怎么在不换刀的情况下用同一个刀头铣出不同大小的圆点？

E23 · 发表于 2020-4-25 10:45:44

木头就是木头啊发表于 2020-04-25 10:40
! }2 u6 r# I1 B% `8 O+ |我测试了下，用三维清角应该可以达到要求，根据孔的大小来控制深度

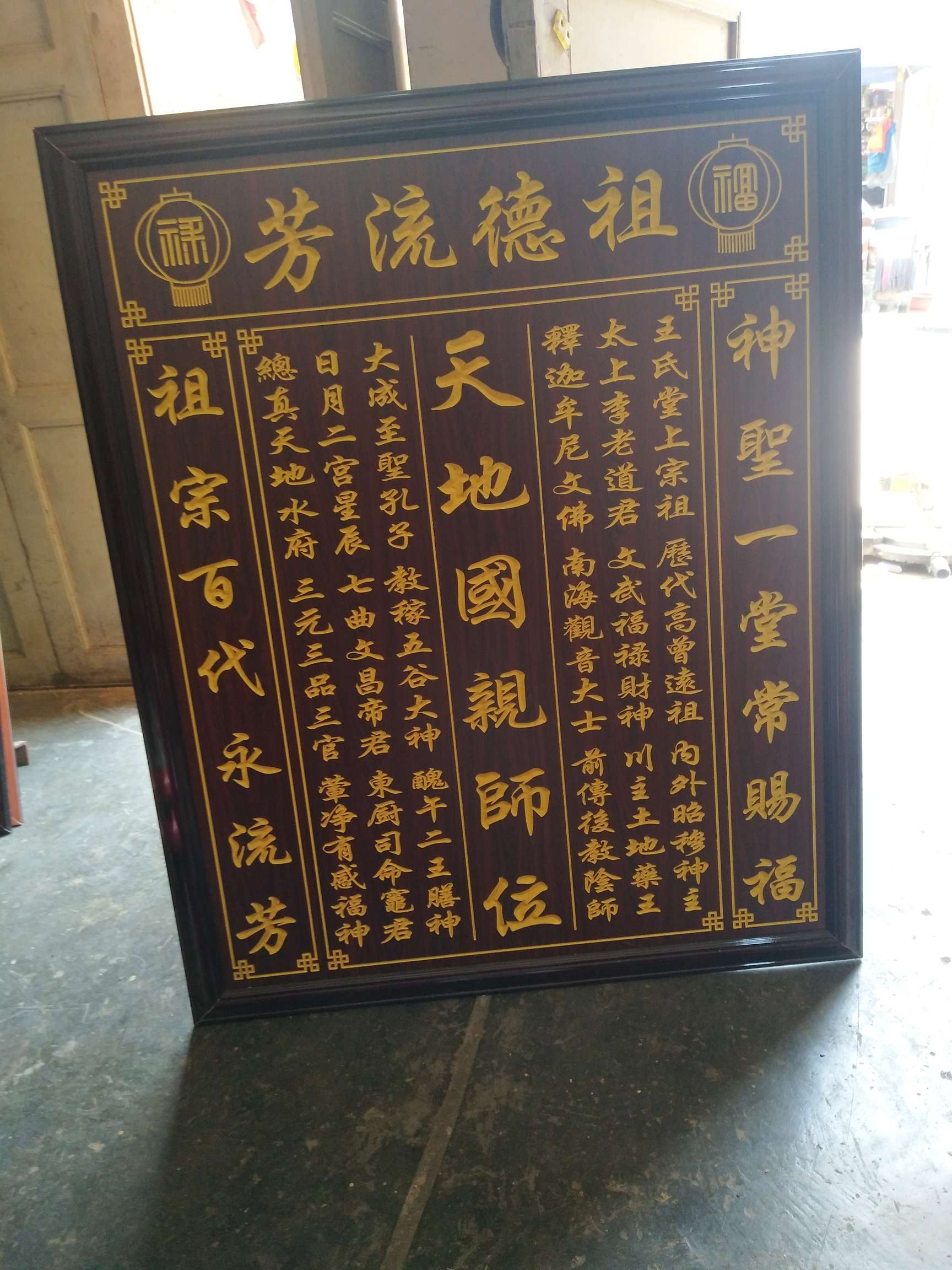

刻字你们就用这种方法吗，这多慢啊，这么一块那得多久啊

E23 · 发表于 2020-4-25 10:48:22

E23 发表于 2020-04-25 10:453 K2 _8 _! M/ m
刻字你们就用这种方法吗，这多慢啊，这么一块那得多久啊

宽一米高一米二

iarch · 发表于 2020-4-25 11:05:51

E23 发表于 2020-4-25 10:48' d% W. I0 E7 [0 f
宽一米高一米二

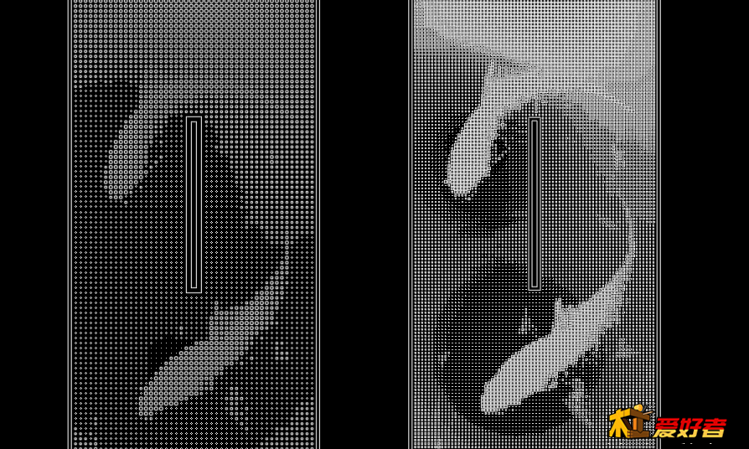

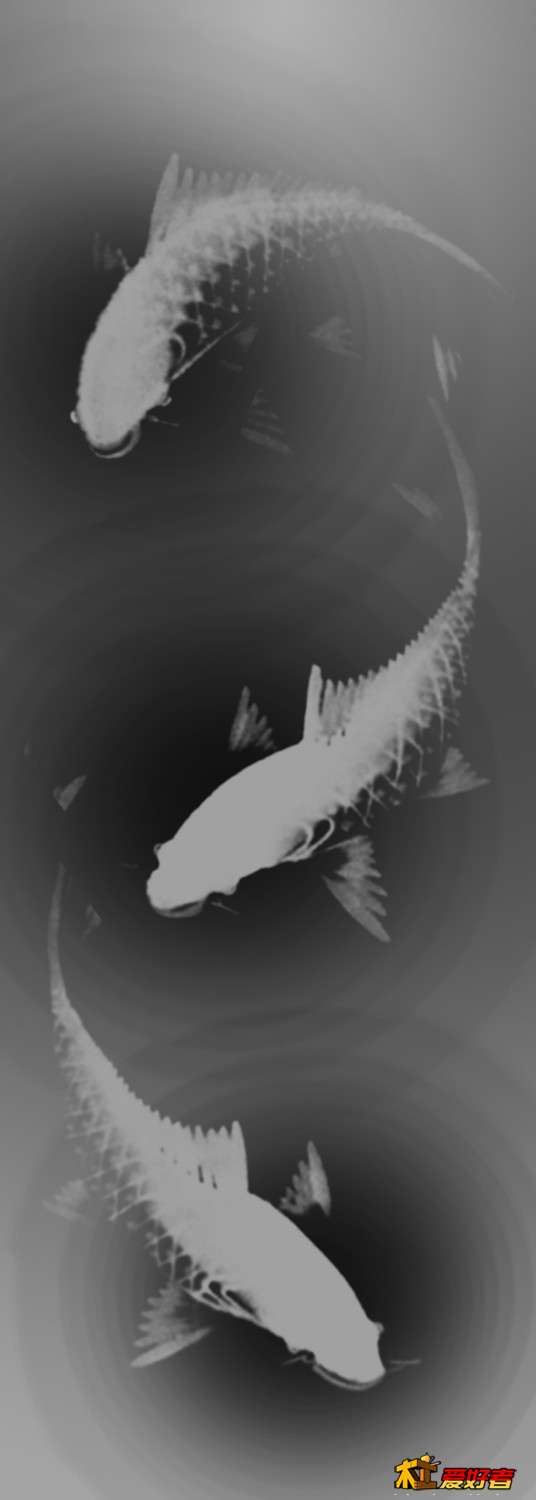

那你这效率还是蛮高的。那种点点图用很多软件可以做啊，犀牛+GH，AI的滤镜，甚至网上有些个人做的小众小软件（收费软件）都可以出矢量图，前提是要用PS把图修到位。昨天我还卖了一张鱼的cad图给做木门的厂家。微信图片_20200425105942.png

E23 · 发表于 2020-4-25 11:39:40

有没有高效点的方法，比如随便弄张照片，ps去掉颜色，然后直接岀图

E23 · 发表于 2020-4-25 11:42:14

E23 发表于 2020-04-25 11:39& o! z9 _- n5 w9 y
有没有高效点的方法，比如随便弄张照片，ps去掉颜色，然后直接岀图

你这种效果建议用文泰做，非常高效，导入图后设置好刀具，直接来个三维雕刻完事，岀来刀路无须修改直接使用

阿嚏48 · 发表于 2020-4-25 11:52:10

貌似是很简单的事情，不管孔深是不是相同，不管园大小是不是一样，三维图画好，球刀用三维出刀路就可以啦，达到这个效果很容易，只是加工时间多点少点的问题，

木头就是木头啊 · 发表于 2020-4-25 11:52:40

E23 发表于 2020-04-25 10:45, P( F0 _8 }# c1 v& }5 [
刻字你们就用这种方法吗，这多慢啊，这么一块那得多久啊

刻字有刻字的方法，方法不能这么死

钳工甲 · 发表于 2020-4-25 12:37:36

木头就是木头啊发表于 2020-4-25 07:56
5 V4 U6 S) ?! t$ V5 x2 E孔的深度一定要不同吗？如果不需要，那么如果是大小不一的圆圈就很容易一把刀实现，区域清除策略，选中所有 ...

你说反了，应该是要一把能一次加工最大圈的V-bit，区域清除，一遍过。

lzzasd · 发表于 2020-4-25 12:38:22

用锥度刀还不如把这些圆坑直接转换为灰度拿1501浮雕一遍理想---完美

况枢坤 · 发表于 2020-4-25 13:16:22

佛像那个能给个证明清晰照片么？要求每个小点都能看清

baker · 发表于 2020-4-25 13:18:09

iarch 发表于 2020-4-25 07:47$ h& r4 k( R5 X! i
不懂就问，我看您一说球刀加三维清角，我大概理解什么意思了，是不是像图中左边所示，我估计这种做法对于 ...

思路对刀画细了。

况枢坤 · 发表于 2020-4-25 13:18:32

用JDpaint 区域浮雕一步搞定。

iarch · 发表于 2020-4-25 14:08:58

木头就是木头啊发表于 2020-4-25 10:40) `! _! l+ Z; H
我测试了下，用三维清角应该可以达到要求，根据孔的大小来控制深度

好的，我试试看，您这软件界面是精雕吗？这两天小朋友期中考，过几天也等我刀来了，试一下放图上来。

iarch · 发表于 2020-4-25 14:09:27

我这抛转引玉，炸出很多大侠哈

星河码头 · 发表于 2020-4-25 14:14:11

E23 发表于 2020-4-25 10:45
- x) y9 s j$ x0 p% Z刻字你们就用这种方法吗，这多慢啊，这么一块那得多久啊

这种字直接用锥刀按笔画写就可以了，精雕里有这个选项。
