楼主: iarch

怎么在不换刀的情况下用同一个刀头铣出不同大小的圆点?

[复制链接]
发表于 2020-4-25 08:06:05 来自手机 | 显示全部楼层
iarch 发表于 2020-04-25 07:47
- _; r) `8 O) g本帖最后由 iarch 于 2020-4-25 07:50 编辑
# z: K  V% j0 S; `& D* q0 N
2 U1 U% ^$ `, X; ~2 ?8 m! t, ^, l+ J  Z3 Q" O2 P1 g0 c
不懂就问,我看您一说球刀加三维清角,我大概理解什么意思了,是不是像图中左边所示,我估计这种做法对于极小的圆(如佛像图)没有办法吧?要么就是要设置下刀深度极浅,我还是要分成几份不同深浅的图,至少两三份来处理。像图中右边所示的,是我想要的效果,编程上能否一次完成,就是同一把锥刀,在一个刀路文件内,行进不同深度,造成不同大小的圆?我看网上这张图,最后这样的效果。

0 ?/ X  N+ C- R$ a$ t* ^/ p120度锥刀
回复 支持 反对

使用道具 举报

发表于 2020-4-25 08:07:06 来自手机 | 显示全部楼层
想问的是,你排这个大小不同的圆,怎么弄的,不会是一个一个的画吧,求方法
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-4-25 08:10:02 | 显示全部楼层
E23 发表于 2020-4-25 08:03
1 q2 f( ^! O: b3 }  p要实现其实很简单,只要把图弄好,那不就几分钟的事
3 ]  P0 \/ }, _, c( G2 V就按你的思路,画好大小不同的圆,导入雕刻软件,找一 ...

# g5 k( a. [; _' C/ [. P一张刀路图可以做到同一把刀、打不同深度的孔?我没看到这个选项啊。! @7 ~" {, Q6 B. J0 t; r
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-4-25 08:29:29 | 显示全部楼层
木头就是木头啊 发表于 2020-4-25 07:56
) V7 r$ i, Z9 g# K0 s# j# K孔的深度一定要不同吗?如果不需要,那么如果是大小不一的圆圈就很容易一把刀实现,区域清除策略,选中所有 ...
% S, J7 ~+ m  l/ a
对于那种即使圆点种类不同,但圆圈最小也比刀头大的图纸,用您的方法应该可以实现,您说的和我想象中的一样。) g& }; I7 t' G! u* K0 @1 X
但上图这个锥刀弄出来的深浅不同的图,我找不到JD里哪里可以设置,一个刀,同一张刀路,点不同的深度。

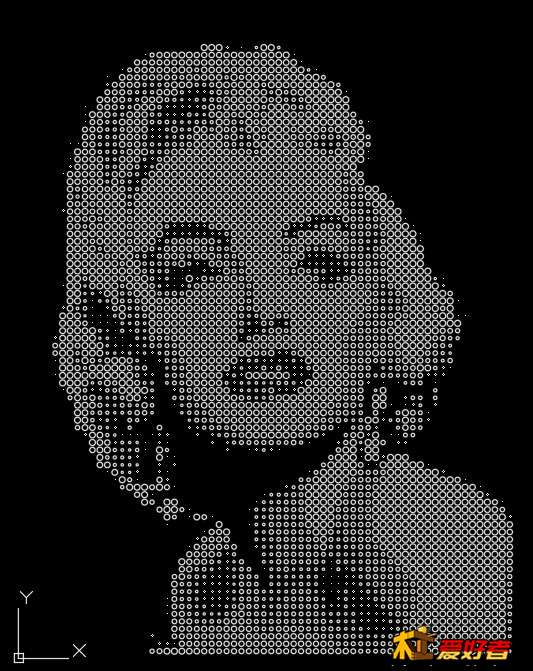

1 y' Y7 W2 `) x* S2 B+ V5 y* K$ T! \我来发一张图,谁能用这种锥刀方式弄出来的请告知我。1 h2 c" U! P1 j" a. l
1 U" W+ T6 v  N: B2 t% ] 梦露.dwg (74.92 KB, 下载次数: 16) - A/ @! }& d1 [/ s
( v& ^( ?- d2 c! z

) t2 E' |# R  A- \7 N6 H& ]- z' F3 z, G6 v

* X  S2 Z4 o* \: C
回复 支持 反对

使用道具 举报

发表于 2020-4-25 08:38:19 来自手机 | 显示全部楼层
iarch 发表于 2020-04-25 08:29
4 g0 G1 _3 F) F8 ?对于那种即使圆点种类不同,但圆圈最小也比刀头大的图纸,用您的方法应该可以实现,您说的和我想象中的一样。' G$ Y( ^* ?. b" H' \' ^& B) P
但上图这个锥刀弄出来的深浅不同的图,我找不到JD里哪里可以设置,一个刀,同一张刀路,点不同的深度。
  p5 R# @+ t- x2 i我来发一张图,谁能用这种锥刀方式弄出来的请告知我。
6 p  F& P; l  {$ `% M
不同深度的点要分别选中,同一把刀不同深度分别出刀路,最后输出的时候输出一个刀路就可以了,问题是这么多点要选中相同深度的有些麻烦
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-4-25 08:43:52 | 显示全部楼层
木头就是木头啊 发表于 2020-4-25 08:38
8 E3 y* O1 s& h( {" ?, i$ e/ e不同深度的点要分别选中,同一把刀不同深度分别出刀路,最后输出的时候输出一个刀路就可以了,问题是这么 ...

, o+ Q) U# x8 n& A+ }% i输出同一个刀路,您说的好像接近我想要的了!那么问题就是怎么去选不同半径的圆点了,虽然可以简化一下图纸,但是软件不能自动识别半径大小,好像还不够达到要求,人工点选不同位置的不同半径的圆,对这种渐变的圆,几乎不太可能。
6 z1 M) {. I: b% J/ g8 _
回复 支持 反对

使用道具 举报

发表于 2020-4-25 08:58:42 来自手机 | 显示全部楼层
iarch 发表于 2020-04-25 08:435 r+ v& _" g7 q- F" M+ c
输出同一个刀路,您说的好像接近我想要的了!那么问题就是怎么去选不同半径的圆点了,虽然可以简化一下图纸,但是软件不能自动识别半径大小,好像还不够达到要求,人工点选不同位置的不同半径的圆,对这种渐变的圆,几乎不太可能。
) o) _! T% q$ I( R' i
如果是矢量圆,还要不同深度,是不是圆越大越深?如果是可以用浮雕法,区域浮雕的自由高度就可以控制不同深度一把刀了,不过要用雕浮雕的方法雕
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-4-25 09:27:42 来自手机 | 显示全部楼层
木头就是木头啊 发表于 2020-04-25 08:58  C3 M; |. S  H
如果是矢量圆,还要不同深度,是不是圆越大越深?如果是可以用浮雕法,区域浮雕的自由高度就可以控制不同深度一把刀了,不过要用雕浮雕的方法雕
# W+ W0 ^; Y. m  t1 ?
您说的这个方法我可以理解,就是一把刀把所有加工区域内的料都铣掉,前提是按浮雕的方式做刀路,因为圆的直径大小差很多,如梦露图,所以要考虑到小圆也能铣出来那么在深的大圆上费的时间就很多。所以我看别人的效果,如那个黑面层钻白孔的图,一眼看上去就是锥刀不同深度打孔,他可能用更高级的cnc程序实现的?我知道机械臂方式肯定能做到吧?所以想问一下精雕或Artcam能否做到这个效果,这个效果还是挺特别的,点式打孔的方式比用小刀头去铣要快速多了,能出产品
回复 支持 反对

使用道具 举报

发表于 2020-4-25 10:18:31 来自手机 | 显示全部楼层
iarch 发表于 2020-04-25 08:105 @+ I: N  f( }1 E. V
一张刀路图可以做到同一把刀、打不同深度的孔?我没看到这个选项啊。

' b% |5 ], m' y. H8 S打孔当然不行,是做岀来的刀路加工起来就像打孔,只是深浅不一
回复 支持 反对

使用道具 举报

发表于 2020-4-25 10:26:17 来自手机 | 显示全部楼层
iarch 发表于 2020-04-25 08:29" {5 B0 t" \! w9 P( e* V0 A
对于那种即使圆点种类不同,但圆圈最小也比刀头大的图纸,用您的方法应该可以实现,您说的和我想象中的一样。& E5 y0 {! h" f% c( k5 H
但上图这个锥刀弄出来的深浅不同的图,我找不到JD里哪里可以设置,一个刀,同一张刀路,点不同的深度。
1 x' \" J; S; _' u! l我来发一张图,谁能用这种锥刀方式弄出来的请告知我。

8 b, z9 I; z3 ~2 t, \) m有谁会做这种图,求告知,雕刻方法我会,我会告诉你
回复 支持 反对

使用道具 举报

发表于 2020-4-25 10:28:21 来自手机 | 显示全部楼层
E23 发表于 2020-04-25 10:26
  K+ G- v) A- j6 j2 r0 v有谁会做这种图,求告知,雕刻方法我会,我会告诉你

/ Q8 s/ m; ~6 n9 \/ k; C! K3 b8 s5 ~3 |
回复 支持 反对

使用道具 举报

发表于 2020-4-25 10:29:08 来自手机 | 显示全部楼层

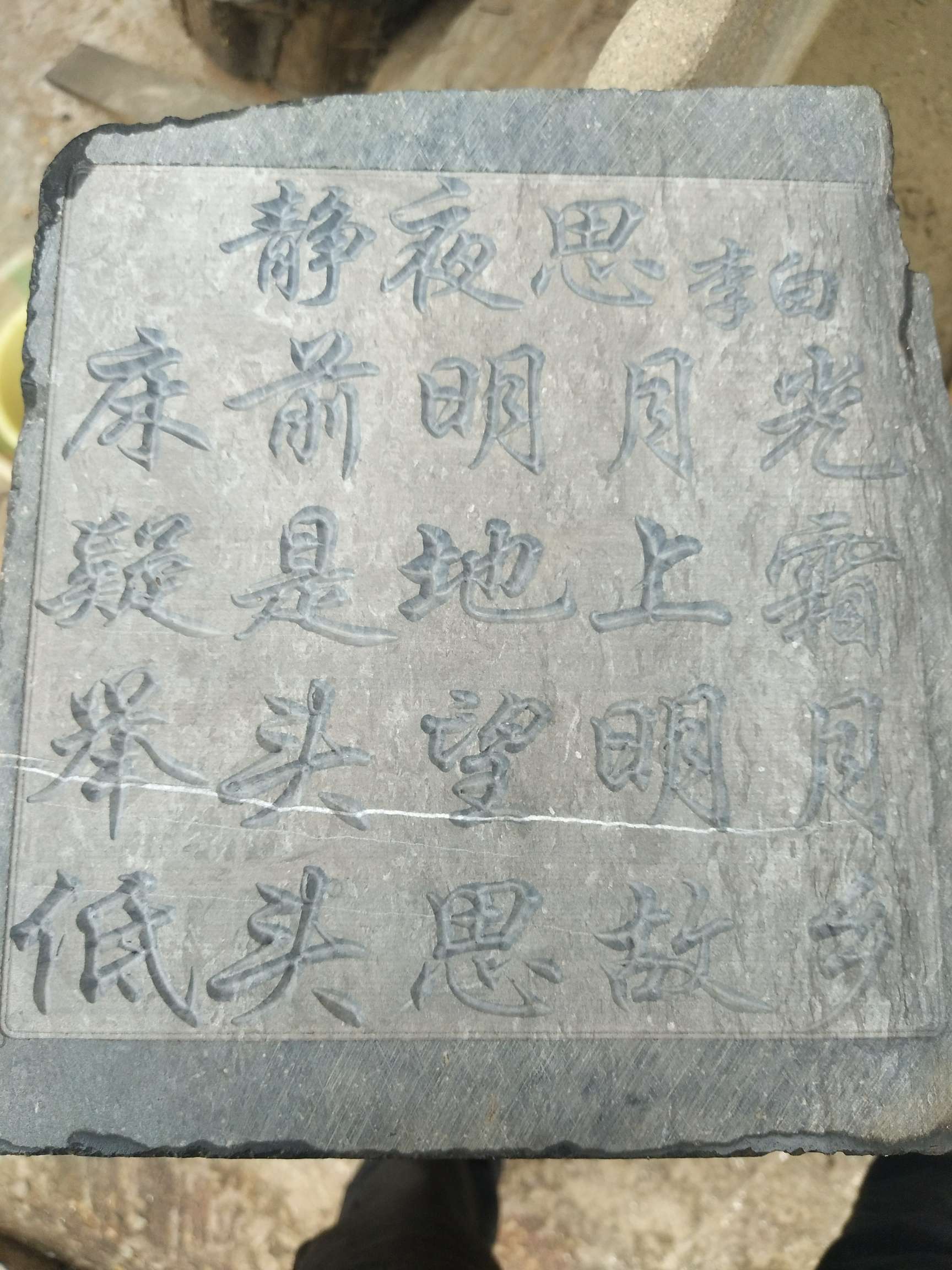

; r# Q2 M4 ~3 @; o" I' L/ T( J& Y1 U4 n这种字会刻吗,同样的道理
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-4-25 10:33:43 | 显示全部楼层
刻这种字,这么大的幅面很简单啊,有矢量或者有位图都可以刻啊,我说的那个锥形的孔有点难度。按上面那个兄弟的用球刀铣的做法,可以大概做到不同大小的圆,但是做到我的参考图那个黑底白色锥孔的方式,我看精雕就很难一下子一次成型一个刀路了。不知道我表达清楚没有。
回复 支持 反对

使用道具 举报

发表于 2020-4-25 10:36:29 来自手机 | 显示全部楼层
iarch 发表于 2020-04-25 10:33
/ x$ C$ C: I) l0 p3 F" ?刻这种字,这么大的幅面很简单啊,有矢量或者有位图都可以刻啊,我说的那个锥形的孔有点难度。按上面那个兄弟的用球刀铣的做法,可以大概做到不同大小的圆,但是做到我的参考图那个黑底白色锥孔的方式,我看精雕就很难一下子一次成型一个刀路了。不知道我表达清楚没有。

8 z) O: y9 P% [0 x  r* ^6 v; G# B有兴趣,微信聊18786496485,这里一时半会儿解释不清
回复 支持 反对

使用道具 举报

发表于 2020-4-25 10:40:31 来自手机 | 显示全部楼层
iarch 发表于 2020-04-25 09:27! u5 x7 n2 f. \8 Z
您说的这个方法我可以理解,就是一把刀把所有加工区域内的料都铣掉,前提是按浮雕的方式做刀路,因为圆的直径大小差很多,如梦露图,所以要考虑到小圆也能铣出来那么在深的大圆上费的时间就很多。所以我看别人的效果,如那个黑面层钻白孔的图,一眼看上去就是锥刀不同深度打孔,他可能用更高级的cnc程序实现的?我知道机械臂方式肯定能做到吧?所以想问一下精雕或Artcam能否做到这个效果,这个效果还是挺特别的,点式打孔的方式比用小刀头去铣要快速多了,能出产品

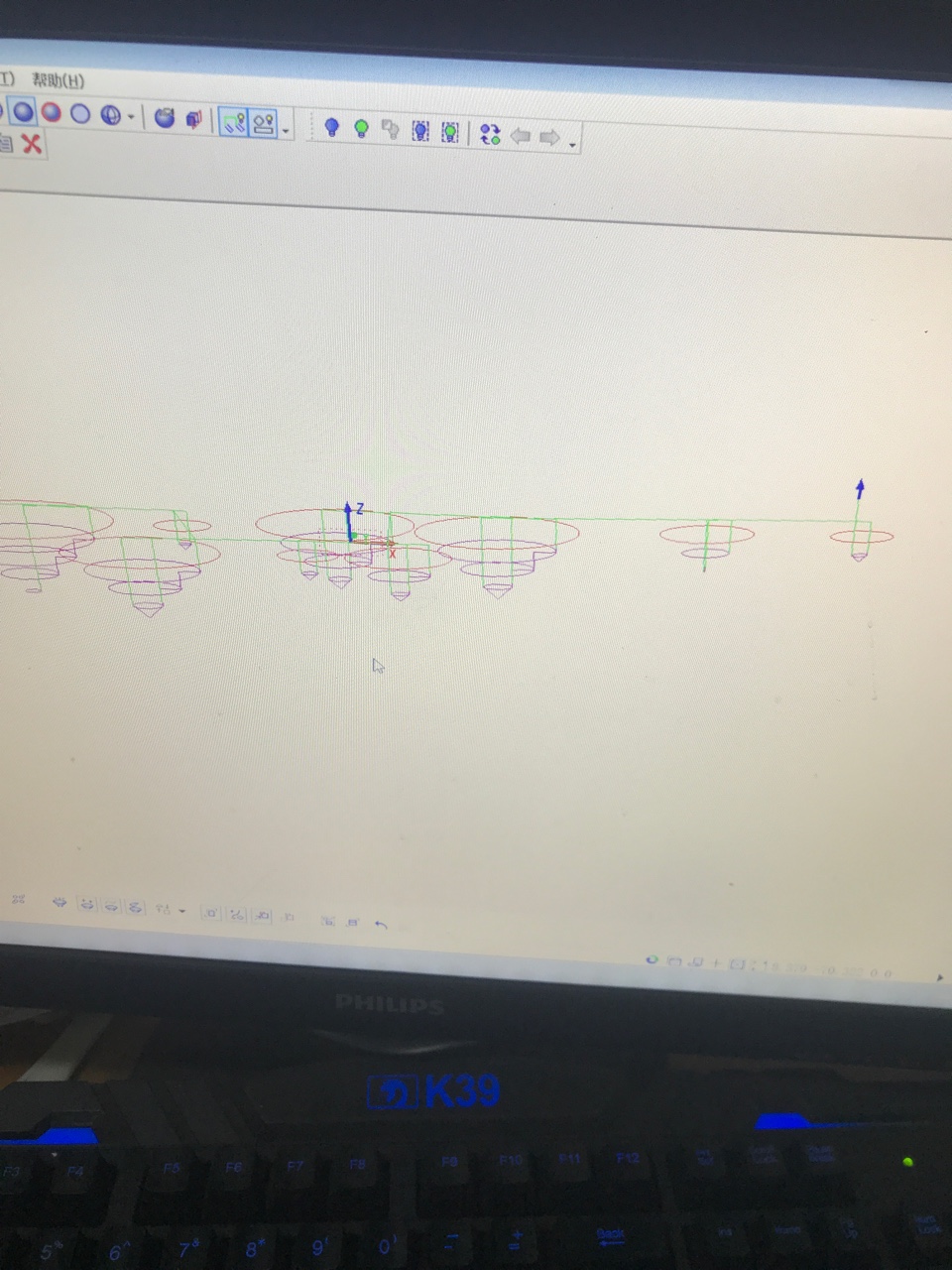

& |' N9 N; x2 H) }0 q我测试了下,用三维清角应该可以达到要求,根据孔的大小来控制深度4 s# i5 F. E: i+ f9 ]8 f7 V% h! L
