做了个复斜辅具

lqmaoyy · 发表于 2020-4-21 11:47:39

这个辅助真不错

TL168 · 发表于 2020-4-21 21:13:44

斧头帮A 发表于 2020-04-21 10:45
6 s- G% `9 [) z以人站在屎黄前面来讲：1、左右斜面有调节，但没有锁紧结构，最好能预标出常用的角度点，注意：里外两侧都要标记，如果不对称，你懂的。2、前后斜面有调节，但也没有锁紧和角度标志，斜面上没有限位挡板，物件在上面，不稳，所以要加挡板，也应该做成调节的，满足不同规格，在挡板上安装滑槽，除了压件，还可以加限位块，在批量复制时作用很大，能省了很多划线的工作。3、你的物件压块用原装不行，在斜面上它的作用有限。4、三块板中，最底的板应该比上面两块宽，最低限度为，当上面两块板产生前后角度时，它的边沿不超过底板，这样是为了让底板与机子座产生规准固定。5、打四脚八叉的孔，左右的斜面在中途是要调换的，也就是说，四个孔中，打完了两个对角的，要把左右的斜面对换才能打剩下的两个对角孔，这一调换意味着会有一些微小变数，对底板的规整和固定孔位的要求应该得到重视。6、在复斜面打不了厚板，是屎黄的硬伤，除非有办法加长行程。按你的办法往边上调整，对付短件或许可以，但长件会有问题。以上的都是我经历过的，但不一定都对，也会有一定局限性，可以参考，但请不要乱喷，因为这些也是我的脑力劳动成果，应该得到应有的尊重

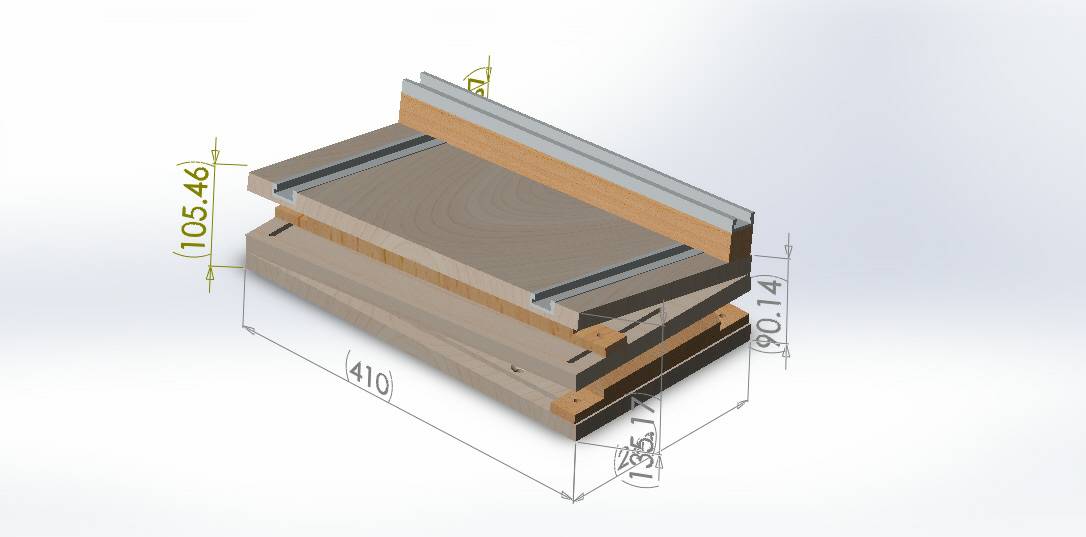

你在问题2中的建议非常好！准备增加挡块（相当于靠山），原来的靠山确实用不上了，这样可以很好地帮助限制工件的移动。画了个三维图，你看我理解的对不？滑槽可以安装压板，压住工件。确实比我原来的想法要好！我原来是想在左右两边上夹子，既固定工件又锁定角度。

来自安卓APP客户端

斧头帮A · 发表于 2020-4-22 02:05:40

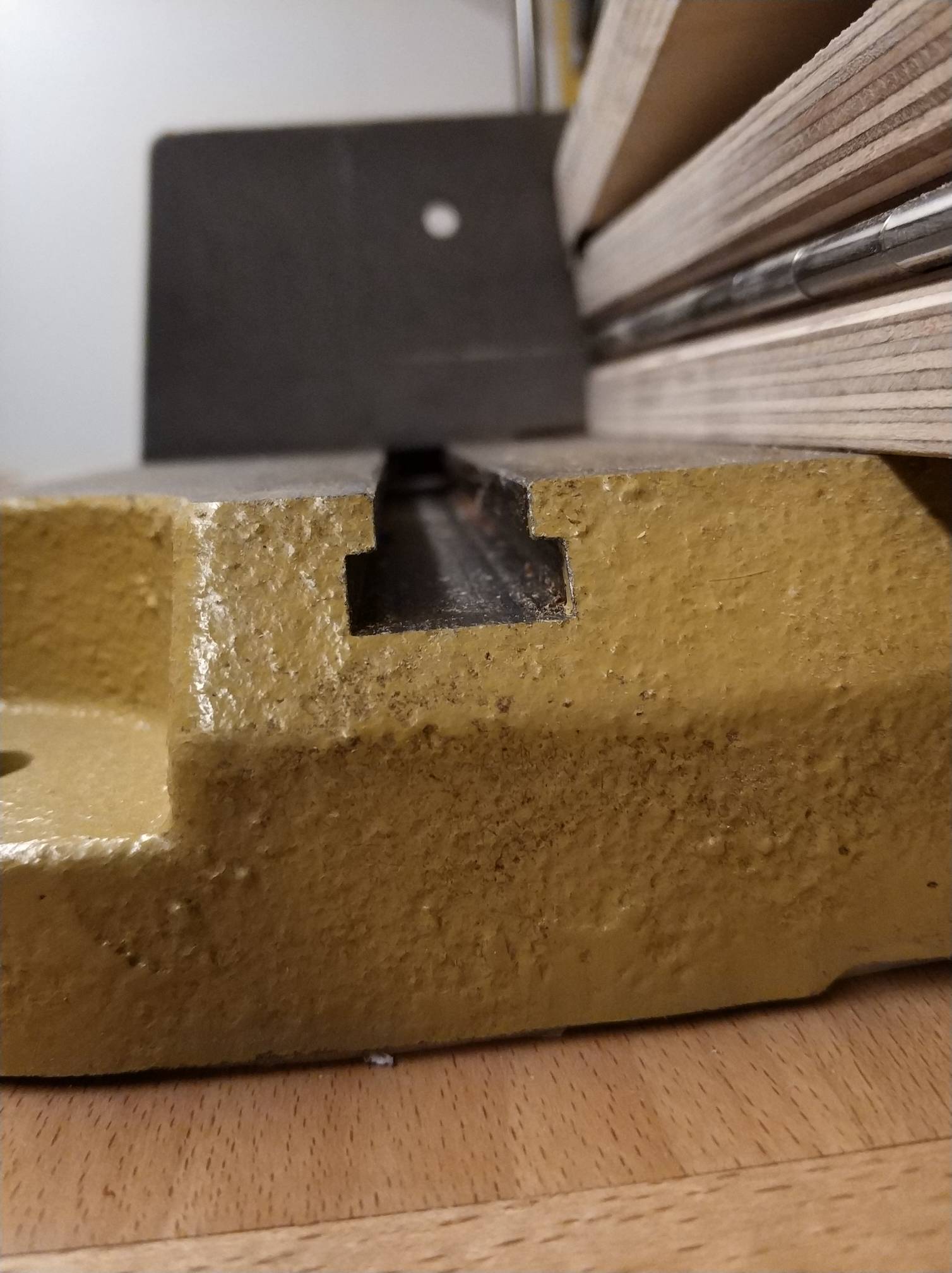

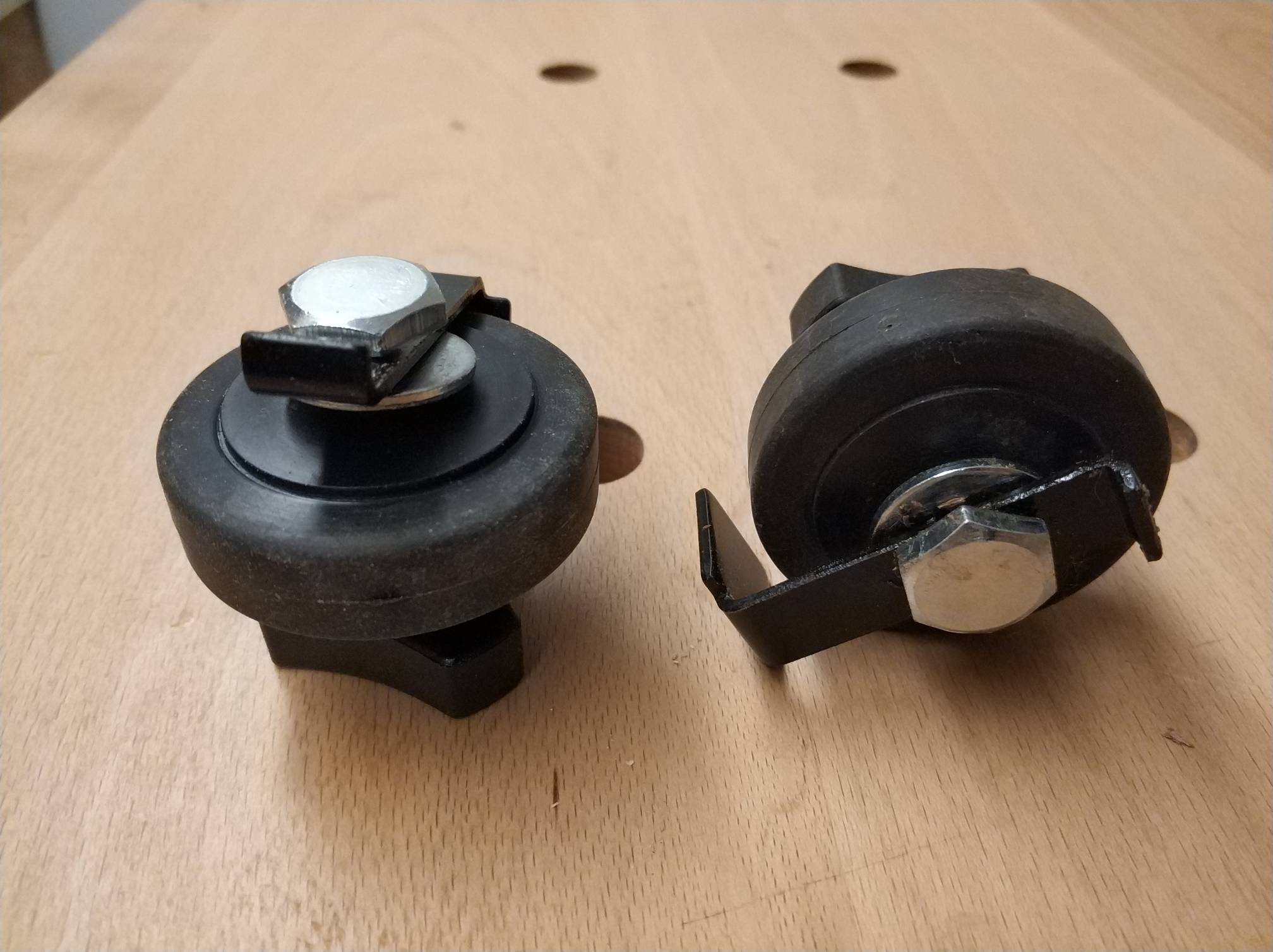

工件上夹子不方便的，打长一点的孔，你就会烦的，压件可以用屎黄原配的那两个压轮，压得住工件又不影响移动。看了一下你的新图比较了一下，挡板（靠山）的调节槽我没做那么长，担心会减掉板的一些强度，只做5公分调节范围，在板的背面开槽用T形螺丝引上来板面，上面用元宝螺母扭紧固定挡板。到现在为止你的思路我觉得是对了。下一步你的思考点应放在：底板和中层板采用什么连接方式较合适你自己。打四脚八叉的凳面孔要分两个方向打的，每个方向只能打对角的两个孔，所以底板得中途掉个方向（原谅这里啰嗦一句），这一掉换，精度会不会受影响？如果用合页，合页质量，安装都要上点心。我当初用可拆分合页，装上了才发现行不通，最后我放弃了合页，偷懒采用了插卡的方法，一直用到了现在

，但愿你想出好办法！

来自安卓APP客户端

TL168 · 发表于 2020-4-22 08:46:05

斧头帮A 发表于 2020-04-22 02:05
& q# R& S( ^9 |9 I/ l+ d6 n工件上夹子不方便的，打长一点的孔，你就会烦的，压件可以用屎黄原配的那两个压轮，压得住工件又不影响移动。看了一下你的新图比较了一下，挡板（靠山）的调节槽我没做那么长，担心会减掉板的一些强度，只做5公分调节范围，在板的背面开槽用T形螺丝引上来板面，上面用元宝螺母扭紧固定挡板。到现在为止你的思路我觉得是对了。下一步你的思考点应放在：底板和中层板采用什么连接方式较合适你自己。打四脚八叉的凳面孔要分两个方向打的，每个方向只能打对角的两个孔，所以底板得中途掉个方向（原谅这里啰嗦一句），这一掉换，精度会不会受影响？如果用合页，合页质量，安装都要上点心。我当初用可拆分合页，装上了才发现行不通，最后我放弃了合页，偷懒采用了插卡的方法，一直用到了现在，但愿你想出好办法！

看来实战经验很重要！估计等我再做小板凳时还会遇到一些问题。打四脚八叉的凳面孔底板得中途掉个方向这个事知道，但会引发什么还真不清楚，估计只能等实操时才真正理解，我再琢磨琢磨。经你的提醒，少走一些弯路，再经几次实操会不断完善。
我发现制作工具（辅具）也挺有意思，也能提升技艺、积累经验教训，还能获得小小的成就感。
我也觉得屎黄原配的那两个压轮挺好的，昨晚还在琢磨是应该把它们用上，但和我手里的吴新导轨尺寸不一样，准备在淘宝上找找。
