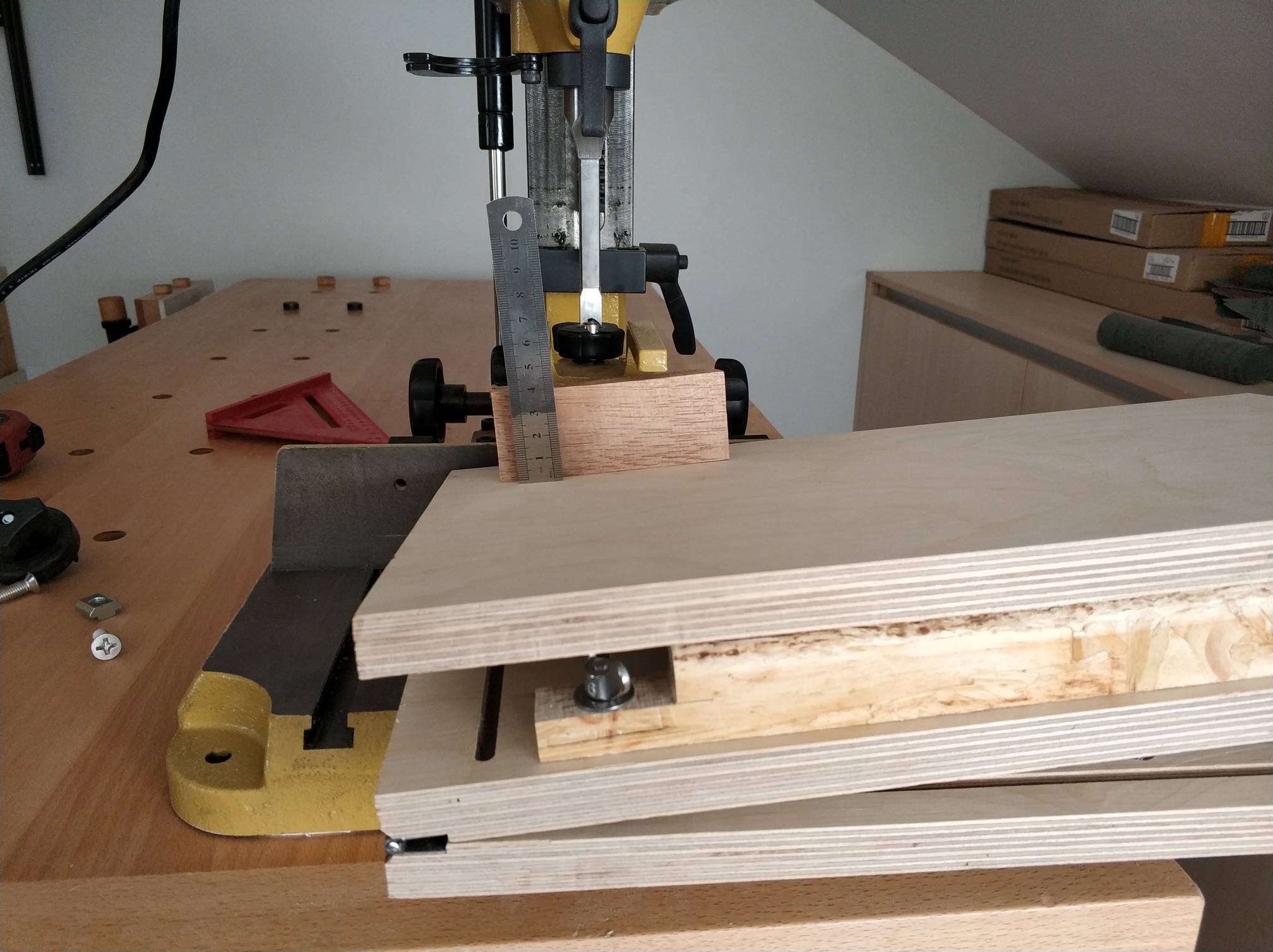

做了个复斜辅具

TL168 · 发表于 2020-4-19 14:34:10

keymoon 发表于 2020-04-19 12:56
) i9 Z8 `& s0 Y! p就是有个问题，就是方榫机的行程太短，厚一点的料角度大点就塞不进去了

刚才实际试了一下，可以放下60mm高的工件，再高恐怕就不太稳定了，复斜辅具还可以往右移一格（69mm），余地不大了！

来自安卓APP客户端

TL168 · 发表于 2020-4-19 14:34:37

来自安卓APP客户端

萧山的红叶枫了 · 发表于 2020-4-19 21:58:33

同样设计，虽然还没有台钻方榫机，做八叉时候想过这个问题，我用带锯开斜榫是切了一个大号木楔，，，，

来自安卓APP客户端

TL168 · 发表于 2020-4-19 23:32:41

萧山的红叶枫了发表于 2020-04-19 21:58: z! C; o) b8 N7 Q! n; B- K& s
同样设计，虽然还没有台钻方榫机，做八叉时候想过这个问题，我用带锯开斜榫是切了一个大号木楔，，，，

有空儿时在带锯上摆拍一下，听说可以，可能空间想象力还不够。

来自安卓APP客户端

斧头帮A · 发表于 2020-4-20 01:18:15

请恕我冒昧问一下，楼主用这套完整打过一个四脚八叉小板凳的凳面了吗？

来自安卓APP客户端

TL168 · 发表于 2020-4-20 08:44:57

斧头帮A 发表于 2020-04-20 01:18$ u7 c/ ~6 Q% F& z3 f0 x
请恕我冒昧问一下，楼主用这套完整打过一个四脚八叉小板凳的凳面了吗？

刚刚做好这个辅具，还未实操，正在意淫

来自安卓APP客户端

萧山的红叶枫了 · 发表于 2020-4-20 12:22:33

TL168 发表于 2020-04-19 23:32% V+ z8 @& o. i; l
有空儿时在带锯上摆拍一下，听说可以，可能空间想象力还不够。

出门在外，估计要几个月之后了，
我说下大概，你就知道了，
1，找一个归方的木方，尺寸和八叉凳子腿略大，
2，用定好角度的拐尺在木方上画出斜线，切割，得出一个和凳子斜度一致的木楔
3，使用时候把木楔放在带锯台面上，斜面向上，凳子腿料放在木楔斜面上，最好想办法固定在一起
腿料上的斜线刚好和锯条平行，，，
使用时候会切到木楔，我把木楔前边最薄最尖的地方切掉了一段，

来自安卓APP客户端

斧头帮A · 发表于 2020-4-20 19:44:55

如果还未实战操作，你大概还有5个问题要解决

，不过你都会一一解决的，相信你！

来自安卓APP客户端

TL168 · 发表于 2020-4-21 08:15:35

斧头帮A 发表于 2020-04-20 19:44. Y: [: R; w; |7 S
如果还未实战操作，你大概还有5个问题要解决，不过你都会一一解决的，相信你！

谢谢提醒！说明:1. 认真仔细地看了我的帖子；2. 你很有经验，发现其中有些问题；3. 还非常热心。能否提示一二？我好不断改进！

来自安卓APP客户端

TL168 · 发表于 2020-4-21 08:17:56

斧头帮A 发表于 2020-04-20 19:44' q( y2 l% Z* C, u7 [5 |5 p
如果还未实战操作，你大概还有5个问题要解决，不过你都会一一解决的，相信你！

目前我能想到的是:我将原设计调整角度的滑条顶部由尖顶改为圆顶，会影响点精度

来自安卓APP客户端

TL168 · 发表于 2020-4-21 08:18:37

也欢迎其他木友拍砖

来自安卓APP客户端

TL168 · 发表于 2020-4-21 09:01:40

关于辅具与方榫机台面的固定，最初的想法是:在顶板与中间板打18个长圆孔（与底板安装孔对应），用于拧紧4个M8*25的沉头螺钉，先是发现中间板的滑槽与要打的孔干涉，又加工了两个滑槽，后来发现只拧紧底板上右边的两个螺钉即可牢牢锁紧辅具，只需将中间板稍稍搬起来用弯把螺丝刀拧紧就OK了，于是上面两层板就不用打孔了！这样也能好看一些。

来自安卓APP客户端

斧头帮A · 发表于 2020-4-21 10:45:55

以人站在屎黄前面来讲：1、左右斜面有调节，但没有锁紧结构，最好能预标出常用的角度点，注意：里外两侧都要标记，如果不对称，你懂的。2、前后斜面有调节，但也没有锁紧和角度标志，斜面上没有限位挡板，物件在上面，不稳，所以要加挡板，也应该做成调节的，满足不同规格，在挡板上安装滑槽，除了压件，还可以加限位块，在批量复制时作用很大，能省了很多划线的工作。3、你的物件压块用原装不行，在斜面上它的作用有限。4、三块板中，最底的板应该比上面两块宽，最低限度为，当上面两块板产生前后角度时，它的边沿不超过底板，这样是为了让底板与机子座产生规准固定。5、打四脚八叉的孔，左右的斜面在中途是要调换的，也就是说，四个孔中，打完了两个对角的，要把左右的斜面对换才能打剩下的两个对角孔，这一调换意味着会有一些微小变数，对底板的规整和固定孔位的要求应该得到重视。6、在复斜面打不了厚板，是屎黄的硬伤，除非有办法加长行程。按你的办法往边上调整，对付短件或许可以，但长件会有问题。以上的都是我经历过的，但不一定都对，也会有一定局限性，可以参考，但请不要乱喷，因为这些也是我的脑力劳动成果，应该得到应有的尊重

来自安卓APP客户端

TL168 · 发表于 2020-4-21 11:14:52

斧头帮A 发表于 2020-04-21 10:45) \8 _8 H- A$ C
以人站在屎黄前面来讲：1、左右斜面有调节，但没有锁紧结构，最好能预标出常用的角度点，注意：里外两侧都要标记，如果不对称，你懂的。2、前后斜面有调节，但也没有锁紧和角度标志，斜面上没有限位挡板，物件在上面，不稳，所以要加挡板，也应该做成调节的，满足不同规格，在挡板上安装滑槽，除了压件，还可以加限位块，在批量复制时作用很大，能省了很多划线的工作。3、你的物件压块用原装不行，在斜面上它的作用有限。4、三块板中，最底的板应该比上面两块宽，最低限度为，当上面两块板产生前后角度时，它的边沿不超过底板，这样是为了让底板与机子座产生规准固定。5、打四脚八叉的孔，左右的斜面在中途是要调换的，也就是说，四个孔中，打完了两个对角的，要把左右的斜面对换才能打剩下的两个对角孔，这一调换意味着会有一些微小变数，对底板的规整和固定孔位的要求应该得到重视。6、在复斜面打不了厚板，是屎黄的硬伤，除非有办法加长行程。按你的办法往边上调整，对付短件或许可以，但长件会有问题。以上的都是我经历过的，但不一定都对，也会有一定局限性，可以参考，但请不要乱喷，因为这些也是我的脑力劳动成果，应该得到应有的尊重

非常中肯的建议，谢谢！第一个问题容易解决，贴个尺子，然后将滑条的圆角变回直角。剩下的几个问题我得慢慢消化。

来自安卓APP客户端

斧头帮A · 发表于 2020-4-21 11:37:59

希望对你有所帮助，相信你这么好的脑子，通过思考会有自己的一些想法和体会，让更多的木友得到分享

来自安卓APP客户端
