鸡架材料到齐，cnc基本上路

故乡的河 · 发表于 2020-4-13 00:53:37

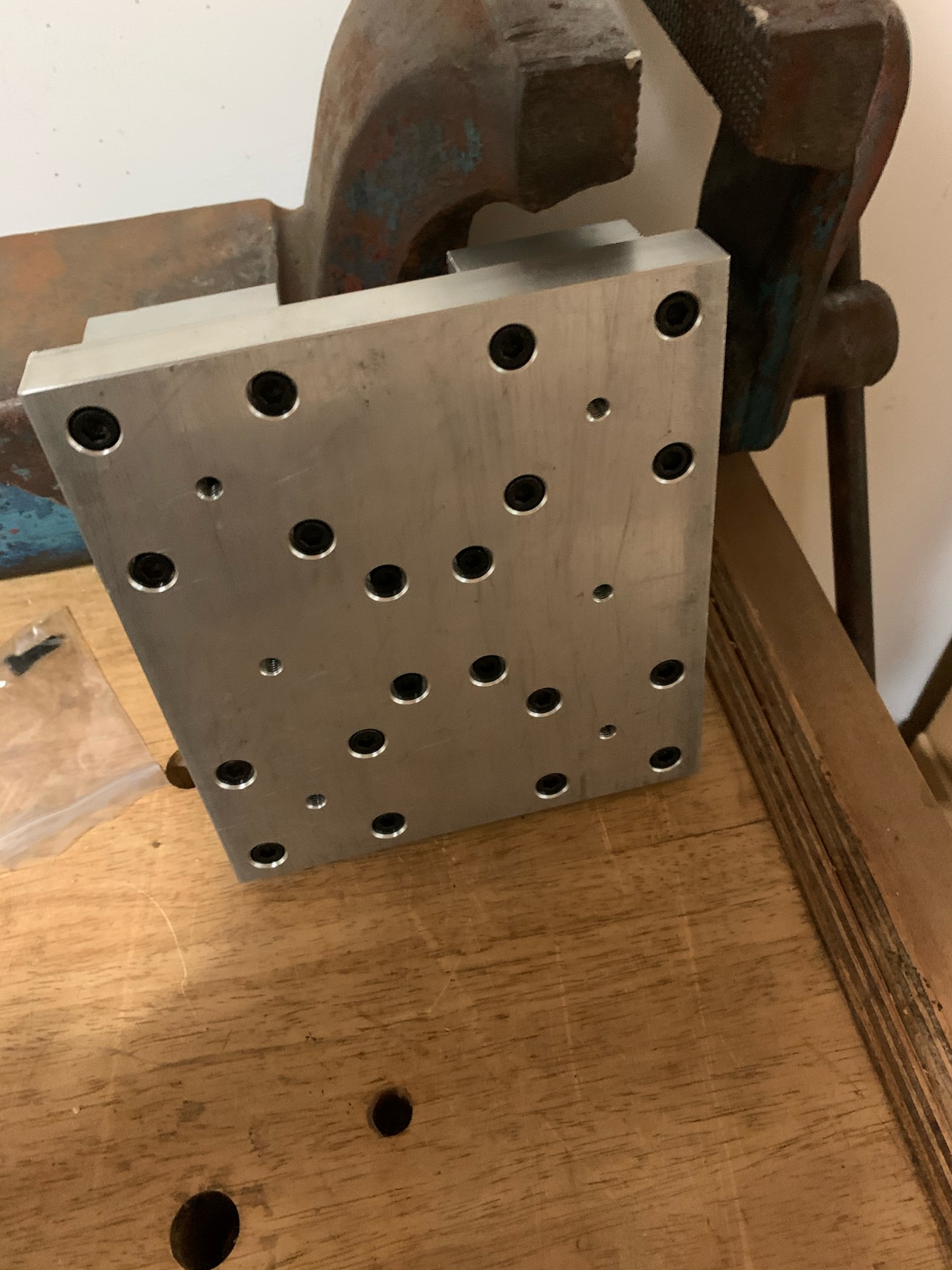

看看X托板，真的是要打很多很多的孔，每个孔都要准确定位....

来自苹果APP客户端

故乡的河 · 发表于 2020-4-13 01:00:14

xizilu 发表于 2020-04-12 22:526 I* D, S" U; p! c% P- U
这老板，干事太不讲究了，竟然这样对待工件！表面也不找平处理下，你后期怎么校准呀，估计够头大的…

我自己也没经验，以为尺寸好了就对了，殊不知，不平不说了，孔还不对

来自苹果APP客户端

钢钢 · 发表于 2020-4-13 01:45:46

又来看了一遍，楼主估计是打着榫机的大旗。
榫机横向主轴比较合理，横列式比现在这纵列式合理，榫机貌似也不必这么大～
用什么控制软件打算？回头來讨论下榫的花式～

来自安卓APP客户端

励磁器狂人 · 发表于 2020-4-13 10:45:22

有一说一，这样子整一套淘宝定制加工属实不值得，贵还不说关键是精度还低，建议以后DIY雕刻机的时候到咸鱼挑一些合适滑台模组来做，价格会便宜不少，精度也不低

故乡的河 · 发表于 2020-4-13 20:04:39

励磁器狂人发表于 2020-04-13 10:45
( Z0 ^. E8 Q7 I, Q9 {有一说一，这样子整一套淘宝定制加工属实不值得，贵还不说关键是精度还低，建议以后DIY雕刻机的时候到咸鱼挑一些合适滑台模组来做，价格会便宜不少，精度也不低

有道理，谢谢，我主要是按照自己的空间大小和加工需求按需diy的..

来自苹果APP客户端

配料 · 发表于 2020-4-14 02:01:18

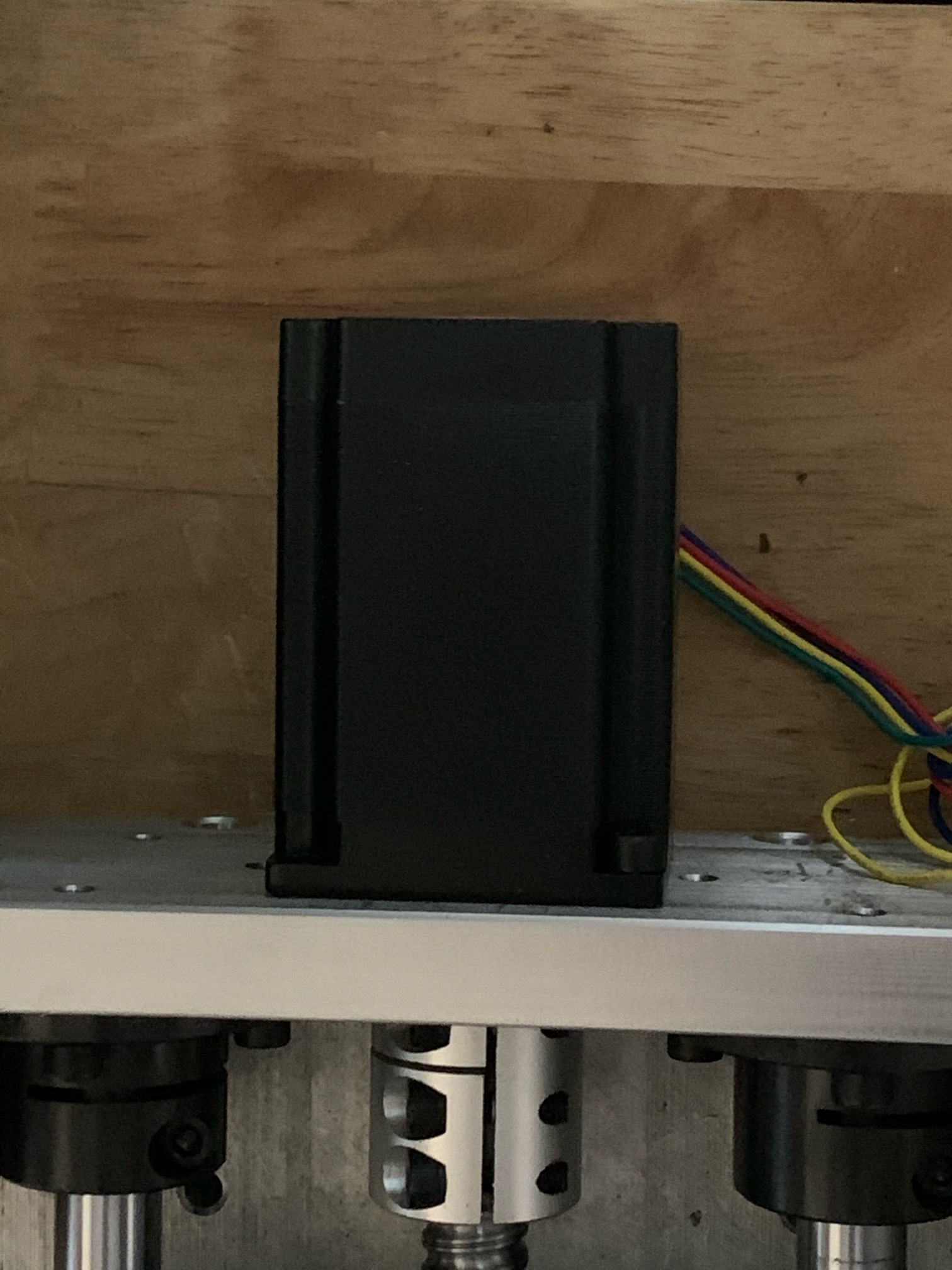

1、零件大面都没加工过，就是前面大家说的找平，后面的安装要精度会很辛苦。2、铝板表面处理标准应该是叫“阳极处理”、“阳极硬化”可以选择很多颜色。做阳极可以选择喷粗砂或细砂，看各人喜欢。3、图纸没有标公差及基准，那么加工时就可视为自由公差。自由公差看距离大小，两孔之间尺寸相差0.5-1mm，都可以视为合格。所以重要尺寸要标上公差，一些关键尺寸甚至还要标基准及形位公差。4、精度越不好的地方，就越不要用刚性联轴器。不然会把误差产生的负载都加载在你的电机轴、轴承上。很容易跟电机说拜拜！希望能帮到你。

故乡的河 · 发表于 2020-4-14 22:09:01

配料发表于 2020-04-14 02:01
9 ~% ~6 ~0 B, d  1、零件大面都没加工过，就是前面大家说的找平，后面的安装要精度会很辛苦。2、铝板表面处理标准应该是叫“阳极处理”、“阳极硬化”可以选择很多颜色。做阳极可以选择喷粗砂或细砂，看各人喜欢。3、图纸没有标公差及基准，那么加工时就可视为自由公差。自由公差看距离大小，两孔之间尺寸相差0.5-1mm，都可以视为合格。所以重要尺寸要标上公差，一些关键尺寸甚至还要标基准及形位公差。4、精度越不好的地方，就越不要用刚性联轴器。不然会把误差产生的负载都加载在你的电机轴、轴承上。很容易跟电机说拜拜！希望能帮到你。

谢谢！受益匪浅！
