楼主: 故乡的河

鸡架材料到齐，cnc基本上路

[复制链接]
故乡的河
 楼主| 发表于 2020-4-11 14:30:38 来自手机 | 显示全部楼层

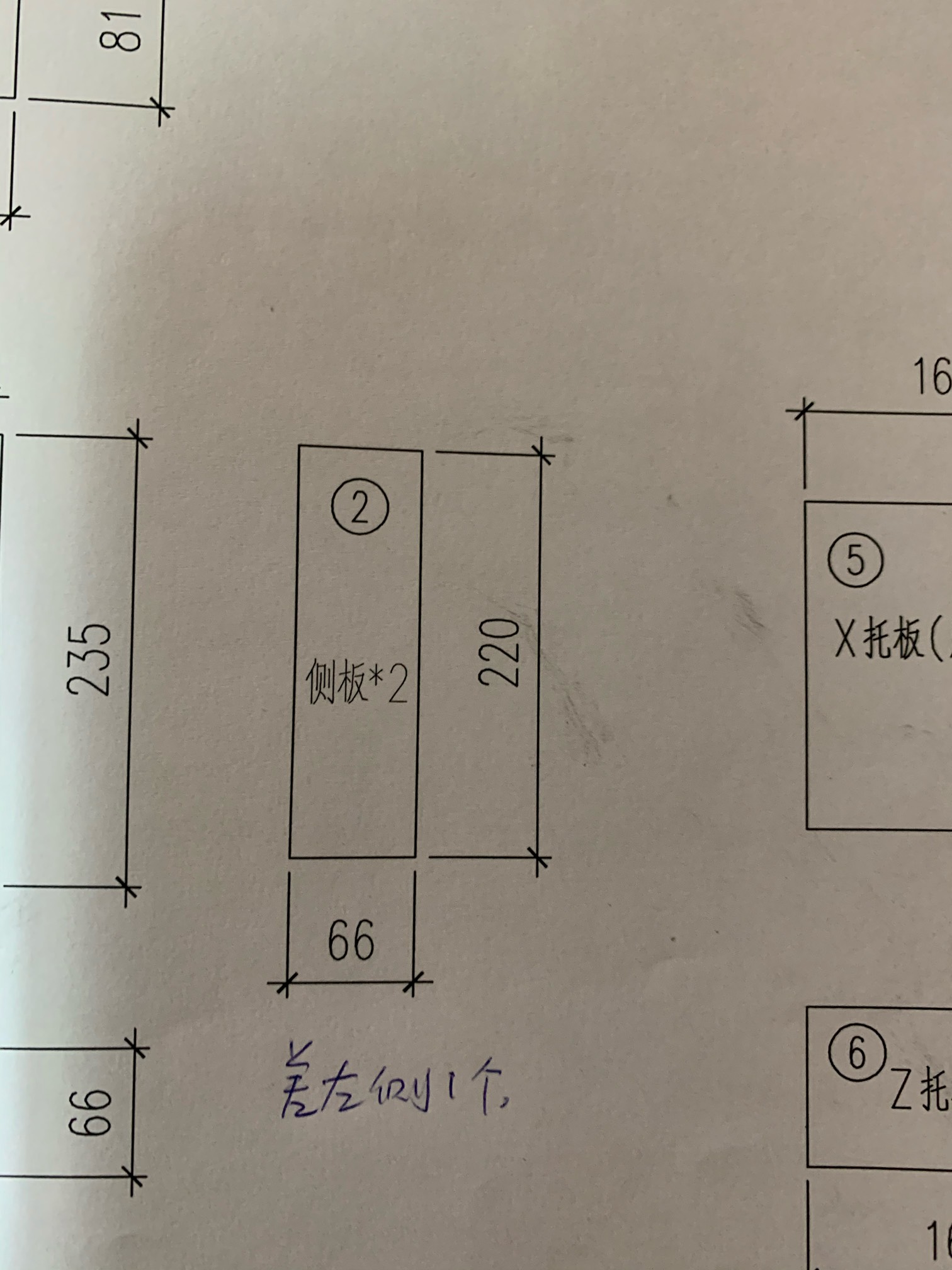

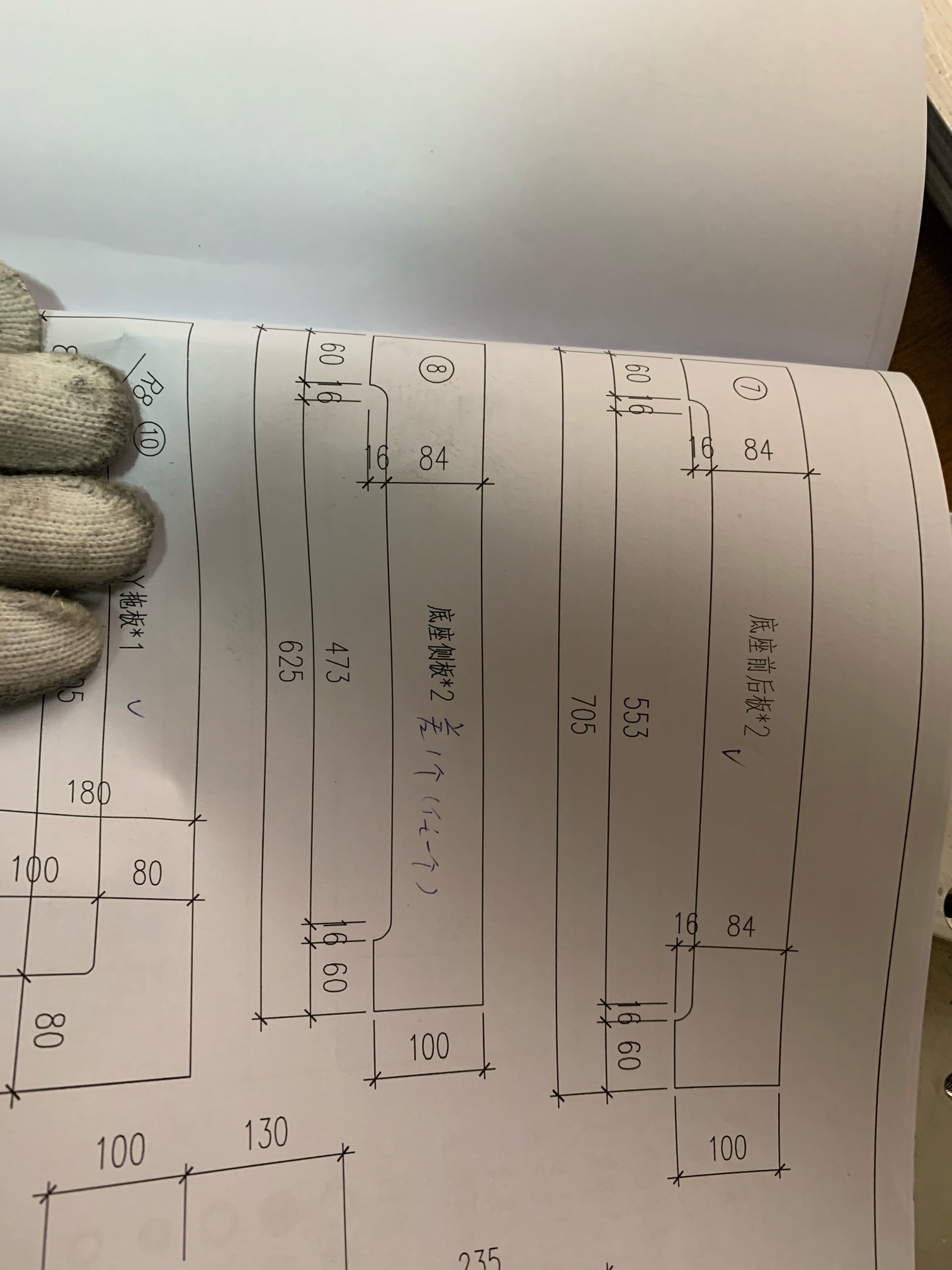

差2个....
" w) l2 ^; |+ T% j& i7 I, |% a5 _: g+ z1 k+ \! ?
回复 支持 反对

使用道具 举报

故乡的河
 楼主| 发表于 2020-4-11 14:31:02 来自手机 | 显示全部楼层
dancingwind 发表于 2020-04-11 13:57
. ^* \! t1 G/ S期待你后面的组装图，和拼装流程。: H2 Z8 d+ y/ V* g1 {) S

3 ~+ |5 Y- O: Z% ^' l; K" W- Q9 X3 C有报价和商家的联系方式也可以分享下，懒的淘宝上去谈了。都想吃胖子工程
) o/ r6 ~$ @: A% n/ L
陆续跟上
回复 支持 反对

使用道具 举报

keithpupu
发表于 2020-4-11 14:39:13 来自手机 | 显示全部楼层
表面好难看 什么材料 7075么？ 自己搞搞硬氧呗没几个钱
回复 支持 反对

使用道具 举报

故乡的河
 楼主| 发表于 2020-4-11 14:47:24 来自手机 | 显示全部楼层
keithpupu 发表于 2020-04-11 14:39. c# d3 o* i$ K2 \
表面好难看 什么材料 7075么？ 自己搞搞硬氧呗没几个钱

, }' P# I' b& r# X6061....搞不来呢，怎么弄？
回复 支持 反对

使用道具 举报

故乡的河
 楼主| 发表于 2020-4-11 14:48:07 来自手机 | 显示全部楼层

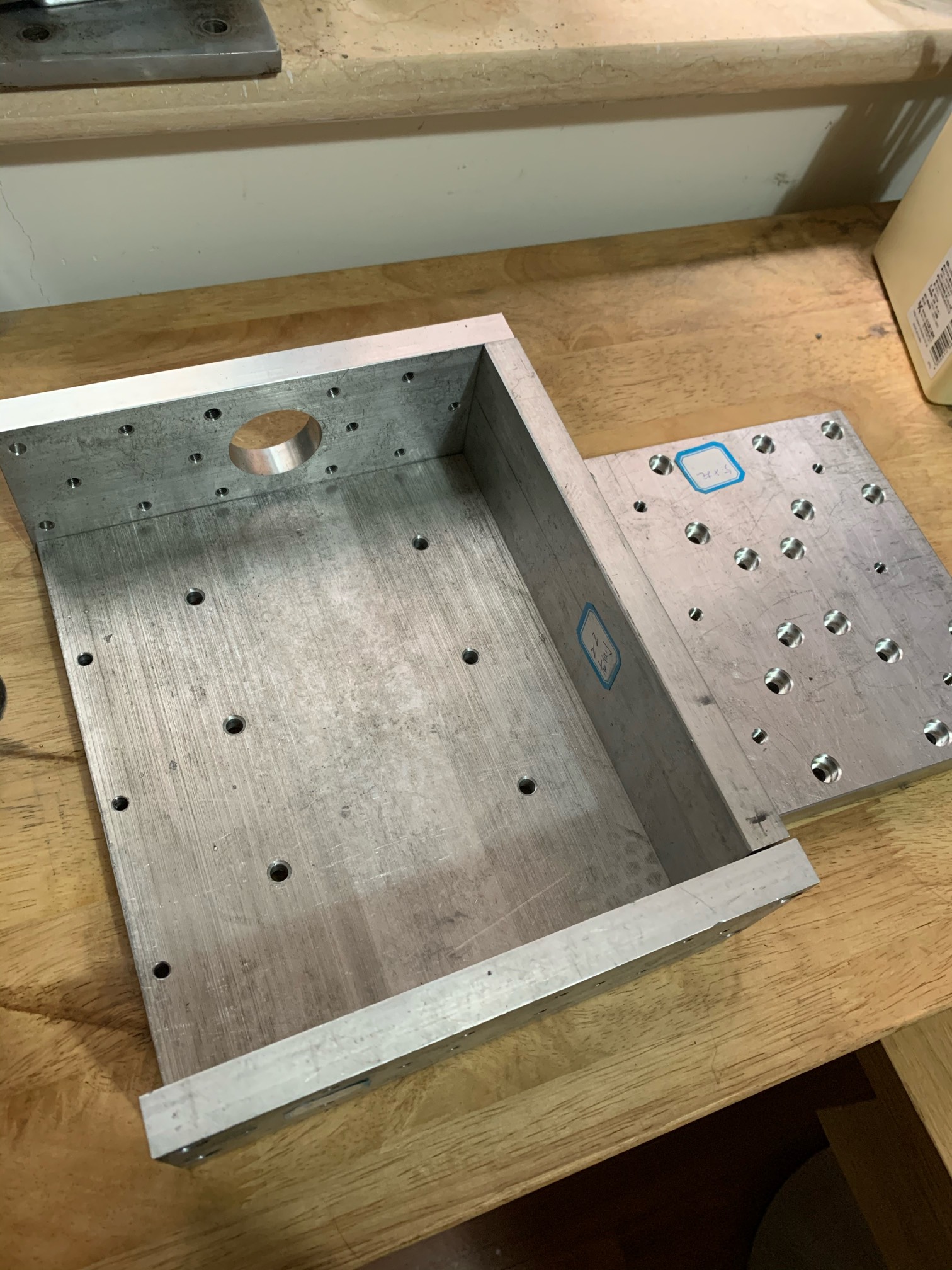

摆了下，差一个板子..
* L+ f+ ~* w' J% {
回复 支持 反对

使用道具 举报

dancingwind
发表于 2020-4-11 15:01:08 | 显示全部楼层
故乡的河 发表于 2020-4-11 14:484 h* Q1 s3 u# T( @) p2 N1 b9 V
摆了下，差一个板子..

3 [4 l$ T1 l# I: H" [等你后继，拼装过程
1 H1 \: a3 ~* q7 M, {# c% |
回复 支持 反对

使用道具 举报

嘴里叼科烟
发表于 2020-4-11 20:01:18 来自手机 | 显示全部楼层
期待成品
回复 支持 反对

使用道具 举报

故乡的河
 楼主| 发表于 2020-4-11 23:01:14 来自手机 | 显示全部楼层

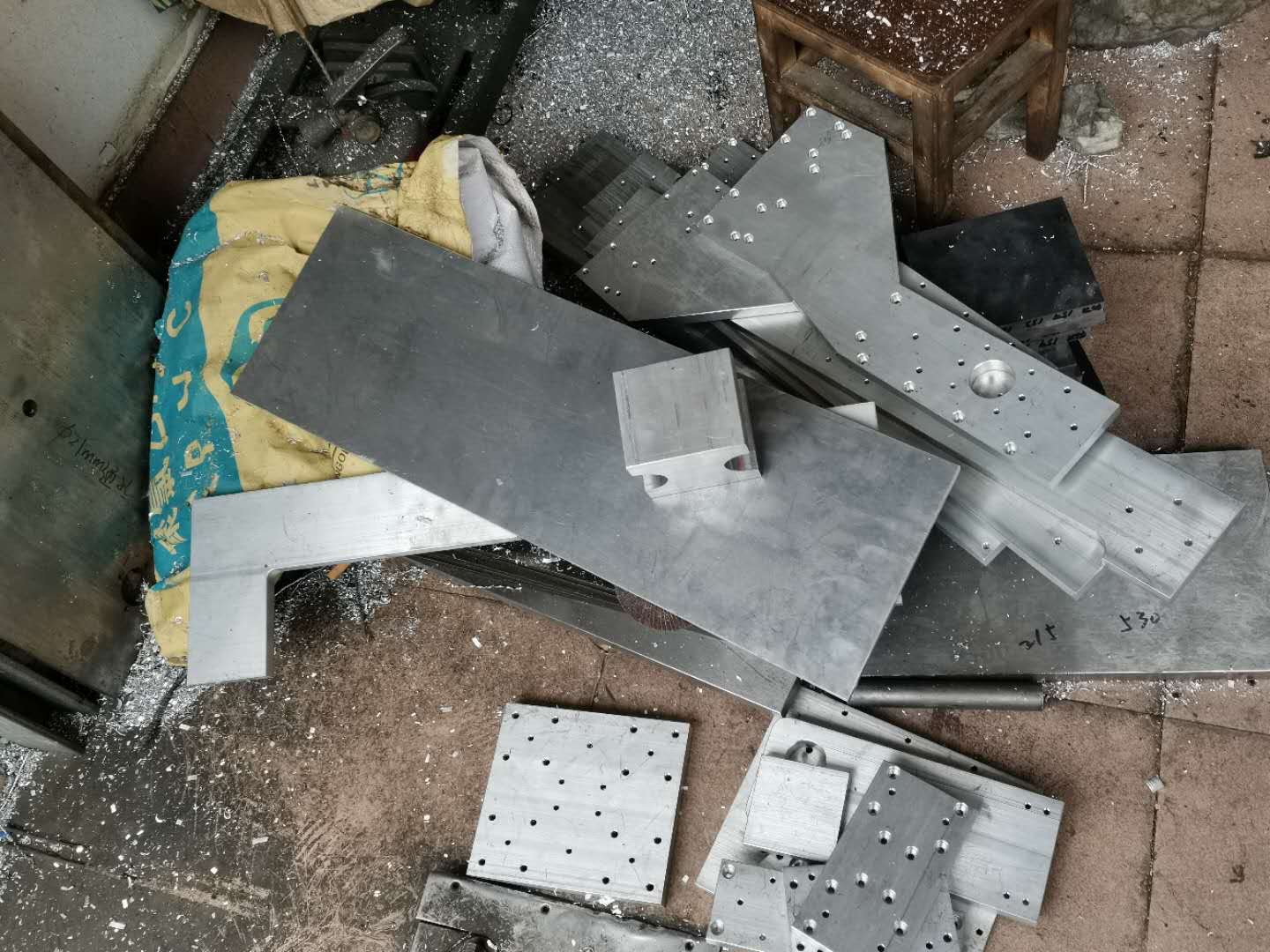

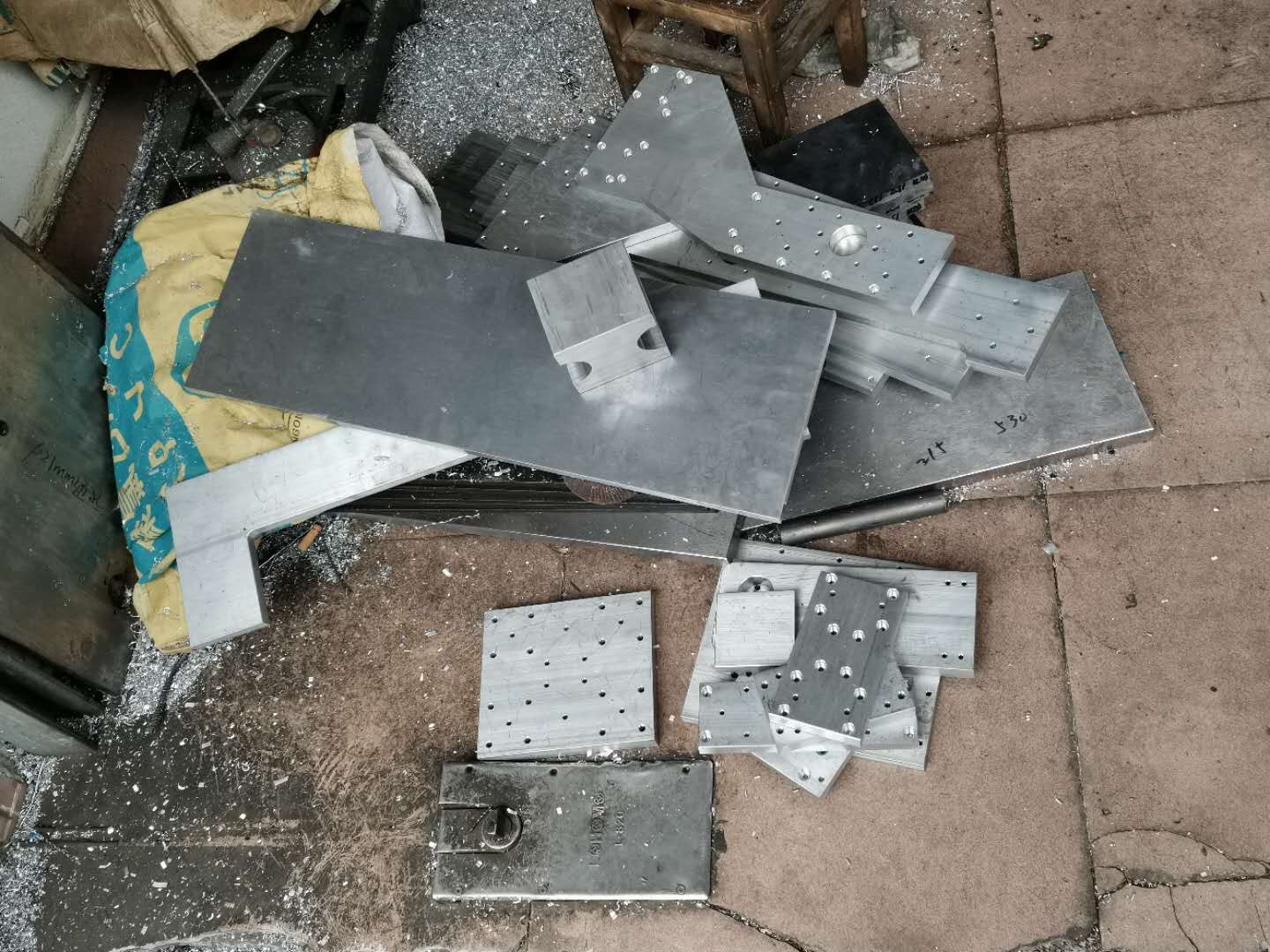

老板发货前的状态....
% y' |  g' \! K6 T+ J( `4 K8 _% t/ S/ @: b! v; G& {
回复 支持 反对

使用道具 举报

dancingwind
发表于 2020-4-12 08:00:05 | 显示全部楼层
故乡的河 发表于 2020-4-11 23:01. k* y8 S* |$ d& E2 \+ a2 H
老板发货前的状态....
, T9 G2 L6 [1 B( `  U9 d
保留，不给做表面处理，确实头疼。不好看
3 d' ^! B- s0 q4 n
回复 支持 反对

使用道具 举报

神丰牧业
发表于 2020-4-12 21:34:33 来自手机 | 显示全部楼层
故乡的河 发表于 2020-04-11 12:259 l" U. o! U! p1 ], x
谢谢 但愿不烂尾 立个flag
6 a0 p9 T9 x6 v: S+ ~8 u! o
有志者事竞成！祝你玩的快乐
回复 支持 反对

使用道具 举报

georgemcu
发表于 2020-4-12 22:40:00 来自手机 | 显示全部楼层
故乡的河 发表于 2020-04-11 14:47
6 ~7 j: K  l7 F! S9 m6061....搞不来呢，怎么弄？
) z4 a; g7 k$ _3 _
7075.翻倍都不止吧，不过强度会好很多
回复 支持 反对

使用道具 举报

georgemcu
发表于 2020-4-12 22:42:42 来自手机 | 显示全部楼层
dancingwind 发表于 2020-04-12 08:006 ?) O! v; O5 `3 q
保留，不给做表面处理，确实头疼。不好看
( Z  V# k& {( j/ r0 d' O. k9 w9 n
是的，铝这个东西不做氧化处理，过段时间手一摸都灰，建议做个本氧，当然最好是硬质氧化，看起来都舒服。整体一起丢炉子，颜色色差也不会太大，漂亮得很
回复 支持 反对

使用道具 举报

xizilu
发表于 2020-4-12 22:52:18 来自手机 | 显示全部楼层
故乡的河 发表于 2020-04-11 23:01
4 o7 E8 c8 q# c- P& D* U( i' X老板发货前的状态....

6 d; b% F( j/ K2 [+ F这老板，干事太不讲究了，竟然这样对待工件！表面也不找平处理下，你后期怎么校准呀，估计够头大的…
回复 支持 反对

使用道具 举报

故乡的河
 楼主| 发表于 2020-4-13 00:46:21 来自手机 | 显示全部楼层

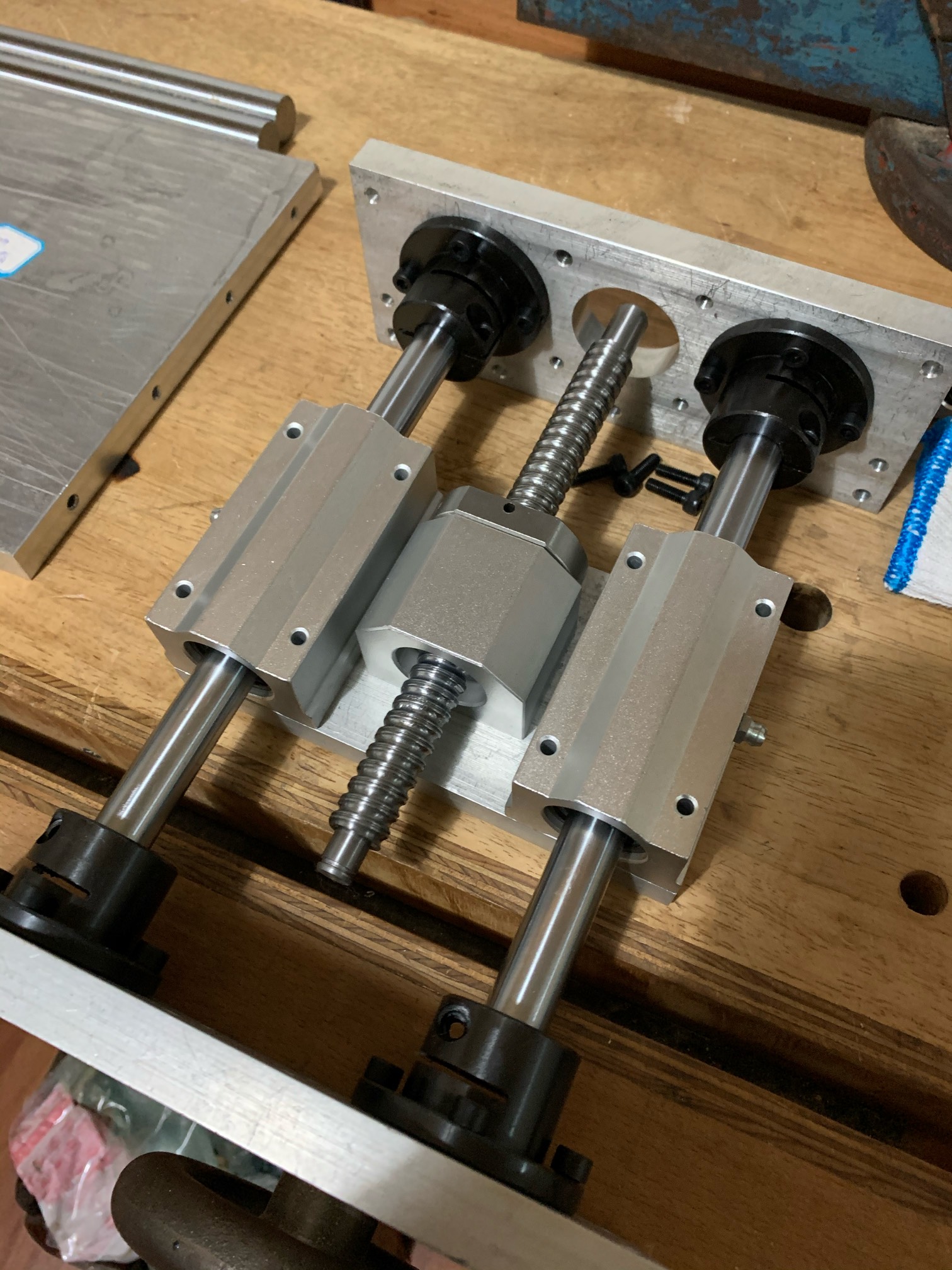

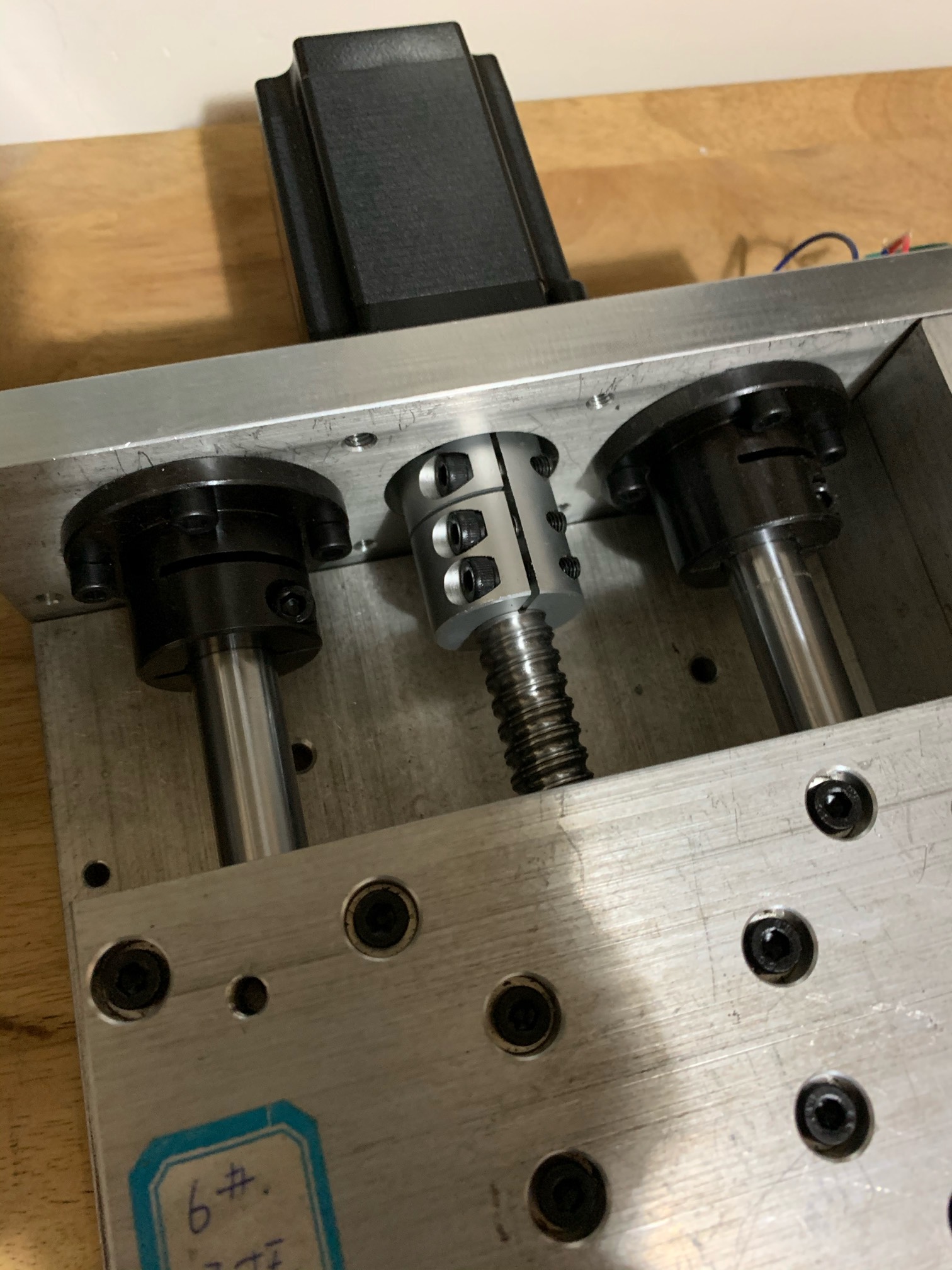

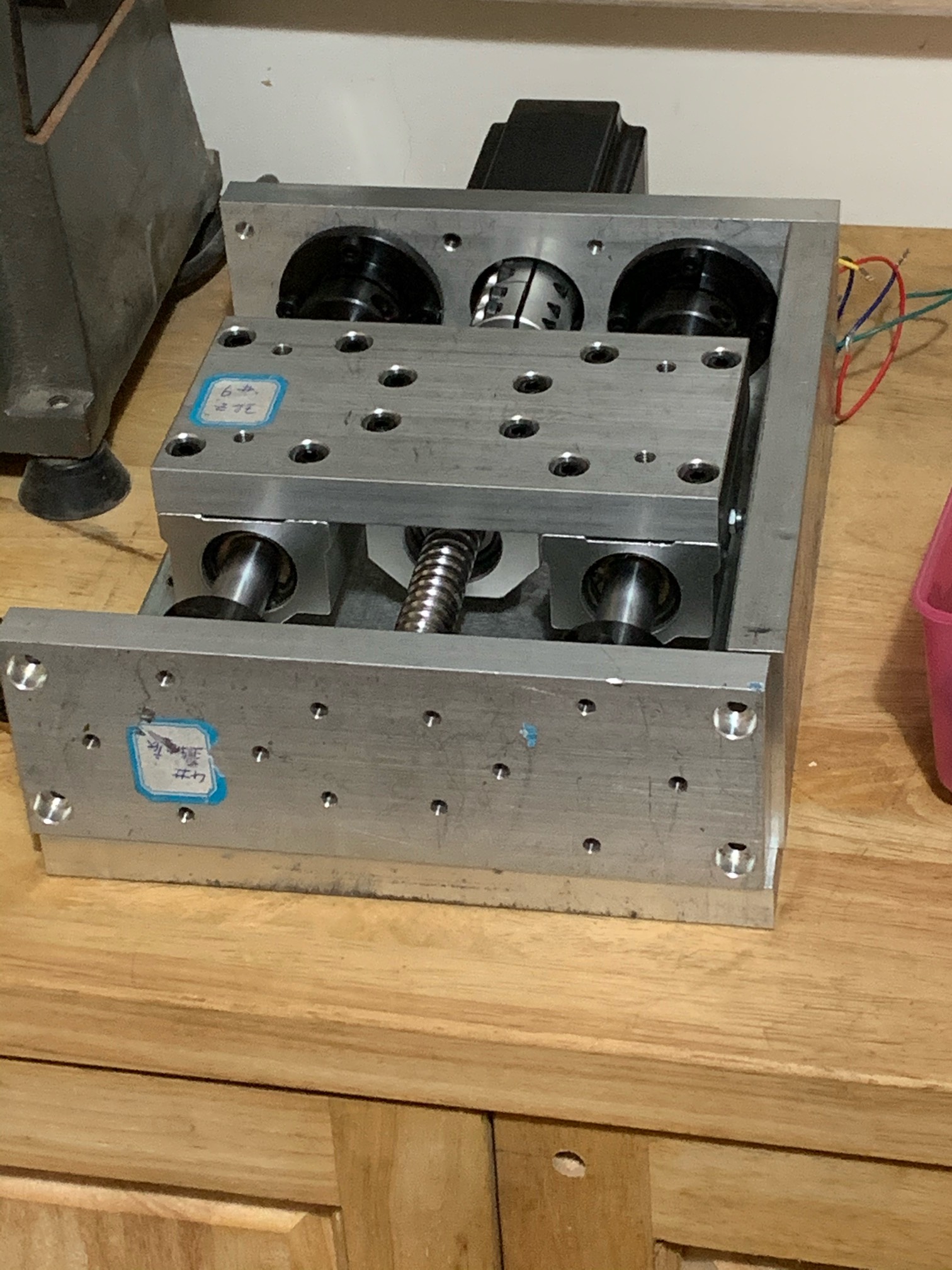

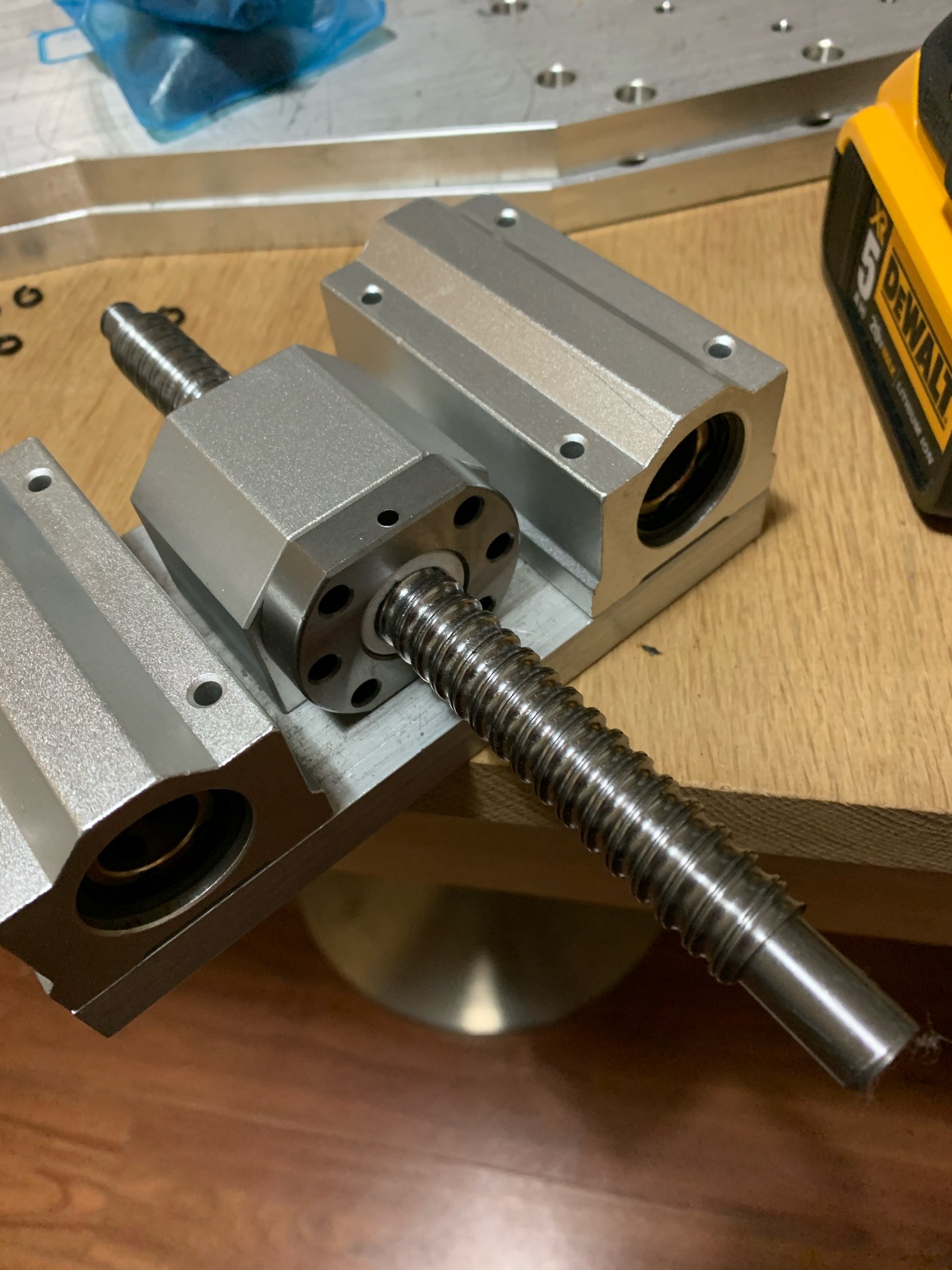

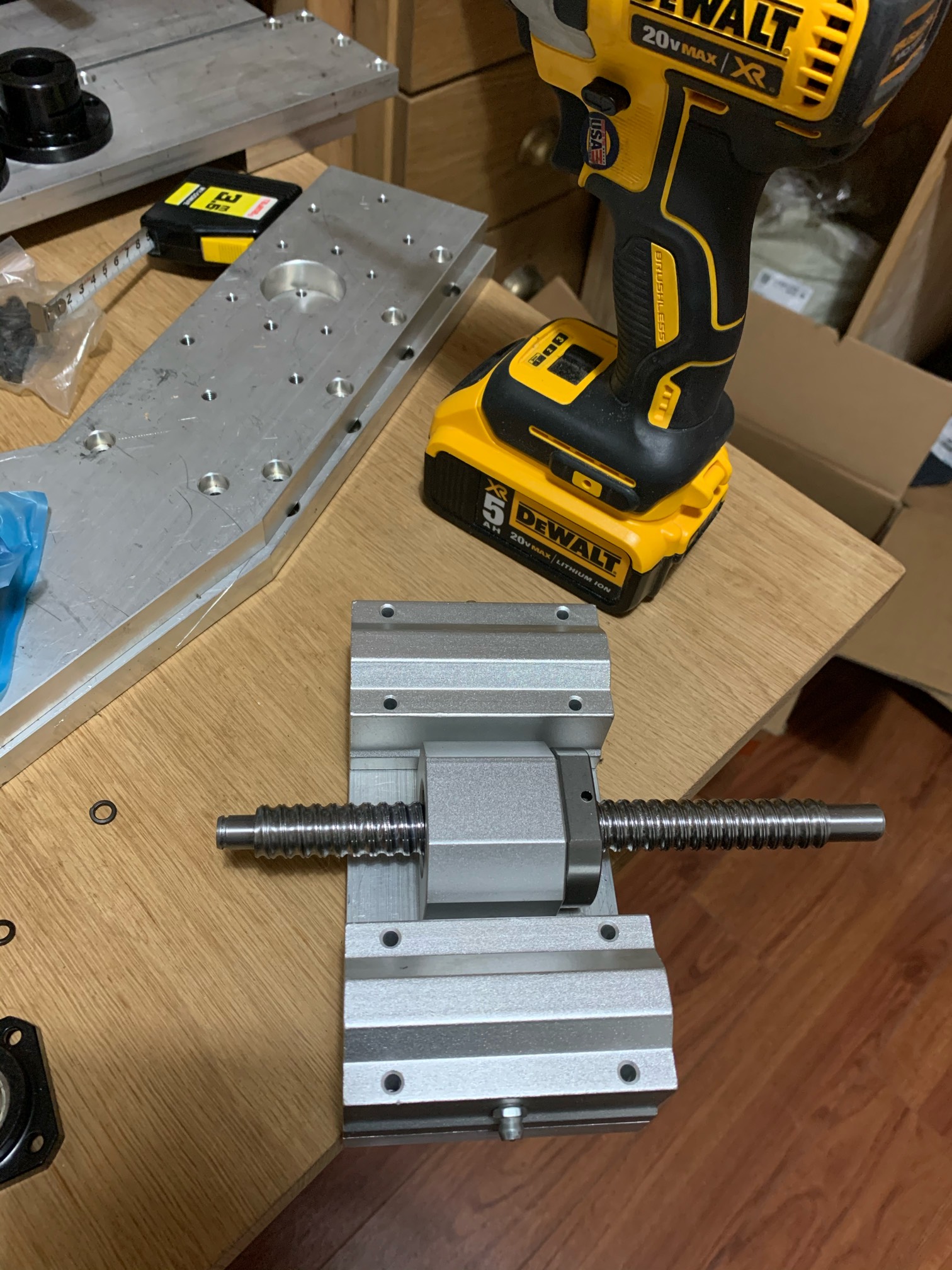

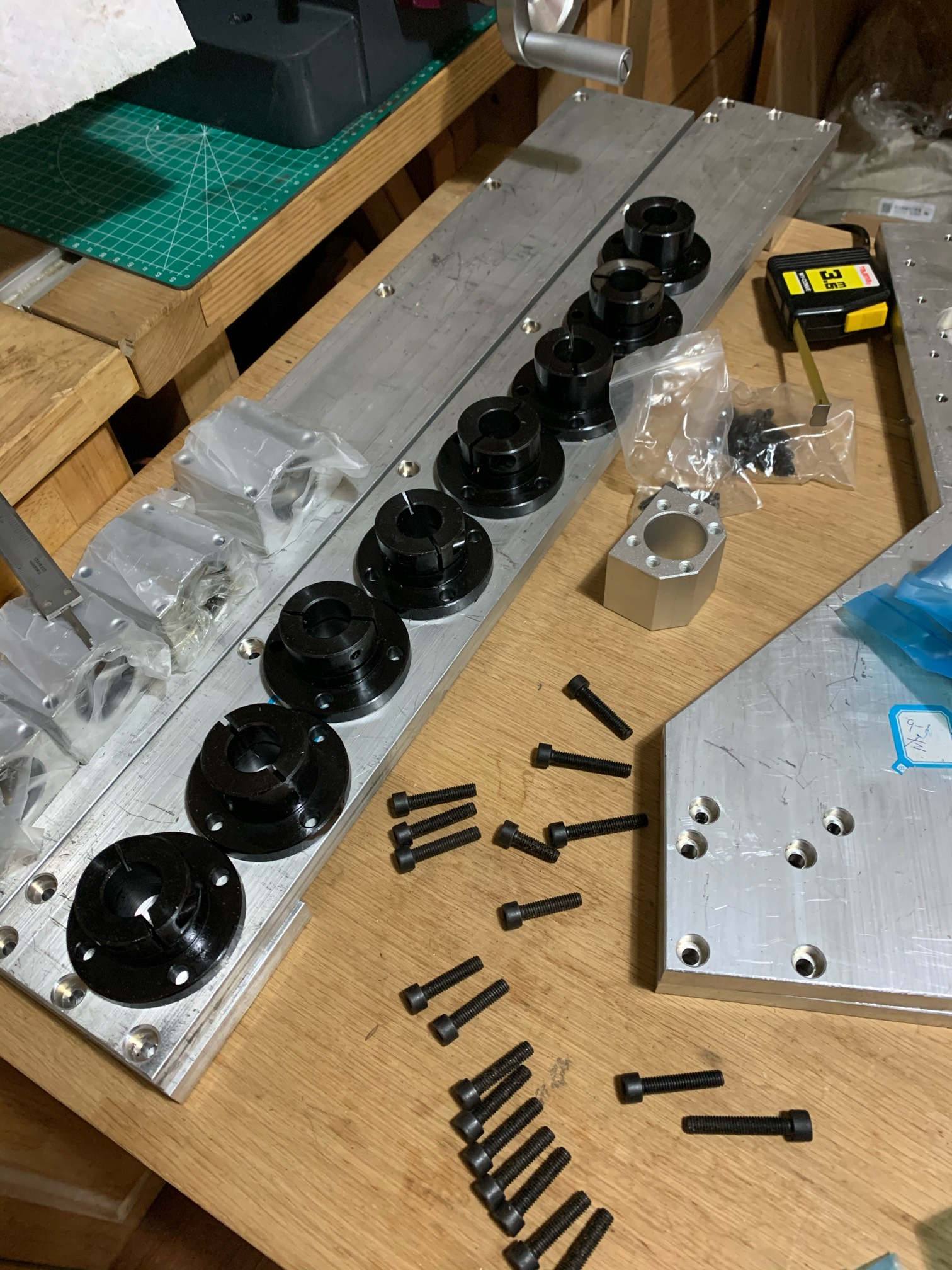

组装了一下，大的尺寸没有问题，调整应该会花很多功夫，还好在最初拼尺寸的时候考虑了消化加工误差的板子组合关系。为了使机器尽量紧凑，我没有用电机支架，直接把电机固定在板子上，内侧也没有用丝杆座，（丝杆尾部用了FF12支座，看图片），头部为了解决稳定性，我用的是刚性联轴器，应该比弹性联轴器好。丝杆尾部应该比市面上的数控开榫机直接打孔固定轴承的方式好很多.1 J' X* ]3 K; q9 c5 o! c

6 I; ^0 T7 p1 c$ s" E( U0 T2 ]+ t# Q0 N8 W
$ [* _; @0 W; }; b9 B

2 ~9 i( M+ X1 G1 z8 M, I) E1 d) r
6 k- h  p' A$ P0 i: L
) [! F' v1 X' Q9 W
# f6 M( h9 S' F8 B0 M" Z! y/ P' J* w4 A/ x
回复 支持 反对

使用道具 举报

故乡的河
 楼主| 发表于 2020-4-13 00:50:40 来自手机 | 显示全部楼层

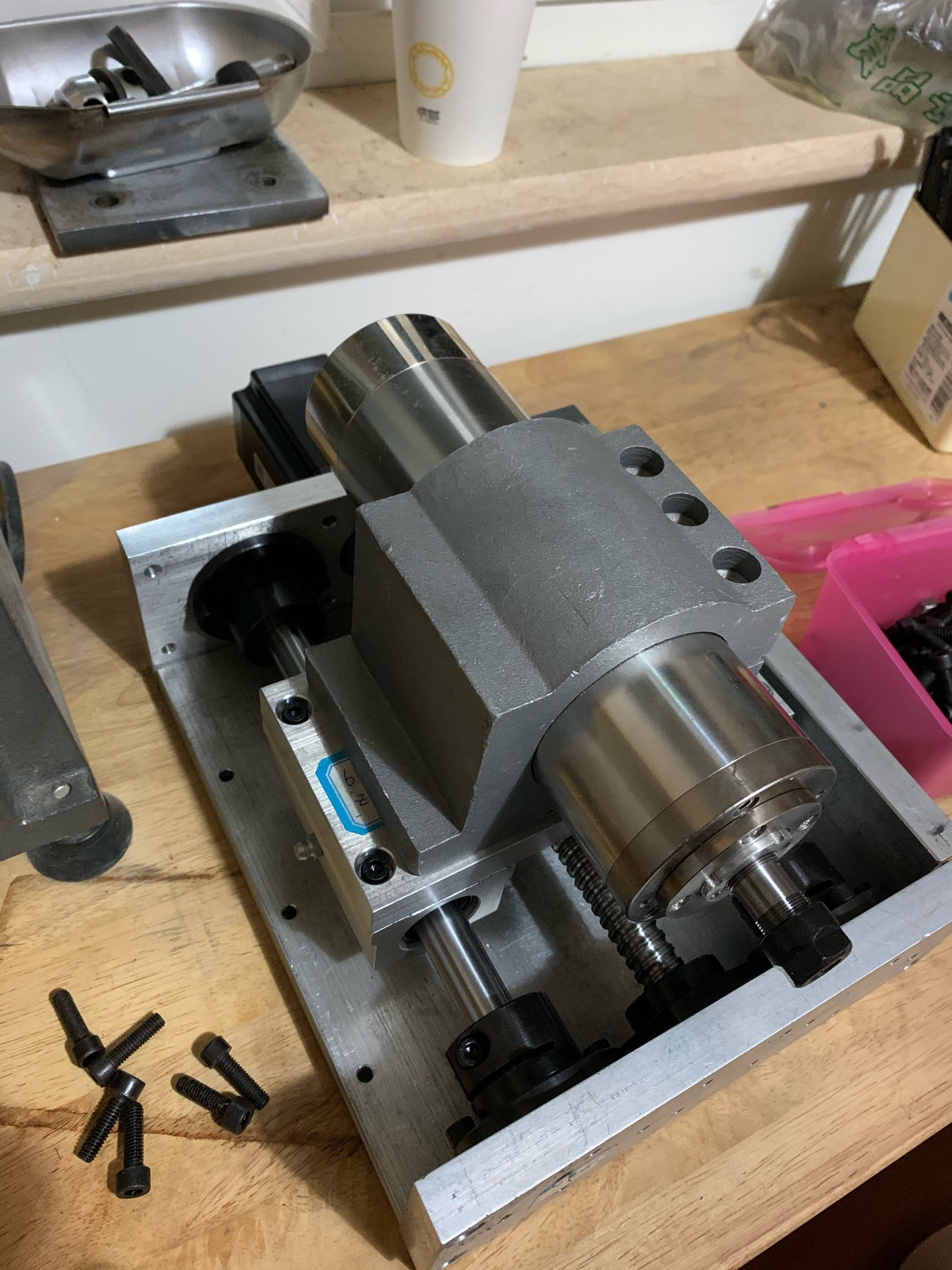

制约整个机器尺寸的是滑块和丝杆座，以及光轴支座（如果不用支座还可以简化一些），一般尺寸的雕刻机x和y最多选20的光轴，25及以上会显著增加机器尺寸.另外，测试了一下几公斤的65电主轴，57步进电机，配1605丝杆，不会掉下来，不用加配重.....
回复 支持 反对

使用道具 举报
