旋转轴升级改造

qq578307131 · 发表于 2020-3-27 13:02:57

1：齿轮的用我用10齿做小轮 90齿和180齿做大轮都用过，直齿淬火，不过不是电机直接把轮套上，这样伤电机而且有间隙，我用一个联轴器一样的东西过度安装，这样无间隙，不伤电机，缺点是刚性变差些，但做木雕够用，这些齿轮我这都有备货， 2：同步带我用10齿和90齿的，90齿需要需要去定制，这些同步轮我这还有备货，节距5.08 带宽10，这个减速比就是为了走螺旋刀路，一旦走上这条路，间隙啥的都是浮云，不用再去考虑 3：谐波寿命短，网上都是谐波直连卡盘，这种寿命更短，精度的维持也就几个工件吧，球减速寿命大于谐波，精度略小于谐波，但搞雕刻足够，谐波或者球内部的窜动我无能为力，外部我用联轴器抵消，打滑是速度设置错误，超限啦，降低即可，4：涡轮蜗杆这垃圾，我以前用过三四个，间隙太明显，早舍弃啦，注，我现在又捡起来用这个的用双导程的，这减速机约900块一个。北京吴斌做的，刚买2个，发现还是不太好使，5，电机这块没深入研究，一部分是听说的，比如五相步进比伺服精度高，这个本论坛就好像有此帖子，一部分是自己经验，比如伺服锁轴能力不行，你用手拎起这个的电机轴就知道啦，我试过，晃动厉害，至于电机这块更深层次的东西，这个我不专业回答不了你，我专业搞旋转轴，哈

印钞机 · 发表于 2020-3-27 13:04:25

配料发表于 2020-03-27 12:54
2 Q( r# K9 G1 r! e  还漏了一个问题，就是为什么要选择膜片式联轴器？为什么？
9 D. q J: o b  另外再附带一下对于旋转轴的方案选择。4 _; ^( Q P A" a; V
  我的认知是：如果从自己D机的方案来看，应按如下顺序选择。1、同步带或行星+同步带方案 2、行星方案 3、齿轮方案 4、谐波方案 5、球减方案- A7 B: g) o0 u0 _, b0 U0 e
  如果是作为小商品或者高级点的玩家，应按如下方案顺序选择。1、齿轮方案 2、行星或行星+同步带方案 3、涡轮蜗杆方案  4、球减  5、谐波0 E0 j% m+ x I) m0 v
  如果是高端高要求，产品零件为全新，应按如下顺序选择。1、涡轮蜗杆  2、齿轮方案 3、谐波。8 Q3 H5 q8 R9 {9 Z5 p( L5 k( I
  为什么？呵呵。。。。。。

你是来踢馆的吗

配料 · 发表于 2020-3-27 13:09:46

印钞机发表于 2020-3-27 13:04" C# ]$ F+ Z( o
你是来踢馆的吗

就知道会有人这样说，没想到是你。我是来普及知识的。感兴趣的了解了我的问题后，保证对做机器有提高！

配料 · 发表于 2020-3-27 13:15:00

楼主很好很不错，很认真回答问题。我要声明一下，我真不是来踢馆的。我讲的这些东西，如果您深入一些研究一下的话。你会发现对你所生产的产品会有质的提高，希望你做得更好！改天有时间慢慢回复你。

配料 · 发表于 2020-3-27 13:29:08

齿轮不好用，是选择得精度等级以及调节装配问题。同步带不好用，是带型选择以及调节安装问题。同步带传动要减速比一般不超过10，而且还要考虑带对轮的包裹率。多说一句，同步带传动精度非常的高！谐波价格高，寿命短，球减类似，没有经验二手的慎用。涡轮蜗杆选用双导程的是正确的，现在加工中心高精度回转台用的就是这种涡轮蜗杆。但是自己做，要注意蜗杆结构，注意轴向与径向调节结构方案。注意别漏油！伺服电机可以调节到自锁力很强的状态，而且可以保证一定比步进电机强。当然也还要付出调节到这种状态的代价。

qq578307131 · 发表于 2020-3-27 13:36:00

膜片的比梅花的好多啦，对比之下，梅花就是个渣，
行星的我这还有2个库存，
我认为，行星是屌丝的最佳选择，
我以为的递进关系如下
1涡轮蜗杆 2齿轮 3同步带 4行星、5双导程涡轮蜗杆6、球减 7、谐波
为何这个齿轮能排在涡轮蜗杆后，那是因为我有一个齿轮减速这块的消间隙解决方案

qq578307131 · 发表于 2020-3-27 13:53:24

膜片为什么比梅花的好，这个问题一时还真难以说清楚，但我就是知道在雕刻机的直线轴和旋转轴上使用效果膜片就是比梅花好，因为我用过，我试过，干活效果能看出来
很多东西的好与不好只是相对某一块来说的

配料 · 发表于 2020-3-27 14:08:10

齿轮消间隙的方法无非就偏心，上下、加扭力反向调节几种方式。但是齿轮精度等级不够，再怎么调也是没有用的。同理差的丝杠，你怎么换珠子都是没用的！见过军用雷达定位齿轮，精度等级应该是2级。其360°定位精度在1弧分内！至于联轴器我就不解释了！好啦，就聊到这里吧！有木友让我不要再说那么多啦！把技术点都抖出来，说清楚，技术大家都会了，商家利润就受影响啦！我还是闭嘴吧！

心佛即佛 · 发表于 2020-3-27 14:21:31

配料发表于 2020-03-27 12:54
- [4 V- m8 c* Q  还漏了一个问题，就是为什么要选择膜片式联轴器？为什么？
2 l) q; { x. h2 _* w  另外再附带一下对于旋转轴的方案选择。
6 h* A# S9 E3 U/ G7 |8 k. V, ?& M  我的认知是：如果从自己D机的方案来看，应按如下顺序选择。1、同步带或行星+同步带方案 2、行星方案 3、齿轮方案 4、谐波方案 5、球减方案# l7 n5 e4 r9 h; ?
  如果是作为小商品或者高级点的玩家，应按如下方案顺序选择。1、齿轮方案 2、行星或行星+同步带方案 3、涡轮蜗杆方案  4、球减  5、谐波) M! X+ I0 i, x) b2 x
  如果是高端高要求，产品零件为全新，应按如下顺序选择。1、涡轮蜗杆  2、齿轮方案 3、谐波。8 X k! [' A6 ]
  为什么？呵呵。。。。。。

为啥把球减速排最后了？我刚刚收了一个加茂65，麻烦给说说看

qq578307131 · 发表于 2020-3-27 14:22:41

放心吧，不会被人带到沟里去，比如设计要求最高转速是多少这些问题，只要能正常的运转就行了，只有强迫症的人才会这么要求，一般人都是速度太高堵转了，调低就是，干活人讲究是适用，不是数据，你给他数据，他也不知道这数据意味着到底是好还是坏

qq578307131 · 发表于 2020-3-27 14:33:53

心佛即佛发表于 2020-03-27 14:21% d3 ^5 ]. H7 s( W, b
为啥把球减速排最后了？我刚刚收了一个加茂65，麻烦给说说看
; i4 `! m, b! |! e0 Z0 D, W

这玩意我前几天买了三个玩，还再想该怎么使用，

印钞机 · 发表于 2020-3-27 14:35:47

配料发表于 2020-03-27 13:09& a7 Z. G" K s2 p
就知道会有人这样说，没想到是你。我是来普及知识的。感兴趣的了解了我的问题后，保证对做机器有提高！

问题是你这脚踢人家脑门了，你等等留言多点啊，这么大字，第一页，我去。

qq578307131 · 发表于 2020-3-27 14:45:32

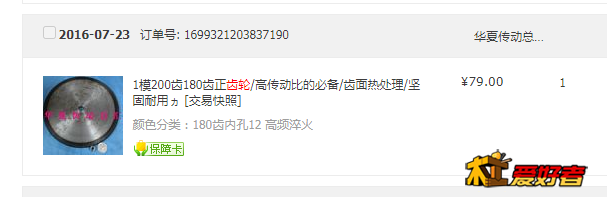

以前买的齿轮，具体参数感兴趣可以搜索看下，不过，此工艺已废弃被取代，深入讨论对我已无任何意义，只能单向交流，传授使用经验给大家

印钞机 · 发表于 2020-3-27 14:45:52

qq578307131 发表于 2020-3-27 14:33& m: M( m: X5 K7 a% D, p
这玩意我前几天买了三个玩，还再想该怎么使用，

球减好，与行星一样的安装方便，还有谐波的精度

印钞机 · 发表于 2020-3-27 14:48:36

qq578307131 发表于 2020-3-27 13:02
/ g5 c1 ]( [0 a! p/ ?) [1：齿轮的用我用10齿做小轮 90齿和180齿做大轮都用过，直齿淬火，不过不是电机直接把轮套上，这样伤电机而 ...

窜动，就用尾顶顶死
