台钻红外线定位器

萧山的红叶枫了

gzwuke 发表于 2020-03-04 18:08
- |* }- Q. Y# }) A本帖最后由 gzwuke 于 2020-3-4 19:14 编辑


4 {( p) |9 u1 [( A: c) h8 |2 y那是因为你用的光源就是包含扫射的，不像激光笔那样只有一条激光线射出去。

& h; ]% ]5 t: `有可能，

dustsnow

gzwuke 发表于 2020-03-04 12:08
本帖最后由 gzwuke 于 2020-3-4 19:14 编辑
; g1 G  V+ S3 a# z0 o+ \& p

6 K1 Y" h6 m8 T+ a那是因为你用的光源就是包含扫射的，不像激光笔那样只有一条激光线射出去。

# I/ L1 R3 L) ^& ]; h& n7 `1 h/ o市面上卖的激光头一般有点状、线状和十字三种，选用线状的就可以了。

shiantian

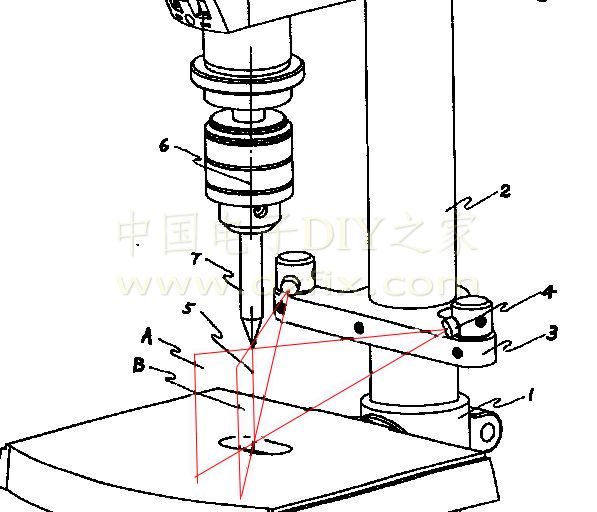

需要两个一字的激光器，主轴一边固定一个，90度方向固定另一个，激光器一定要和主轴平行，调整激光器的射线交叉于钻头中心点就可以了。

zhiyong1818

这样应该可以
& S. `5 ?  {* _' k# w

dustsnow

zhiyong1818 发表于 2020-03-04 16:32
这样应该可以

哈哈，楼主明白我的意思了

kisshzj

激光头的面必须完全平行于工作台，这样升降工作台才不会受到影响

白菜酱

建议楼主把变频器与台钻主体连接的板改成绝缘板

zhiyong1818

白菜酱 发表于 2020-04-10 09:48
建议楼主把变频器与台钻主体连接的板改成绝缘板

2 f4 f; M8 O! _7 d" d' m& H会导电吗？我回头看看就换

白菜酱

zhiyong1818 发表于 2020-4-15 23:46
会导电吗？我回头看看就换

8 z& M+ h- @7 e& L# _. I% b2 T1 s为了安全起见，还是用绝缘板比较好，还有台钻和变频器都有效接地，这样就万无一失了
