台钻红外线定位器

zhiyong1818

dustsnow 发表于 2020-03-04 10:02
我也想过这个问题，解决方法是可以用两个一字激光头交叉，如图所示，两道激光形成两个相交的面，交汇之处就是一条垂直的线，这条线无论加工工件多厚都不会有影响。

只能连接在主轴上，不然升降就会改变

dustsnow

看来大家没有明白我的意思。这么说吧，假如你手里有一把激光剑，你先站在台钻的左边45度，从上到下一剑劈下，沿着钻头的中轴线剖开，然后站到右边45度位置，同样劈一剑，那么这两劈的交汇处就是钻头的中轴线。也就是说，无论你的钻头上下移动多少距离，只要钻头中轴线不变，那么这两剑的交叉十字点永远在钻头的中轴线上。

嫦娥大叔

dustsnow 发表于 2020-03-04 12:30
# w5 s/ j! l0 H8 ^# \2 }; f0 I看来大家没有明白我的意思。这么说吧，假如你手里有一把激光剑，你先站在台钻的左边45度，从上到下一剑劈下，沿着钻头的中轴线剖开，然后站到右边45度位置，同样劈一剑，那么这两劈的交汇处就是钻头的中轴线。也就是说，无论你的钻头上下移动多少距离，只要钻头中轴线不变，那么这两剑的交叉十字点永远在钻头的中轴线上。

# d( d% Y: j6 b' ]7 j7 t3 G菱形要画成虚线哦
$ w- c" {/ g  ~: ^' e* m! Y9 X
两个激光面的交线其实不一定跟轴中心线重合，非要调整到重合的话，两个激光头调整起来应该不简单吧，三点一线的话也不好实现（俩激光头和钻头中心线）

( W- }9 z% J" v; a% d/ X) B, `倒不如把钻头压低，眼看着钻尖挨着木头实用

嫦娥大叔

不是激光头，应该是激光投影，打错了

其实只要投影的面垂直于台面，俩头任意角度，180度除外，都能交出一条垂直于台面的垂线，只是感觉调整起来很麻烦，实用性不那么高

gzwuke

- v0 c1 w- Q% e8 e
看这激光位置和角度不太对啊，不同高度，交叉点位置就不一样了。
看图，只有一个激光头，扫出十字交叉激光线？那不行的，这就要求激光头必须摆放在中轴线上，基本不可能。要用2个激光头，各扫出一个面，理论上要调整到两个相交面的交界线能与中轴线重合，感觉不太容易。


( ?, J, j, V5 O7 e

gzwuke

dustsnow 发表于 2020-3-4 10:02
我也想过这个问题，解决方法是可以用两个一字激光头交叉，如图所示，两道激光形成两个相交的面，交汇之处就 ...

2 t  c) P) f4 Z5 V/ ^/ o对，理论上这样的，这条交汇线要与台钻中轴线重合

gzwuke

0 M  c7 S& \3 o) E

萧山的红叶枫了 发表于 2020-3-4 11:58
激光打出来要么是一个点，要么一条线，升级一点就是楼主这样的一个十字，但是打出来一个面不知道好不好找 ...

9 D- r! J4 ^* n; k+ G那条线是激光扫出来的“光面”投射在物体上产生的，因为视觉残留时间，感觉上就是一条线了，不然看到的应该是沿轨迹运动的光点，有高速摄影机应该可以拍到这个点。
3 h* {" R% X3 S) N4 j3 @+ L" R
" z, p" l( X, |! C如果只是一条光线射出去，你是看不到那个面的，无论有没有烟雾，除非你抡起激光头扫出那个面。
5 P7 V7 o9 Q6 [+ i3 E2 \9 C

gzwuke

zhiyong1818 发表于 2020-3-4 12:16
只能连接在主轴上，不然升降就会改变

, l: n& f9 O/ c, [. H. ~$ ?6 P主轴会旋转的，没几下，惯性力，离心力，震动就会弄偏了你调整好的位置，而且要固定在主轴上，还要搞平衡配重，不好弄

myydno1

然而并没有什么卵用。

gzwuke

zhiyong1818 发表于 2020-3-4 10:45
会有误差码？我等下试看看

那肯定有误差
/ A0 u" \5 ^3 e8 |9 ?) h
* Q* S2 t6 F: ]1 @; P. L自己画画就知道了，都不用试。
% t% d1 l; }$ d# m. }2 `% W2 `5 ?! b: S
7 @; ~. x' Q4 D" A: g你现在这样的，只是保证了两个激光扫面的相交线经过中轴线，那只是一个点，并没有重合，那个点之外的都不在中轴线上。
4 i1 t) u% W- }# W6 a

gzwuke

嫦娥大叔 发表于 2020-3-4 15:02
$ S4 y8 m6 k1 H1 a5 L6 q菱形要画成虚线哦
& C. U( a/ V' W7 C; ^  s
两个激光面的交线其实不一定跟轴中心线重合，非要调整到重合的话，两个激光头调整起来 ...

- X2 @" V6 A! s' C7 Q% b眼观钻头尖是比较实用，只要钻头，钻机精度好。
& S2 Y  J0 I( i9 M# w

gzwuke

" J  X/ z9 ?5 ^+ W0 W$ O& c# N
2 o& S" |0 W0 u( n' i/ H我觉得可以这样弄
! Z7 [8 U6 m5 S  J, {' ]% a
- j: v4 G; O: M钻机升到最高，夹头上一根笔直的圆棒，长度要能差不多接触到钻台上，比激光线粗略粗一些最好，然后两个激光头找位置，分别把光线投射到圆棒上，要能与圆棒重合，基本就差不多了。
( J: g* c& j2 X( `投射到钻台上的激光线夹角不一定非要90度，只要能相交出个清晰的点就行。当然，如果强迫症，一定要90°，那也不是不行，除了圆棒，还需要参考点，让光线与圆棒重并经过参考点。

4 v+ S! G( d+ _' \3 Z  ^5 M8 T

萧山的红叶枫了

gzwuke 发表于 2020-03-04 16:04
+ t" N/ n+ }1 V, a, \$ W! g# s( _本帖最后由 gzwuke 于 2020-3-4 16:06 编辑

& X; a* B) D0 X( G! `
; ~8 Q" J, {* P  H7 J那条线是激光扫出来的“光面”投射在物体上产生的，因为视觉残留时间，感觉上就是一条线了，不然看到的应该是沿轨迹运动的光点，有高速摄影机应该可以拍到这个点。
" T4 g0 z$ Y+ S/ u% F- i/ W1 `( P
9 Q2 s+ {9 e5 j% L* }8 W2 @如果只是一条光线射出去，你是看不到那个面的，无论有没有烟雾，除非你抡起激光头扫出那个面。

前半部分有可能，你说的方法确实会把点变成一条线，但是我拆过的几个水平仪不像是这种构造的，可能别的地方会有吧
后半部分，完全不认同，

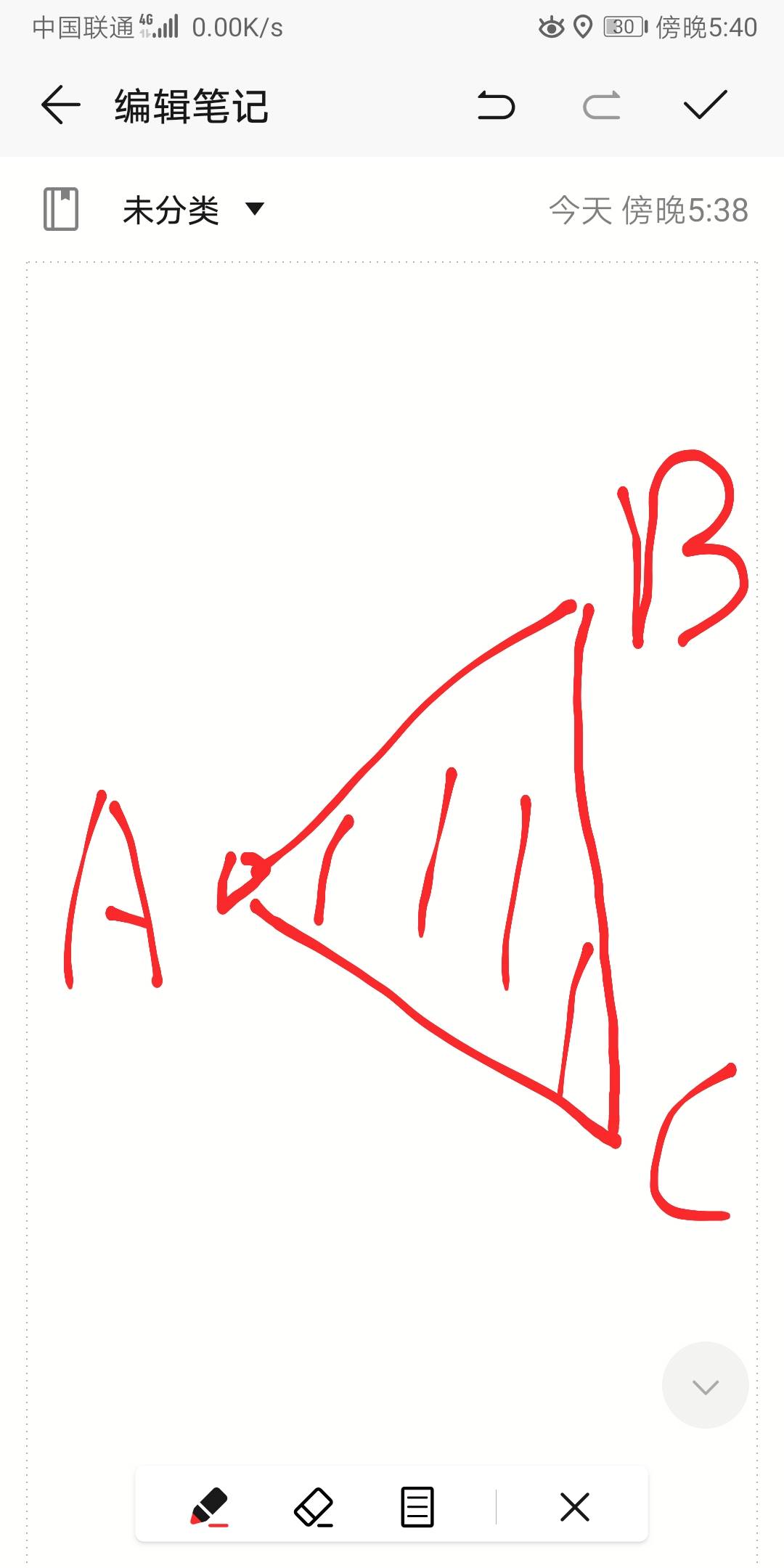

如图，点A放置光源，投射到物体得到一条直线BC，三角形ABC内的区域如果有烟就能看到一个面，我见过，不是瞎猜的，

  u( e+ ^& U0 h+ v7 L

gzwuke

萧山的红叶枫了 发表于 2020-3-4 17:43
; {+ ?2 }$ D- |前半部分有可能，你说的方法确实会把点变成一条线，但是我拆过的几个水平仪不像是这种构造的，可能别的地 ...

$ G) ]; G" @$ T% |8 c  v那是因为你用的光源就是包含扫射的，不像激光笔那样只有一条激光线射出去。

WuSong1943

两个直线头交，最好固定在主轴后面，当然需要打孔，安装那种超小型铜头
