美行得伟充电器DCB115输入电压由110改220

sun9v9 · 发表于 2020-3-31 14:59:03

TL168 发表于 2020-3-31 00:15
) k9 i0 b0 t3 g% X! g, U+ j你把C2换成100uf/400V，然后把电容C2上方的短接线J1换成热敏电阻估计就可以了

谢谢帮助，十分感谢！我照着改个试试。

彬高 · 发表于 2020-8-20 16:33:24

膜拜大神，找了一圈网上的改法，就您这里改的专业，电路图都有

TL168 · 发表于 2020-8-20 22:34:22

彬高发表于 2020-08-20 16:33
t1 C4 ~/ ` t膜拜大神，找了一圈网上的改法，就您这里改的专业，电路图都有

cantorbo · 发表于 2020-8-26 22:39:10

看着那个电路板就能画出图来？大神！

glhq · 发表于 2020-8-27 01:28:38

感谢楼主分享

坐看云起live · 发表于 2020-12-8 21:22:18

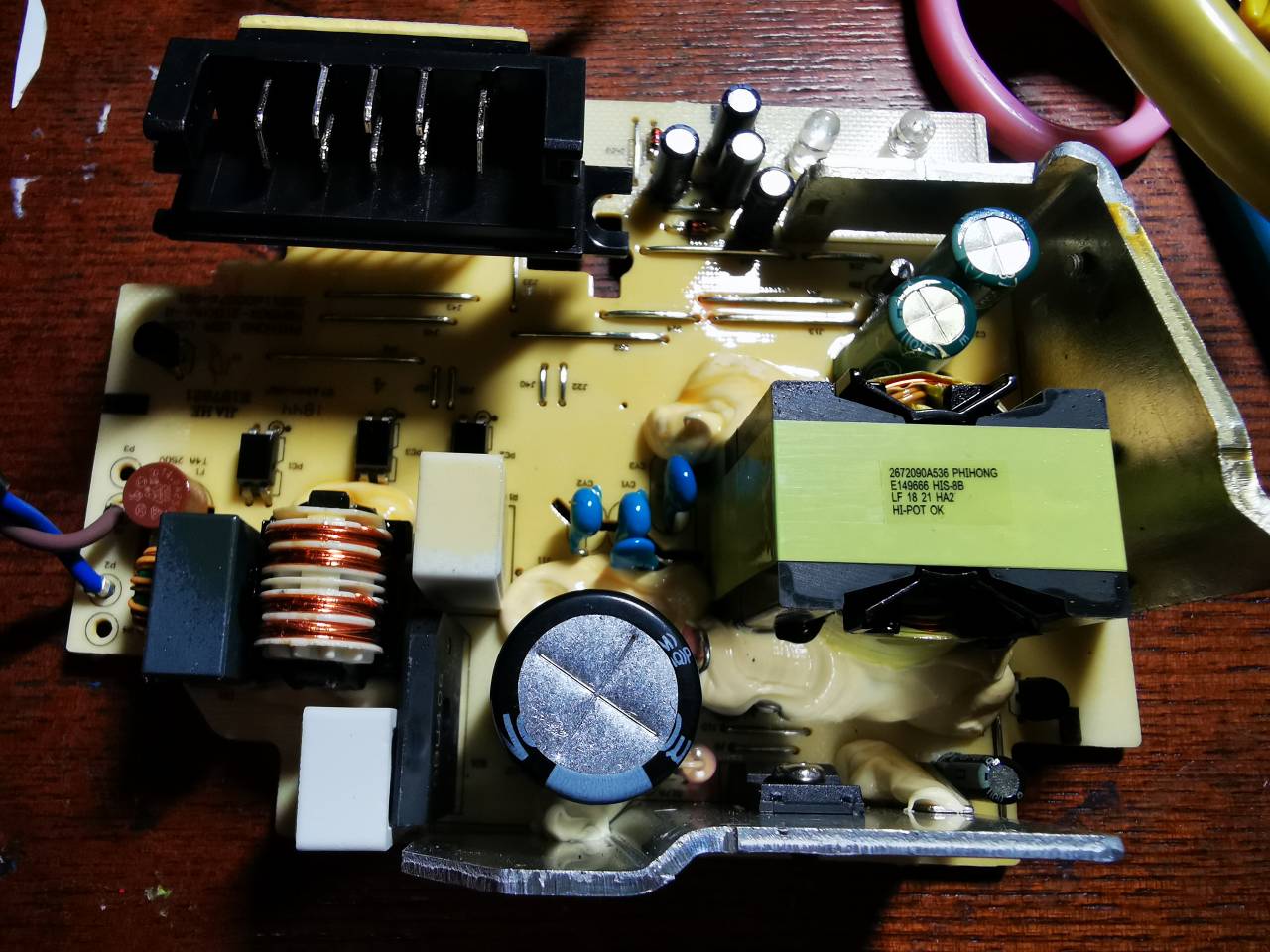

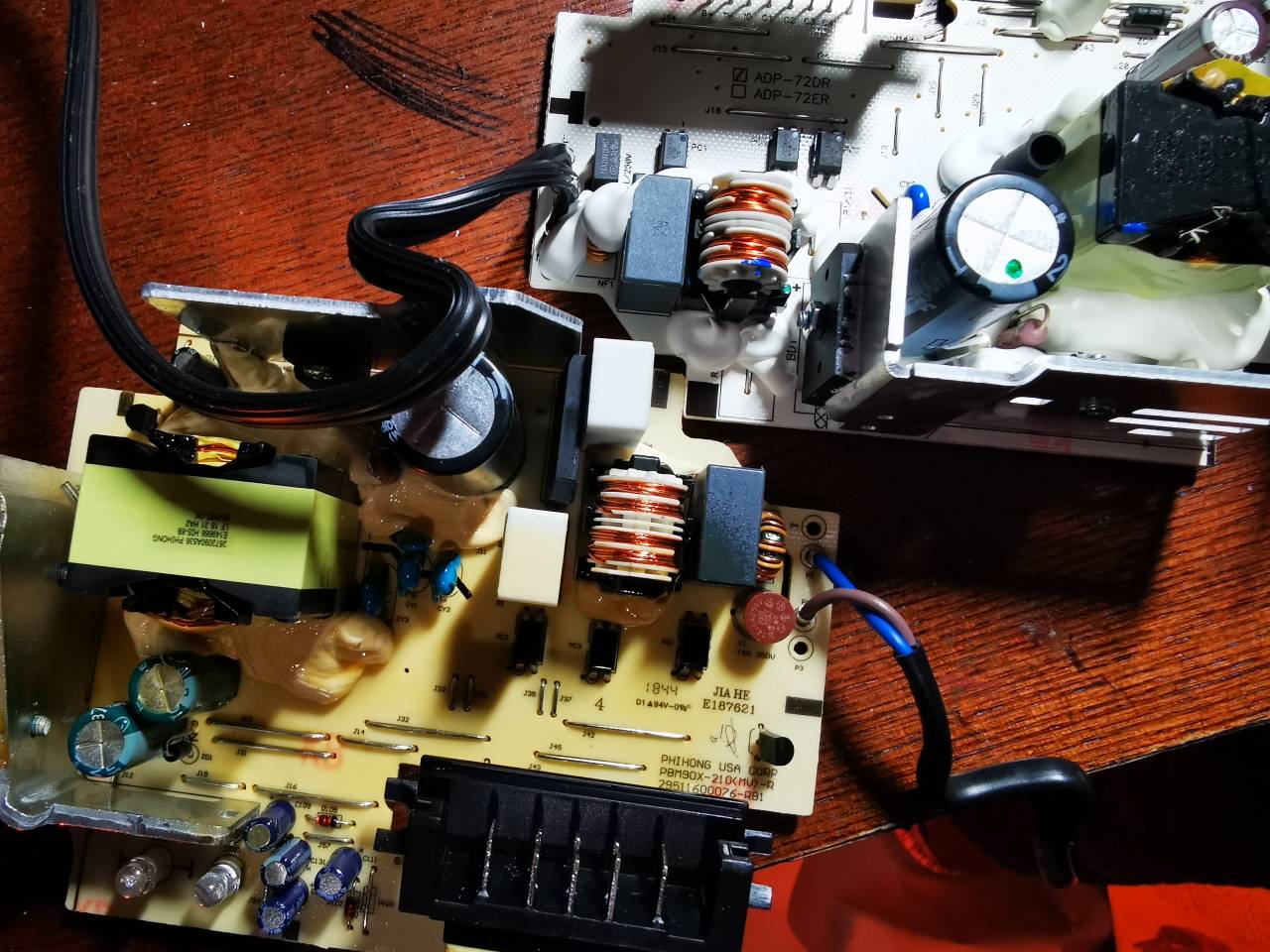

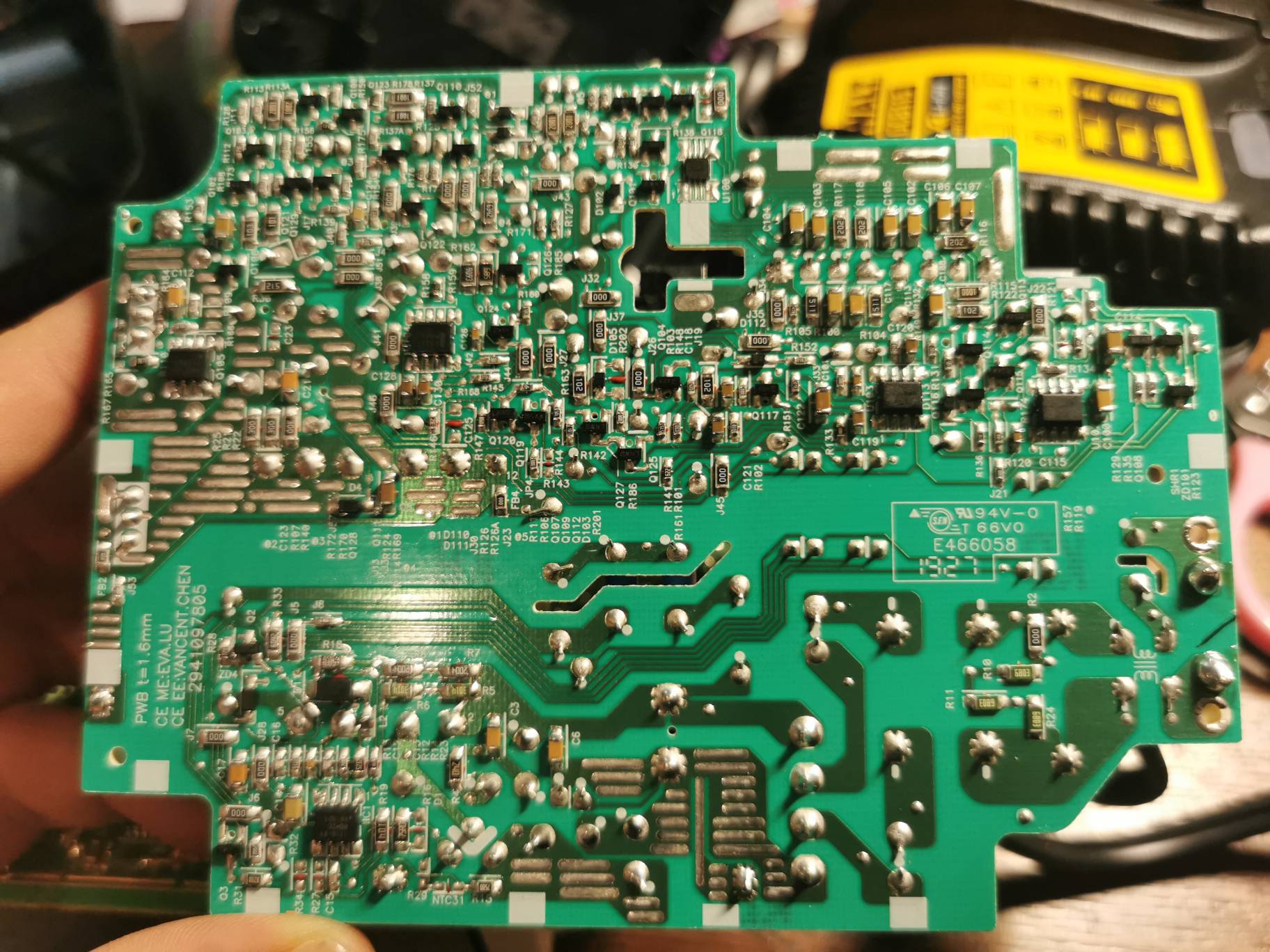

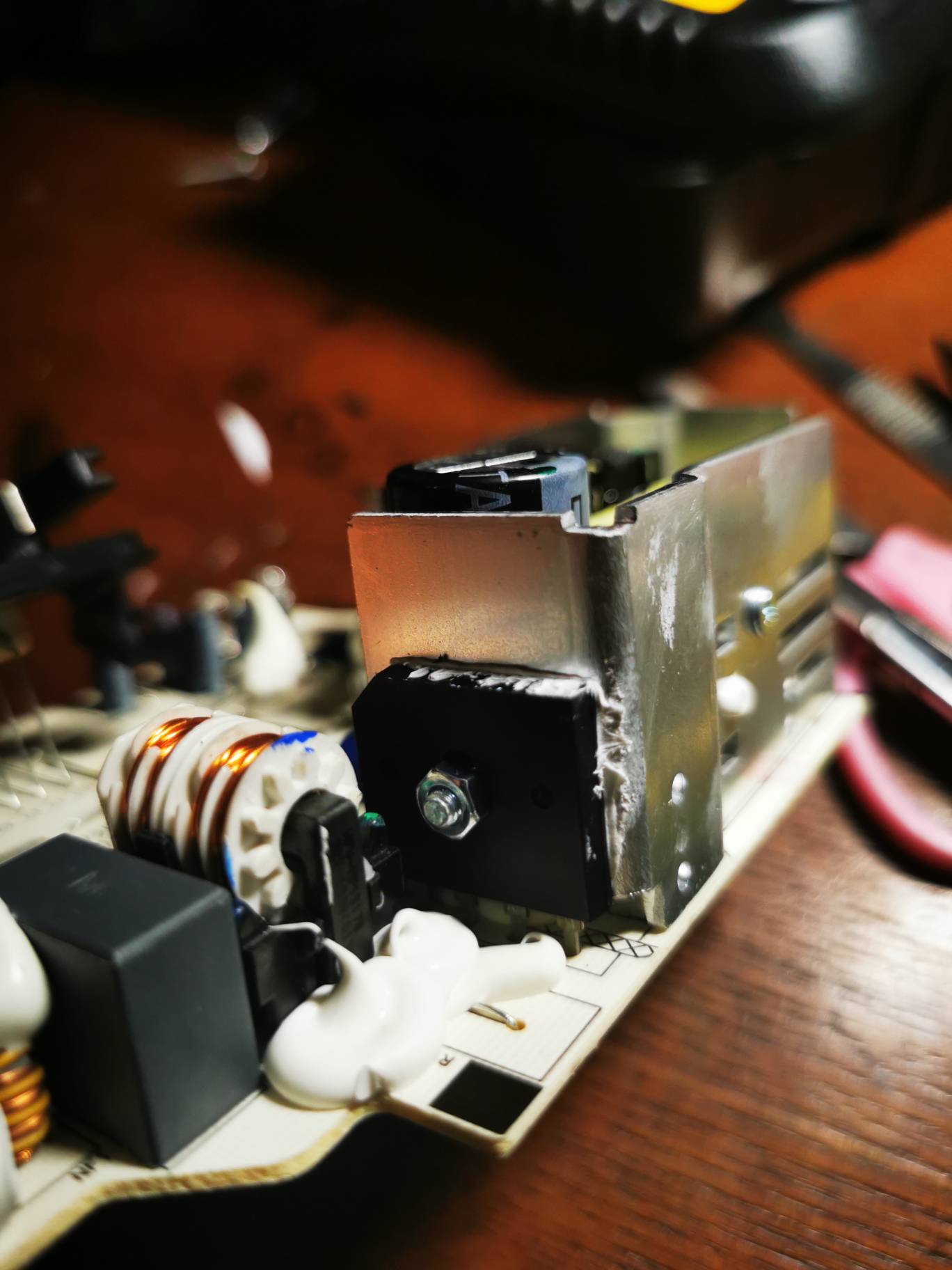

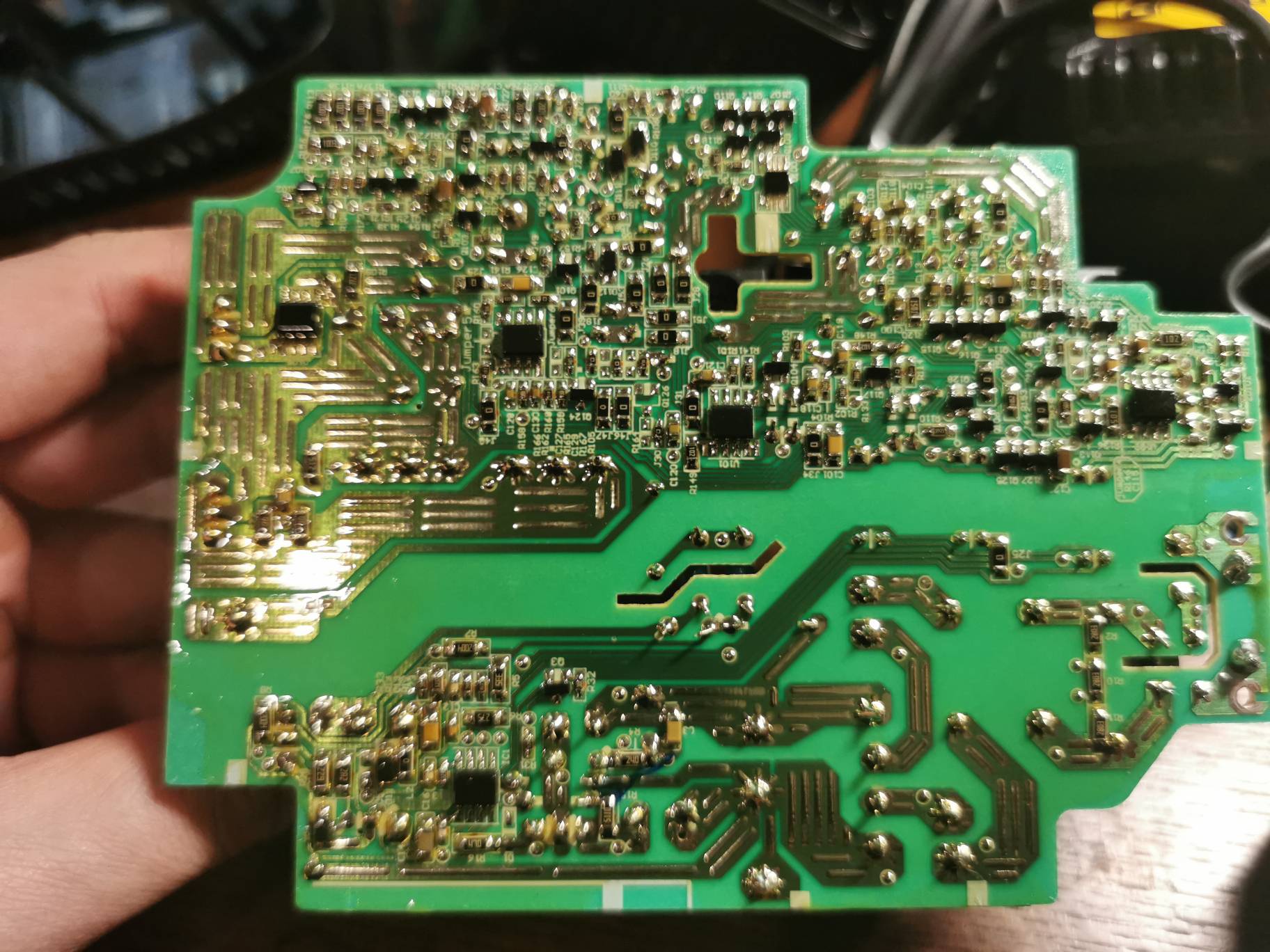

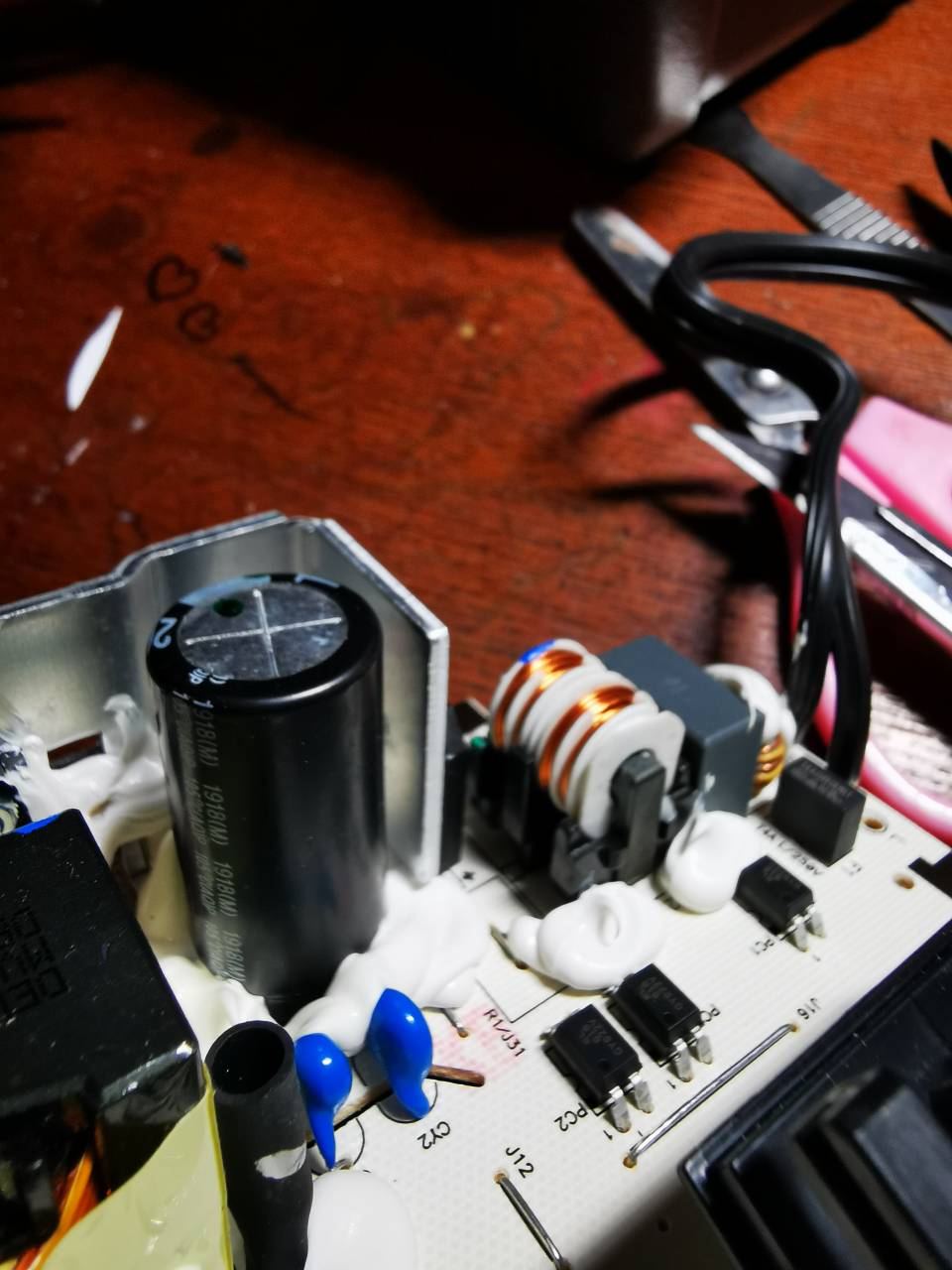

比较了一下，发现好多原件都不一样，甚至走线都不同。

坐看云起live · 发表于 2020-12-8 21:25:57

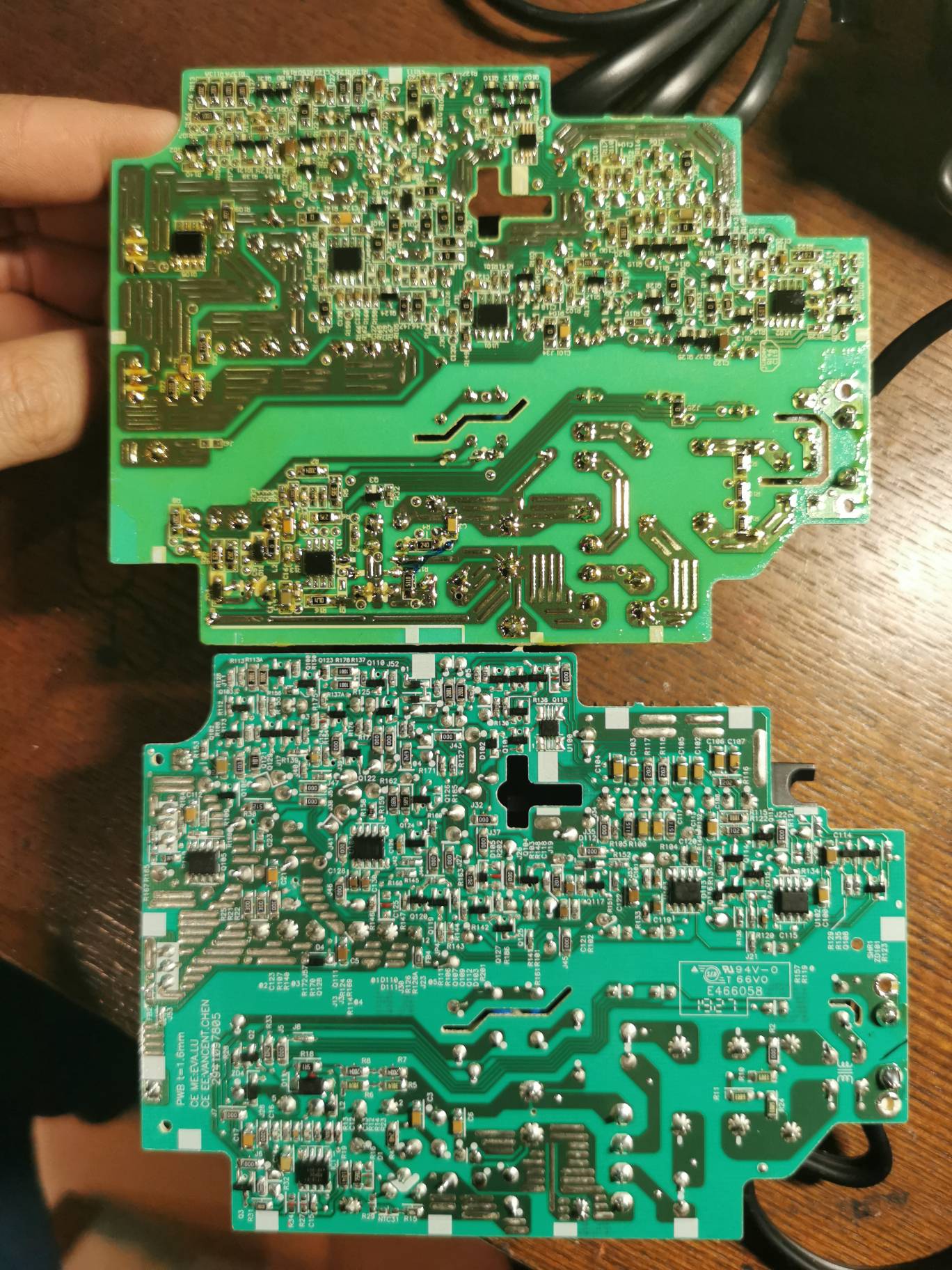

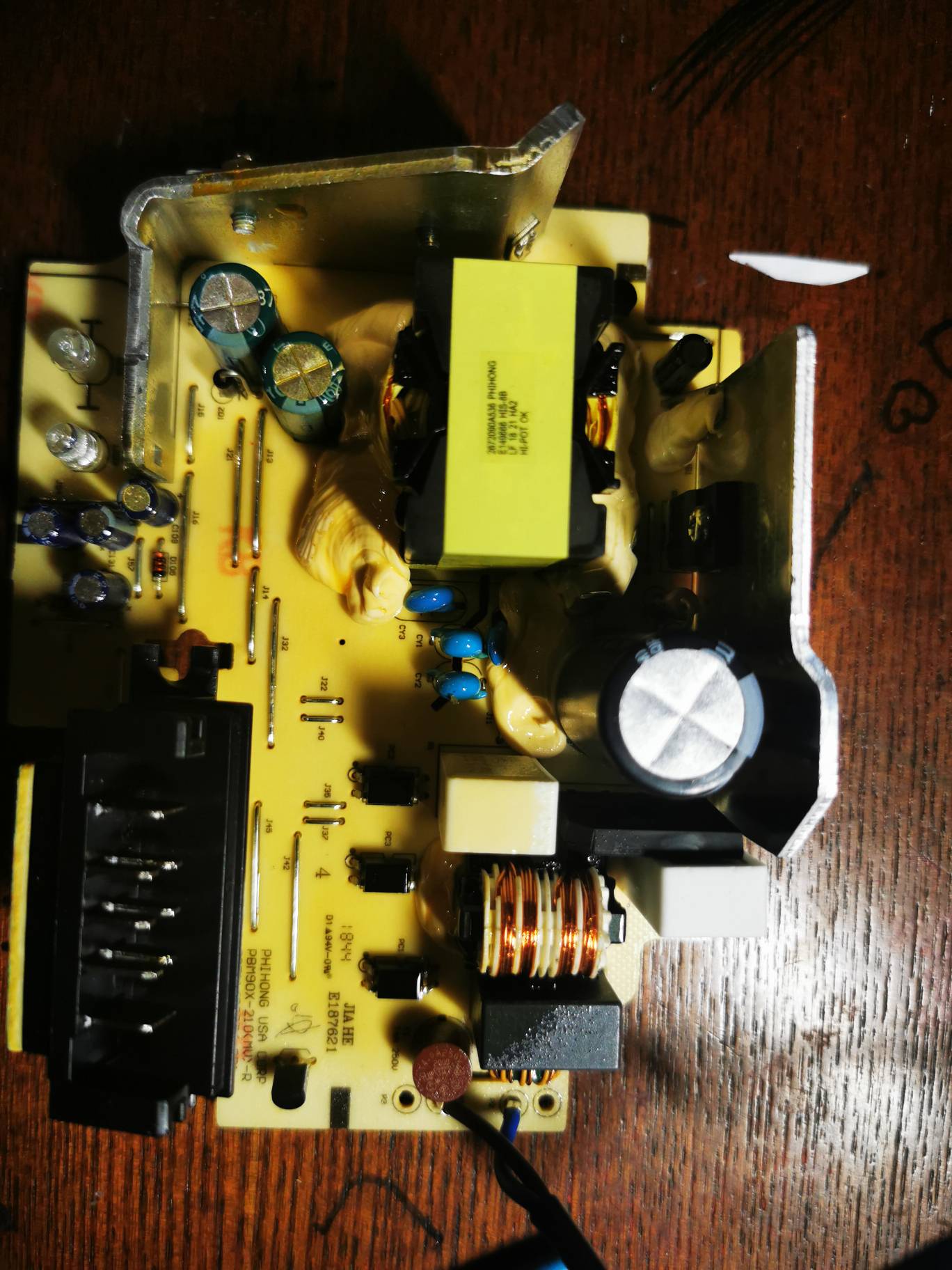

发黄色的是115 220伏的板子。

TL168 · 发表于 2020-12-11 07:26:01

坐看云起live 发表于 2020-12-08 21:225 v) N- J0 \9 X. q, f) J9 v' j1 S
比较了一下，发现好多原件都不一样，甚至走线都不同。

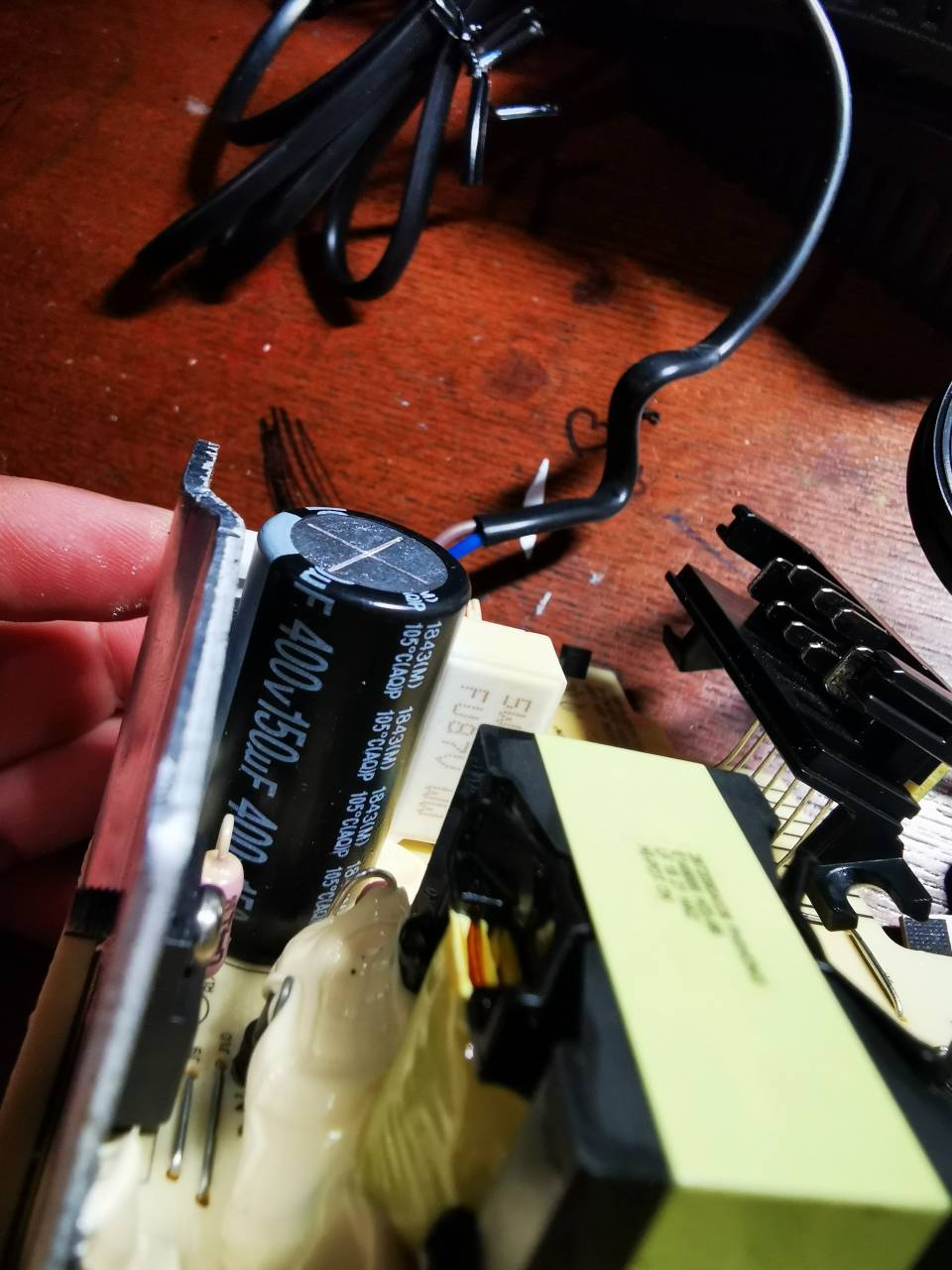

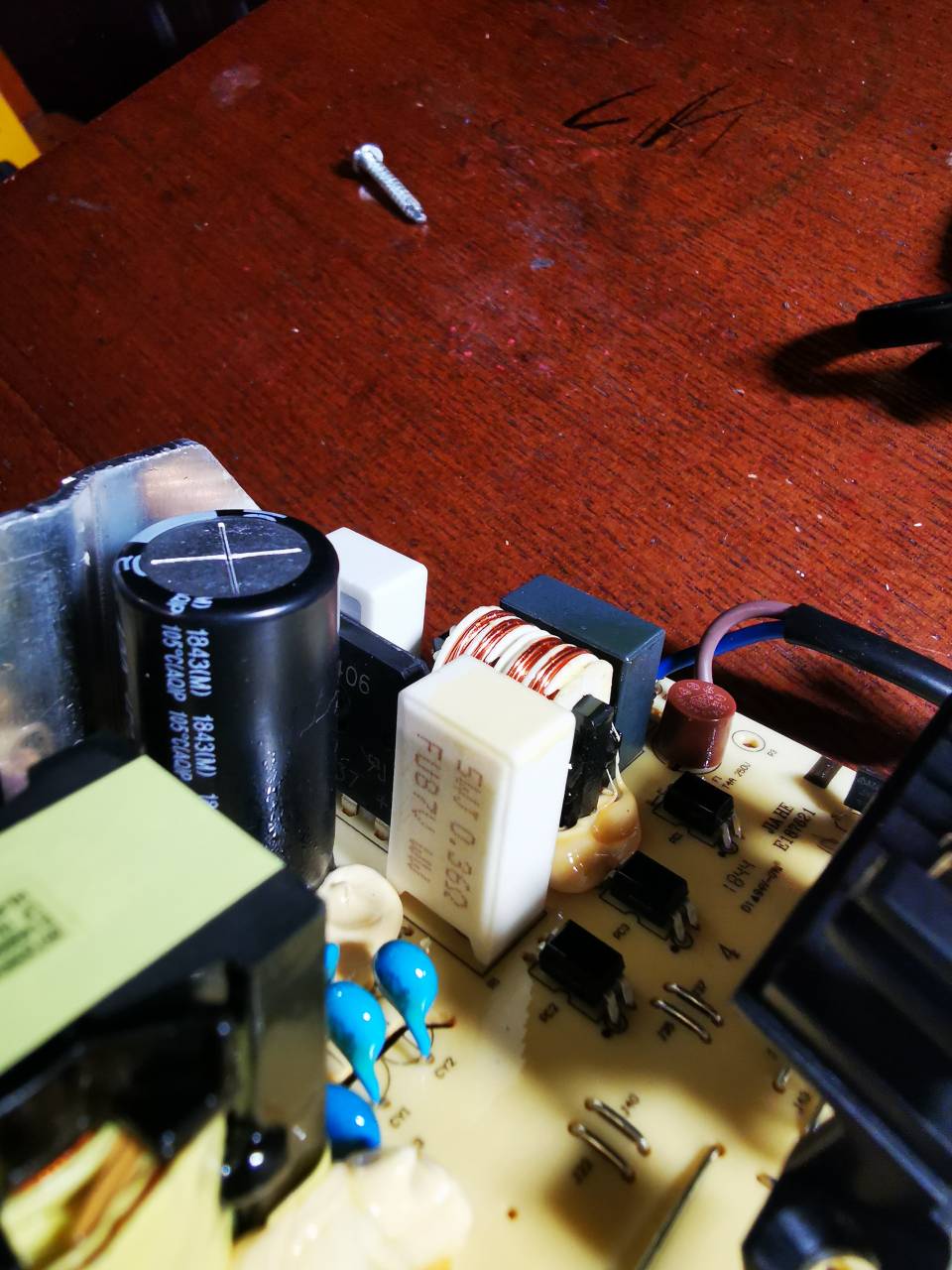

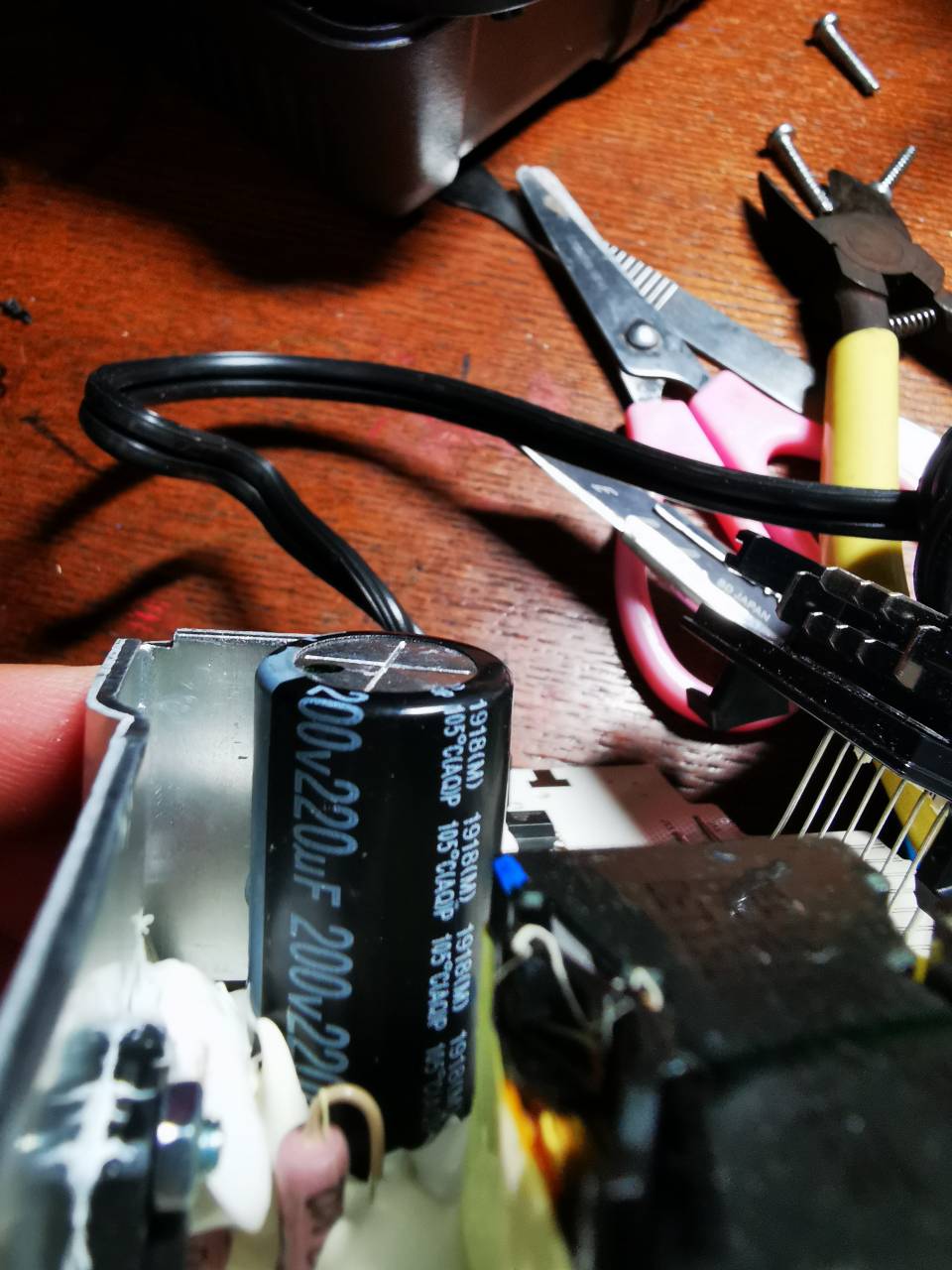

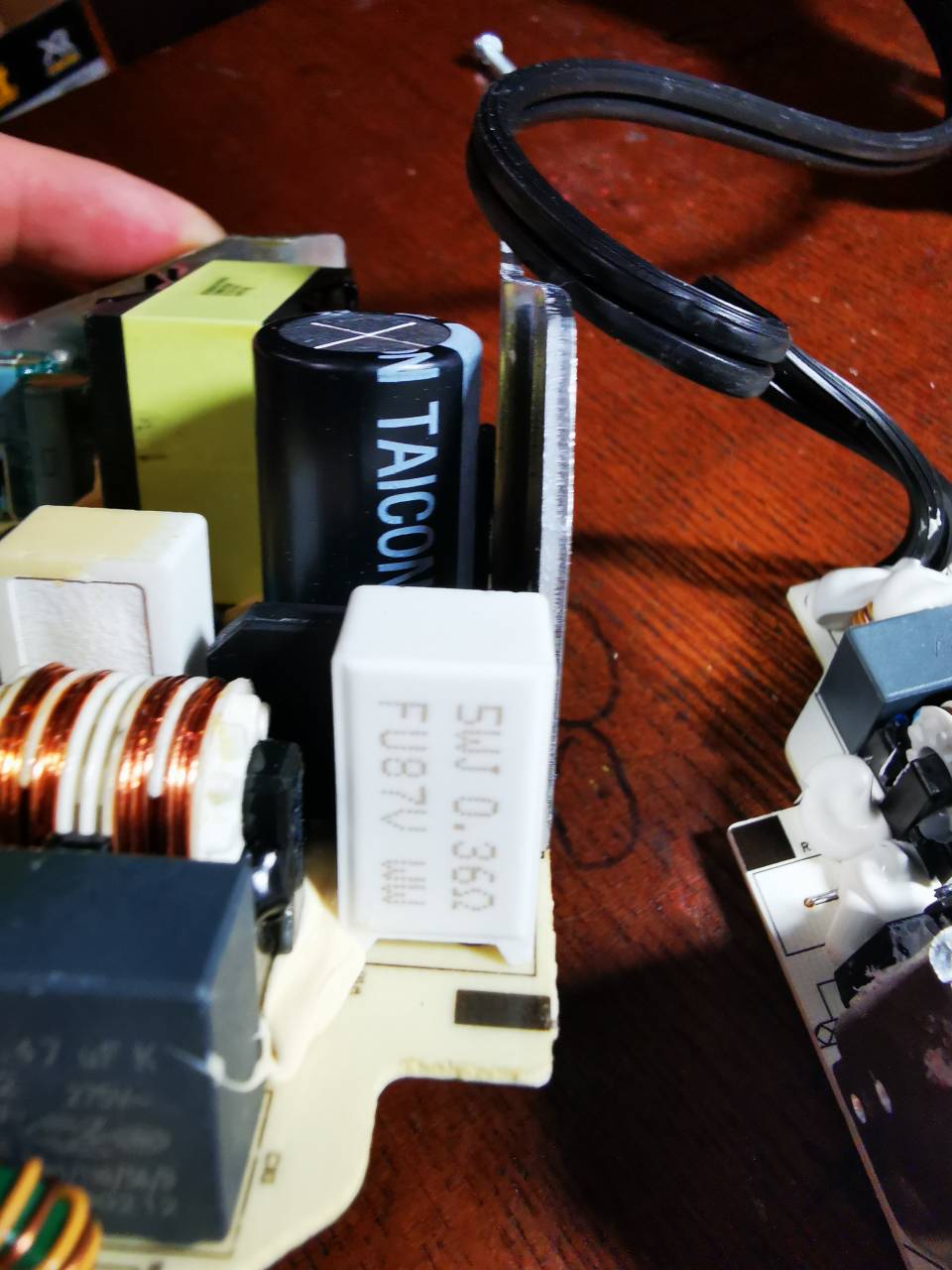

从你贴的图看，最明显的变化：1. R1、R1A由短接变成0. 36/5W水泥电阻；2. 220uf/200V铝电解电容变成150uf/400V。

TL168 · 发表于 2020-12-11 07:27:32

坐看云起live 发表于 2020-12-08 21:25
+ v/ |1 @( ?# B/ Q2 c" P发黄色的是115 220伏的板子。

贴的图不清楚，看不出细节的变化。

yycan · 发表于 2021-7-4 13:11:24

楼主高手，请问下我也有这个115充电器，买来就改过220v的、但是现在充电黄色指示灯闪，好像是说电池过温保护，电池其它充电器正常，请问这咋维修呢，

TL168 · 发表于 2021-7-4 17:07:59

yycan 发表于 2021-07-04 13:116 k G: ^/ [$ e+ y# ^' A
楼主高手，请问下我也有这个115充电器，买来就改过220v的、但是现在充电黄色指示灯闪，好像是说电池过温保护，电池其它充电器正常，请问这咋维修呢，

高手还谈不上。你的问题涉及的电路还没分析过，不过应该不难，估计是充电器温度检测电路故障，可以将这部分电路修复或者屏蔽。

TL168 · 发表于 2021-7-5 00:04:44

TL168 发表于 2021-07-04 17:076 C+ l% L6 ]! f. W) D/ {
高手还谈不上。你的问题涉及的电路还没分析过，不过应该不难，估计是充电器温度检测电路故障，可以将这部分电路修复或者屏蔽。

想了想锂电池充电时过热还是有一定风险的，等我有空儿帮你看看，争取能给你点具体的建议，尽量去修复吧！

TL168 · 发表于 2021-9-8 11:46:37

yycan 发表于 2021-07-04 13:110 C0 \) O% {5 X7 [- G+ l3 O3 J
楼主高手，请问下我也有这个115充电器，买来就改过220v的、但是现在充电黄色指示灯闪，好像是说电池过温保护，电池其它充电器正常，请问这咋维修呢，

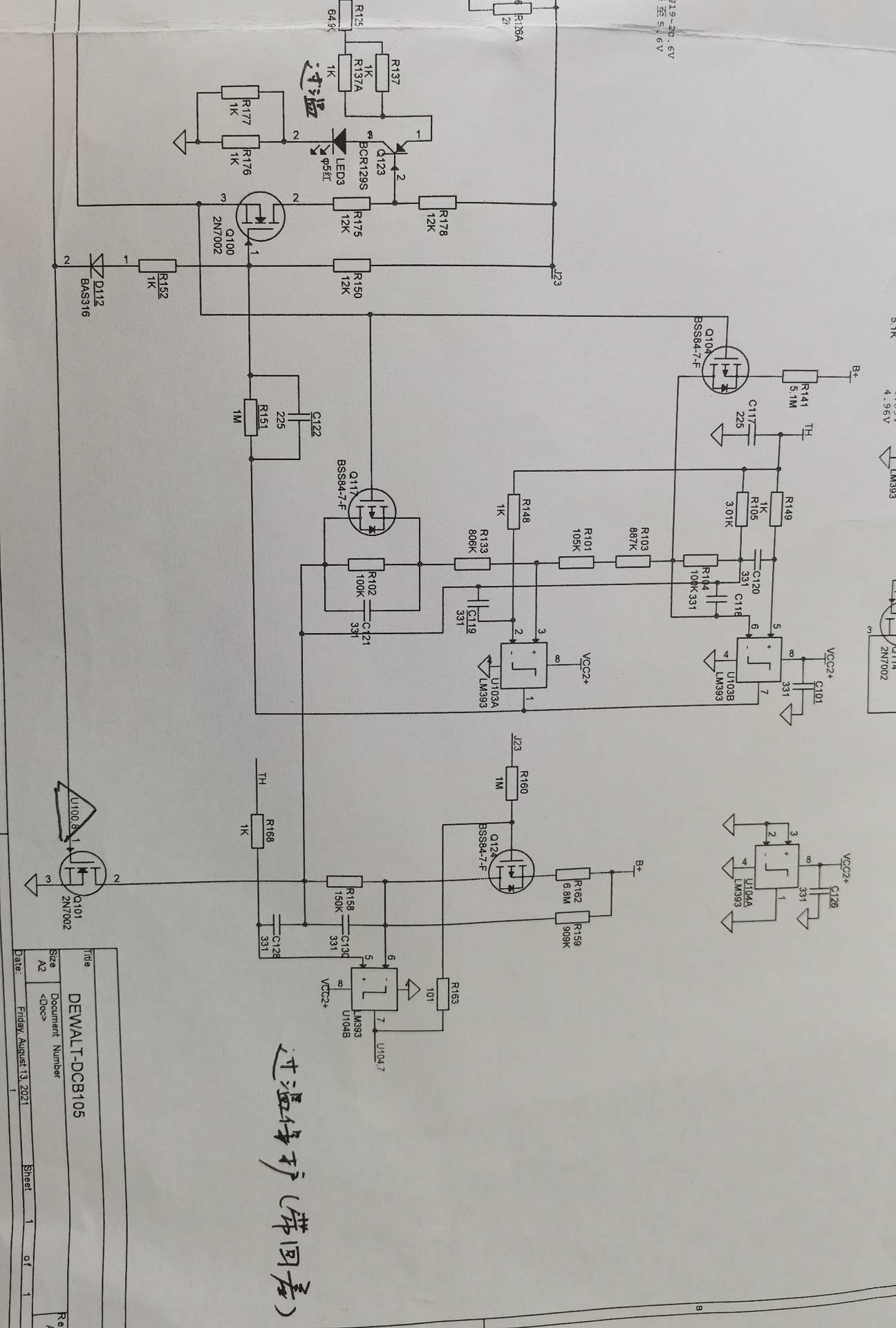

抽空画出了电池过温保护部分的电路图，你看一下，用万用表测量两个比较器（LM393）各点对地的电压，我可以帮你分析一下。

laosu · 发表于 2021-9-28 17:08:29

拜读大作

TL168 · 发表于 2021-9-28 19:45:40

laosu 发表于 2021-09-28 17:08+ ?) T" P6 Z8 r
拜读大作

谢谢！大作谈不上，小打小闹！
