美行得伟充电器DCB115输入电压由110改220

TL168 · 发表于 2020-3-3 11:48:49

木工小跟班发表于 2020-03-03 00:42- v5 ?! ?. ]( ~
本帖最后由木工小跟班于 2020-3-3 00:46 编辑
' s4 j4 ^' I) N9 q. g+ u$ ?. T# R% ^* K. w( m0 z6 c, ~
能不能把换好的地方拍个照片让我们这些不懂电路的照葫芦画瓢，谢谢

你的充电器版本和我的一样，下午我照个像发给你

TL168 · 发表于 2020-3-3 11:57:34

为伊不悔发表于 2020-03-03 10:05
; Y d" Y) e& Y2 Q) o. j可以请教关于110v尼美电磨变压器的问题吗？我把110充电器插到220去了，现在好像不能充电了？如何修理？求教谢谢。

一般都是电容耐压不够击穿损坏，电容击穿时有较大的电流，所以这以前的器件（如输入保险丝或NTC电阻）可能烧毁，没有输入保险丝的有可能会将一段相对较细的印制线烧断，功率管、全桥等功率器件耐压较高，一般没有问题。可以发个照片帮你看看。

Strong_Li · 发表于 2020-3-3 12:53:36

要向楼主学习开关电源知识

TL168 · 发表于 2020-3-3 13:43:02

木工小跟班发表于 2020-03-03 00:42
: H# U- I2 N& K2 H& R. \9 K  E本帖最后由木工小跟班于 2020-3-3 00:46 编辑
- ?* @- Y3 G) q  X" j
5 f  V! V4 {1 R5 y能不能把换好的地方拍个照片让我们这些不懂电路的照葫芦画瓢，谢谢

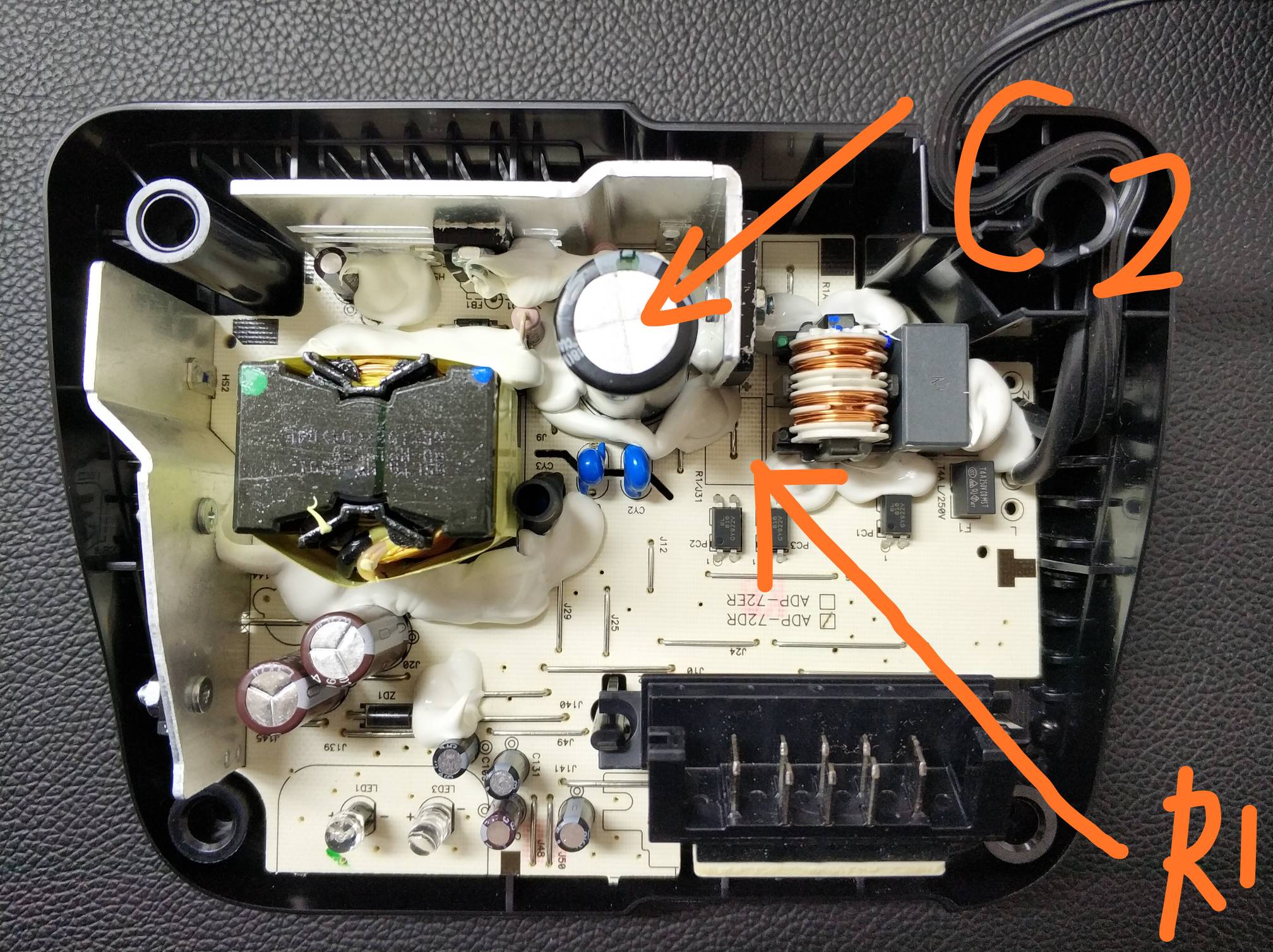

工具不在，没法将充电器开盖，我就用以前的照片先示意一下:目前需要更换的器件就两个，都在印制板的正面，C2和R1

bdqhd · 发表于 2020-3-3 19:03:58

这个充电器是不是110-220通用版？换电容就可以适应110-220v？

TL168 · 发表于 2020-3-3 19:16:46

bdqhd 发表于 2020-03-03 19:03
# M) l2 O' \4 r4 i这个充电器是不是110-220通用版？换电容就可以适应110-220v？

是的，110用当然可以，220只是凑合能用（目前改动量最小），不是最佳工况。

木工小跟班 · 发表于 2020-3-3 21:06:05

TL168 发表于 2020-3-3 13:43
& a* K! Y/ v% i s* p; J' c工具不在，没法将充电器开盖，我就用以前的照片先示意一下:目前需要更换的器件就两个，都在印制板的正面 ...

非常感谢

semiwako · 发表于 2020-3-4 13:15:49

厉害了，等待楼主的精改方案！

Lambo · 发表于 2020-3-10 16:15:30

厉害了，楼主，佩服

sun9v9 · 发表于 2020-3-26 12:58:00

你好楼主！看了你的贴子我也想改一下，我的是112型的（美国带回），跟你的115不太一样。请教一下，是不是换C2, 100uf/400VDC和R1,10Ω/Φ10就可的？还有就是R1没有找到，请给与指明位置。不胜感谢！

garyzhang · 发表于 2020-3-26 15:33:05

有些充电器还要改压敏电阻。

TL168 · 发表于 2020-3-27 12:57:16

sun9v9 发表于 2020-03-26 12:58( t# N2 a/ D- k! k7 |) A( k
你好楼主！看了你的贴子我也想改一下，我的是112型的（美国带回），跟你的115不太一样。请教一下，是不是换C2, 100uf/400VDC和R1,10Ω/Φ10就可的？还有就是R1没有找到，请给与指明位置。不胜感谢！

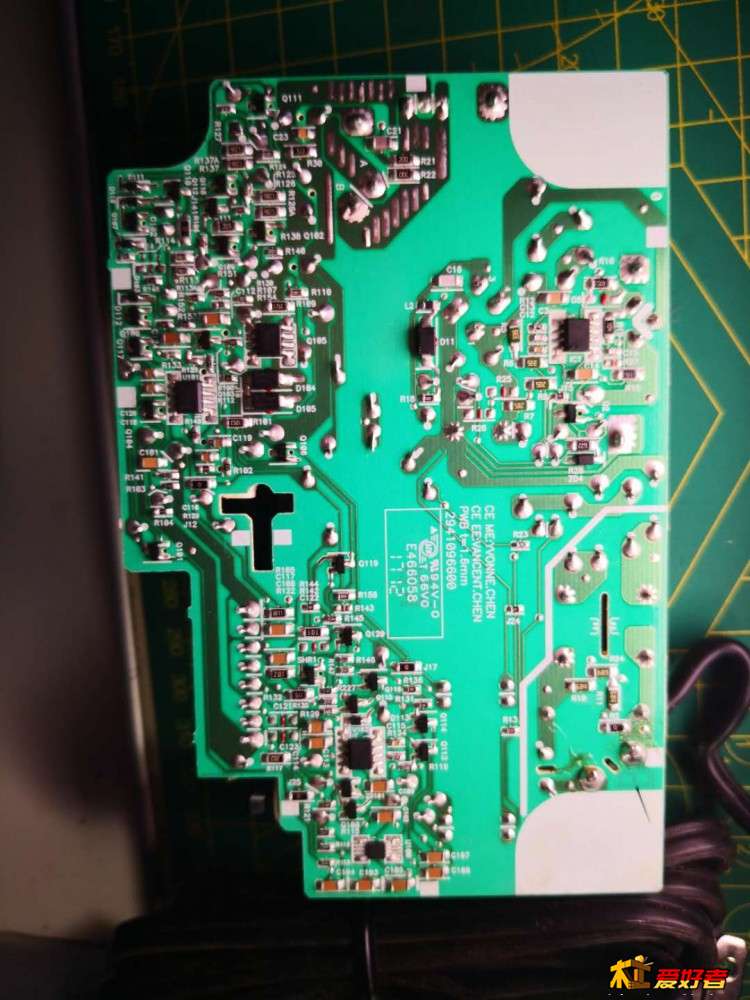

拍个印制板背面我看看

sun9v9 · 发表于 2020-3-27 17:36:10

好的。谢谢！

whzjq · 发表于 2020-3-29 10:41:36

专业就是不一样

TL168 · 发表于 2020-3-31 00:15:20

sun9v9 发表于 2020-03-27 17:36, k" m* n2 Y @# ]3 b# ]+ T; j
好的。谢谢！

你把C2换成100uf/400V，然后把电容C2上方的短接线J1换成热敏电阻估计就可以了
