DIY中型台锯千元解决方案

myydno1 · 发表于 2020-2-4 23:12:09

0风之竹0 发表于 2020-2-4 21:32. {1 H ]5 n- |9 Y% d, [3 f; a
噪音还行，视频里用的还是220v直流电机，噪音估计比窜激电机小很多的。主要还是台面共振，视频里可以看 ...

嗯，听视频里面就是机身台面等的共振噪音。
因为材质固有特性的限制，木板机做的再完美也只能这样了。

0风之竹0 · 发表于 2020-2-4 23:24:06

这楼讲一下台面把。起初考虑过大理石，后来找不到卖家就放弃了。后来考虑了下铝合金型材，感觉还行.15180铝合金型材18厘米宽。假设主台面60厘米宽，50厘米长。PS：我的铝合金框架面是50*50的，主台面60*60左右就行了把。用15180的话只要3块再加上2根滑槽，长度也就够了。滑槽和15180型材固定在5里板或者9里板上做成主台面，我认为可行。后来我没做，单单只用了多层板做为台面，是我觉得多层板对我来做足够用了。成本的话15180 这家店铺 67一米，按台面60宽算，120元左右把。加上运费和切割损耗，不会超过140元。还有一种方案就是18厚多层板然后上面铺一层2~5个厚电木板，价格也算不过。
PS:咸鱼上有人出小金刚台面600块大洋，谁有兴趣？

myydno1 · 发表于 2020-2-4 23:36:09

0风之竹0 发表于 2020-2-4 22:17
0 X6 ^1 ^9 J9 \1 k! o这楼主要讲一下电机和锯轴吧，毕竟是台锯心脏。起先我用过一个德昌的4碳刷暴力电机，那噪音，每次开机我都 ...

那些775 795 997 895电机，标称的都是短时峰值功率（不是额定功率），不合适长时间使用的（时间稍微长一点温度就非常高）。

跑步机电机很不错，功率非常足（长时间使用额定功率），噪音也很小，我就是用跑步机电机做的。我常常锯20mm的铝合金板轻轻松松。

http://www.zuojiaju.com/thread-919131-1-1.html

0风之竹0 · 发表于 2020-2-5 00:24:02

myydno1 发表于 2020-02-04 23:362 M" `" H4 t. `% `0 @! R& ^
那些775 795 997 895电机，标称的都是短时峰值功率（不是额定功率），不合适长时间使用的（时间稍微长一点温度就非常高）。6 Z! u: `/ Q7 [7 c: J0 `
3 v: h4 R4 w; j$ n
跑步机电机很不错，功率非常足（长时间使用额定功率），噪音也很小，我就是用跑步机电机做的。我常常锯20mm的铝合金板轻轻松松。6 r" t: x& P3 `
: g9 o5 n# f$ N4 K: K/ p$ O
http://www.zuojiaju.com/thread-919131-1-1.html

哈哈你的帖子我看过，论坛里全部的DIY台锯我基本都看过。b站上的DIY台锯的视频我基本也都看过，我要是会翻墙，就去外面看了。

来自安卓APP客户端

myydno1 · 发表于 2020-2-5 00:25:53

0风之竹0 发表于 2020-2-5 00:24
& \6 h9 f1 v. I1 _6 u6 o* Y" j哈哈你的帖子我看过，论坛里全部的DIY台锯我基本都看过。b站上的DIY台锯的视频我基本也都看过，我要是 ...

哈哈哈

我也常常看老外的视频，主要是学习别人的设计。

0风之竹0 · 发表于 2020-2-5 00:25:55

myydno1 发表于 2020-02-04 23:364 T' b8 U0 w3 |' c; n e% i9 c9 w
那些775 795 997 895电机，标称的都是短时峰值功率（不是额定功率），不合适长时间使用的（时间稍微长一点温度就非常高）。
- Q! g2 k% o. {. g9 c6 H4 b2 \- h
! N: @- c- l7 l3 u跑步机电机很不错，功率非常足（长时间使用额定功率），噪音也很小，我就是用跑步机电机做的。我常常锯20mm的铝合金板轻轻松松。* f; R! ^ W: P2 s$ K% x! D) {

4 z8 e+ E3 v4 f" P# t( a& ihttp://www.zuojiaju.com/thread-919131-1-1.html

你后来有把台面的滑槽铣出来吗？

来自安卓APP客户端

清和博衍 · 发表于 2020-2-5 02:05:32

配件都罗列出来了，楼主有心。

来自苹果APP客户端

艺海同道 · 发表于 2020-2-5 05:28:15

战场归来发表于 2020-2-4 21:58
/ M% O* j$ s4 ^ B) p- r: ]成本不高，做的也不错。但是个人认为：机器还是以铁为主制作为好，虽说制作有些难度，但是精度和耐用性要好 ...

版主意见很对.支持!

myydno1 · 发表于 2020-2-5 09:07:18

0风之竹0 发表于 2020-2-5 00:25
5 b, ?& C2 ~! j: S9 b) G你后来有把台面的滑槽铣出来吗？

目前还没有，我已经做好横截推台，占时就这样用吧。如果以后有切角度需求时（我玩金工，切角度很少很少），我打算专门做一个多功能的角度推台板来用（不打算在面板上开滑槽）

浦发大 · 发表于 2020-2-5 09:11:33

都试过了，还是买台成品好经济实惠还省时间力气精力，参考文献。

来自安卓APP客户端

0风之竹0 · 发表于 2020-2-5 15:43:23

本帖最后由 0风之竹0 于 2020-2-5 15:47 编辑

这楼主要讲一下靠山系统把，B站上和论坛里的DIY台锯我基本都看过。
然后我给自己准备了3个方案。
1是吴新的靠山，可以说吴新的靠山除了贵应该没别的毛病了。
最早的时候，我买过半套吴新的靠山系统，所以暂时把这个纳入待选方案。

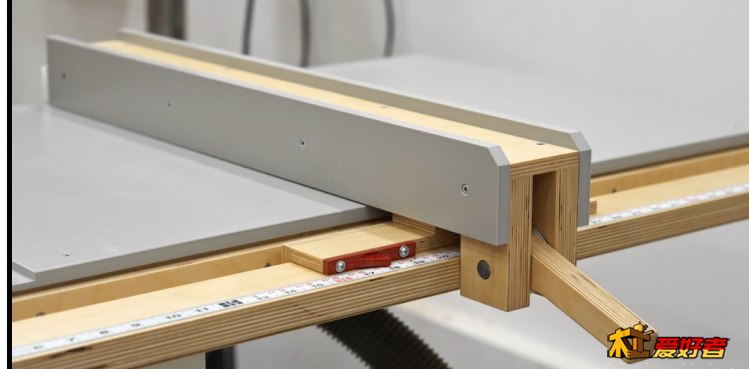

2是B站上外国老哥的靠山系统，成本极低。

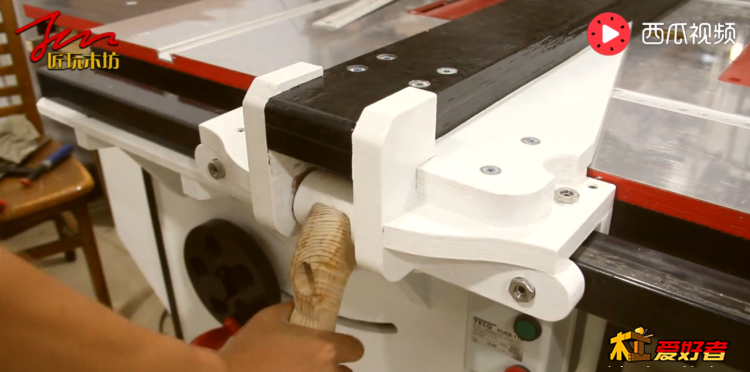

3是国内大神的DIY台锯大熊猫的靠山系统，制作复杂，调节方便。

原先我是准备仿造国内大神的靠山系统的，1是因为我有一根现成的1米长40*40的铝合金型材可以作为轨道，2是制作虽然麻烦，但是难度还不算大。我设计模型制作好的，连需要五金件也已经买好。
但最后我还是改变了主意

，我仔细想了想，我已经有半套吴新靠山了，难道就仍那里不用吗？然后我一边做二不休花了100多买了2根1.22米的吴新导轨。

还有开关我也已经选好

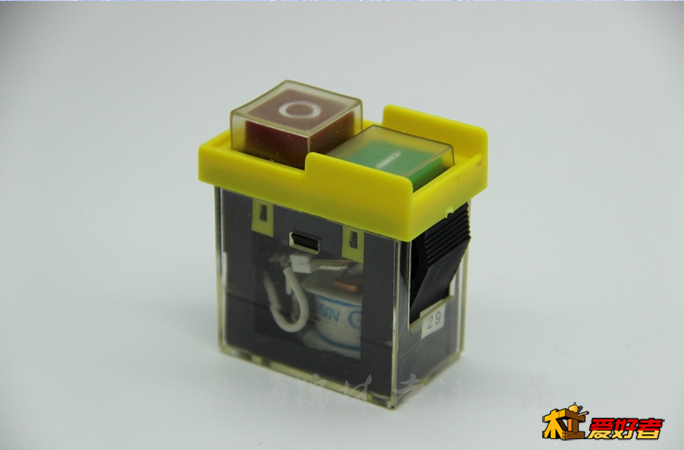

这样的电磁开关只要15元。样子做成这样，美滋滋。

还有说下推把，大家还是选择吴新推把把，乞丐版175你值得拥有

0风之竹0 · 发表于 2020-2-5 16:32:36

最后统计下成本
顶配版本：

锦迪204锯包运费                      113
2个内径12的外球面轴承座             18
304不锈钢丝杆                               7.5
4寸精密轴承合页 +螺丝钉什么的    50
1.1千瓦单项电机淘宝价                340
（电机大家可以看情况入手，我个人觉得淘宝上的电机贵了，大家想买新电机的话，可以就近解决，二手的单项电机咸鱼上200左右一大把，都不影响使用。）

内箱部分总价：528.5

外箱部分大家还是用木板做吧，价格计入1张多层板内
18厚多层板                               155

主台面选用铝合金型材
主台面以60*50算，1.8米的15180铝合金新材切成3断，再加上2条滑槽，主台面就是60*60了，然后一起固定在5里板上，副台面就用多层板把
15180铝合金新材    120
5里板一张                60
一些必要的紧固件    20
60滑槽2条                32
台面总价                232

靠山吴兴整套1米款 450

吴新推把                320

电磁开关                      20

最后咬咬牙上给咸鱼上的碳钢耳轴 290

总价  1995.5

适合DIY发烧友配装

虎目寸光 · 发表于 2020-2-5 21:08:26

技术贴，确实是用心了

来自安卓APP客户端

BlueSky～ · 发表于 2020-2-5 23:40:19

0风之竹0 发表于 2020-2-5 16:32' G- h3 k* t. z: d2 I7 Q( w
最后统计下成本
5 {4 P$ A* \+ I! B2 L顶配版本：

拉倒吧。。这价格上成品。。有时间有钱折腾是乐趣的话，另外说。反正我宁可闲鱼捡二手

0风之竹0 · 发表于 2020-2-6 14:39:08

BlueSky～发表于 2020-02-05 23:409 S2 U; Q4 |4 A4 e) K/ i1 }" V
拉倒吧。。这价格上成品。。有时间有钱折腾是乐趣的话，另外说。反正我宁可闲鱼捡二手

都说了是顶配了适合DIY爱好者

来自安卓APP客户端
