新入西湖7045钻铣床，己翻新完毕，但不会接电，求指点

5029809 · 发表于 2020-2-2 02:28:22

28楼放了多少东西

机械狮 · 发表于 2020-2-2 13:06:08

不多

来自安卓APP客户端

机械狮 · 发表于 2020-2-2 13:06:29

大高高发表于 2020-02-01 19:28/ ~7 \, y: U: h
既然要玩这些大玩意，去电业局申请三相电吧，

在申请了，谢谢

来自安卓APP客户端

老慢牛 · 发表于 2020-2-2 15:57:33

gjgyshcn 发表于 2020-2-1 15:55/ X3 @" |3 f3 l# C8 ?2 F H% f
换单相0.75KW异步机，大约300元左右。买个单相入三相出的变频器价700元左右。如不需很细的调转速的话，换马 ...

换单相电机，是如意算盘，连换三相电机都不行以为，机器上面原装电机轴是19毫米直径，这种电机市面市面找不到。

yinyindc · 发表于 2020-2-2 16:56:36

机械狮发表于 2020-1-31 20:299 s+ b0 r0 Z5 U. M4 b
重新接线

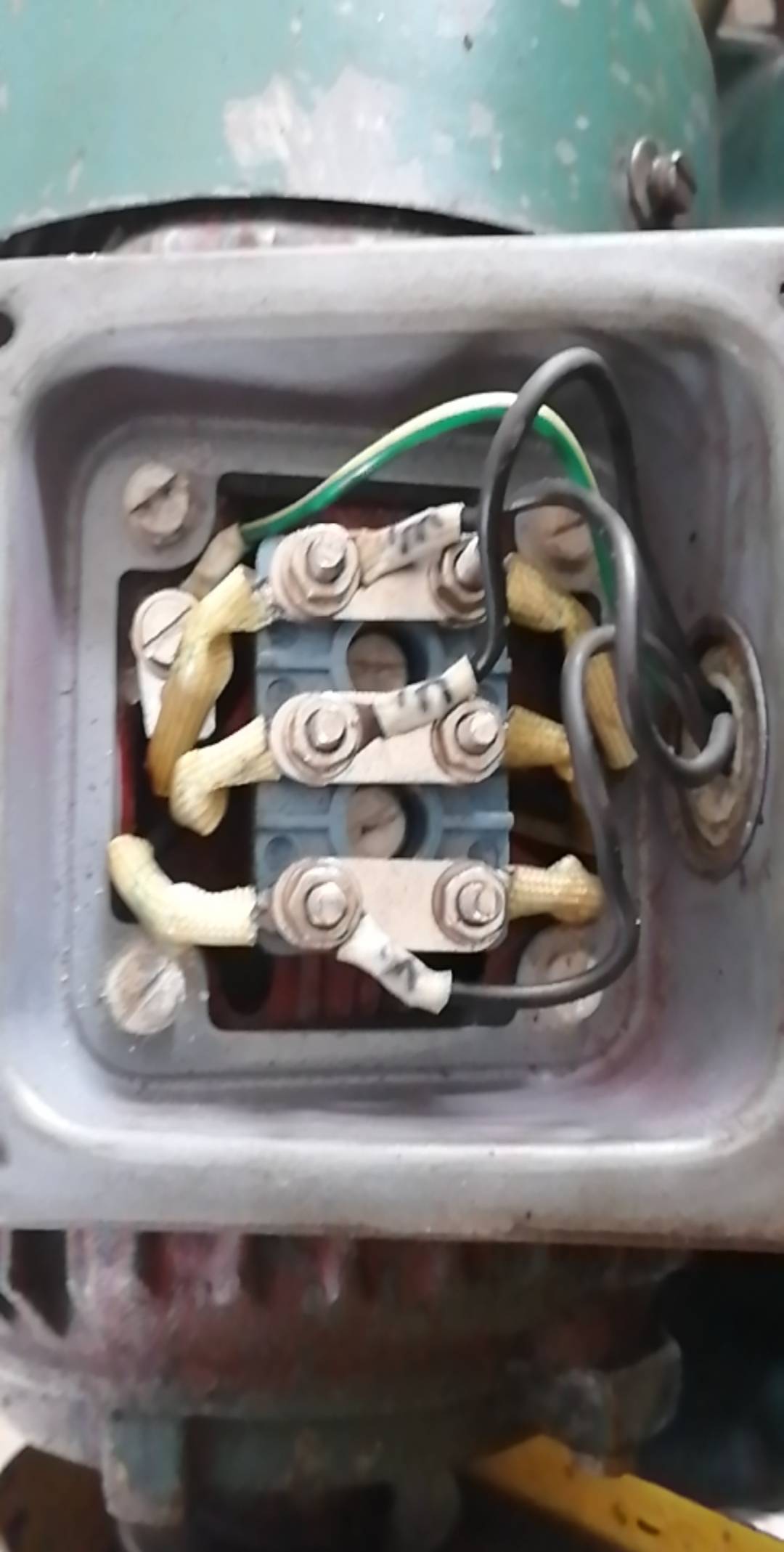

终于明白改用角接了

机械狮 · 发表于 2020-2-3 22:43:39

yinyindc 发表于 2020-02-02 16:56* ]% _3 Y. C, K) Z" ?% x1 G
终于明白改用角接了

谢谢指点

来自安卓APP客户端

杠杠师傅 · 发表于 2020-2-10 08:26:58

引线通过接触器主触头不用考虑变频器直接接过去就行了

来自安卓APP客户端

sun1129 · 发表于 2020-2-20 12:49:44

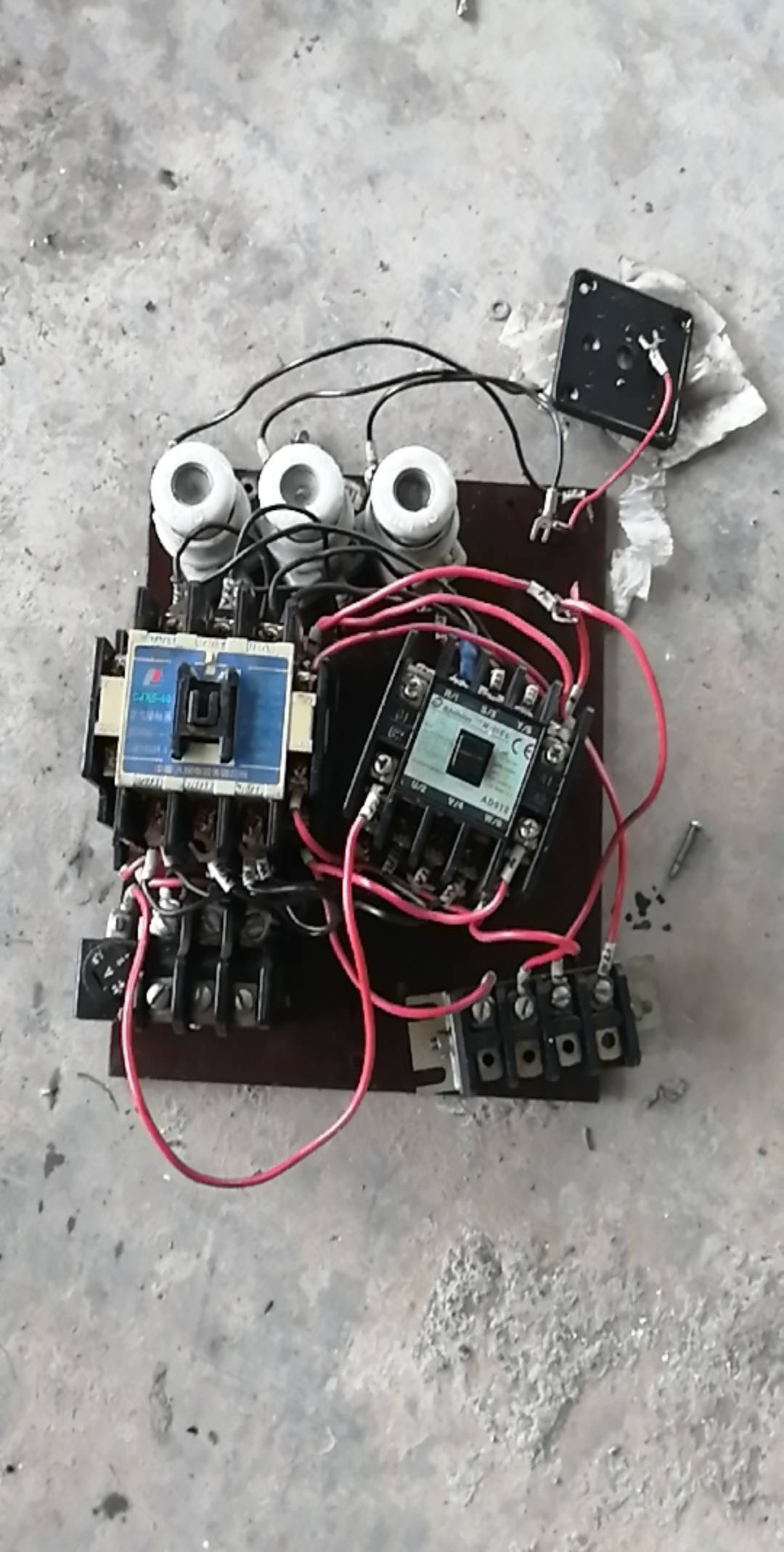

原来的电控箱拆了，都不能用！！
现在要搞明白，你买的变频器是220V输入三相380V输出，还是220V输入三相220V输出，如果是三相220V输出，电机定子线圈就改成角接，如果变频器是三相380V输出电机线圈接法不动！

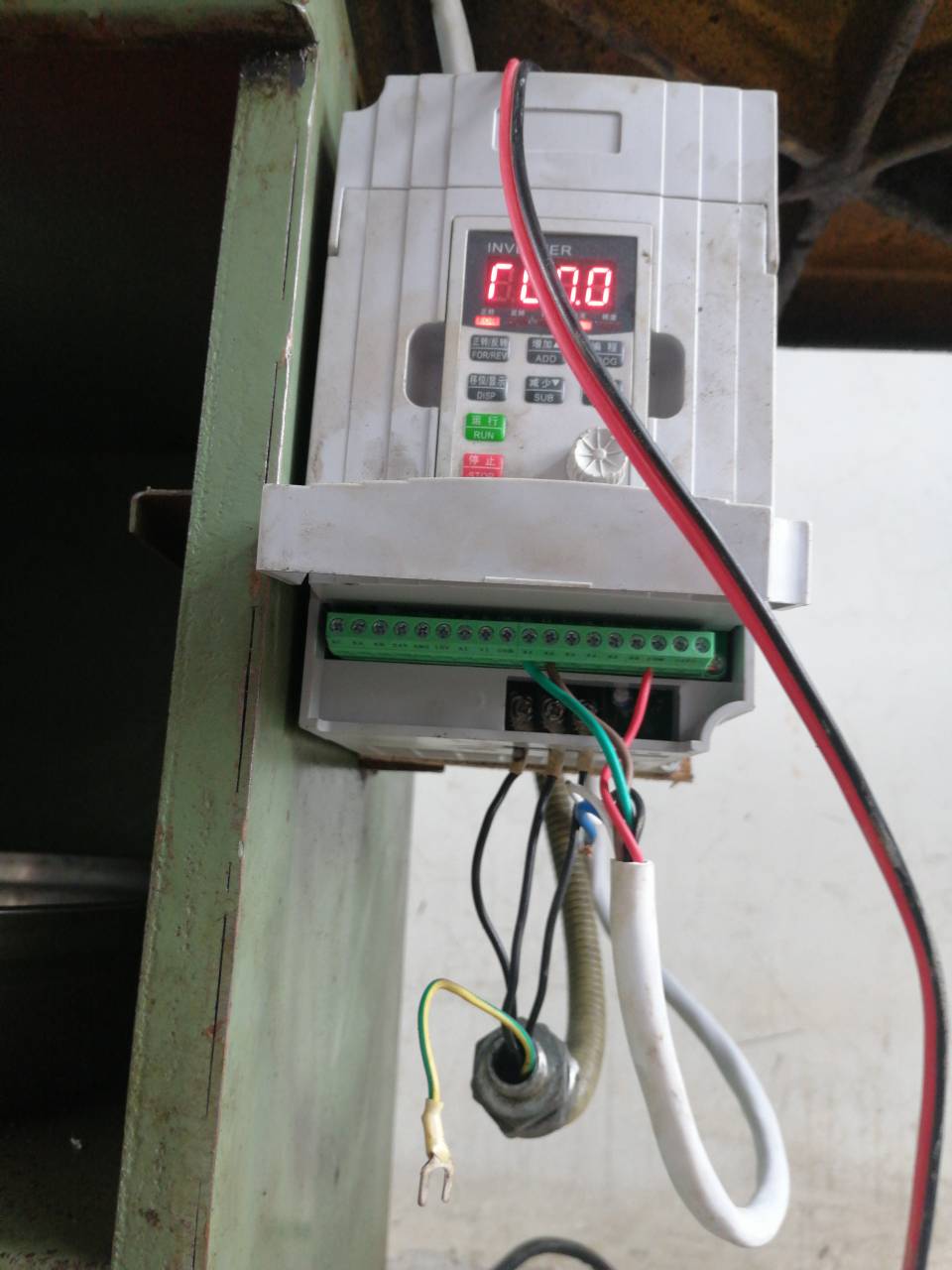

下一步将变频器接线，两根220V输入线接到变频器的S、T端（S接火线），U、W、V三根输出线接出来引导三相电机上，这时你就可以试机！将变频器频率旋钮拧到最小（左宁到底），变频器输入端接电，按变频器RUN按钮，慢旋频率钮，电机应该转动，这一步完成就确定该钻铣床的变频器好用！！
下一步你需要给电路加短路i保护器、接触器、正反转、自动进给等！总之，用了变频器后，原钻铣床的调速装置就不用了！
原来的电箱拆下扔掉！！！接触器什么的都换成220V或24V的！！

sun1129 · 发表于 2020-2-20 12:59:45

如果不是加工产品，我是不建议买这么大的，没必要！一年能用几次？我自己是用几次都有数的...

我建议买西湖7016，主轴虽然是莫氏2的，但肯定够自己在家用的！7016的唯一缺点是主轴不是通孔，不能使用正常的莫氏2铣刀及盘铣刀！！！我买来后自己把主轴改成通孔，可以使用M10拉杆，上拉铣刀！！！改后觉得才像个铣床！！

jiewei1020 · 发表于 2020-3-10 00:37:45

xyz123 发表于 2020-01-29 22:03; @, z$ t% y5 Y" {+ j( I5 s( u
本帖最后由 xyz123 于 2020-1-29 22:12 编辑
" P7 j# v  k6 k: \3 N/ U& B& Y) ]4 d2 a+ F* O; p
翻新得漂亮。
0 e& H3 J9 i* R0 c; y! e+ `: E花多少钱啊？4 U' R3 N- E# ]$ ^- h" G/ e7 x
底架、底座、鞍座、工作台、立柱、主轴箱、电机，这几大块分开来，各自重量能一人搞定吗？我小车床约2kW的电机估计都三四十公斤，抱起费力。
3 ~( C1 q% H& I# u( S, b9 K# ^; @  o& N# k! T; R; M( i
用变频器的话就不需原来的控制电路了。将变频器的启、停、正反转几个信号和调速电位器接出来，找个电气塑料盒装上开关做成个控制面板。
9 {$ U/ R6 Y  g. S# X8 a7 s周到一点的话，再加上紧急断电、机械开关断开电机接线、急停用的脚踏或甩手触动开关。1 z. A9 Q8 s' C  L* {& \
; c5 P3 w  B# \0 C8 W& k9 i
电机最好是能接成220V △接法的。1 t' a/ Q- B  {. c
若电机只能是380V Y接法，220V单相输入的台达变频器可设置输出电压最大到255V，简单地用，电机只是转速比额定值低约10％，不太影响。: K9 F$ S$ c. h4 T# c
若原电机是双速电机，接线就有点复杂了。
: X  e+ ^8 p9 Y" u8 ?$ c7 K5 Z5 d. _
方立柱、齿轮变速，很扎实的样子，不知运转起来声音如何。( O2 m% t+ F. K# h+ `$ C/ r! j
用过圆立柱的西湖小钻铣，不怎么精致，简单打个孔挖个槽还可以。
. ~6 ^0 H  q  q" a' O3 f9 k) K2 J
$ C7 @. x/ Y) I% {+ D- p8 |- G金工用的台钻、钻铣并不适合玩木头，主要是立柱行程太短，装个台钳就不剩多少空间了。立式台钻的立柱空间才较充分。
