新入西湖7045钻铣床，己翻新完毕，但不会接电，求指点

straypoint

机械狮 发表于 2021-1-25 14:37
只能通过变频器控制正反、快慢

: V2 e1 v1 N7 T5 Z" ?$ v好的。我手里正好有一个750W的变频器，我看能不能自己改一下，没办法接入380V就是很麻烦。
! t0 i% v8 X& ^% k

brain

小伟来啦 发表于 2020-5-31 12:49
7 Z1 G3 W( P+ P/ K* R你好看了你的帖子，现在有些问题能解答还请帮忙看下，图3接线我看了下你的，基本还能理解一些，图2的这个接 ...

+ ]: S6 ~9 Q6 F8 L: M

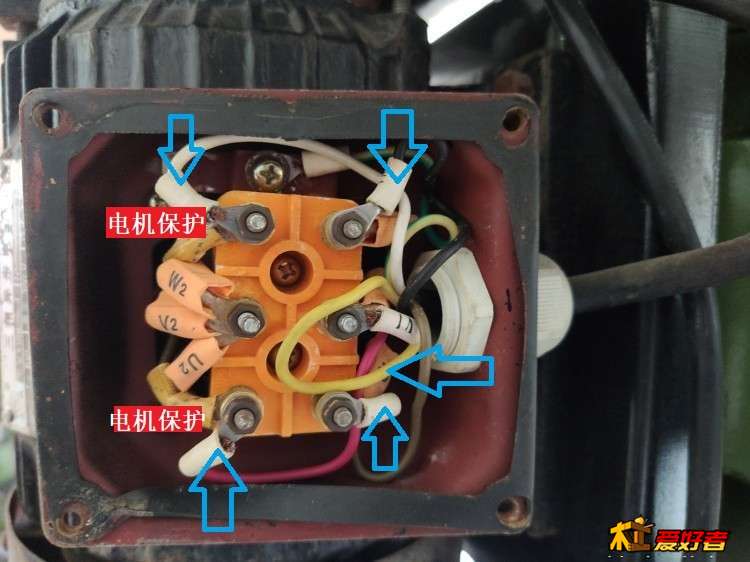

红色是热保护，悬空不接，蓝色的线都拆了，剩下就是U1,V1,W1和U2,V2,W2,按三角接法到变频器
) m% W9 K$ u; k( O& p; v

无敌绵羊鹰

电机改成三角接法 但启动电流会大很多 扭矩反而会下降 如果直接改 还要看接触器线圈电压 反正一堆麻烦事 这种齿轮传动 启动扭矩都挺大的 一般人没必要买7045
