限位问题求教

钢钢

木头就是木头啊 发表于 2019-12-28 12:06
* I" t# r! w" R, j# N我再多嘴一句，就是你前面说的跳线帽的事，那时我有些忙，看别人说了我也没太去看，如果你这个限位是NPN型需要把跳线插上（短接自供5V信号），因为NPN提供的是0V对地信号没有电压，如果是PNP型，需要把跳线拿掉，需要串电阻

嗯我懂，就是没找到NPN不要串电阻的直接证据，要是不要串，我直接把电源在机箱里接24伏开关电源了。

来自安卓APP客户端

配料

钢钢 发表于 2019-12-28 12:07
可能是卡的版本不一样吧，我的说明上说要。
3 Y5 S& _: l* [* [: u+ z9 s其实电路分两块，一块是开关功能供电，12-24V最好，二块是板 ...

2 }4 f3 O4 j% z4 x8 @4 \  这个还是要懂的，抽个时间去学一下吧。在这就不给您过多的解释了，还是看度娘理解比较深刻。昨晚给您发的私信看到了吗？
3 G0 e& D7 u6 A: m

配料

钢钢 发表于 2019-12-28 12:12
嗯我懂，就是没找到NPN不要串电阻的直接证据，要是不要串，我直接把电源在机箱里接24伏开关电源了。

+ Q* ~" F' g+ E1 Z1 K- y; P, A& b8 Y  接近开关直接接开关电源的24V这个是正确的操作，可取！

心佛即佛

钢钢 发表于 2019-12-28 11:29
哥，我觉得板对于信号输入这一块儿，不管是五伏还是多少，总会有一点电平容差率，不然没办法接线。
9 e+ Y, v& ?7 y! L% r2 T/ }6 x/ T现在集成电路这么发达，我不相信这点控压输出设计者会做得这么差。

不懂，我是测出来的电压数据

来自安卓APP客户端

钢钢

木头就是木头啊 发表于 2019-12-28 12:06
, J; m( V2 Q" k6 L! \5 l$ A* }2 |  }我再多嘴一句，就是你前面说的跳线帽的事，那时我有些忙，看别人说了我也没太去看，如果你这个限位是NPN型需要把跳线插上（短接自供5V信号），因为NPN提供的是0V对地信号没有电压，如果是PNP型，需要把跳线拿掉，需要串电阻

( G! ^8 Q9 L: y& @, y跳线的事是自己整明白的，拆掉后外接了线。

来自安卓APP客户端

木头就是木头啊

钢钢 发表于 2019-12-28 12:08
8 W1 H+ n2 a1 F, b! b# l虚线～

: f. ~" b7 ~( K* B) p  O1 I) a要不要串电阻的关键点在于限位的信号输出是24V信号还是干节点的，可以用万用表测下信号口对地的电压确定，实在不放心也只能用你这个5V供电的方法了，毕竟小心无大错，

来自苹果APP客户端

钢钢

木头就是木头啊 发表于 2019-12-28 12:33
5 b1 w0 T6 d; p" ?( D+ ~要不要串电阻的关键点在于限位的信号输出是24V信号还是干节点的，可以用万用表测下信号口对地的电压确定，实在不放心也只能用你这个5V供电的方法了，毕竟小心无大错，

7 c/ F$ [% a% N你果然厉害！！！这下果然懂一点了。

来自安卓APP客户端

钢钢

配料 发表于 2019-12-28 12:17
' K; P1 K/ ~+ e9 V  h  这个还是要懂的，抽个时间去学一下吧。在这就不给您过多的解释了，还是看度娘理解比较深刻。昨晚给您发的私信看到了吗？

: B2 _7 @% G6 I) G2 V6 V没注意，我找下看

来自安卓APP客户端

钢钢

谢谢三位哥哥的细致耐心指导！！！

来自安卓APP客户端

Sein850

钢钢 发表于 2019-12-28 00:24
你还问我价钱？我老感觉不是真的，不是行内内行人，我估计真的都买不到，除非官网、旗舰店啥的～

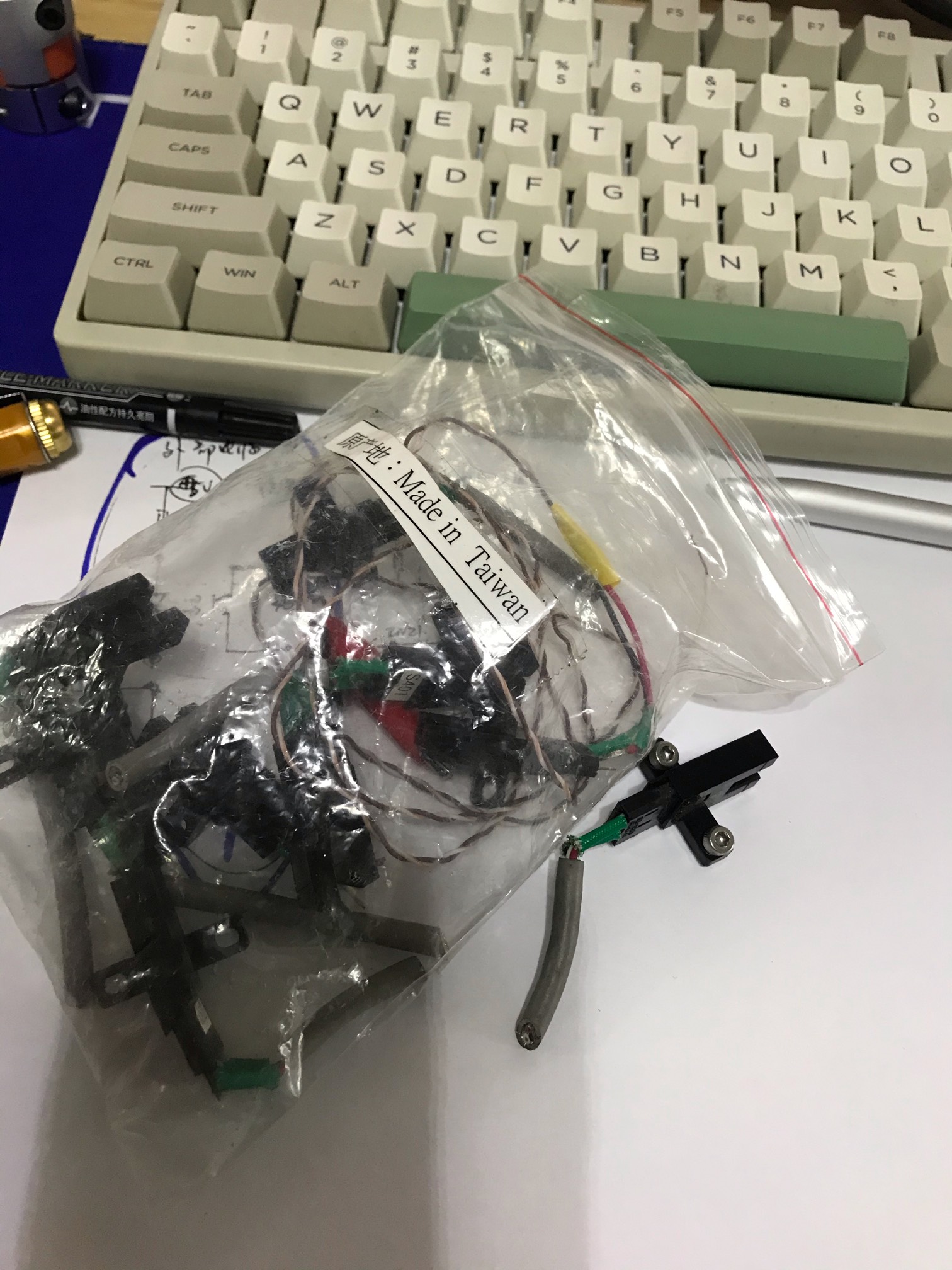

随便买一点，能用就算了。我也是鱼上随便买的，这次十三块，上次忘了～

我也鱼上买的 搞的拆机货 感觉不错 七块一颗 我感觉应该是真货

来自苹果APP客户端

钢钢

Sein850 发表于 2019-12-28 14:58
我也鱼上买的 搞的拆机货 感觉不错 七块一颗 我感觉应该是真货

' J, K0 m' E$ Z) v- r% [7 `& s有一点点像，

来自安卓APP客户端

钢钢

Sein850 发表于 2019-12-28 14:58
: v8 m) z5 w: g& ?% m! S我也鱼上买的 搞的拆机货 感觉不错 七块一颗 我感觉应该是真货

还是接头型好，可以整成限位、零点一体。

来自安卓APP客户端

fobyellow

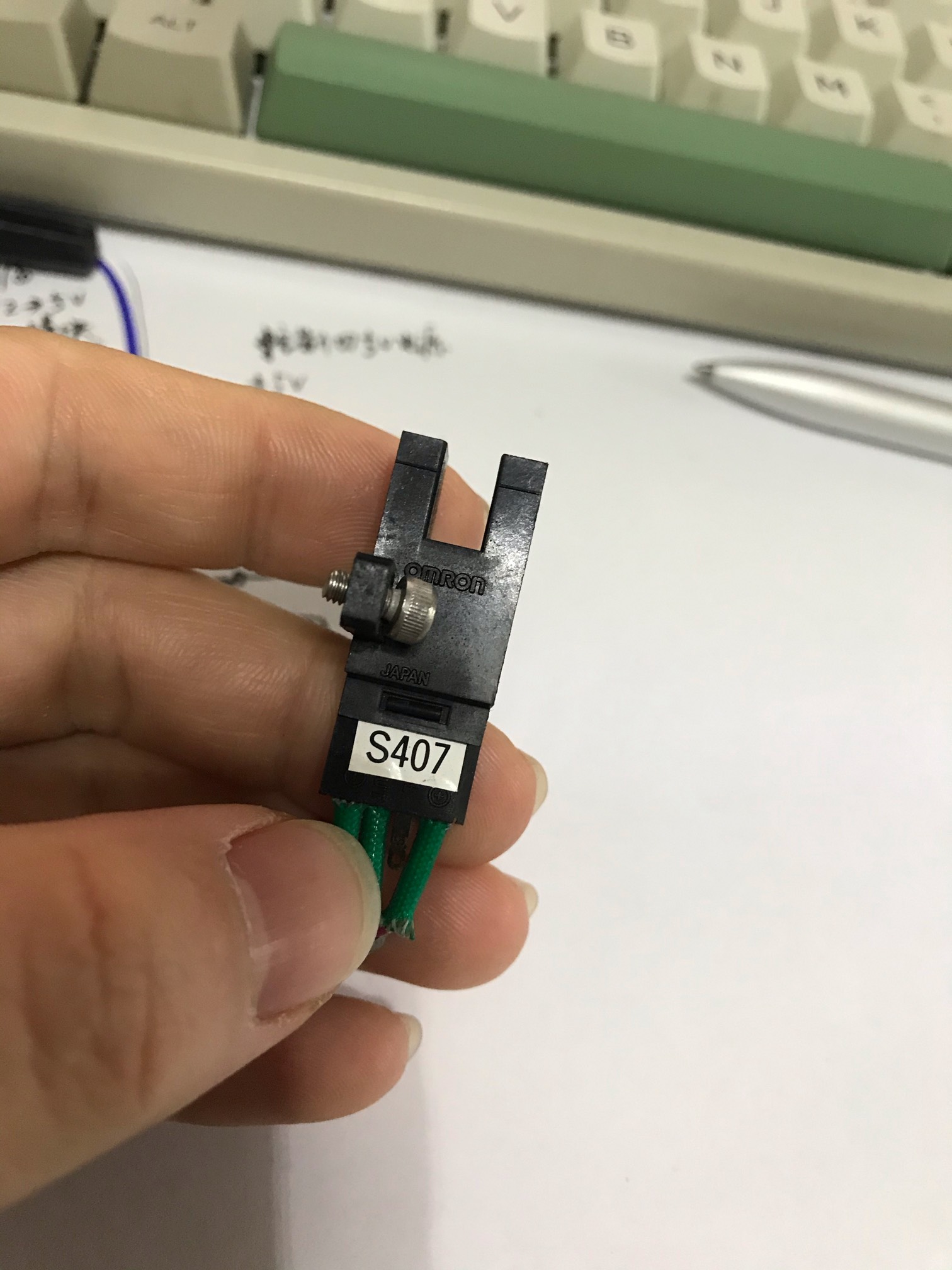

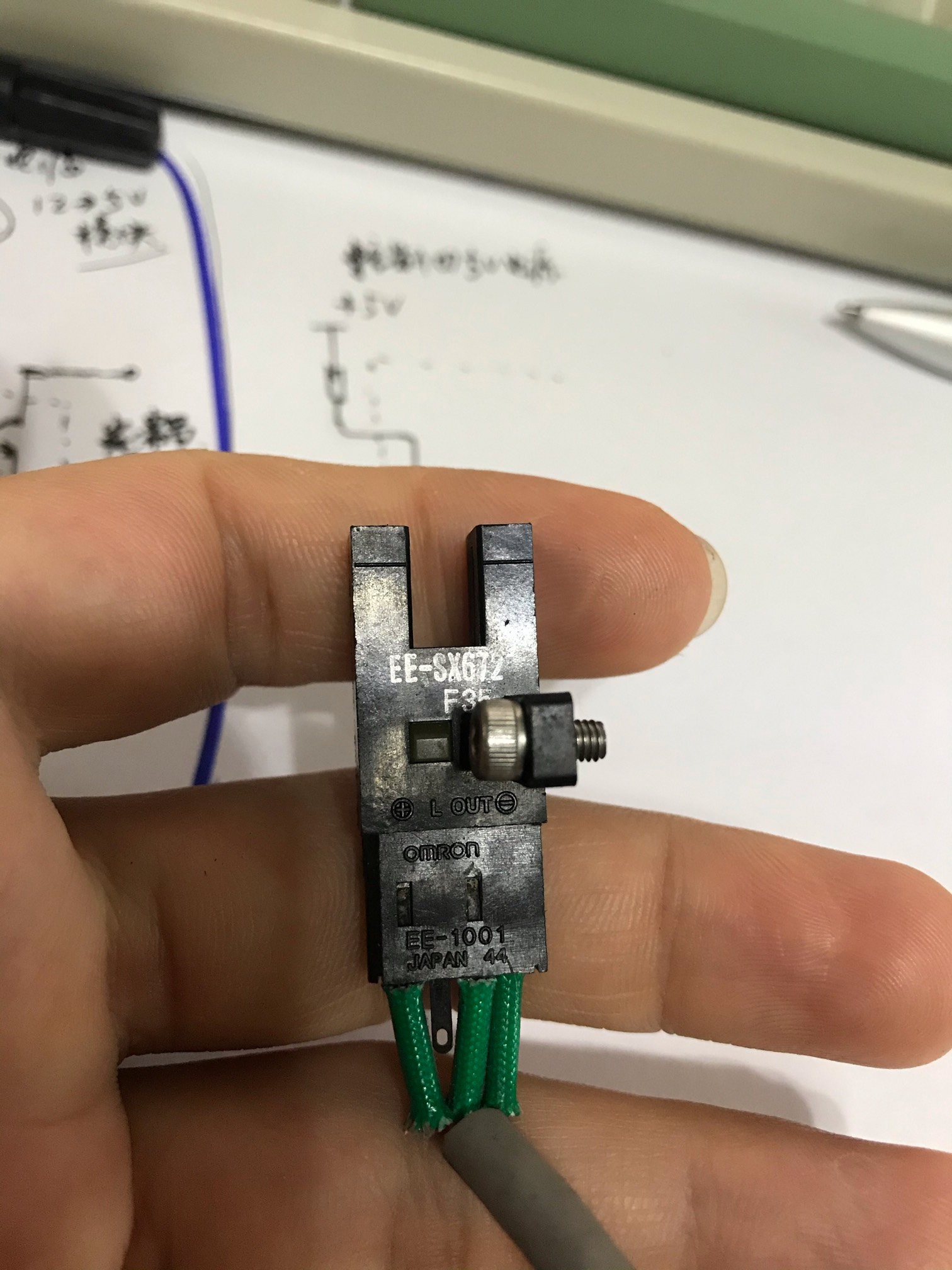

这种槽型光耦很难做到很高的精度，这个就是用来做限位的，要做原点的话便宜的做法是限位开关+伺服电机的编码器的Z信号，可以用一个简单的与门来实现，当编码器Z信号和限位开关都触发的时候就是精确的零点了，余下的误差就是丝杠、联轴器的误差了

钢钢

fobyellow 发表于 2019-12-31 10:17
这种槽型光耦很难做到很高的精度，这个就是用来做限位的，要做原点的话便宜的做法是限位开关+伺服电机的编码器的Z信号，可以用一个简单的与门来实现，当编码器Z信号和限位开关都触发的时候就是精确的零点了，余下的误差就是丝杠、联轴器的误差了

回机械零要考虑速度和加速度，控制软件的的回零程序、设置也很重要，这种开关不怎么好，假如可以自己编程回零程序，不太追求时间效率，三五丝内不是难事吧？
1 P1 q9 O1 L+ J0 T2 z0 g: V响应时间只是一个固定误差，没有意义，响应时间波动性也可以用统计算法消弭大部分。
# W7 b7 U/ ]% }5 }应该说控制软件支持的话，很多开关都可以玩得很开心。

来自安卓APP客户端

fobyellow

钢钢 发表于 2019-12-31 02:54
回机械零要考虑速度和加速度，控制软件的的回零程序、设置也很重要，这种开关不怎么好，假如可以自己编程 ...

! c2 d0 w7 d' J" C* g  q" `那是当然的，我们做跟踪摄像机的时候也用这种槽型光耦来做机械零点，做法就是多次回零，每次速度递减，这样确实可以得到一个还不错的精度
