限位问题求教

心佛即佛

该控制卡上入24伏电源，有5伏外接电源

来自安卓APP客户端

钢钢

木头就是木头啊 发表于 2019-12-28 10:45
NMOTion卡我记得好像有板载的12还是24的电源，不知道你这个限位是PNP型还是NPN型的，既然要求是供电12到24建议还是上这个电压，有时电平达不到还真可能失效，安全最重要
; _  c% a& V8 ?5 r3 r) L" g9 H) ~   最近我也在重新做控制箱，捡了一个饮水机把外壳拆下来自己做个箱子，接线也是一团糟，限位也还没装，一直考虑简洁接线的方法让控制箱内的线越少越好

这卡二十四伏输入，带五伏输出。要求开关十二伏以上供电以上的串联电阻，我印象中串联电阻就是降压效果，（此时有不有电路大神来讲解一下串联电阻的所有作用呢？）
可能正确理解就是这样，12-24伏供电，信号降压进板吧。这个板只支持5伏信号，高了就烧板，平时两线就是直接接5伏供电。

来自安卓APP客户端

钢钢

我先用着，既然推论板只支持5伏信号，就不存在低电平没反应的事，开关正版网站上也标识5-24伏，我测试开关也正常。
实在不想去接电阻。
# g, y3 m* s/ I. [就担心配料说的那事，5伏行、6.5伏又不行了，看得去吧，看这板5伏供电质量咋样～

来自安卓APP客户端

心佛即佛

钢钢 发表于 2019-12-28 11:08
我先用着，既然推论板只支持5伏信号，就不存在低电平没反应的事，开关正版网站上也标识5-24伏，我测试开关也正常。
实在不想去接电阻。
就担心配料说的那事，5伏行、6.5伏又不行了，看得去吧，看这板5伏供电质量咋样～

五伏多点，五点二三的样子。

来自安卓APP客户端

钢钢

心佛即佛 发表于 2019-12-28 11:17
* n1 X* L+ l5 a. {7 k五伏多点，五点二三的样子。

; k! q# S0 t  V哥，我觉得板对于信号输入这一块儿，不管是五伏还是多少，总会有一点电平容差率，不然没办法接线。
, u9 \+ ~1 e' Q4 T6 ], p现在集成电路这么发达，我不相信这点控压输出设计者会做得这么差。

3 q" E% s2 `% `0 S

配料

钢钢 发表于 2019-12-28 09:37
我看那发光二极管亮得挺正常啊，明亮、没有频闪。板卡说明十二伏或二十四伏要串联电阻，说明板卡仅支持十二伏以下？
& ~! X1 ^6 o" f' h% l我昨晚睡觉就觉得要再加一个软限，双管齐下，增加保证率，结果早上看到木头哥也这样说。所以问题不大吧？

我是告诉您理论，具体要怎么做需要您结合自身实际情况去选择判断。如果您有可调电源，您可以试试，差不多3.5V左右就开始可以点亮了使用了。但是这个不是在厂家电压标称范围，一般不做参考使用。然后再告诉您一点，这些接近开关如何判断质量好坏。就是受环境温度影响的稳定性。如果做原点使用，次品原点的定位精度会差很大。我做过测试，相同型号的接近开关。以25度温度为基础，上下温度变化20度左右。假欧姆龙（20块，是假的里面比较好的那种），其最大定位差在10个丝左右。某国产自主品牌（35元，定位差60丝以上。当时我们就是用这个出问题的）。正品松下（60元，定位差2到3个丝）。正品欧姆龙（90块，定位差1到2个丝）。还测试过很多，这些是比较有代表性的几款。以上数据都是亲测产品，数据真实可靠。所以前面就跟您说，为了节约成本同时保证品质。原点要用正品，限位用用便宜货问题不大。希望能帮上您！

来自苹果APP客户端

钢钢

配料 发表于 2019-12-28 11:30
1 a& @0 p. e; n( M我是告诉您理论，具体要怎么做需要您结合自身实际情况去选择判断。如果您有可调电源，您可以试试，差不多 ...

' [/ w7 g! t; [' y' T2 ]7 F测试好厉害，你也果然很厉害，我现在主要是比较扣了，舍不得钱，我的果然也在几十丝内，所以我问你MACH3的回原点程序可以编吗，有好的方法加算法，几十丝的也可以做到十丝内，不要钱的事儿，编点误差评差算法，正好特长。
. m$ B' O9 h. P; m* r3 v) `9 s  \, F铁是基本十公分十度伸缩一丝的样子。
( w" T7 N  u9 r! B2 z! N6 S# W你不要把我比得那么牛，我的要求也没太高哦，主要是想以后做事少操点儿心，方便一点点了。
$ b& O# B6 n& E( w

' ~/ W% W8 }1 j- {1 p

木头就是木头啊

钢钢 发表于 2019-12-28 11:02
" j3 W+ T" E: d+ b3 n这卡二十四伏输入，带五伏输出。要求开关十二伏以上供电以上的串联电阻，我印象中串联电阻就是降压效果，（此时有不有电路大神来讲解一下串联电阻的所有作用呢？）
: \- m" A/ O; r- [. R! |- K6 @2 q可能正确理解就是这样，12-24伏供电，信号降压进板吧。这个板只支持5伏信号，高了就烧板，平时两线就是直接接5伏供电。

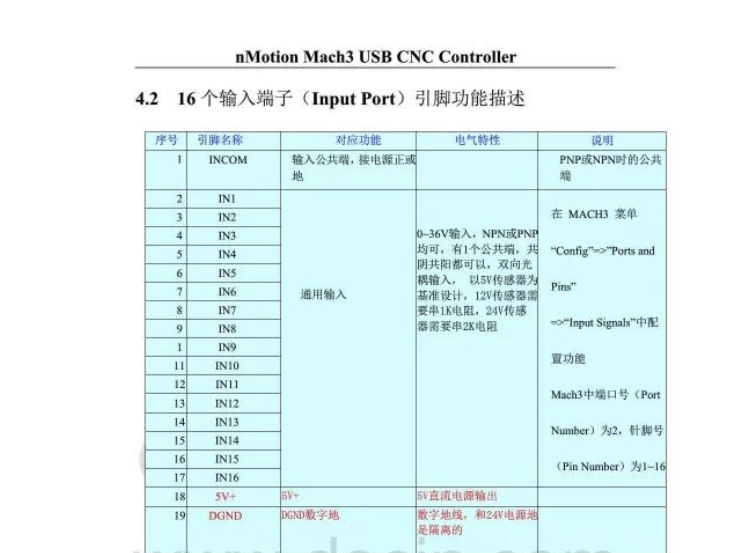

3 S) ^2 J0 J7 x+ f9 @, ]5 X; L% ?4 K我觉得你这个限位没有搞太明白，也就是说你买的的这个限位是NPN型还是PNP型要弄明白，NPN型不需要串电阻，PNP型的需要串电阻，我找了下说明书不知对不对，12V串1K的，24V串2K的电阻

来自苹果APP客户端

配料

钢钢 发表于 2019-12-28 09:37
9 E. ]0 @6 {% P0 g4 D5 e  U我看那发光二极管亮得挺正常啊，明亮、没有频闪。板卡说明十二伏或二十四伏要串联电阻，说明板卡仅支持十 ...

! P7 w6 `. S& {& l& b! a  在接近开关上接电阻用的作用不是降压使用。接近开关有PNP，和NPN。就是高低电频输出。一些板卡是支持PNP的，但是你用的是NPN。那么你就在信号棕线和+12V电压黑线之间接一个2千欧的电阻使用就可以了。如果你的这种接近开关有感应抖动现象，你可以在0V与信号之间接个防抖电容就可以解决。所以你得判断具体是什么情况。
  x: [9 w) W  [! I8 Z

配料

哈哈，你看，不是我厉害。懂的人还是很多的。楼上的木头就也给出了解释和答案。

配料

钢钢 发表于 2019-12-28 11:41
5 o) `7 W! k; O, L7 g# P测试好厉害，你也果然很厉害，我现在主要是比较扣了，舍不得钱，我的果然也在几十丝内，所以我问你MACH3 ...

  你这个接近开关用在限位上，只要有这个东西就可以了。不要那么纠结具体的感应精度，其实没那个必要。装上去用就好了哪那么复杂。只是告诉你让你知道，以后遇到类似问题有个参考。至于你说的M3卡的原点偏移问题，哈哈！我不告诉你（其实我不知）！哈哈哈哈

钢钢

配料 发表于 2019-12-28 11:30
7 g, @% t0 ?* }5 e4 H" J我是告诉您理论，具体要怎么做需要您结合自身实际情况去选择判断。如果您有可调电源，您可以试试，差不多 ...

大家都是聊聊天嘛，随便聊嘛，管它合不合帖子的主题呢。~
0 f, M" v: ]) e$ B由你这个测量开关精度，我联想，我感觉我们版块里每天谈精度不谈误差，很不专业，当然不是说你，我是瞎想到这样的事情，本来做事情也一次只能做一件事，不能乱混在一起说的。
8 `3 I' f8 Q; F5 Z+ f1 K: C其实回原点坛里也有说“三次法”的，精度几十丝的，做过很多次，再加上合理的数据统计和实施方法，可以把精度控制到十丝内。只不过三次法的偶然性比较大，找不到通用合理完全的统计方法，要不就是平均法，要不就是中值法，要不就是去极平均法，假如像我这样的爱好者，在这里不追求效率，要讲精度，我可以回五次零，能够用的统计法就比较归一了。
) Z, c; N; F) j3 N) r0 F% L有的人盲目推崇最后的手工，到了数控，很多方面都是统计的作用，使得这个行业精度越来越高的。
+ @6 ?# n' X' q9 w
6 {+ P& u' s/ ?5 p# [/ H( i9 O
$ {  n  g: l( W+ O5 P$ O# o3 x

木头就是木头啊

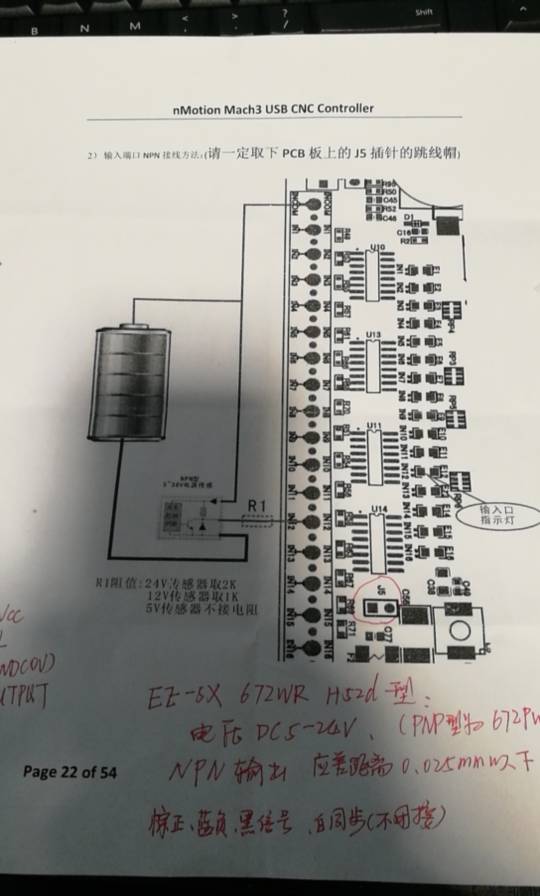

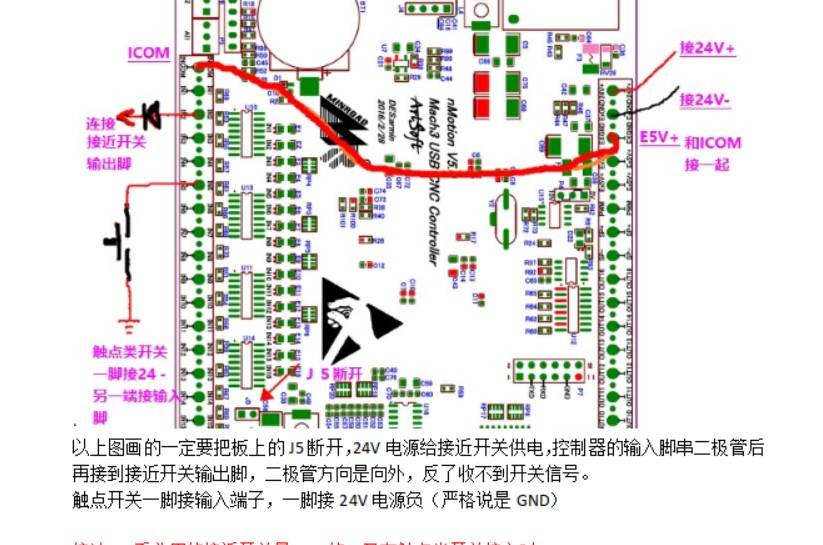

我再多嘴一句，就是你前面说的跳线帽的事，那时我有些忙，看别人说了我也没太去看，如果你这个限位是NPN型需要把跳线插上（短接自供5V信号），因为NPN提供的是0V对地信号没有电压，如果是PNP型，需要把跳线拿掉，需要串电阻

来自苹果APP客户端

钢钢

木头就是木头啊 发表于 2019-12-28 11:47
+ P+ c  h( H/ r% g! T( I. o我觉得你这个限位没有搞太明白，也就是说你买的的这个限位是NPN型还是PNP型要弄明白，NPN型不需要串电阻 ...

# J9 m9 m. q/ F# x可能是卡的版本不一样吧，我的说明上说要。
其实电路分两块，一块是开关功能供电，12-24V最好，二块是板子输入信号供电，5V左右。
NPN和PNP的具体区别我是真不懂，也没有学。
: l2 _" |' N% k* E- `. d; ]8 K
/ k! S/ U8 L9 m( @6 V
4 K$ g5 Y. r5 w4 o/ s& q

钢钢

木头就是木头啊 发表于 2019-12-28 12:06
我再多嘴一句，就是你前面说的跳线帽的事，那时我有些忙，看别人说了我也没太去看，如果你这个限位是NPN型需要把跳线插上（短接自供5V信号），因为NPN提供的是0V对地信号没有电压，如果是PNP型，需要把跳线拿掉，需要串电阻

9 f# `$ t5 l& L% C  g2 ~虚线～

来自安卓APP客户端
