奇葩操蛋的GRBL脱机控制，我以我奇葩的失败经历告诫小白们不要轻易尝试

76664289 · 发表于 2019-12-27 11:42:43

xian5186 发表于 2019-12-27 11:11
/ ]& p8 A, n& ]/ y7 ~8 A2 g求链接看看。。

我有发帖子，可以论坛搜一下

来自安卓APP客户端

76664289 · 发表于 2019-12-27 11:44:32

yhzzp 发表于 2019-12-27 11:24
! T9 C: G! |* s% s# f难者不会，会者不难，各有各的实际情况，很多事情你想的简单了。，

从没接触过，连焊板子一共三天时间，而且做好的不只我一个，都是零基础做的！

来自安卓APP客户端

76664289 · 发表于 2019-12-27 11:47:00

peter58 发表于 2019-12-27 11:14- h4 ?2 M8 q Y e/ ~
你问题解决了？做好后分享下，我也有台玩具鸡用的这个系统，本来打算买个激光头做激光机器，有空了也来玩玩脱机，现在又买了台机器，那他基本没用；期待你成功。

源码是给深度DIY爱好者玩的，如果真想玩推荐买成品，创客有成品板，带有激光模式！

来自安卓APP客户端

76664289 · 发表于 2019-12-27 11:47:49

yhzzp 发表于 2019-12-27 11:28$ B' ^3 E; u+ `; }% ]* I
做个通俗易懂的教程完全没有问题，相信大部分小白都可以轻易入门，而不用像我一样白白的花了那么大的精力和时间。只要没人反对就可以。现在另一个问题就是XYZ轴的输出引脚定义了，现在我还不清楚是到屏幕菜单里设置或者在源码里面设置。搞通这个其他就没有问题了。

你可能搞错了，这是脱机，只是脱机，不带控制板功能，作者有介绍！

来自安卓APP客户端

yhzzp · 发表于 2019-12-27 12:20:32

76664289 发表于 2019-12-27 11:477 c+ V B8 D6 p! T' }
你可能搞错了，这是脱机，只是脱机，不带控制板功能，作者有介绍！

1  如果不带控制功能，那么这个GRBL就不能叫脱机

2 如果不带控制功能，那么G代码解释及XYZ轴方向及脉冲信号输出由谁负责？

3  如果不带控制功能，那么这个GRBL纯粹就是一显示器的作用，要来何用？

4  所谓的脱机功能，必须具备几个条件，一是显示功能，二是G代码解释控制及输出方向、脉冲和使能信号。

5 不要把控制板（器）、接口板、驱动板（器）搞错了。

76664289 · 发表于 2019-12-27 13:16:14

yhzzp 发表于 2019-12-27 12:20, ]5 z3 v8 ?- v9 N; E* k
1  如果不带控制功能，那么这个GRBL就不能叫脱机
, w+ h( ~' Z; k( X8 T, Y. I4 P' ]
2 如果不带控制功能，那么G代码解释及XYZ轴方向及脉冲信号输出由谁负责？
/ ?7 C$ N( i4 \3 B2 o0 a W1 D" B w) O6 z
3  如果不带控制功能，那么这个GRBL纯粹就是一显示器的作用，要来何用？7 ~- C0 F. p% H

. i, `: c& @; w" S, C4  所谓的脱机功能，必须具备几个条件，一是显示功能，二是G代码解释控制及输出方向、脉冲和使能信号。
2 F+ z7 l9 H2 k3 N6 A" x5 a. N+ Z2 v4 O: @' x' y2 |
5 不要把控制板（器）、接口板、驱动板（器）搞错了。

这是脱机控制器没有xyz输出引脚，控制板才有xyz输出引脚……
仔细看源码介绍脱机和控制板用的串口通信连接！！！

来自安卓APP客户端

伊娃之剑 · 发表于 2019-12-27 15:28:34

76664289 发表于 2019-12-27 13:16
1 S! H+ L) [" X- M; M1 A这是脱机控制器没有xyz输出引脚，控制板才有xyz输出引脚……- ]7 ?$ N, b' Y9 @4 ]9 X4 v
仔细看源码介绍脱机和控制板用的串口通信连 ...

你们继续研究,研究好了出成品机.以后让我们用手机APP都可以来控制雕刻机

76664289 · 发表于 2019-12-27 15:36:41

伊娃之剑发表于 2019-12-27 15:28' }; c9 u8 d+ Y( _% C
你们继续研究,研究好了出成品机.以后让我们用手机APP都可以来控制雕刻机

普通控制板加蓝牙或wifi模块就行，不用研究

来自安卓APP客户端

Xnsjx · 发表于 2019-12-27 21:01:09

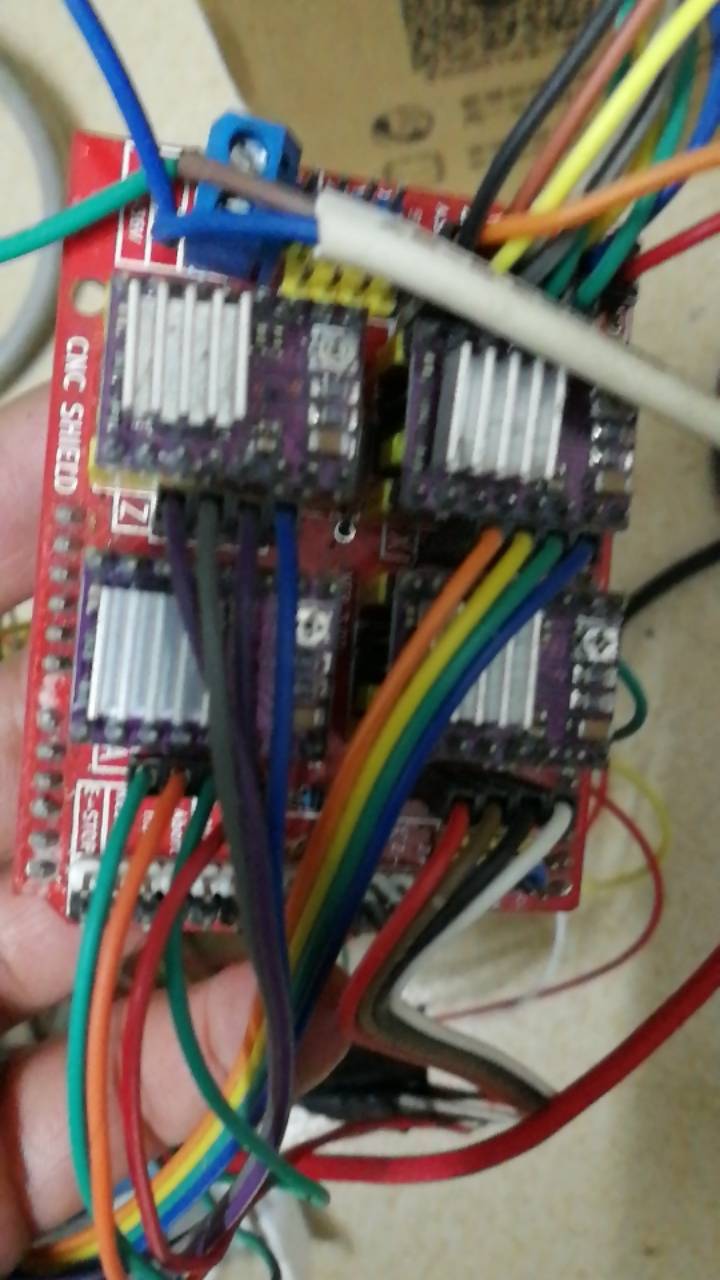

控制板在此

来自安卓APP客户端

Xnsjx · 发表于 2019-12-27 21:24:44

让我来捋一捋啊，ESP32加屏幕加sd卡相当于电脑，烧有grbl固件的arduino是控制板，其上叠加有步进电机驱动板cnc shield,cnc shield上插上三个或四个a4988或drv8825步进电机驱动器，然后引出线接步进电机。g代码可以拷进sd卡实现脱机控制，也可用电脑或手机通过蓝牙或wifi与ESP32通信。

来自安卓APP客户端

yhzzp · 发表于 2019-12-27 21:32:19

Xnsjx 发表于 2019-12-27 21:24
X4 W0 D0 E1 k让我来捋一捋啊，ESP32加屏幕加sd卡相当于电脑，烧有grbl固件的arduino是控制板，其上叠加有步进电机驱动板 ...

嗯！你说的比较靠谱了。今天研究思考了一下所谓的grbl，也基本弄清楚了其工作原理。如果从mach3 的角度来看，还是觉得这个grbl比较奇葩，明天如果有空的话我会写一个通俗易懂的科普贴，并且分析其优缺点。相信看了后像我这样之类的小白会明白很多……。

76664289 · 发表于 2019-12-27 21:32:38

Xnsjx 发表于 2019-12-27 21:242 h$ M$ _( ?& Y9 c( b4 x
让我来捋一捋啊，ESP32加屏幕加sd卡相当于电脑，烧有grbl固件的arduino是控制板，其上叠加有步进电机驱动板cnc shield,cnc shield上插上三个或四个a4988或drv8825步进电机驱动器，然后引出线接步进电机。g代码可以拷进sd卡实现脱机控制，也可用电脑或手机通过蓝牙或wifi与ESP32通信。

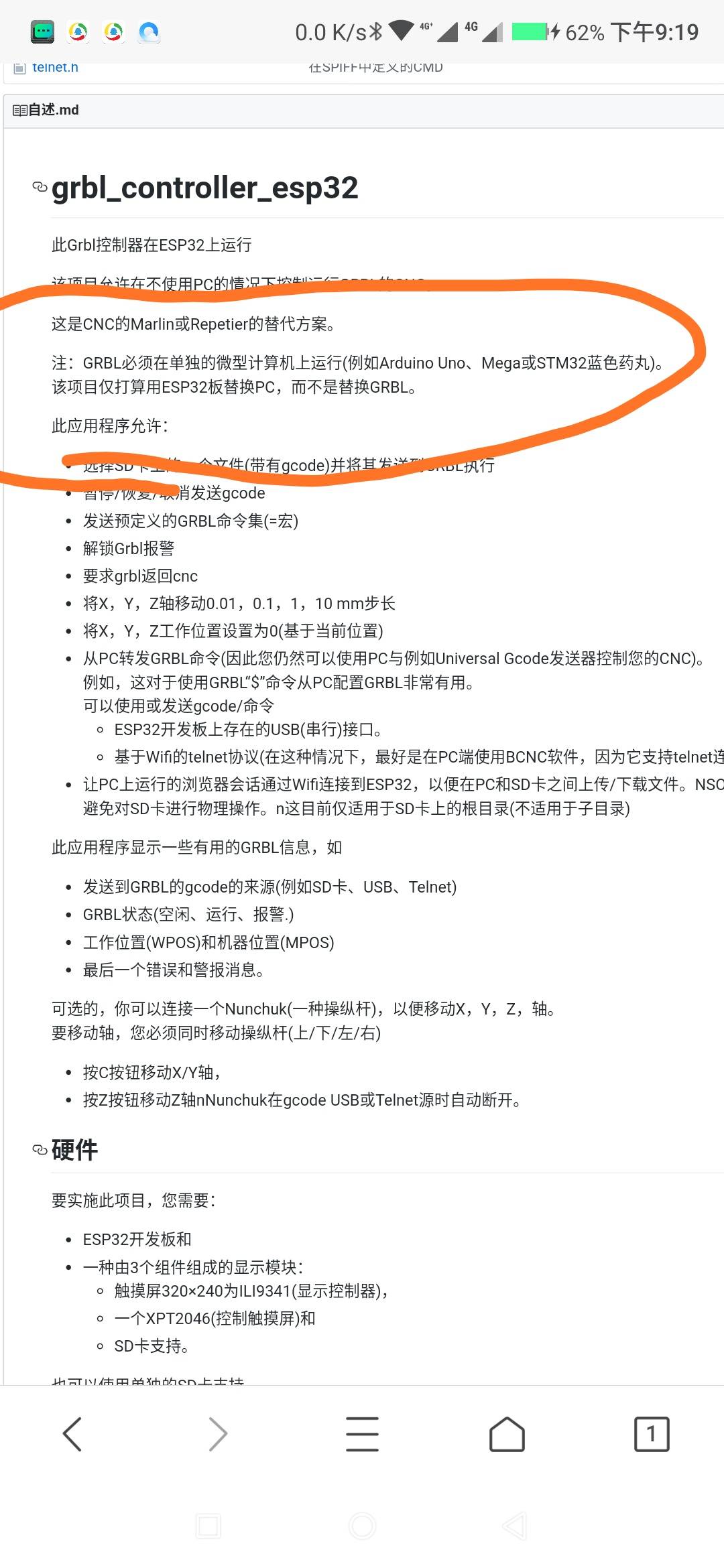

不对捋错了，作者有说明，我的帖子也有说明，请注意看介绍！
这个只是脱机控制器，需要配合grbl控制板使用，什么控制板都无所谓只要是grbl固件就可以，然后这个可以脱机控制，可以usb连电脑，可以web管理内存卡上的文件，但是不可以wifi控制！（电脑用bcnc好像可以实现wifi控制，不过我没有测试，因为Windows版是英文的，中文需要自己编译，Linux有中文版但是我用不习惯Linux系统，所以没有测试）
想要蓝牙或wifi控制需要加模块，很便宜十几块，我的帖子有测试视频

来自安卓APP客户端

yhzzp · 发表于 2019-12-27 21:35:21

Xnsjx 发表于 2019-12-27 21:24
- O$ F. M8 [( d; }让我来捋一捋啊，ESP32加屏幕加sd卡相当于电脑，烧有grbl固件的arduino是控制板，其上叠加有步进电机驱动板 ...

基本弄懂了后你就会发现淘宝或者闲鱼上卖这些所谓的控制板的人好像总是有一种遮遮掩掩的感觉。

76664289 · 发表于 2019-12-27 21:36:31

yhzzp 发表于 2019-12-27 21:35
& ~8 }. f0 }1 X) [基本弄懂了后你就会发现淘宝或者闲鱼上卖这些所谓的控制板的人好像总是有一种遮遮掩掩的感觉。

你还是没有搞懂！

来自安卓APP客户端

yhzzp · 发表于 2019-12-27 21:47:13

Xnsjx 发表于 2019-12-27 21:01& o6 A5 N, `1 D0 K9 L5 r
控制板在此

这种所谓的控制板基本可以肯定就是用的328
