奇葩操蛋的GRBL脱机控制，我以我奇葩的失败经历告诫小白们不要轻易尝试

yhzzp

peter58 发表于 2019-12-26 18:48
! f1 D. I5 {& o! O# J5 p触摸屏的IO设置应该要对应才可以
#define TOUCH_CS 27    //26 //21     // Chip select pin (T_CS) of to ...

我想问问你对76664289这位朋友说的话是否明白?如果明白的话,能否开导开导,年龄大估计我的脑袋确实不太好使了,对他说的深刻含义不好理解.

qjy_jack

楼主不是金盆洗手了吗？！！，是不是还是忍不住了，，重操旧业啦。。。哈哈。。。。。能玩到你水平的也不多。。加油。。。

76664289

config.h配置文件里有关于触屏校准的代码，代码后面有注释，根据注释修改！难道就不能打开看一下源码吗……
看一眼就都明白了……

peter58

yhzzp 发表于 2019-12-26 19:30
$ i" a  a, o4 P3 e我想问问你对76664289这位朋友说的话是否明白?如果明白的话,能否开导开导,年龄大估计我的脑袋确实不太好 ...

; A+ U  f6 C- H# ^) f5 [& f. z// Here some pins (GPIO) being used
//************************************
// pin (GPIO) for touch screen are defined in tft_espi User_Setup.h file
6 _! v) \# M' _) {! W; c) h//#define TS_CS_PIN  15
看看这行你打开没？我也是一知半解的，如果上面那行打开了，改相应的GOIO就应该可以，试试看看。
' C+ G0 |- w- [5 D  I1 V/ F8 I

3 [. e2 Y( c! v$ @) Z. R

76664289

peter58 发表于 2019-12-26 22:42
8 @8 ^5 y1 F( Y& {// Here some pins (GPIO) being used
//************************************
// pin (GPIO) for touch screen are defined in tft_espi User_Setup.h file
0 {  m1 q( `0 S. p0 H8 M//#define TS_CS_PIN  15
1 D( h+ ^1 Q' }9 }  o6 ~看看这行你打开没？我也是一知半解的，如果上面那行打开了，改相应的GOIO就应该可以，试试看看。

io没问题，他没设置触摸校准

cd88361417

#define CALIBRATION_FILE "/TouchCalData3"
% K+ n0 i7 _/ e+ @. H- ^  d" q
) \$ K/ \/ O( {* A5 n/ p0 G, aCALIBRATION_FILE     这个文件名随便改个名字
9 l- c% I, p$ y; K3 j/ /这是文件名用于存储触摸坐标
4 E5 r. P! i+ C; U' k+ Y/ /校准数据。改变名称开始一个新的校准。

, l- a) B) N$ `' W% D& }6 ~  ^
3 @# _0 Q: ^  q$ \% [/ ?0 b! b
' X7 B( {! h! {# v

#define REPEAT_CAL false

  q) R: N- K+ ~' h0 l& L! n+ v这个false要不要改成true呢？试一下
% l! J2 A# I% T6 b4 D+ ~1 O; S


5 O7 {9 n) O/ Y: g
  i  F9 K; B) M
6 \- }8 Z' B) {

peter58

cd88361417 发表于 2019-12-26 23:12
#define CALIBRATION_FILE "/TouchCalData3"
6 e* h3 W5 i+ w; d; H' ^0 Y
CALIBRATION_FILE     这个文件名随便改个名字

0 `9 ?6 k& `) ?应该设置成true 这样可以多次校准，如果设置成false，只能一次，我是这样理解的。原文 ：

// Set REPEAT_CAL to true instead of false to run calibration
1 [* K$ `' \7 i$ p
译文：将REPEAT_CAL设置为true而不是false来运行校准

76664289

lzzasd 发表于 2019-12-26 16:07
. |+ x4 P; h/ r; G, Z3 V请教下   我看下了  有ESP32移植的   有STM32的移植的    原版可能是Arduino移植的吧
请问这几种版那个的代码外设资源丰富些？？？？     时间空点我也想买块板弄下

' ~3 O, g7 }1 A& c! ]( O* h6 R. nesp32 有四轴固件，自带web脱机，可以用电脑，手机，，平板web控制。
stm32 有六轴固件，默认四轴
Arduino是原版，操作简单资料多，但是芯片性能差点，328芯片有四轴固件，2560有六轴固件
5 Q) T0 N5 B3 _' cGRBL其实是一个很好的系统，简单易用，很适合初学者DIY,它也有一些比较专业点的上位机，只是有的是因为没有翻译，或者是源代码没有编译，所以用的人少！
, V4 N9 |$ X& h! ^8 d这些东西挺简单的，人家作者既然发布了源代码就证明这个项目可行，bug肯定会有但一直在修复，就像手机和电脑系统一样bug不可避免！
0 l0 w: `5 f/ G: Z& A
/ @# v! E/ {4 l% d" O玩源代码要学的东西说多也多，说不多也不多，因为作为使用者需要修改的东西就那几样，其他的开发者都已经为我们调试好了！使用过程中有些问题在自己，就像楼主他的方向没找对就认为代码有问题！
编译器的问题要学习编译器，代码的问题要学习代码，基础知识要学好！就像改文件名，文件所放的位置这些，都是基本的东西！
2 j6 B: v+ j+ p总之要玩这些需要的是细心！！！

yhzzp

触摸屏失效的情况已经解决，在此感谢76664289，peter58，cd88361417这几位朋友的耐心指导。

yhzzp

peter58 发表于 2019-12-26 23:35
9 B, w4 T$ O3 V3 L2 E8 `- z应该设置成true 这样可以多次校准，如果设置成false，只能一次，我是这样理解的。原文 ：
7 D! ^, L9 B4 y4 H
) j. s& F! _2 {1 |/ g// Set REPE ...

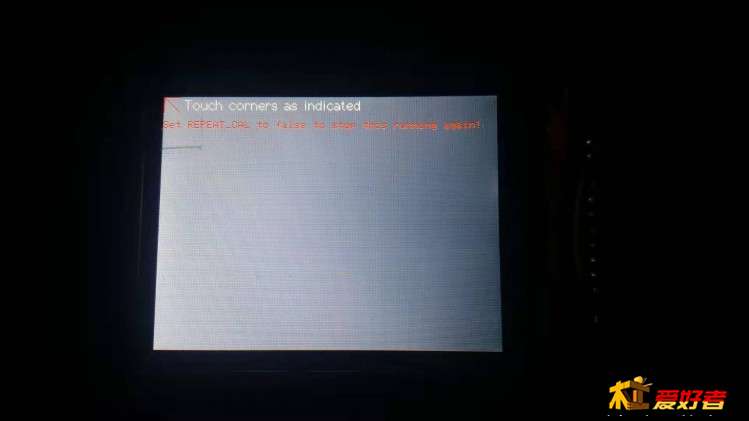

将REPEAT_CAL设置为true，然后刷好固件，ESP32第一次启动后会进入到屏幕校准页面，点击角落的箭头校准后就可以进入系统菜单了。但这样屏幕校准无法保存，每次关机启动要重新校准，此时再把REPEAT_CAL设置为false，再重新刷机一次就可以了。

76664289

yhzzp 发表于 2019-12-27 08:04
, {) N' a! {/ I: p' l1 W触摸屏失效的情况已经解决，在此感谢76664289，peter58，cd88361417这几位朋友的耐心指导。

本来很简单的一个问题，作者写的很明白，打开配置文件看一眼就解决的问题！
想玩源码最主要的还是细心，多看源码，源码里的注释很明白，不需要懂源码，成千上万条代码需要自己修改的就那几条，而且注释简单明了！如果懒得看源码那还是买成品合适，我发帖时好像说过，创客一套才一百多点，界面漂亮而且中文界面操作简单！

xian5186

76664289 发表于 2019-12-27 08:26
本来很简单的一个问题，作者写的很明白，打开配置文件看一眼就解决的问题！
1 g* _6 X8 r. H  g+ ~. n: K' q想玩源码最主要的还是细心， ...

' T' }6 M7 C4 R: Y求链接看看。。

peter58

yhzzp 发表于 2019-12-27 08:10
4 N! t4 l: M" \6 {将REPEAT_CAL设置为true，然后刷好固件，ESP32第一次启动后会进入到屏幕校准页面，点击角落的箭头校准后 ...

  X9 b; M3 ]$ ~- J' r2 }+ A  ~你问题解决了？做好后分享下，我也有台玩具鸡用的这个系统，本来打算买个激光头做激光机器，有空了也来玩玩脱机，现在又买了台机器，那他基本没用；期待你成功。

yhzzp

76664289 发表于 2019-12-27 08:26
. @3 u9 q3 g5 \0 ?本来很简单的一个问题，作者写的很明白，打开配置文件看一眼就解决的问题！
4 o" q# h0 X& i& _% y想玩源码最主要的还是细心， ...

+ f) ^+ \2 r, D4 ~/ {. b难者不会，会者不难，各有各的实际情况，很多事情你想的简单了。，

yhzzp

peter58 发表于 2019-12-27 11:14
你问题解决了？做好后分享下，我也有台玩具鸡用的这个系统，本来打算买个激光头做激光机器，有空了也来玩 ...

& Y, m. [/ W, s9 k做个通俗易懂的教程完全没有问题，相信大部分小白都可以轻易入门，而不用像我一样白白的花了那么大的精力和时间。只要没人反对就可以。现在另一个问题就是XYZ轴的输出引脚定义了，现在我还不清楚是到屏幕菜单里设置或者在源码里面设置。搞通这个其他就没有问题了。
