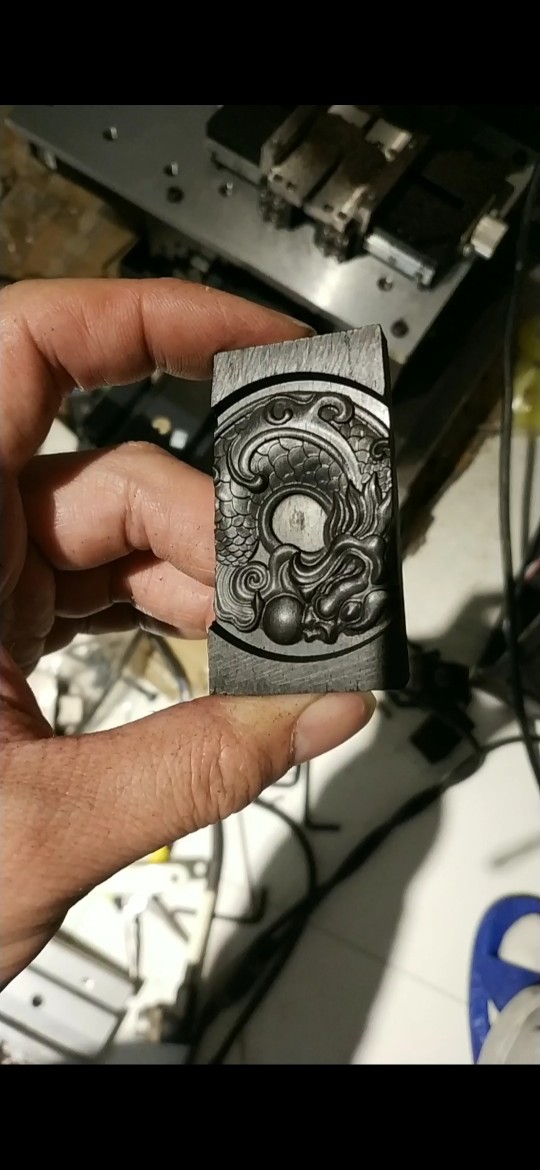

为什么螺旋加工还会有一道道的纹？

心佛即佛

还是这样走刀加工的？

钢钢

keithpupu 发表于 2019-12-24 10:35
8 N* Z6 R5 P; ?! ?; R- e( ]如果是走的螺旋刀路 还出这样的纹路
2 ^$ Z- o3 u9 P7 r) i9 i那十有八九丝杠问题 丝杠安装斜了
还有联轴器 电机阻力大也有可能

有可能，假如机机特别好，只有一个地方出了状况，比如X或Y轴丝杆中的一根，纹这么平顺周期，看着又不像螺距纹，但我想不通装斜的道理，装斜了不应当是全程一直存在的吗？怎么会出现周期纹，不是应当是乱纹吗？

钢钢

keithpupu 发表于 2019-12-24 10:35
; z& A3 C& R; z$ E6 e* V如果是走的螺旋刀路 还出这样的纹路
那十有八九丝杠问题 丝杠安装斜了
3 c" l6 Q1 I* I% K' a6 t$ G还有联轴器 电机阻力大也有可能

电机有可能，周期释放。

keithpupu

钢钢 发表于 2019-12-24 11:05
哥不要讲这个事，我两块电机转接板全是手工量的，心里一点底都没有，回头说不定要参照滑台说明书做过~

* @5 G' |( n. t' }1 _  l5 ]" j; W你不用担心，电机安装要求不高的  因为丝杠两端的轴承座 就是丝杠坐 限制了丝杠窜动  电机和丝杠之间还有联轴器  联轴器不是简单的连接丝杠和电机的  它有一定范围内的容错  电机在一定范围内偏差 ，通过联轴器就可以解决的 所以联轴器要选择要慎重。

心佛即佛

我靠，AC螺旋加工果然是楼主说从中心往外画圆，不过四个角是怎么搞平的？
- w* M1 f( c, T  a

钢钢

心佛即佛 发表于 2019-12-24 11:20
我靠，AC螺旋加工果然是楼主说从中心往外画圆，不过四个角是怎么搞平的？

后面分块了。

keithpupu

钢钢 发表于 2019-12-24 11:16
有可能，假如机机特别好，只有一个地方出了状况，比如X或Y轴丝杆中的一根，纹这么平顺周期，看着又不像螺距纹，但我想不通装斜的道理，装斜了不应当是全程一直存在的吗？怎么会出现周期纹，不是应当是乱纹吗？

! I/ U5 n' F3 n或者丝杠没装斜  丝杠弯了 所以每走一圈表面一道高一道低

心佛即佛

钢钢 发表于 2019-12-24 11:23
4 m% c9 _1 b- a后面分块了。

我这是2008版，没有加工四角。
8 r% S% m5 o! c* B9 j

keithpupu

钢钢 发表于 2019-12-24 11:16
9 M$ X) ~2 f+ a% {4 E, r4 |( I有可能，假如机机特别好，只有一个地方出了状况，比如X或Y轴丝杆中的一根，纹这么平顺周期，看着又不像螺距纹，但我想不通装斜的道理，装斜了不应当是全程一直存在的吗？怎么会出现周期纹，不是应当是乱纹吗？

& B' w' w( {1 r1 F) I0 Q也是 装斜了应该是某一个面慢慢增高或者降低  应该没有纹路
! z7 W% U: `8 s; [: a9 ^0 f
+ V: H5 V0 M: n* {& B没有用丝杠坐 电机直连  或者丝杠坐有旷量会产生这样的结果吧

keithpupu

心佛即佛 发表于 2019-12-24 11:20
我靠，AC螺旋加工果然是楼主说从中心往外画圆，不过四个角是怎么搞平的？

  ?3 |! g3 u; i$ {# L俺也做过这个  刀路就是一刀扎下去 然后一点点从里到外

( c9 I0 O( j/ R  H  [四个角 要效率的的话就分开做刀路
" B# b  F3 m  h$ Y5 U
不要效率画个大圆 大圆里包含四个角 用一个螺旋刀路也是能出来的

心佛即佛

刚刚终于找到了楼主机器的Z轴。楼主，把Z联轴器处理一下或者换个梅花联轴器试试。

心佛即佛

keithpupu 发表于 2019-12-24 11:49
4 b" R+ c0 O3 f$ ]俺也做过这个  刀路就是一刀扎下去 然后一点点从里到外

$ V; n+ e2 H* D0 K5 F  V四个角 要效率的的话就分开做刀路

+ G. v0 o# x( g; O7 B9 U! g一般不用AC，有时候处理一下大图。

配料

当你的刀尖走在圆上任意一个点的时候。这个点与周围的点存在的关系，与你走方走直线时，所处的这个点的关系是一样的。你机器所产生的振动是来自于xyz轴。所呈现出的振纹也是平行或者垂直于这些轴的。所以一定的加工走向，能一定程度上的优化加工效果。但是不能消除你设备自身存在的精度以及振动等问题。只能优化，不能解决！因此不管你是什么加工策略，这些原有的，该存在的还是会存在。所以，解决振纹不是简单的刀路，就能解决的问题。

钢钢

配料 发表于 2019-12-24 11:58
当你的刀尖走在圆上任意一个点的时候。这个点与周围的点存在的关系，与你走方走直线时，所处的这个点的关系 ...

. D! u" e' b+ T0 ~配哥，觉得这种情况，最有可能是什么原因呢？

maaffei

心佛即佛 发表于 2019-12-24 11:10
# f" s3 w* I7 i7 N) C$ j还是这样走刀加工的？
$ {! n4 @2 e9 s: z6 g2 X$ L

是这样的，整个过程是没有一点直线路径
