电圆锯裁板导轨概念，欢迎大家评论

恶猫制作室 · 发表于 2019-12-23 19:49:08

jiewei1020 发表于 2019-12-23 15:50
7 H3 ?! L: w( X# f0 i8 w. a" R学习了，谢谢指导

如果只是短期使用或者过过瘾就一切从简，如何打算以后入坑那就做好些，也是一个学习过程，希望能帮到您

lukyo · 发表于 2019-12-25 08:39:10

端头会歪，这几乎是肯定会歪的

jacklin889 · 发表于 2019-12-25 15:18:13

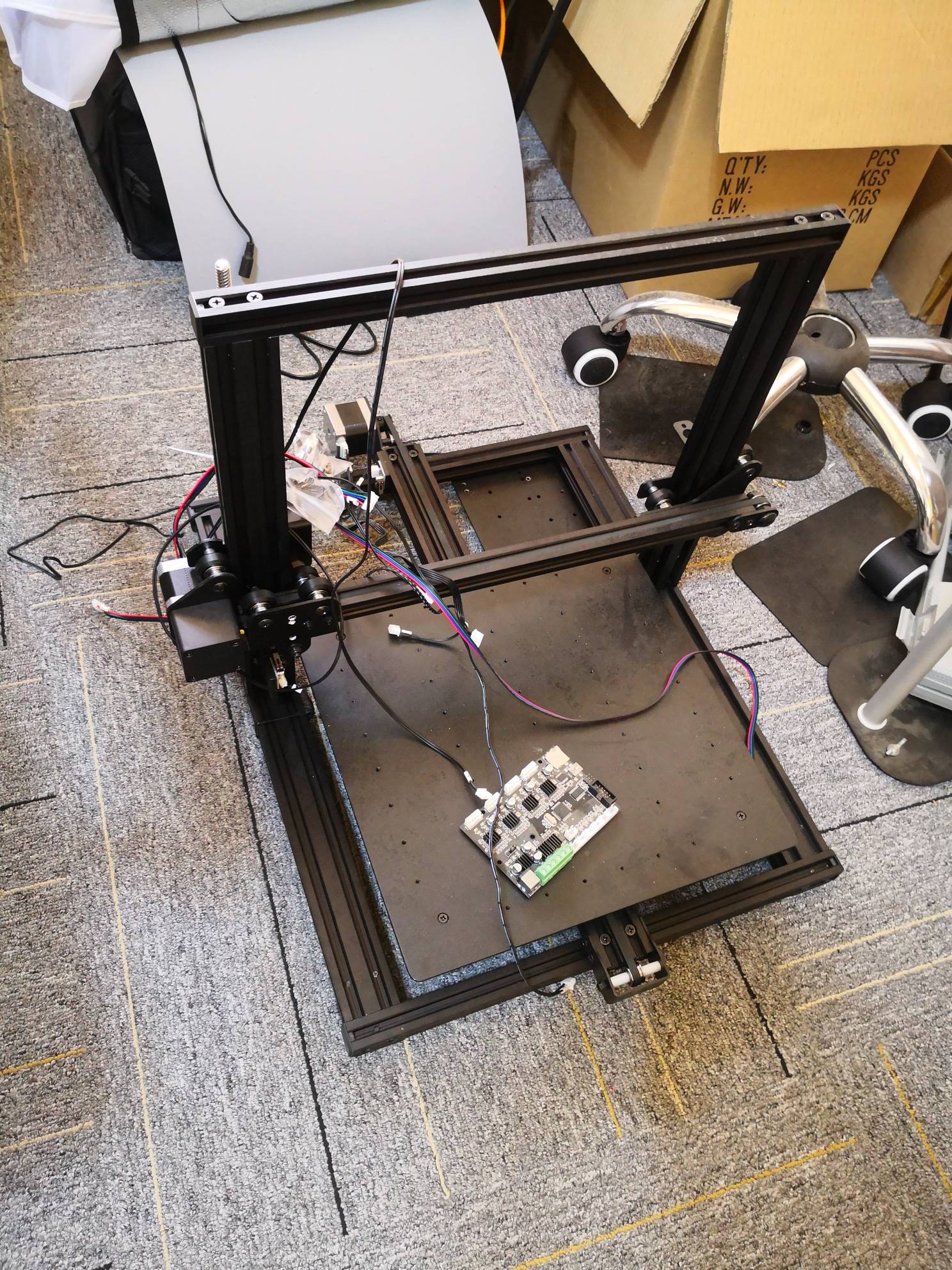

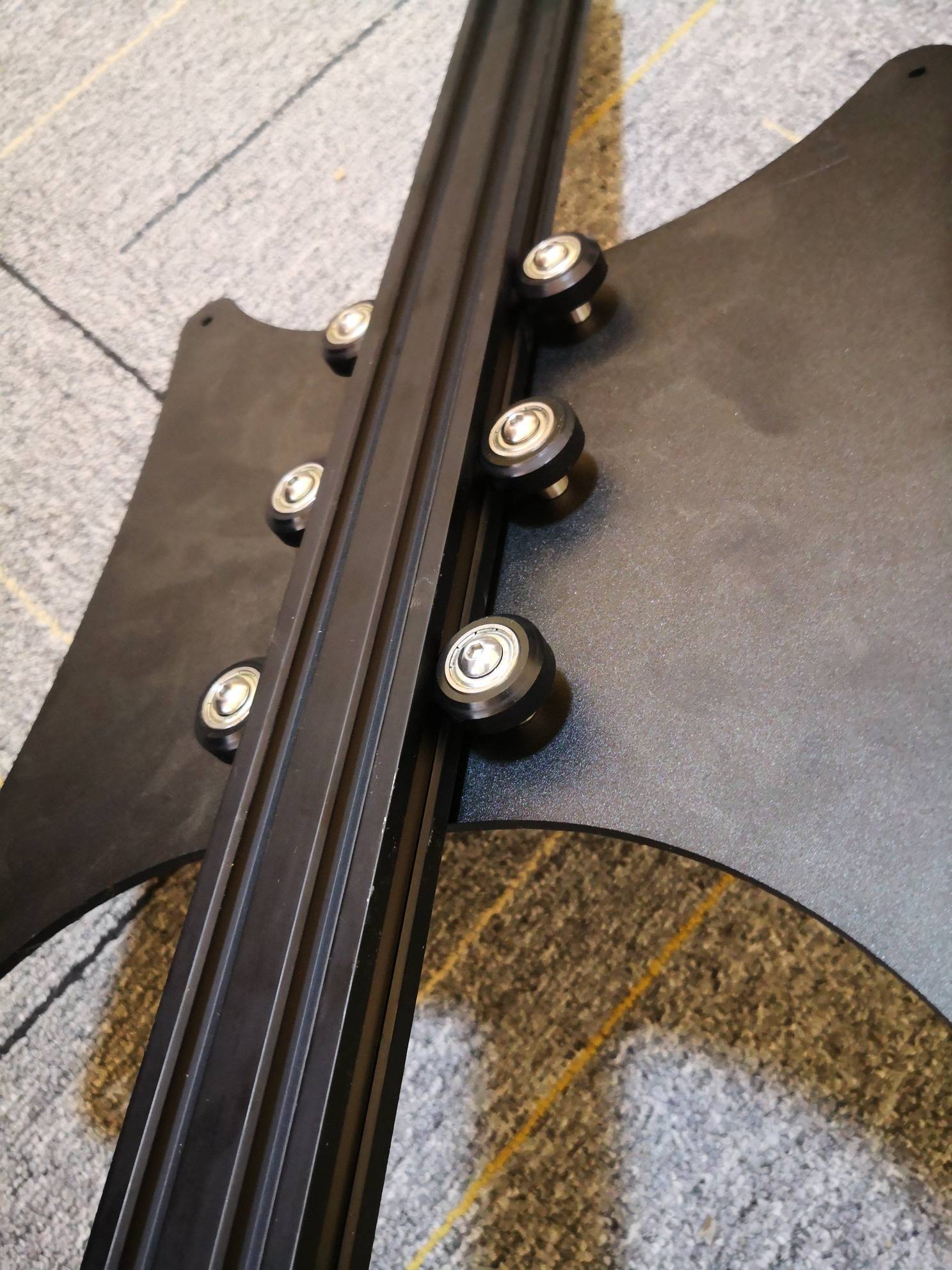

我的想法，想用这个3D打印机的配件，他的轮子是偏心轮可以微调松紧度。这些配件淘宝网都可以买到，我觉得精密度应该不错。

jiewei1020 · 发表于 2019-12-25 15:36:21

jacklin889 发表于 2019-12-25 15:18
- V3 Q5 U1 W, k U7 ?3 R2 D# k我的想法，想用这个3D打印机的配件，他的轮子是偏心轮可以微调松紧度。这些配件淘宝网都可以买到，我觉得精 ...

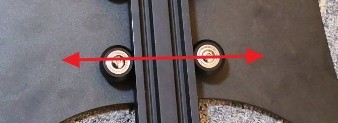

是吗？这个配件叫什么，我这个就是没想好怎么微调，如果有这个配件就太棒了，调节螺丝是可以让轮子在图片的方向移动吗？

jiewei1020 · 发表于 2019-12-25 15:54:16

lukyo 发表于 2019-12-25 08:39
( |; e5 h4 u; l$ l7 o( o2 o9 L3 [端头会歪，这几乎是肯定会歪的

我先做着试试吧，不行再改成两端固定。只要把另外一个压头改到导轨对面去就好了(可移动），初衷是希望单边操作，如果精度达不到那只能麻烦点咯。

有好木邻 · 发表于 2019-12-25 16:19:52

你这个不好搞，只有失败和不好用，我之前也搞过类似的，现在就用小圆锯靠着铝靠山锯。

jacklin889 · 发表于 2019-12-25 17:04:50

jiewei1020 发表于 2019-12-25 15:36& l% e8 f" ~3 [/ t
是吗？这个配件叫什么，我这个就是没想好怎么微调，如果有这个配件就太棒了，调节螺丝是可以让轮子在图片的方向移动吗？

TB搜索 3D打印机配件偏心轮，有一整套3D打印机的移动导轨系统，TB网可以找到各式各样的配件。
3D打印机的精密度很高，应该不用担心精密度问题。

哈桑 · 发表于 2019-12-25 17:06:45

davidjj 发表于 2019-12-20 15:00
" q' J1 r% C4 I1 O( t想法是好的，但当你真正制作时，就那一点点的制作吴差，最后做成切割的效果失败！！楼主想清楚才动手吧！！ ...

支持

快乐的悲哀 · 发表于 2019-12-25 23:59:24

支持楼主！我就diy了一个轨道锯，可以直接开2.4m长板！还安全，只不过占地方3m*1.2m（净）

Yang_cz · 发表于 2019-12-26 09:35:48

jiewei1020 发表于 2019-12-25 15:36& S$ h H" q+ r$ o" h
是吗？这个配件叫什么，我这个就是没想好怎么微调，如果有这个配件就太棒了，调节螺丝是可以让轮子在图片 ...

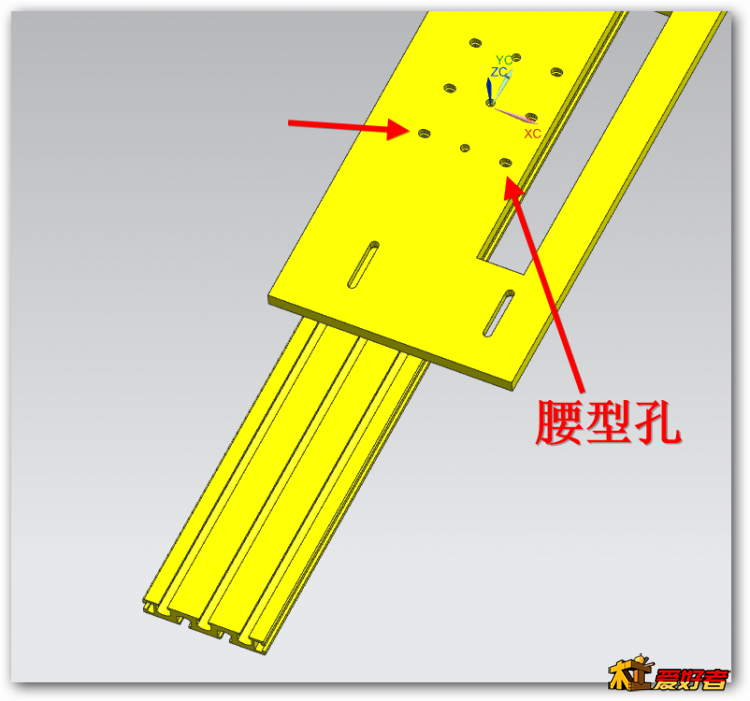

我的做法是采用腰型孔来微调，调节范围2mm，

jiewei1020 · 发表于 2019-12-26 16:45:21

Yang_cz 发表于 2019-12-26 09:35' [2 { x) |3 L$ I0 A( K
我的做法是采用腰型孔来微调，调节范围2mm，

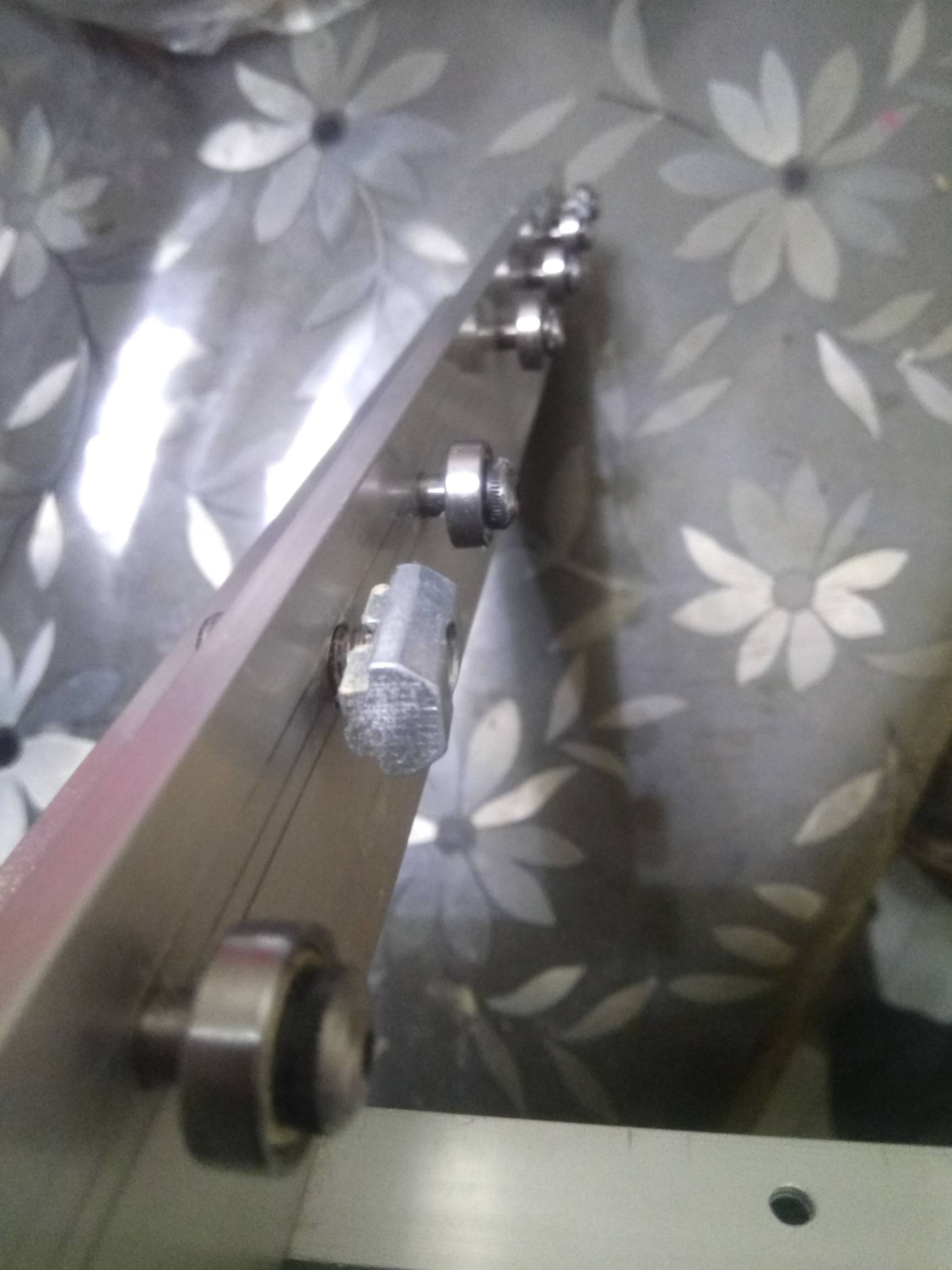

哈哈，这个我想到过，确实是个好办法，不过我这次选的铝板只有6mm厚（我这个6.5寸电圆锯最大切高只有55mm），只能直接上螺牙，如果开腰行形台阶孔（螺母不能高出平面），这样就没厚度了。还有这样锁就不知道时间长了会不会松动跑偏，毕竟只是靠正面锁紧，侧向没定位。

jiewei1020 · 发表于 2019-12-26 19:13:56

快乐的悲哀发表于 2019-12-25 23:59
" ~& g1 ~1 p8 ]) \/ R支持楼主！我就diy了一个轨道锯，可以直接开2.4m长板！还安全，只不过占地方3m*1.2m（净）

谢谢老铁，结果不重要，过程是享受。我初步计划是先做1.5m长的，作为1.2m方向截断用。顺开2.4m的话准备再做一个裁板锯，共用这个底板。

cantorbo · 发表于 2019-12-27 01:06:55

cantorbo · 发表于 2019-12-27 01:08:18

jiewei1020 发表于 2019-12-20 15:440 f8 o+ p% ^" h m$ p
哈哈，大哥目光如炬，这个微调还没想好，没啥思路。。。

塞打螺栓本身就可以微调。安装孔开的稍微大一点就可以。

jiewei1020 · 发表于 2020-1-1 10:44:43

cantorbo 发表于 2019-12-27 01:08
& w2 Y6 M/ o+ ~# a" K B塞打螺栓本身就可以微调。安装孔开的稍微大一点就可以。

我这个塞打螺丝是直接锁在底板上的，底板直接攻牙，所以也就没有调整了。
