电圆锯裁板导轨概念，欢迎大家评论

jiewei1020

gzwuke 发表于 2019-12-22 10:44
吴新导轨有直角切割配件。
你这种单边夹的固定办法，效果应该不会太理想，因为力大了另一边可能会多少翘起，反倒可能使导轨与板面接触不够，压力不够，摩擦力不足，更容易左右滑动摆动，还是通常的那种两头夹的方案比较简单靠谱。
" i. ^, D7 N( c: Y$ X, I! f# S
你可以学习通常导轨都在底面贴防滑层（好像是一种泡棉）的办法，这在导轨平放锯切无饰面层实木的的场景下，大多数时候都够用了，并不一定需要上夹子固定。有光滑饰面层的情况下，可能会不足，具体还需要试试再决定是否上夹子。

+ F- C1 L# X# W5 V- T, B4 z你这个方案，小轴承在槽里，如果轨道强度够，固定的得好，可防反弹，但必须从轨道头装锯。

: G; a+ s* Z' g! i1 \% B/ ]5 ]5 K2 E谢谢您的建议，说的确实到点，初衷是想单边固定。先试试效果，如果不行就把右边那个移到型材对面底部，做成可滑动式的。防滑确实需要，我也在考虑这个问题，铝型太光滑免漆板也是，中间需要防滑介质。

jiewei1020

gzwuke 发表于 2019-12-22 10:48
' q( e; F1 V; j1 h* s9 L' u本帖最后由 gzwuke 于 2019-12-22 10:58 编辑
5 T, {+ b, ^8 @' n! P. Q
1 w7 P0 `% i' o3 N" \/ V, e
前面以及以往，你的观点已经表达得足够清晰，其它的交由人家自己选择，个人喜好和侧重点不同，你不断的唠叨这些，不如给人家提供些设计和加工工艺上的建议。

哈哈，他的观点就是让我买成品导轨。吴新之类的产品我买过，确实不错，不错是在于是工业品，精密机床加工出来的。但是概念可以百花齐放嘛，说白了就是一个直线运动嘛，DIY一下多有乐趣，万一它实现了呢

gzwuke

jiewei1020 发表于 2019-12-22 11:08
谢谢您的建议，说的确实到点，初衷是想单边固定。先试试效果，如果不行就把右边那个移到型材对面底部，做 ...

, b, S7 |% S! Q+ Q6 H/ y我试了一下吴新导轨，背面有两条泡棉材质的背胶贴条，放到非光面的800mm长度的免漆板上（我只有模压或者浮雕面的免漆板），稍微施压都已经有不错的摩擦力，基本可以不用上夹子。如果多贴一条会更好。
# a( j' E5 n% Q* W' B0 ^1到2mm厚的泡棉贴条不贵，导轨后面可以贴3到4条。
. M; l: i% J7 S4 @% j

秋后算帐

锯片在不锋利马力不足会有应力公差，机器下压活动部件存在公差，如果加上轨道滑行公差，形成叠加随机性公差，都要一一消灭。

jiewei1020

gzwuke 发表于 2019-12-22 15:33
我试了一下吴新导轨，背面有两条泡棉材质的背胶贴条，放到非光面的800mm长度的免漆板上（我只有模压或者浮雕面的免漆板），稍微施压都已经有不错的摩擦力，基本可以不用上夹子。如果多贴一条会更好。
3 s- e5 x3 e& W# \8 w) V' x1到2mm厚的泡棉贴条不贵，导轨后面可以贴3到4条。

3 z* K- k) Z* x8 a/ K, G9 A9 t  v2 U我的理解是导轨本身也有一定自重，再加上有防滑泡棉，这样基本就很稳固了，还有裁的时候注意用力方向。这个泡棉我去某宝看看，总之多谢您了，帮到忙了。

jiewei1020

秋后算帐 发表于 2019-12-22 16:25
: \; x. `/ H7 g% @" C' q8 B锯片在不锋利马力不足会有应力公差，机器下压活动部件存在公差，如果加上轨道滑行公差，形成叠加随机性公差，都要一一消灭。

哈哈，是的，很多地方都会有公差，DIY的通病吧，不过我对木工要求不高，大小头不超过1mm就算成功

芒果叶

gzwuke 发表于 2019-12-22 10:48
前面以及以往，你的观点已经表达得足够清晰，其它的交由人家自己选择，个人喜好和侧重点不同，你不断的唠 ...

3 B: v9 u, T. @5 e9 m4 e希望越大失望越大，先泼点冷水嘛。这个思路不换，你指点越多，他浪费的钱就越多，原本不用花的钱也花掉了
9 z( `; R- h8 J1 e# i0 B; U% S

芒果叶

jiewei1020 发表于 2019-12-22 11:19
9 ~3 S2 l7 B& `8 E哈哈，他的观点就是让我买成品导轨。吴新之类的产品我买过，确实不错，不错是在于是工业品，精密机床加工 ...

# s4 v) A. Z' t. J: |我给了你两个建议的，不是只叫你买成品，即使你要试DIY，最好先试一下最简单的加底板靠山，那个有点伪导轨的意思，又简单又便宜，效果也不错
, F3 X; u4 ]( ?, g4 f: c& O$ h0 p

jiewei1020

芒果叶 发表于 2019-12-22 21:23
' Y6 ~' ?' M% t/ o我给了你两个建议的，不是只叫你买成品，即使你要试DIY，最好先试一下最简单的加底板靠山，那个有点伪导轨的意思，又简单又便宜，效果也不错

兄弟，你买了成品轨就去和买了的交流使用心得，没必要在我这叮着。你说的那些在我看来不是问题所在，你在我帖子留言我很高兴，但如果反反复复说这个就没意思了。如果你有什么好的设计也可以指教一番。

芒果叶

jiewei1020 发表于 2019-12-22 22:08
8 d8 b0 s! k0 ~9 X/ e兄弟，你买了成品轨就去和买了的交流使用心得，没必要在我这叮着。你说的那些在我看来不是问题所在，你在我帖子留言我很高兴，但如果反反复复说这个就没意思了。如果你有什么好的设计也可以指教一番。

导轨diy目前我也没找到好材料和好办法，普通圆锯我也有，你的方案和材料我早就想过，所以才劝你别浪费时间和金钱。好了，你不喜欢反对意见那就不说了

恶猫制作室

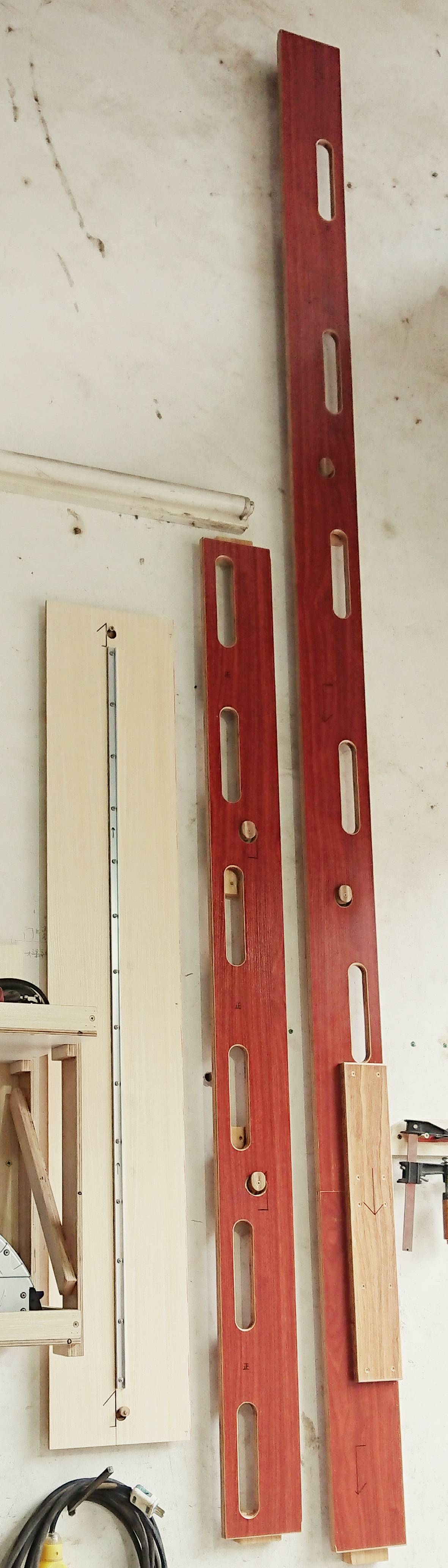

棕色那2条，您买板材后挑其中一块板边比较好的裁足够的宽度就可以当靠山用了，计算好锯片到靠山的距离前后2个夹子固定，圆锯直接靠着推就行了，方便简洁，要用导轨的话除非您圆锯的底板自带有滑行槽，不然是一个比较费尽的工程，浅色那条就是导轨锯用的

jiewei1020

恶猫制作室 发表于 2019-12-23 00:32
9 V# @) s( K# V5 z! u+ c棕色那2条，您买板材后挑其中一块板边比较好的裁足够的宽度就可以当靠山用了，计算好锯片到靠山的距离前后2个夹子固定，圆锯直接靠着推就行了，方便简洁，要用导轨的话除非您圆锯的底板自带有滑行槽，不然是一个比较费尽的工程，浅色那条就是导轨锯用的

( C6 h6 y4 M0 I; {" P0 H( U结构简单实用，学习了，用靠山主要是怕自己手拿不稳，感觉会危险一些。棕色的那些长条孔是什么作用？是用来上螺丝之类来夹紧木板吗？

恶猫制作室

jiewei1020 发表于 2019-12-23 12:48
结构简单实用，学习了，用靠山主要是怕自己手拿不稳，感觉会危险一些。棕色的那些长条孔是什么作用？是用来上螺丝之类来夹紧木板吗？

靠山主要是比较方便，只要知道锯片。到靠山的距离，前后相应的各画1段小线对准夹紧就行。要是对自己手势不放心可以用一块有剩余的板试试手，1到2mm的裁，很快掌握的，靠山要比需要裁切的板长些，一头一尾预留些距离给圆锯靠着入刀这样会更好，圆锯底板的靠边越长越好，要精准些就双手拿锯，熟练后可单可双

恶猫制作室

jiewei1020 发表于 2019-12-23 12:48
/ V4 p& [) y1 ?& b2 I1 s$ P* @结构简单实用，学习了，用靠山主要是怕自己手拿不稳，感觉会危险一些。棕色的那些长条孔是什么作用？是用来上螺丝之类来夹紧木板吗？

靠山不好的地方是宽度，一般的圆锯云石机这些底板长而窄电机尾部比较突出，一般是5厘米以上，导轨锯的底板相对短些宽些，电机突出只有2厘米左右或以内有的甚至不会突出底板，我那2段靠山15厘米宽，中间的孔洞可以在裁窄板时夹夹子，一般f夹需要2厘米以上4厘米以内的宽度空间可以正常使用，做靠山的话需要把夹夹子的宽度预留在靠山总宽度内，还有电机突出底板靠边的距离，太窄电机会碰到夹子

jiewei1020

恶猫制作室 发表于 2019-12-23 13:20
3 @! X5 P; G1 L* A# H7 h% B靠山不好的地方是宽度，一般的圆锯云石机这些底板长而窄电机尾部比较突出，一般是5厘米以上，导轨锯的底板相对短些宽些，电机突出只有2厘米左右或以内有的甚至不会突出底板，我那2段靠山15厘米宽，中间的孔洞可以在裁窄板时夹夹子，一般f夹需要2厘米以上4厘米以内的宽度空间可以正常使用，做靠山的话需要把夹夹子的宽度预留在靠山总宽度内，还有电机突出底板靠边的距离，太窄电机会碰到夹子

, y" j+ O8 P2 f) I. \6 d" ~学习了，谢谢指导
