拥抱工业机——三相电解决方案

黄昏树影 · 发表于 2019-11-27 18:20:24

青梅煮酒！！！发表于 2019-11-27 15:110 K! W' R0 k' t1 x5 b$ s
压刨用了变频器能干的动红花梨吗

与变频器何干？

来自安卓APP客户端

和木相處 · 发表于 2019-11-27 18:50:32

进线肯定应该粗些，建议三千瓦以上的使用最少4平方线，不管单相变几相，单相一根线电流要很大，特别是在较大负荷情况下，会产生瞬时大电流。另外保护地线（零线）原则上和主电路线径相同。

来自安卓APP客户端

不再少年 · 发表于 2019-11-27 19:00:55

黄昏树影发表于 2019-11-27 11:51% Y! W+ [, \8 _, {, E" K! o+ k
1.5平方肯定不行，你猜我敢这样接线会不会用细的？

我只是看图说话

来自安卓APP客户端

黄昏树影 · 发表于 2019-11-27 19:09:08

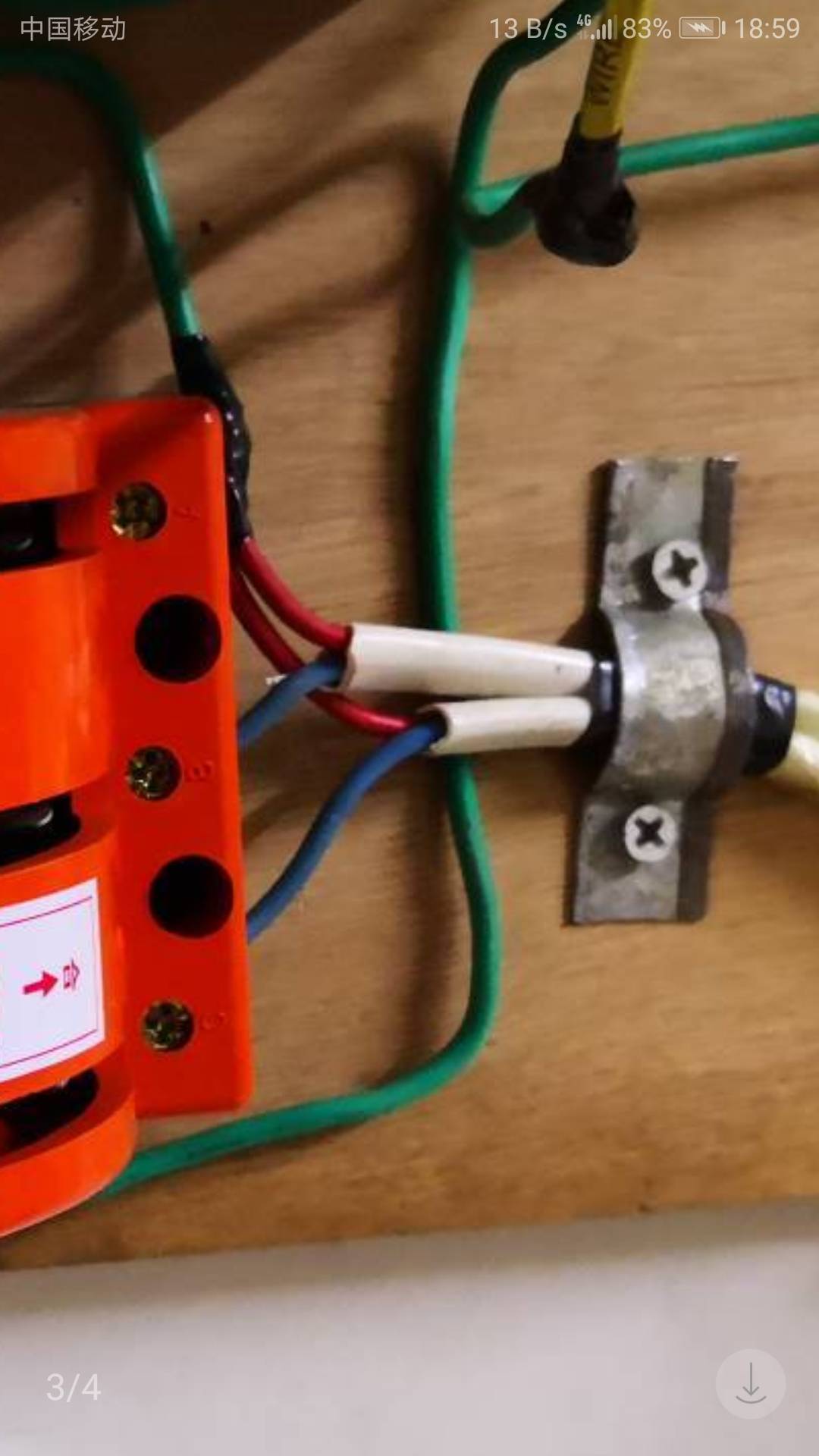

白色那两根负载是2.2kw电机

来自安卓APP客户端

不再少年 · 发表于 2019-11-27 19:24:40

黄昏树影发表于 2019-11-27 19:09% ]: z4 g+ D% h# n3 Q( S% [3 Z
白色那两根负载是2.2kw电机

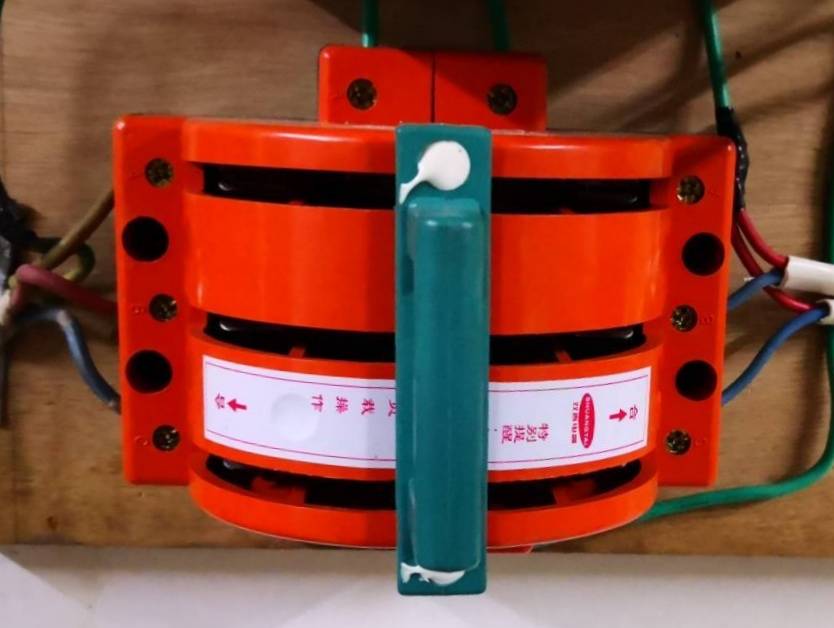

那橡胶电缆看着是比护套线粗一点点，其实还是护套线可靠，你这闸刀在中间是停止，往护套线那边扳那边有电，往橡胶电缆那边扳那边有电。

来自安卓APP客户端

黄昏树影 · 发表于 2019-11-27 20:37:42

不再少年发表于 2019-11-27 19:24
1 \8 `! L8 E+ x1 `+ l那橡胶电缆看着是比护套线粗一点点，其实还是护套线可靠，你这闸刀在中间是停止，往护套线那边扳那边有电，往橡胶电缆那边扳那边有电。

这么粗足够了，负载没多大，瞬时电流大的情况会有，但他毕竟是瞬时，不是常态。倒是单项输入那根线值得研究，5.5kw220V，电流25a，还是需要粗壮些，但那跟橘黄色的电线芯线也够粗的，而且绝对是国标线，没问题，还有个空开保护。那个闸刀开关不能用来控制负载通断，只能在无电的时候操作，否则变频器会坏，用它就是免得经常换线而已。

来自安卓APP客户端

黄昏树影 · 发表于 2019-11-27 20:40:20

真正的问题是谐波，导致电机声音变大和加速绝缘老化，计划加电抗，看能减轻多少。

来自安卓APP客户端

黄昏树影 · 发表于 2019-11-27 20:43:35

爱好者不会全天开机，一次能开个一两个小时都算长的

来自安卓APP客户端

jdcm · 发表于 2019-11-29 00:36:29

闸刀方案我觉着可行

来自安卓APP客户端

黄昏树影 · 发表于 2019-11-29 01:35:43

jdcm 发表于 2019-11-29 00:362 l, L& X5 [/ s" w
闸刀方案我觉着可行

其实不应该接任何开关，这也是没办法的折中做法

来自安卓APP客户端

中大哥伦比亚123 · 发表于 2019-11-29 05:28:42

工业设备迷们的福音

如歌岁月01 · 发表于 2019-11-29 11:23:49

不错, 还有点意思!!

ajuan2005 · 发表于 2019-11-29 15:51:54

不错呢其实，早点看到的话我说不定也这么搞了。

黄昏树影 · 发表于 2019-11-29 18:40:36

黄昏树影发表于 2019-11-26 23:26
; I. d& N' M; z, v e1 z本帖最后由黄昏树影于 2019-11-26 23:57 编辑 ) O2 D1 r' |7 K& s; @. }
& A2 ~ g6 ~2 A- I+ P+ f7 ?! `
开机视频传不上来？nb的平刨开机立硬币视频啊！
' T& [5 e! t: j7 ~亲测好用，实现双机控制，理论上可以接更多

计划加电抗或者正弦波滤波器，电抗便宜，正弦滤波器要贵一些，这个方案本身就是以便宜好用为目的，倾向电抗方案，欢迎讨论

来自安卓APP客户端

adszmc · 发表于 2019-11-30 14:32:44

黄昏树影发表于 2019-11-29 18:40
2 S+ `; G& j- c' s计划加电抗或者正弦波滤波器，电抗便宜，正弦滤波器要贵一些，这个方案本身就是以便宜好用为目的，倾向电抗方案，欢迎讨论

准备变频器加电抗，2.2kw的正弦波滤波器也就5.6百元，

来自苹果APP客户端
