【更新】新装闭环步进电机，X轴逐渐向左偏移，各种尝试和向大佬求助

WWL1215

) H0 r- P0 j% ^; l, b+ s
变频器输入端必须加滤波器，而且要靠近接线端安装，要买二级滤波的，十几元的效果差。输出线加磁环。驱动器输入线必须用屏蔽线接地要量好。编码线本身就是屏蔽线。不需要换，

青蛙俚语

木头就是木头啊 发表于 2019-10-18 20:50
这么说吧，变频器有两种干扰，如果是外部干扰引起的那么用屏蔽胶带应该能起作用，如果是线内电磁浪涌那么 ...

好嘞，太感谢您了，这么一看就明白了，之前还以为开关电源就是开关呢，原来那个长方体才是开关电源，看来只能用金属板隔开了，我这个控制箱里面的结构变频器和驱动挨着，回头用磁环扣把所有线都装上，今天去量量需要多少口径的。
* Y1 d! ~+ s% D现在重装的驱动和电机弄得线特别乱，回头我给它整理一下，把磁扣都按组安装上。再次感谢您的帮助，如果到时再有问题还得麻烦您，谢谢了。
. o1 W& `. j, E6 w/ `2 g0 D

青蛙俚语

小晓筱 发表于 2019-10-18 20:52
) @; C$ \- K4 u9 M" O5 S& I! ?你先把接地弄上，也许就解决了。如果解决不了再换编码器屏蔽线，看看几芯的就买几芯的屏蔽线。变频器绕上 ...

0 k7 o/ ^  J9 _谢谢您了，刚卖家问了一下他们技术员，说编码线是屏蔽线，然后告诉我说控制线最好也弄成屏蔽的。不过我这个空转没问题，就先把控制箱里面都卡上磁扣吧，麻烦您的解答了，再有不明白的还得问您，谢谢，

青蛙俚语

WWL1215 发表于 2019-10-19 07:15
5 }$ ^) e& P3 b% W5 ~' t变频器输入端必须加滤波器，而且要靠近接线端安装，要买二级滤波的，十几元的效果差。输出线加磁环。驱动器 ...

我也准备这么干了，就是一些细节操作不知道怎么弄。滤波器您有什么推荐没？我马云家查了一下，型号太多，没看明白，二级滤波器是哪种？看别人输出线是不是卡磁扣那种就行，驱动器那个屏蔽线我研究来的，就是不知道那个接地怎么接，机箱接地不太良好，您看能不能几个驱动屏蔽线接地并联一下，然后走电源接地那么走？我甚至研究着能不能连机箱接地也连上电源接地线。

青蛙俚语

木头就是木头啊 发表于 2019-10-18 21:13
* Y1 {/ u+ S* T& b" G" ~7 G2 \( m% L+ h如果会调变频器的话，可以把变频器的载波频率适当减低点，可以减小变频器的干扰

/ F  ^( [$ h8 u7 a我研究下这个变频器修改参数试试，今天先试着把接地弄上，然后学学变频器怎么设置，好像有些复杂……估计什么时候不小心碰到过

WWL1215

青蛙俚语 发表于 2019-10-19 09:07
我也准备这么干了，就是一些细节操作不知道怎么弄。滤波器您有什么推荐没？我马云家查了一下，型号太多， ...

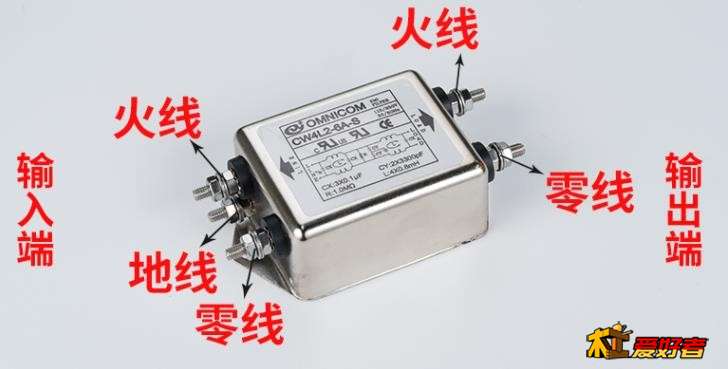

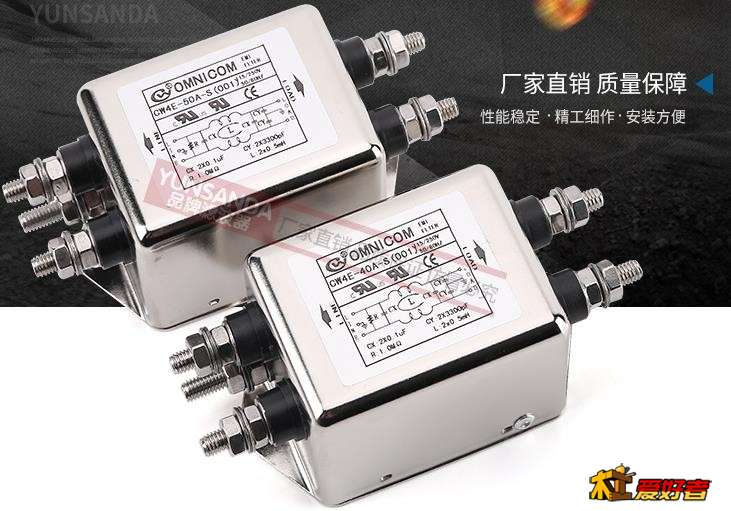

3 N& V$ r3 k7 s) A. [! [2 n! }电源滤波器从电路图上就能看出来，有2个线圈和1个线圈的甚至有3个的，可以选二手接口的。屏蔽线的屏蔽层必须良好接地可以跟机箱接一起不能和电源零线接一起。
