环牛变压器问题请教！！！

刚入坑的小白

阿余 发表于 2019-09-30 11:54
  u6 R. O/ f8 h( ]" M! K本帖最后由 阿余 于 2019-9-30 11:55 编辑


% ]: L. X1 K; p! ^8 o9 Y+ J整流后， 你还要加电容滤波。    滤波后就是  *1.4.
  U1 E- H9 L) @3 f6 x
$ V2 m0 x. S6 R6 f, L4 j0 q/ P. o+ G
  E1 ^% E2 W! |7 |* d: W不滤波是*0.9
! H% g$ D) L  Y$ u' Z1 u

7 ^0 B3 [2 H; Y# k6 x& v
但是，不可能不滤波。


5 x2 u& T5 T$ A$ A  S" O不要买这个， 这玩意100A电流， 实际上用不上这么大， 你买30-50A的音响 整流板就可以了。 那个不到100块钱，还带散热片， 带滤波电容。
3 A, b  c) E/ S1 {
2 A( L" O  z) D, J( q8 t) F
( y: [2 }: N8 g6 F100A*50V＝5000W， 哪个雕刻机的驱动要用5000W？   用50A的桥都有足够冗余。

) v& A7 I# h" i" S" p用音响 的整流板比这个好。 价格比这个低。

不滤波不行吗，100安的30元

来自安卓APP客户端

阿余

刚入坑的小白 发表于 2019-9-30 12:38
9 s9 s2 R; g/ H6 S: x% m' q" A不滤波不行吗，100安的30元

, ?& l3 R# A! n$ @3 ^肯定 不行呀，  不滤波， 出来的那玩意， 波形全是一个个半个周期的交流电，不滤波， 怎么可以？ ？根本不能带负载 好好工作 ，  楼主对电的知识 有点过于缺乏了。
8 \$ @! v/ K$ R. R4 c$ q8 s7 D1 K
3 x! b: h8 I" _; C$ }# z滤波电容不但需要， 还是越大越好，  用多个小的， 组成阵列， 比用一个大的好。
) {2 f! G, p# v4 ?1 O' i% l# _2 v

滤波电容越大， 最后的工作， 就越稳定， 不容易受瞬间功率变化影响变压器的工作 。

71617592

* H- W3 I( l: ]4 ^- e4 Q- W- i滤波是必须的，否则出来是100HZ脉动直流，应该会影响驱动器和电机正常工作的，滤波简单，就在整流后输出端并接个100V/4700UF的电解电容和0.1UF的瓷片电容就行了；一般在负载比较大的情况下，整流滤波后输出电压为输入的1.1-1.2倍左右，不过步进电机的负载不是恒定的，电压低些也无所谓了，所以建议：变压器输出电压*1.41后最好要低于你步进电机驱动器和电机的最高工作电压（5%左右吧）。然后在这范围内尽量选高的输出。

x1963

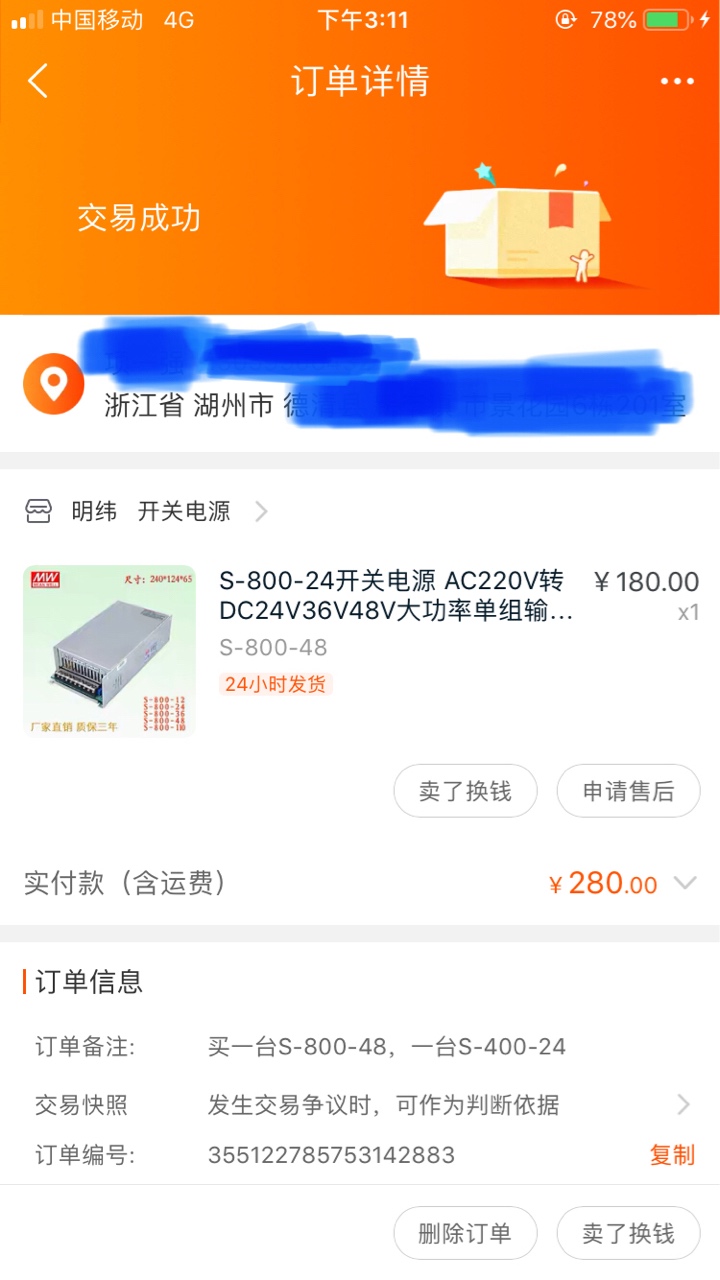

楼主为什么不考虑用开关电源呢？我的雕刻机是用开关电源的，800w48v的现在带2个57闭环步进，为以后留余量所以买功率大的，可以带4个。400w24v的现在带1个57步进，以后可以带2个步进。这2个开关电源一共280元。
8 M; ?' Y* @8 P3 Q8 l) O) S+ A3 X# T2 Y9 ]开关电源有过载短路保护，自动稳压。开关电源用于步进电机频繁启动，功率余量留富裕点，一点问题也没有。

来自苹果APP客户端

lu_mu

上面有人胡说，变压器空载电压就是高一点，要考虑压降。什么48伏，用36伏就可以，纯属胡说八道。

来自安卓APP客户端

lu_mu

正常配电变压器输出都是400，才能保证到终端不低于380，原理都类似。

来自安卓APP客户端

阿余

lu_mu 发表于 2019-9-30 16:12
* _7 @0 h# j. d; v' h: L2 M' q) V正常配电变压器输出都是400，才能保证到终端不低于380，原理都类似。

6 j0 Q, B3 o$ a$ b6 p你自己才是胡说 ， 你连交流直流都没搞懂，  什么是整流滤波都没懂， 滤波后， 带多大负载， 电压会降多少， 也不知道， 张口就来， 还以为自己很厉害。
" q' u2 R: m; J, {" R; l: ]" `1 u

你的知识有严重缺陷， 但你自己不知道不说， 还自以为是， 认为别人说错了。


4 v  {2 i' q9 B9 a1 |0 a: \你自己搞个变压器，  整波滤波后， 测一下电压， 再带上轻重负载， 再测一次电压很难吗？
+ B9 D: ?9 l$ }4 w

阿余

x1963 发表于 2019-9-30 15:24
: P5 O6 E, i) H) q/ a' y+ U% t' f+ I: L楼主为什么不考虑用开关电源呢？我的雕刻机是用开关电源的，800w48v的现在带2个57闭环步进，为以后留余量所 ...

6 Z: L$ y5 {% H  c+ e开关电源好处是， 重量轻，便宜， 再负载能力强，但是， 搞过载能力不强， 保护电路完善。
% g  J( e! G) i# |' b
0 y( O: Z2 s* [& n最大的缺点， 结构复杂， 不买 靠谱的牌子， 容易坏。
1 ?+ w6 i  g6 U: P
: ?7 o" H, P) E( T$ I! _+ B环牛的缺点： 重， 大， 贵， 优点， 这玩意只要你按他的工作要求来用， 买 质量合格的，貌似找不到坏的可能性，一个用几十年不坏。  而开关电源 就不同了， 说不定里面灰多了， 散热不好， 坏了， 时间久了， 里面的风扇不转了， 坏了， 元件老化， 参数变化了， 输出的电压就不靠谱了， 等等 ，复杂了嘛， 反正出问题的可能性就大。
  S  H, ^0 k% j1 W7 P% X  x& H
环牛， 真的就可以几十年不坏，那玩意没什么复杂的元件，没什么可坏的。  就是这点好。

刚入坑的小白

阿余 发表于 2019-09-30 16:50
开关电源好处是， 重量轻，便宜， 再负载能力强，但是， 搞过载能力不强， 保护电路完善。

最大的缺点， 结构复杂， 不买 靠谱的牌子， 容易坏。
; g5 _- O. Z$ {1 I& L, e6 Z( M* n
环牛的缺点： 重， 大， 贵， 优点， 这玩意只要你按他的工作要求来用， 买 质量合格的，貌似找不到坏的可能性，一个用几十年不坏。  而开关电源 就不同了， 说不定里面灰多了， 散热不好， 坏了， 时间久了， 里面的风扇不转了， 坏了， 元件老化， 参数变化了， 输出的电压就不靠谱了， 等等 ，复杂了嘛， 反正出问题的可能性就大。

环牛， 真的就可以几十年不坏，那玩意没什么复杂的元件，没什么可坏的。  就是这点好。

( Y+ U2 v( r; ]7 D1 s如果滤波整流后输出48负载后电压会降低的对吧

来自安卓APP客户端

71617592

lu_mu 发表于 2019-9-30 16:12
8 \  ?; `1 R, s+ S7 j6 H  x! P正常配电变压器输出都是400，才能保证到终端不低于380，原理都类似。

) r7 i' C; m  R* }% o/ T9 m那是考虑线路损耗。
正常整流后由于电容滤波作用空载输出电压就是交流电压的峰值=交流输入电压*1.414（确切来说还得减去两个整流二极管的压
  }# R, W& w3 s: `+ g4 e# ~降）；
+ k/ a) M6 D& ?8 G8 K% [5 i4 ]
$ }' @. V" i, X! |7 a正真输出电压值取决于负载大小和变压器最大功率，真正一直满载时输出电压的确基本等于甚至低于交流输入电压。
6 z0 _/ V$ Y9 o4 }- T
建议楼主还是用开关电源合适，你又不是搞功放啥的。
3 N* N8 C) ]  ~0 v- D# j

; n/ l9 n) n/ v" L' ?' D

阿余

刚入坑的小白 发表于 2019-9-30 17:18
$ e7 s* m9 J8 S6 ]0 C8 R7 x* W( F如果滤波整流后输出48负载后电压会降低的对吧

对，　根据负载的轻重，　电压降低的多少不同，所以，为了你的设备安全，你要考虑最轻载的时候，这个电压不要超过你的驱动器最高允许的电压。　　最好是给环牛足够的功率冗余，这样电压降得少，运行起来也有力，发热也少，并且可以当丰个不坏件，可以工作个几十年不坏，这家伙就是一个铁芯，上面绕线圈，用好的铜芯和铁芯，　效率也很好，几乎不发热，根本没什么可坏的。
0 Y6 h- Y: Z  s) _, G( r5 W; o3 \
这就是用环牛的最大好处，　就是不坏，　　当然，　还有就是抗过载能力　比开关电源强很多。　

还有就是，　环牛，他是和市电隔离的，用起来安全，　开关电源，也是隔离的，但那玩意要复杂得多，就把设计师傻了，把输入和输出搞个共地，　　于是输出就可能和市电连接，有安全上的隐患。

taohuajun

学习贴收藏了

来自苹果APP客户端

x1963

刚入坑的小白 发表于 2019-09-30 17:18
如果滤波整流后输出48负载后电压会降低的对吧

; T6 _- ?2 u) J个人意见，楼主不必要把精力用在48v升高或降低多少的事情上，这样有点顾此失彼了，除非你想深入学电子。一个步进控制器它的供电电压是有个范围的，在这个范围之内供电都能正常运行，电压高力矩大，锁轴力矩也大点。
5 X' P# e# m% O9 R8 `: W3 a关键是在电机轻重负载变化时，理想状态是电压不变，如果用传统的变压器，只要变压器功率够大，线径够粗，滤波电容够大，那就基本上能满足要求了。
但是请正视一个事实，现在的家电，几乎都采用开关电源供电的。只是要买口碑比较好的品牌。
当然，相对来说，变压器的寿命和供电的可靠性肯定是高于开关电源的，所以我自己玩玩的雕刻机用开关电源，工厂设备上用环牛，一个200w环牛带一个86闭环步进。反正工厂设备不移动，也可以不计较成本。

来自苹果APP客户端

刚入坑的小白

感觉好麻烦，还是买个800瓦的开关电源吧

来自安卓APP客户端

znz

什么都不懂 就别整环牛了     会不会看电路图？ 焊电烙铁？、 买个开关电源吧   依葫芦画瓢接上就可以用了。。
