环牛变压器问题请教！！！

znz

卖家外行……
变压器太丑…………
4 G. {% ^0 [5 B" w# M3 C负载能力差才会讲这种话……

; i$ u2 O0 b9 s( y, c: M) d9 G

来自安卓APP客户端

znz

正常的……整流i虑波后电压会升高……x1.414

所以你使用电压除1.414就是交流输出……
, A3 j' V1 n' C  ~8 `4 {/ R) T
还稳压的话当然要大高于这个薮值……

来自安卓APP客户端

lzzasd

楼上说的对     半桥是0.9的交流电压    全桥是1.4的交流电压    全桥直流电压要高
0 k! Q" v+ A& J& M2 w& q: g如果电压降低了达不到这个数    说明功率不够   变压器质量不够
; Z1 m3 P: a# S( _- A选变压器一般价格都可以    价格低的都是铝芯的    掏个拆机二手的也行    缺点或多点电压就绕点或拆点线圈就行了

x1963

桥式整流后直流电压是交流的1.414倍，这是指空载。

来自苹果APP客户端

x1963

楼主没有说明是什么负载，所有的讨论都是白说。

来自苹果APP客户端

刚入坑的小白

x1963 发表于 2019-09-30 05:37
交流经过整流变成直流，电压会有变化，大小要看负载的轻重，以及整流后加不加电容和电容量的大小。
# U) c2 U# @, Y/ x* l* ^( @请问你用于什么负载？

闭环步进电机

来自安卓APP客户端

刚入坑的小白

x1963 发表于 2019-09-30 09:44
楼主没有说明是什么负载，所有的讨论都是白说。

57闭环步进电机

来自安卓APP客户端

刚入坑的小白

x1963 发表于 2019-09-30 09:43
9 K+ O6 g  D' I7 q桥式整流后直流电压是交流的1.414倍，这是指空载。

桥式不是乘0.9吗

来自安卓APP客户端

阿余

胡说。
. m, g: ^6 d+ n  L' {

! i% Z' Y( w2 @# H) H交流 整流滤波后， 电压会变成比较高的直流 。 一般是取1.4倍。


0 e9 r; J- w7 z* _& P# H也就是说， 48V的直流。   用36V左右的环牛就可以了。


注意， 整流桥一定要加散热片。 另外， 滤波电容用大一些比较好，  我是用的10000UF的两个并联。
: G0 m/ `% O+ h( |' V( T. Y

阿余

lzzasd 发表于 2019-9-30 09:28
* ]9 l. z5 E  z3 b楼上说的对     半桥是0.9的交流电压    全桥是1.4的交流电压    全桥直流电压要高
如果电压降低了达不到 ...

谁用半桥呀？ 那个输出的直流，滤波前， 只有半个波峰， 整流后纹波大， 带负载 的能力 也不行，  全桥又不贵 ， 怎么可能用半桥？
7 _+ d) E6 ?7 a

: s& @: n. K$ N* g- p" r) V1 Z肯定是全桥呀， 半桥不在考虑之列。

阿余

znz 发表于 2019-9-30 09:26
5 T' E, L5 H, D. g4 r正常的……整流i虑波后电压会升高……x1.414
. {# N2 J6 I/ C0 W
所以你使用电压除1.414就是交流输出……

这个输出， 带雕刻机， 肯定是不再加稳压的。没有意义。 只要整滤波即可 。
- C* j2 N- X! r

阿余

x1963 发表于 2019-9-30 05:37
交流经过整流变成直流，电压会有变化，大小要看负载的轻重，以及整流后加不加电容和电容量的大小。
请问你 ...

. ~, |7 z+ Z4 t, s  i6 q; \& V为了不让负荷变化的时候， 电压变化太多， 可以用功率足够大的环牛，   给他更多的冗余，  滤波电容更多， 最好是多个组成个阵列。 就解决问题了。 实际上和音响上是一样的道理 。
9 b4 D. k5 B# k

9 c; h, {" d  B9 S5 d环牛的好处是， 这玩意用不坏。  质量靠谱的环牛， 真的是用不坏。

阿余

t2930 发表于 2019-9-30 08:11
环牛淘宝上质量差的太多了，买过两个新的，一个回来就断路的，换一个麻烦死了，另一个用了几个月，又出现断 ...

我靠， 你上哪买的？ 确认没有图便宜？
/ G) q' d4 v2 L: q5 B
我最过几年在淘宝买过N个环牛， 质量都很好呀， 不过我是盯着比较贵 而销量又高的买。
- E0 U8 C) C& C& T2 g& H
" ]; E" n( V: J/ T  i拿回来试， 500W的环牛，  我给他上400W的功率， 两小时后看， 也不发热， 手摸只是略感有点温度，  不叫， 不震动， 空载电流很小，  空载的时候， 输出端不接负载， 220V输入我测电流不到10ma
/ a$ n) w/ I" Q! {/ l
8 v+ @  S) b) Y) y) T7 E. O我感觉可以呀。
& d6 @1 \- z. G; n$ I& N

刚入坑的小白

阿余 发表于 2019-09-30 11:05
& y7 V6 J7 r! i7 M5 u( J( |我靠， 你上哪买的？ 确认没有图便宜？

/ A; N5 e; M$ S5 w/ P0 K* W我最过几年在淘宝买过N个环牛， 质量都很好呀， 不过我是盯着比较贵 而销量又高的买。

拿回来试， 500W的环牛，  我给他上400W的功率， 两小时后看， 也不发热， 手摸只是略感有点温度，  不叫， 不震动， 空载电流很小，  空载的时候， 输出端不接负载， 220V输入我测电流不到10ma
0 C% \% O; S; e3 R2 I
我感觉可以呀。

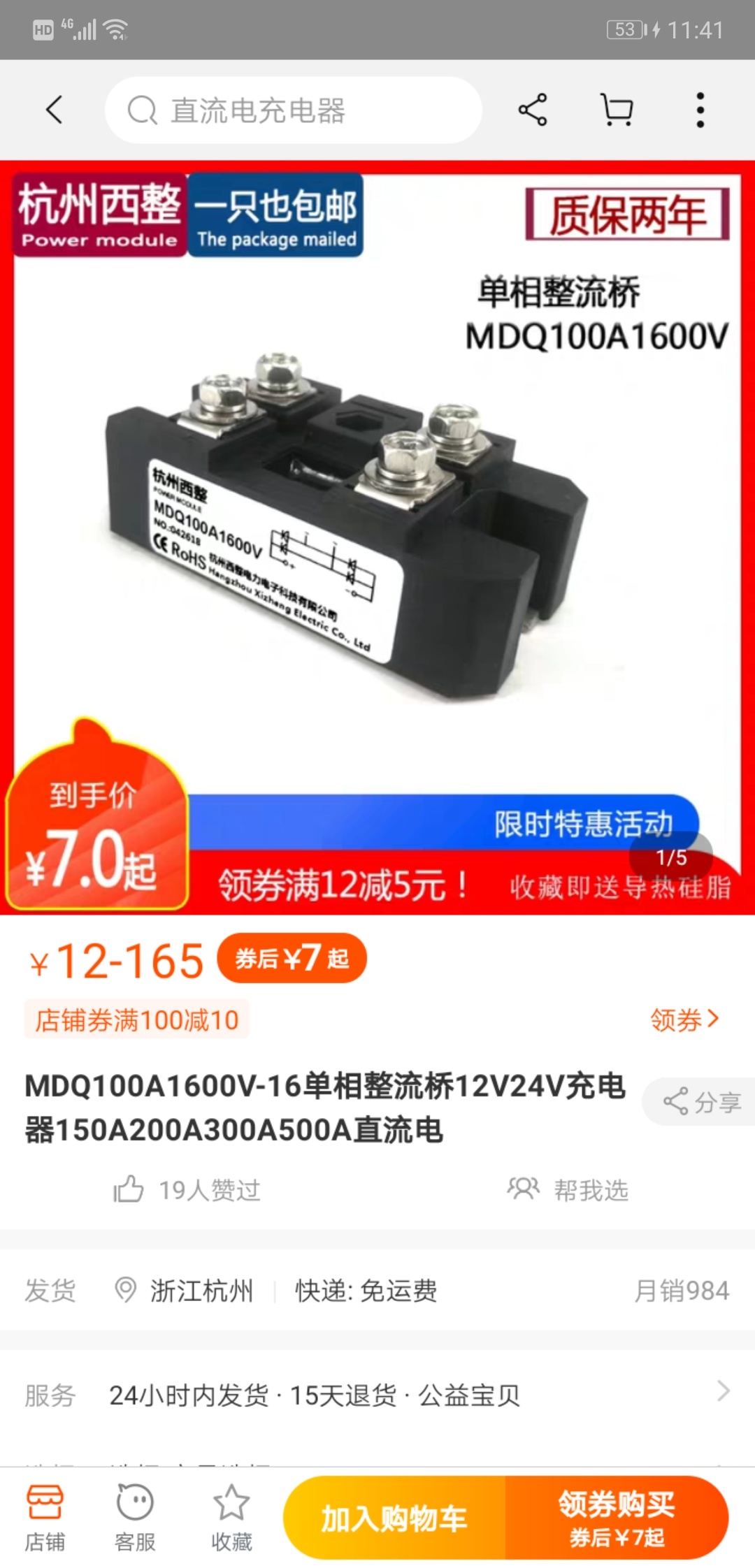

7 ]" Z  \0 J. C8 [4 w3 b我问的这种整流桥，卖家说直流电压等于输入交流电压乘以0.9，那我要48v电压是不是要买220变54v的环牛直接加个这样的整流桥就行了？什么滤波啊什么的我也不懂啊

来自安卓APP客户端

阿余

6 t" l& q$ ]4 G7 ~) [

刚入坑的小白 发表于 2019-9-30 11:44
0 M: ]/ F' [/ V% x我问的这种整流桥，卖家说直流电压等于输入交流电压乘以0.9，那我要48v电压是不是要买220变54v的环牛直接 ...

  T2 ~: c' A. {5 E& a$ j* @6 F2 T整流后， 你还要加电容滤波。    滤波后就是  *1.4.
$ A- D" c) [/ s: a3 R% N/ ?" |

不滤波是*0.9
5 \2 P+ D7 x4 q0 R8 S) G, C. E

% r2 x& ^1 {- M) t
但是，不可能不滤波。


- p# z+ y7 _& t; {0 r不要买这个， 这玩意100A电流， 实际上用不上这么大， 你买30-50A的音响 整流板就可以了。 那个不到100块钱，还带散热片， 带滤波电容。
: G( `1 A! J: _2 f' _& C/ U/ r

+ a) c1 z, S: K; K9 o! w100A*50V＝5000W， 哪个雕刻机的驱动要用5000W？   用50A的桥都有足够冗余。
( `% ?/ @$ z; x% Q& Z* m8 w$ d
用音响 的整流板比这个好。 价格比这个低。
