【求助】关于机械原点限位开关选择的问题

青蛙俚语 · 发表于 2019-9-15 22:47:13

glike 发表于 2019-9-14 16:38
" o' l4 l0 S' f+ O感觉都差不多，论坛里有光电开关精确到0.02的，我做不到，撑死了0.1，f200的接近速度。行程限位也可以做原 ...

0.1的话完全没问题吧，毕，竟我的给进也才0.15，浮雕相对还比较大，有一道的话用砂纸蹭一下就好了。主要是准备把机器运回老家，那边总是突然停电，如果不设置机械原点的话，突然停电就废掉整块板了。

glike · 发表于 2019-9-16 00:38:46

相对于三四十公分的浮雕0.1毫米算什么，三轴不用机械原点，只要在加工的木料上找一个点来定位XY轴，Z轴可以在平坦的地方固定个对刀块定位

nini21800 · 发表于 2019-9-16 08:42:21

青蛙俚语发表于 2019-9-15 22:290 v# e, n- S0 M- X% W* o
问个低级问题，您说这个会不会因为灰大误触哇？木屑四散，如果误触就麻烦了。
! [) G4 ?$ [, M r9 P& W我准备只做XY两轴的机械原 ...

光电开关就和9楼木友那种差不多，只是大多数光电都模块化了装在一个U槽中了。
光电开关有多灰尘也会误触发的，不过可以把开关倒着装，板子在上，U槽向下。

hky9075 · 发表于 2019-9-16 09:48:37

接近速度够慢的话，电感式的精度也可以的，
如果系统支持，可以用接近开关配合伺服编码器的Z相输出，精度非常高

woodmill · 发表于 2019-9-16 12:45:42

hky9075 发表于 2019-9-16 09:48 h: z7 }1 `6 ] o2 P9 C
接近速度够慢的话，电感式的精度也可以的，
v0 w7 \) ^6 @) ?+ \, G8 l如果系统支持，可以用接近开关配合伺服编码器的Z相输出，精度 ...

如果系统支持，可以用接近开关配合伺服编码器的Z相输出，精度 ...
这个可以再说下吗,好像了解下.

a67540 · 发表于 2019-9-16 15:18:31

感觉和系统也有关，我的8090用电感式的回零十次打表误差在0.02，不过是二手进口牌子，网上有卖0.001精度的开关，挺贵的不知道是不是真的

青蛙俚语 · 发表于 2019-9-16 19:42:09

glike 发表于 2019-9-16 00:38
: i! m- j# S5 L, T$ @6 {相对于三四十公分的浮雕0.1毫米算什么，三轴不用机械原点，只要在加工的木料上找一个点来定位XY轴，Z轴可以 ...

前面大佬说用对射开关，我想试试，准备把他装在主轴上，像之前大佬说的做个0.05孔的帽装上，这样精度就足够了，两个开关对上了就亮灯，可以作为XY轴的工作原点来用，Z轴每次对刀就行了，这样虽然麻烦些，但如果突然停电，只需要断点继续就可以了吧？
ps：我用的应该是盗版的维宏雕刻卡，应该也有储存功能吧？

青蛙俚语 · 发表于 2019-9-16 19:46:59

nini21800 发表于 2019-9-16 08:42# j! g! S% f4 c: D* D s, J
光电开关就和9楼木友那种差不多，只是大多数光电都模块化了装在一个U槽中了。, p; \; {2 I1 G3 p6 z$ O
光电开关有多灰尘也会误触 ...

又研究了下，看之前大佬说的对射开关好像挺方便的，一边装在主轴上，一边装在工作台上，对上之后灯亮，这样每次都是定点，虽然麻烦点，但XY轴的工作原点就确定了，嗯，需要一个高倍数的放大镜。

青蛙俚语 · 发表于 2019-9-16 20:16:10

cherami 发表于 2019-9-14 21:38
! h$ k' ]5 S- W) b话说感应开关做限位还行做回零开关真不太好8 o3 Y4 m3 u: y/ m0 `
我买的这种对射开关做的回零做个帽子打的0.05的小孔感觉还 ...

大佬，你用的是哪款？我问了下，都说0.05的孔感应不到哇

nini21800 · 发表于 2019-9-16 22:43:57

青蛙俚语发表于 2019-9-16 19:46: G- _9 s7 z8 }( I
又研究了下，看之前大佬说的对射开关好像挺方便的，一边装在主轴上，一边装在工作台上，对上之后灯亮，这 ...

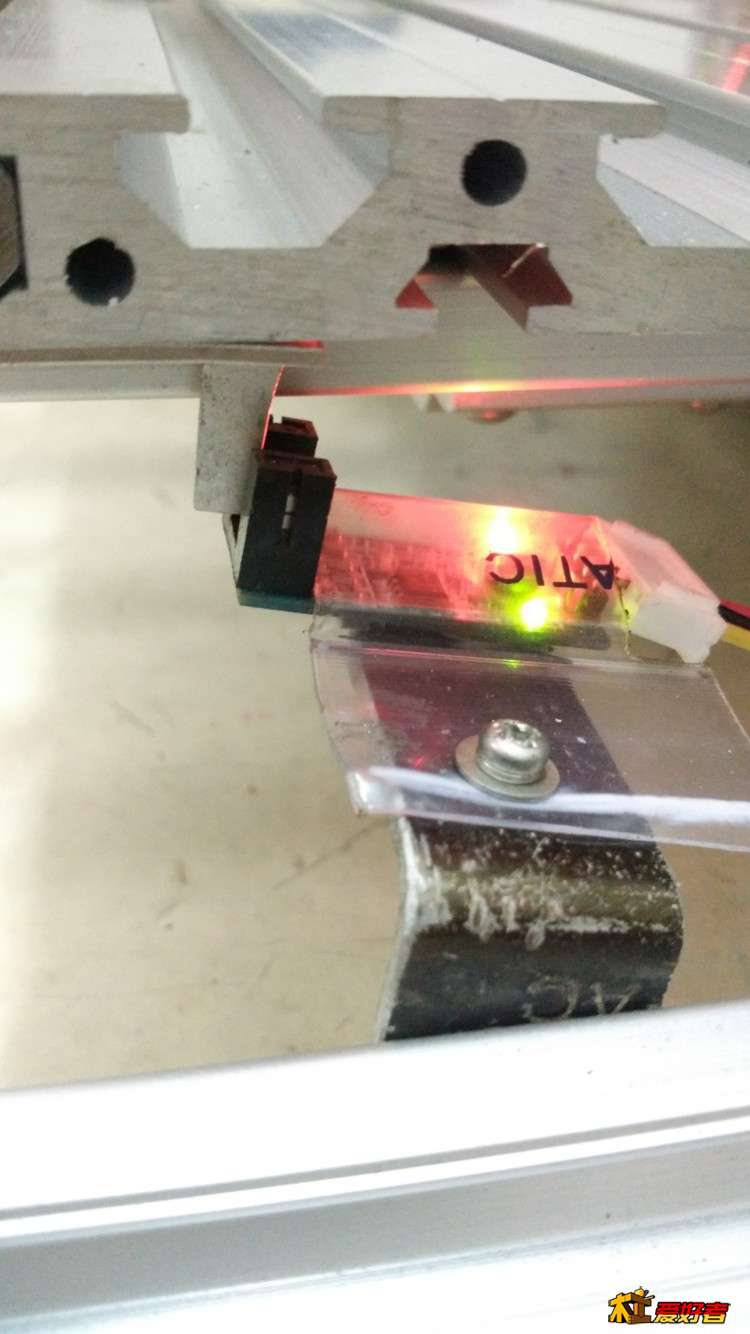

U型槽开关更容易安装，开关装在机器上，再装一片铁片或铝片等在主轴上，主轴上的铝片运行到U槽并挡着U槽中的红处线光后就触发了，所以不会出现发射和接收对不正的现象。

nini21800 · 发表于 2019-9-16 23:00:34

湖湖 · 发表于 2019-9-17 04:04:45

用光电开关虽然精度也不高但是比近电开关机械开关高~

湖湖 · 发表于 2019-9-17 04:09:34

本帖最后由湖湖于 2019-9-17 04:11 编辑

青蛙俚语发表于 2019-9-15 22:29 l$ H/ i* Y4 c- m$ X4 l
问个低级问题，您说这个会不会因为灰大误触哇？木屑四散，如果误触就麻烦了。: N8 s k/ }' I6 d# e3 A" s# s; k
我准备只做XY两轴的机械原 ...

Z轴有原点开关可以设置安全Z  另外很多软件输出都会有

G91 G28 Z0 这个指令  这是个安全Z指令. 可以有效防止撞机. 你只要把Z轴原点开关设置在接近最高的地方就行.

有安全Z设置任何时候续雕  Z都会最先自动跑到原点位置这样是最安全的.

glike · 发表于 2019-9-17 12:45:39

雕刻机搞高精度没什么意义，断电续雕百分之九十会有台阶，只要不太离谱砂纸都能解决，玩机器的不要让机嚣玩了

春田工作室 · 发表于 2019-9-17 18:09:53

木工加工那么大的粉尘用光电？木工用接近开关就够用了，看一下市面上的雕刻机大多数用什么开关跟着用就行。没经过实践想当然的认为很容易交学费
