请教请教，请教大师怎么做？（矢量线开出弧度的槽）

quiker · 发表于 2019-9-22 10:42:38

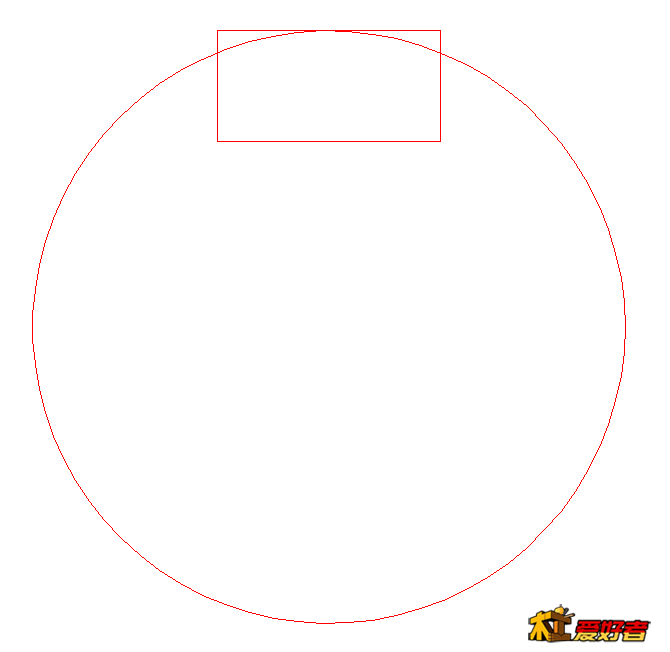

圆直径是320

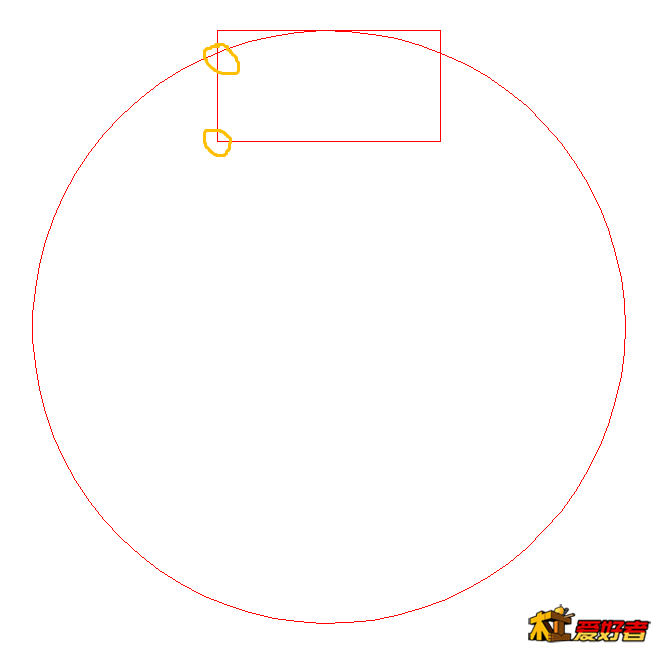

交点下边长度是48.324
代码如下：
G18 (定义加工面为XZ平面)
G01 X-70 Y0 Z10 （木料紧竖夹，中心点定义为10*120平面的中心点，刀走到料外）
G01 Z-11.68（下刀到开始深度）
G01 X-61.5875（贴近木料开始点）
G03 X61.5875 Y0 Z-11.68 R160（加工从X-61.5875 Z-11.68到X61.5875 Z-11.68半径为160的弧线）

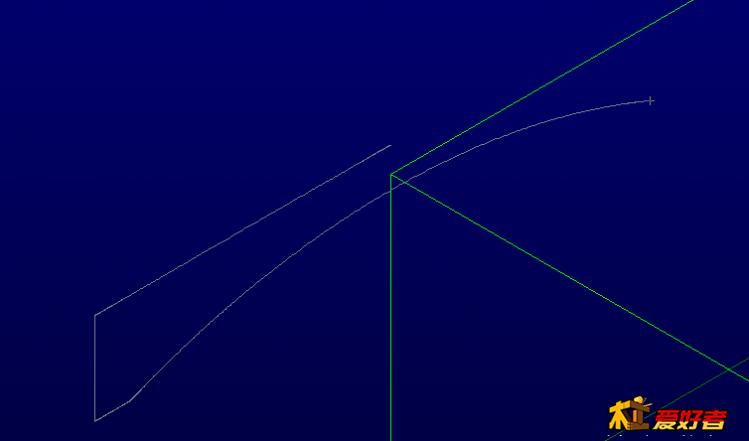

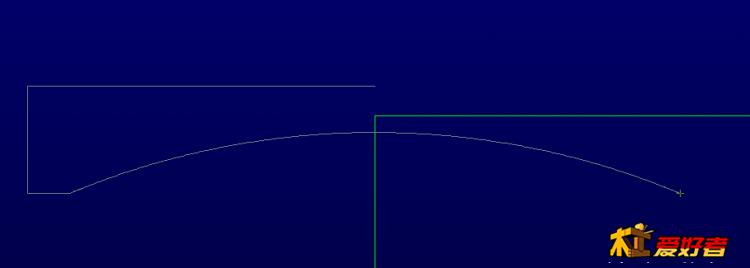

模拟如下：

实际用时在G18加上G01移动Y就可以加工中间或两边
加工另一边的弧度把G03改成G02就可以了。

武夷人家 · 发表于 2019-9-22 22:32:47

quiker 发表于 2019-9-22 10:42
5 I' Q% s' \/ J. `试了一下有个办法，比方说齿料是60*120*10的，画出料，再用一个圆相交做出弧线% `* O3 S0 m( h; \' a: K
6 r1 }( U7 X! }1 e
圆直径是320

非常感谢你这么详细写了这么多，无奈我是半桶水不到，很多还不理解，慢慢琢磨下看。
倒是我用挤出的方法，可以加工出来上下起伏的槽来，但是又有个问题：就是定位点，不在我设置的点上，Y轴会或前或后的移动！不知什么原因？移动的数值也不一样。还得找下原因。
你如果有做镶嵌的话，我们可交流交流下哈。我现在主要是做镶嵌这块。

如此雕刻 · 发表于 2019-9-23 00:19:25

你最终的目的是要做出那个梳子是吗？分面雕不就可以了。中间留个0.5毫的厚度出来手工打磨。

如此雕刻 · 发表于 2019-9-23 00:21:54

懂了看你要开的槽。 AC我不太清楚。精雕里有个单线雕刻。保留一下曲线高度就行。

quiker · 发表于 2019-9-23 00:26:56

武夷人家发表于 2019-9-22 22:32: B3 E. j7 \/ o% c& Z0 F
非常感谢你这么详细写了这么多，无奈我是半桶水不到，很多还不理解，慢慢琢磨下看。' {: l8 a. x0 Y: W3 q9 g
倒是我用挤出的方法 ...

我是业余玩的

武夷人家 · 发表于 2019-9-23 22:45:00

如此雕刻发表于 2019-9-23 00:21 j* L6 i7 X1 p" h, p
懂了看你要开的槽。 AC我不太清楚。精雕里有个单线雕刻。保留一下曲线高度就行。

精雕没接触过，AC半桶水不到哈。要做的梳子柄是开凹槽，梳子齿要开的是凸槽，二者进行镶嵌。一个横纹，一个竖纹，这样牢固。软件是越学越多啊。精力不够喽。

武夷人家 · 发表于 2019-9-23 22:45:29

quiker 发表于 2019-9-23 00:26# J( D/ y6 U3 d9 [- B
我是业余玩的

多谢你的指点！

武夷人家 · 发表于 2019-9-23 23:00:01

工匠喜二墩发表于 2019-9-3 18:02- W: ^1 _7 f7 W$ n7 X7 q& N3 ]
AC做凹凸模型，出刀路都没有问题，难的是夹装定位和装刀精度的问题。
' X& W) N: J. q2 }( o: V8 m9 F
, `) \2 ~5 Q; ]' `* a用AC中浮雕功能里的“挤出”命令可 ...

“AC做凹凸模型，出刀路都没有问题，难的是夹装定位和装刀精度的问题。”

你好，我碰到定位的问题了：
我用挤出的方法，可以加工出来上下起伏的槽来，但是又有个问题：就是定位点，不在我设置的点上，Y轴会或前或后的移动！不知什么原因？移动的数值也不一样。还得找下原因。

夹装定位：我是在一块木板上开出如：10MM宽的凹槽来（和梳子一样的宽度，一样的弧度），把梳柄或梳齿放入槽中，进行清除的。现在是Y点不在我定的位置，好像没什么规律，得再找下什么原因？

herbertho · 发表于 2019-9-24 09:35:41

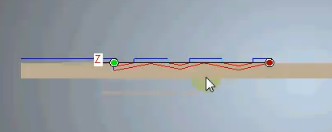

其实安装artcam2017版本就有开槽刀路功能，很简单设置一下Z轴曲线就可以做刻槽刀具路径。不知道是否你要的效果。 TIM图片20190924093315.png

武夷人家 · 发表于 2019-9-24 22:38:39

本帖最后由武夷人家于 2019-9-24 22:39 编辑

herbertho 发表于 2019-9-24 09:35* T0 h# L0 Y) z
其实安装artcam2017版本就有开槽刀路功能，很简单设置一下Z轴曲线就可以做刻槽刀具路径。不知道是否你要的 ...

你好，AC2017也装了，但一直没用，也没看教程。现用的是AC2011 ，在看原来下的视频。

这是木友用挤出的方法做的，其中的：Z轴调整，和你说的是一样的吗？

现在是：能在一条直线上，开出起伏的槽来了，但是Y轴会前后偏离，不知什么原因。还有办法解决它：就是它偏多少，我相反的移动多少尺寸来雕。还得再试下。多谢你了。

quiker · 发表于 2019-10-15 11:51:22

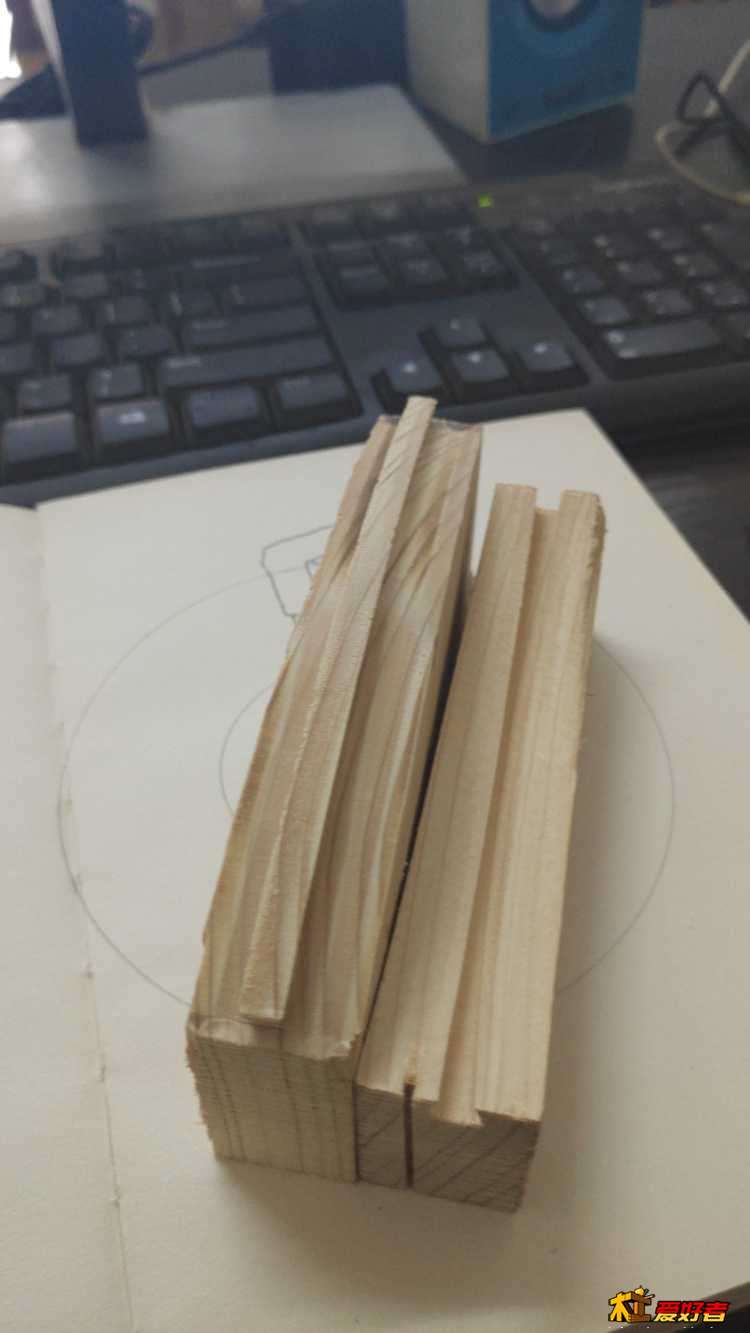

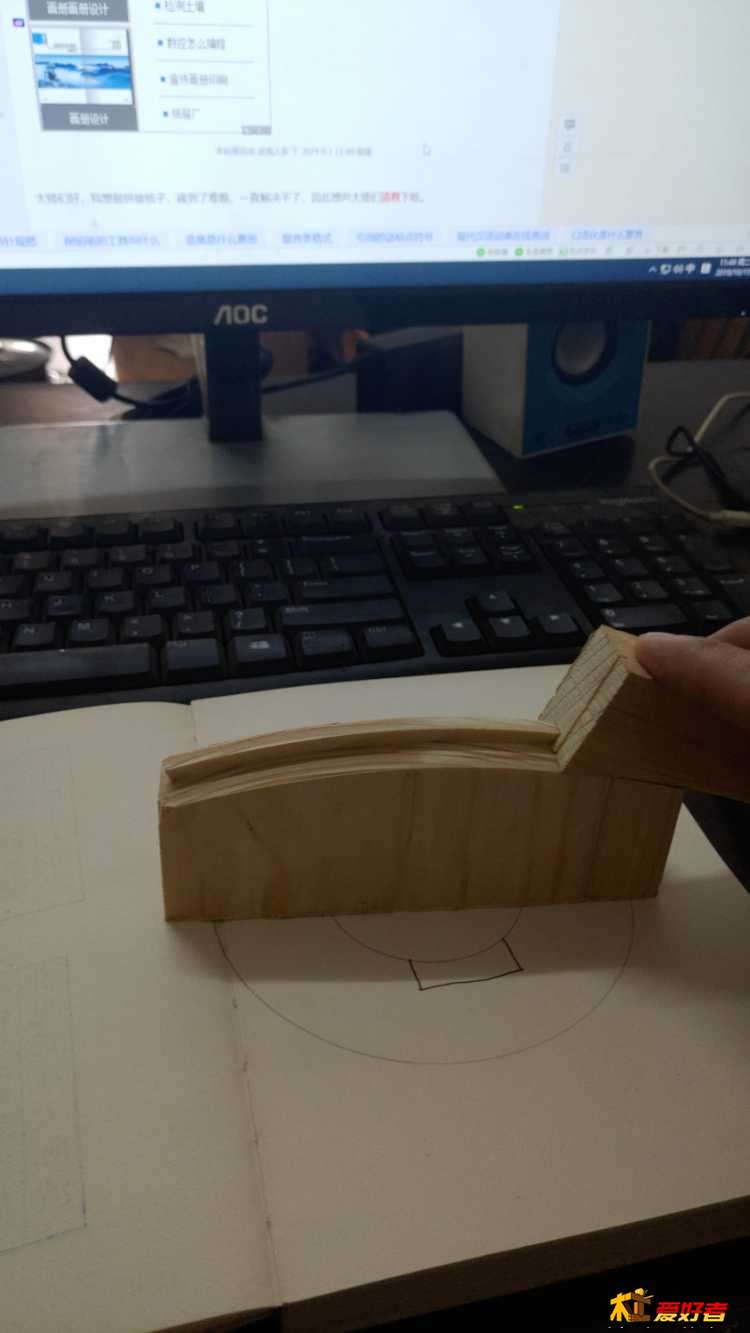

试着做了一下，燕尾榫的

武夷人家 · 发表于 2019-10-15 23:14:19

quiker 发表于 2019-10-15 11:51
. [' o! b; l9 k# X) a Y$ I试着做了一下，燕尾榫的

啧啧，做的真好，你那方法我做不来啊！还有个问题：就是我用挤出的办法做出弧形，做出弧形开始还是按弧线走的，到后面不按曲线走了，走直线。还得找原因！我也是业余做的，这段时间忙，都没怎么上机，不过一直没忘这件事，磨磨蹭蹭的，慢慢做。
