原点、限位接线图（光电开关）

射以观德 · 发表于 2020-3-8 00:13:27

谢谢楼主

wind6218 · 发表于 2020-3-14 01:16:46

nini21800 发表于 2020-03-06 17:26 s/ t& n( }8 w4 @- O @8 ^5 }$ C
系统关后或停电后，必需先返回机械原点，因为这时机器已经为清楚当前的坐标。返回机械坐标后会自动清0.这时可以直接输入记下的数值运行到指定的位置。（界面上工具栏中：诊断——下面的输入里直接输入：G0  X120  ，系统会以机器当前最快速度运行到X120的位置，G1  Y25  F300    这样系统则会以F300的速度运行到Y25的位置）

如果关机断电后，移动了位置，还是要手动用上下按键去移动到机床原点，那也不智能，我的意思如果光电开关精度后的话，可以完全在任何情况下自动返回机床原点

来自苹果APP客户端

nini21800 · 发表于 2020-3-14 09:06:41

wind6218 发表于 2020-3-14 01:16
: A+ x( R: V# B! u) R2 S. G如果关机断电后，移动了位置，还是要手动用上下按键去移动到机床原点，那也不智能，我的意思如果光电开关 ...

原点开关的用途，是为了精准自动回原点，不是手动移动机器（手动是用手点返回原点：控制界面上有一个回机械原点按钮，点一下机器自动回原点，然后分别输入每个轴的数据让每个轴运行到工件的原点）。

射以观德 · 发表于 2020-4-1 22:03:35

光电原点怎么接正困扰着我

nini21800 · 发表于 2020-4-1 22:51:24

本帖最后由 nini21800 于 2020-4-1 22:56 编辑

射以观德发表于 2020-4-1 22:03/ V. `3 P5 O8 J+ m+ G& D5 P
光电原点怎么接正困扰着我

光电原点和限位都一样接线，光电有被档光时直接输出低电平的，只要接控制板输入端口，并把原点端口设置成所接入的端口号就行了。

X Home , y Home ....... 等就是原点的设置，第一页我用的原点和限位都是12端口号。（在控制板上有端口号的标识）

dadamao · 发表于 2020-7-13 17:31:21

nini21800 发表于 2019-08-27 15:44, C) G' d0 j1 @+ p
机械开关就更简单了。全并联就好，机器触发啊个限位应该很好看出来的吧。就几个方向，走到哪去了，一看就清楚。

哥哥这个我有点不理解我怎么操作呢让系统记住开关的原点呢我把表格HOME 按亮手动摇到限位开关并出发红灯亮起就可以了吗

来自安卓APP客户端

dadamao · 发表于 2020-7-13 17:42:31

nini21800 发表于 2020-04-01 22:51
7 c; f" b! y3 e, g3 D8 b9 D0 q本帖最后由 nini21800 于 2020-4-1 22:56 编辑 : N; T* Q6 X: r3 s
4 H5 Q* O O2 k7 Y. F
. I6 O( T9 i6 ?" F/ l# ^
光电原点和限位都一样接线，光电有被档光时直接输出低电平的，只要接控制板输入端口，并把原点端口设置成所接入的端口号就行了。' T; l K) k7 Q2 J. O# H: |

! l4 U4 a2 T- v6 mX  Home ,  y  Home  .......   等就是原点的设置，第一页我用的原点和限位都是12端口号。（在控制板上有端口号的标识）

假如断电了我重启机器了然后坐标就乱了也回不了这种情况怎么处理

来自安卓APP客户端

nini21800 · 发表于 2020-7-13 17:56:53

本帖最后由 nini21800 于 2020-7-13 17:58 编辑

dadamao 发表于 2020-7-13 17:319 C* L! Z a f/ M
哥哥这个我有点不理解我怎么操作呢让系统记住开关的原点呢我把表格HOME 按亮手动摇到限 ...

你并不用设置原点的位置数据，控制系统会一直运行到开关，触发开关后自动设置当前位置为0，如果你想要运行到你的工件原点则要在刚开始设置好工件原点时就记录好工件原点到机械原点的距离，在断电后，先回去机械原点，再输入到工件的原点距离，然后清 0 ，才能找回加工工件的原点（一般是XY轴的原点，Z轴用对刀块对刀找回原点）。这就是原点开关的功能。

dadamao · 发表于 2020-7-13 18:24:29

nini21800 发表于 2020-07-13 17:565 Z3 `; {8 R. h. b8 V- H
本帖最后由 nini21800 于 2020-7-13 17:58 编辑 , D( F$ v) I6 |5 d3 {9 R
0 D& g: u9 c% o1 v) O

* J. G% \# I8 _你并不用设置原点的位置数据，控制系统会一直运行到开关，触发开关后自动设置当前位置为0，如果你想要运行到你的工件原点则要在刚开始设置好工件原点时就记录好工件原点到机械原点的距离，在断电后，先回去机械原点，再输入到工件的原点距离，然后清 0 ，才能找回加工工件的原点（一般是XY轴的原点，Z轴用对刀块对刀找回原点）。这就是原点开关的功能。

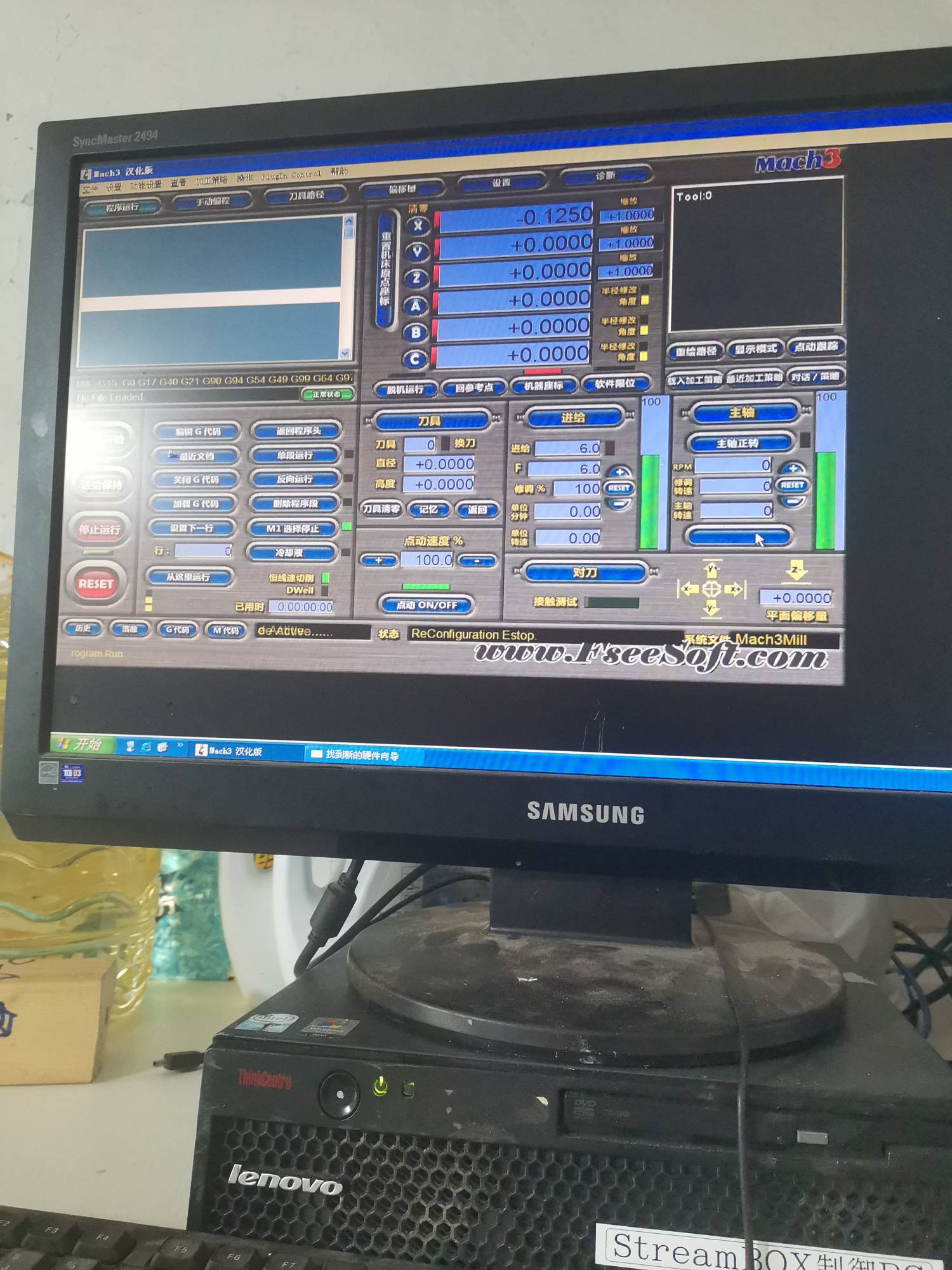

触发开关后就动不了了然后系统也没把x轴归零啊系统没有归零有没有相关详细的步骤

辛苦你了

来自安卓APP客户端

nini21800 · 发表于 2020-7-13 21:43:24

dadamao 发表于 2020-7-13 18:24
U& c3 i$ O* h! n* j. y& t触发开关后就动不了了然后系统也没把x轴归零啊系统没有归零有没有相关详细的步骤辛苦你了

不能让机器运行限位来定义原点，那样是不行的。安装好的限位开关可以当做原点开关来用，也就是把原点开关的针脚号也设置成相应各轴的一端限位开关的针脚号。设置好后在开机器时要先按的是返回机床原点（并不是让机器走到限位保护），机床就会使各轴分别走到原点开关并会自动往回走一点点。系统每一个轴走到原点开关位置后都会自动设置该轴坐标为0.完成回原点。

射以观德 · 发表于 2020-7-13 22:35:30

谢谢高手，正要原点

dadamao · 发表于 2020-7-15 10:51:58

nini21800 发表于 2020-07-13 17:56
+ b3 O) N* q v# ]2 h! J. O本帖最后由 nini21800 于 2020-7-13 17:58 编辑
, F& C1 P0 R: j6 R( i* g
( ^8 d! ], ?6 j7 p1 ]8 d# v4 U) \9 g& V( s8 p5 |1 d* H
你并不用设置原点的位置数据，控制系统会一直运行到开关，触发开关后自动设置当前位置为0，如果你想要运行到你的工件原点则要在刚开始设置好工件原点时就记录好工件原点到机械原点的距离，在断电后，先回去机械原点，再输入到工件的原点距离，然后清 0 ，才能找回加工工件的原点（一般是XY轴的原点，Z轴用对刀块对刀找回原点）。这就是原点开关的功能。

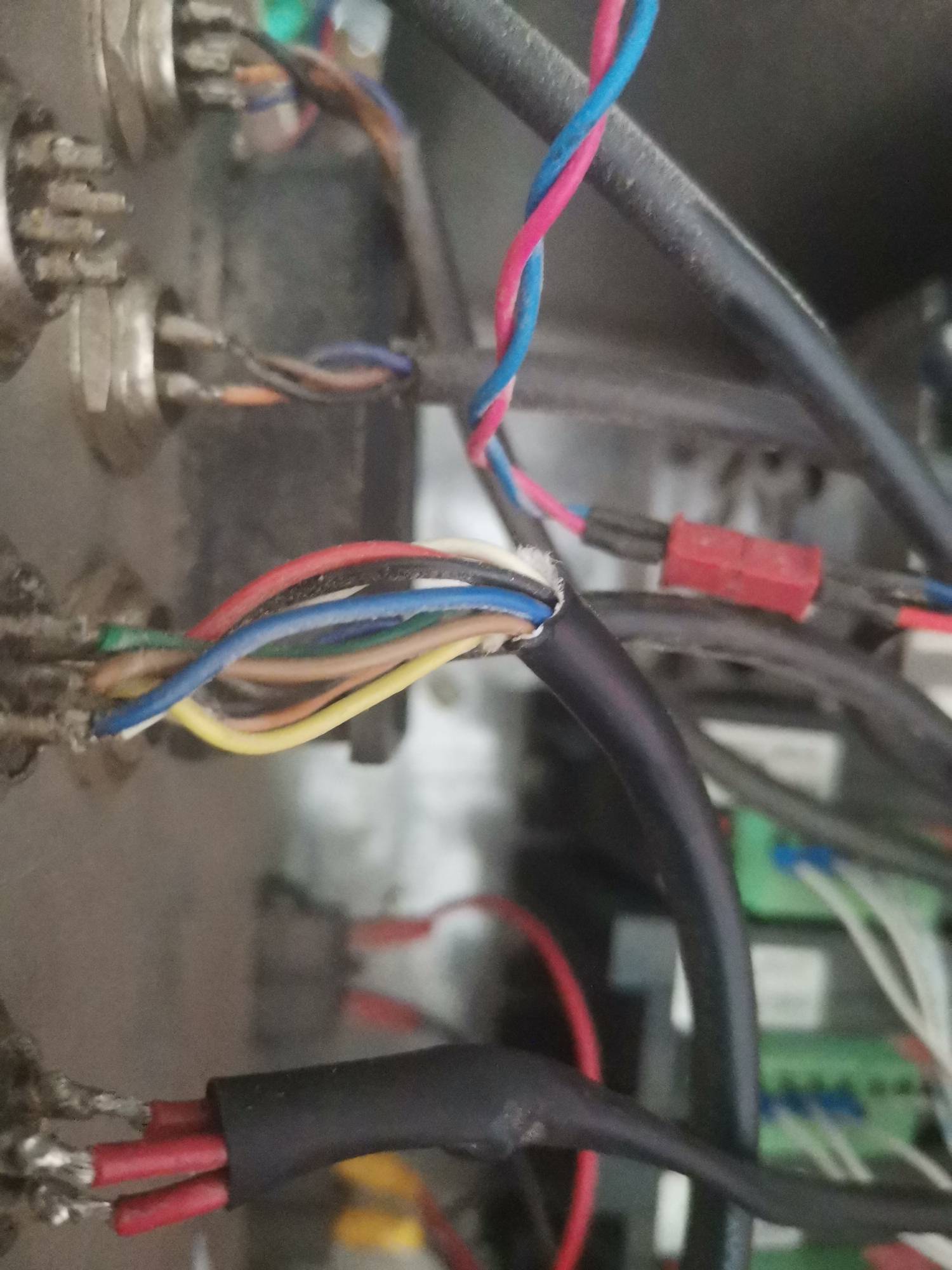

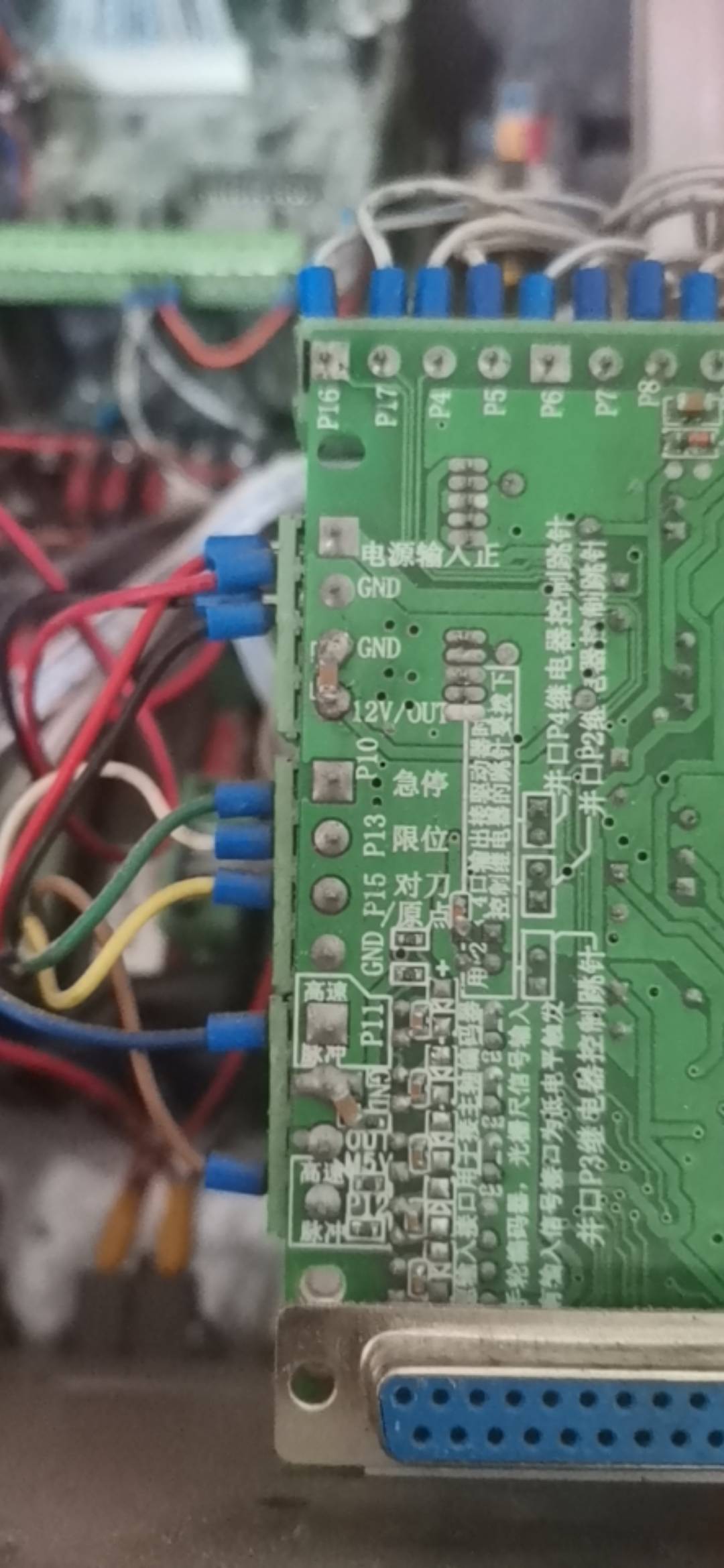

在吗我的主板设置可能有误麻烦帮我看一下是不是得把13号的插进15号

来自安卓APP客户端

dadamao · 发表于 2020-7-15 10:54:19

dadamao 发表于 2020-07-15 10:51
3 T+ n/ ~" ]) g N2 O# s$ E2 B在吗我的主板设置可能有误  麻烦帮我看一下是不是得把13号的插进15号

15号的是对刀块的吧

来自安卓APP客户端

dadamao · 发表于 2020-7-15 10:58:20

dadamao 发表于 2020-07-15 10:54
; z% J2 t8 u0 ]* L& |7 _15号的是对刀块的吧

还有我改15号针脚了也不自动清零

来自安卓APP客户端

nini21800 · 发表于 2020-7-15 11:31:13

dadamao 发表于 2020-7-15 10:540 \5 o9 g. a) A9 J
15号的是对刀块的吧

板子上只是做个标记（并不用规定对刀就一定得接对刀，可以是接限位、原点、急停等输入功能），但针脚就得按标记的针脚设置，比如你把原点（限位）的线接到了13号针脚上，那在M3里设置回原点的端口号就是13。

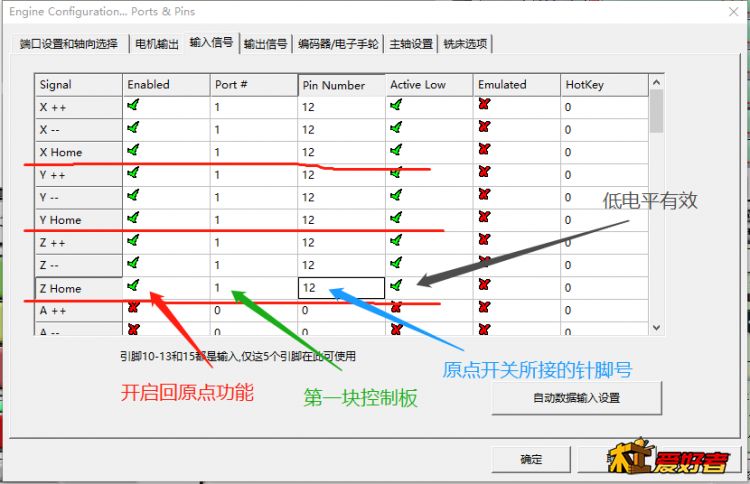

比如下面限位和原点都用的12号针脚，就全部填12.
