趁周末自制一个powermill2017的BC五轴后处理

zfskj

lvsq 发表于 2019-08-24 23:36
3 b* Y/ x' Z0 P( i( t聪明，是的

0 K) R3 D4 @5 w& l  w多谢夸奖总算有点头绪了

fuan

膜拜大神

Sein850

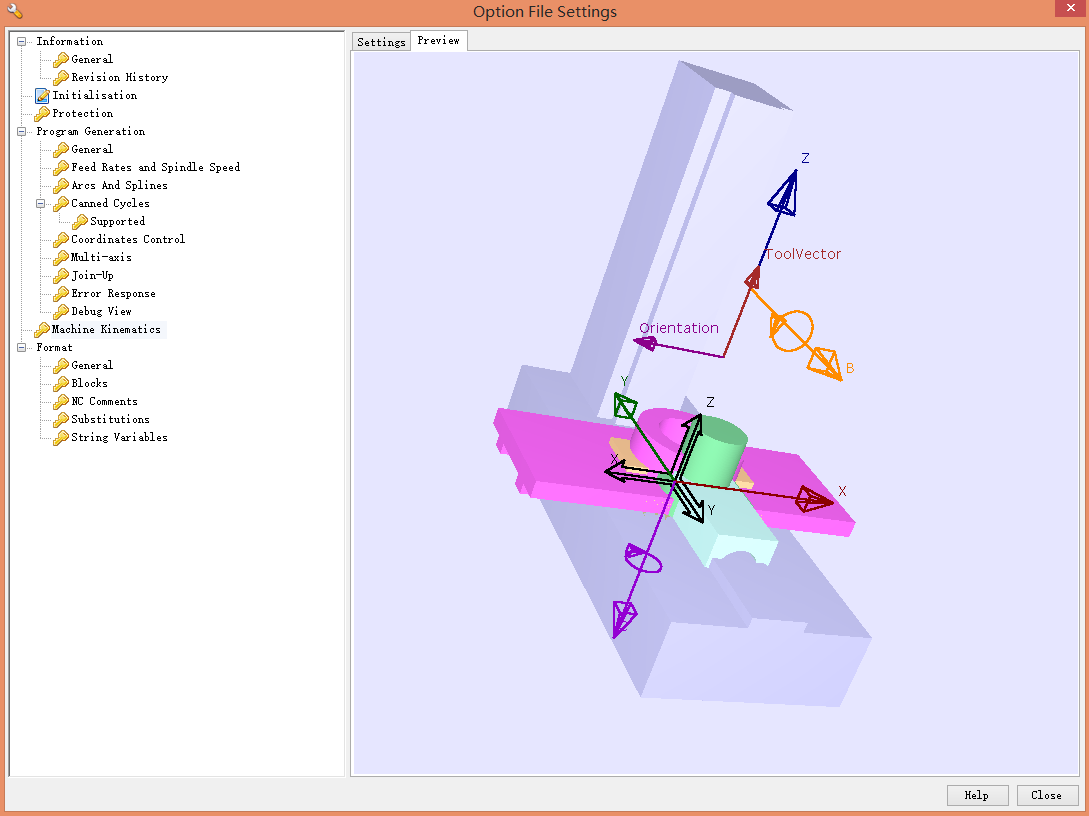

请教LZ和各位大哥们 ,我这两天周末按照帖子方法试着自己山寨一个， 因为也刚好开始接触开始玩Solidworks的，我按照你那个老帖改了一个.mtd文件，导进去发现原点全部胡成一团的，我是不是漏了什么骚操作了？一开始动手之前我也有这个疑问点有这个预感的，因为好像没啥地方定义各个轴怎么摆放的呀，额，现在这问题就出了。。。

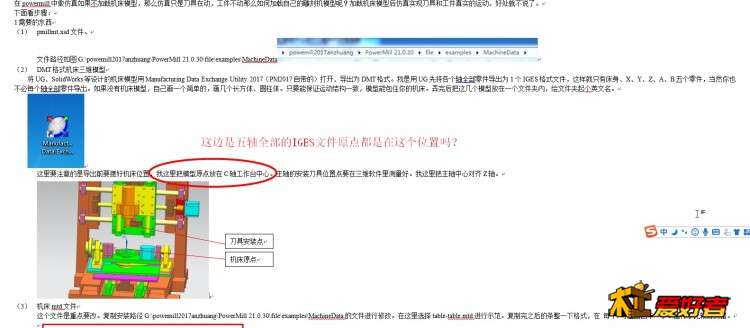

下图是LZ的教程，这边的注意点是不是我漏了的地方，这个用SolidWorks的话怎么操作，怎么实现额。

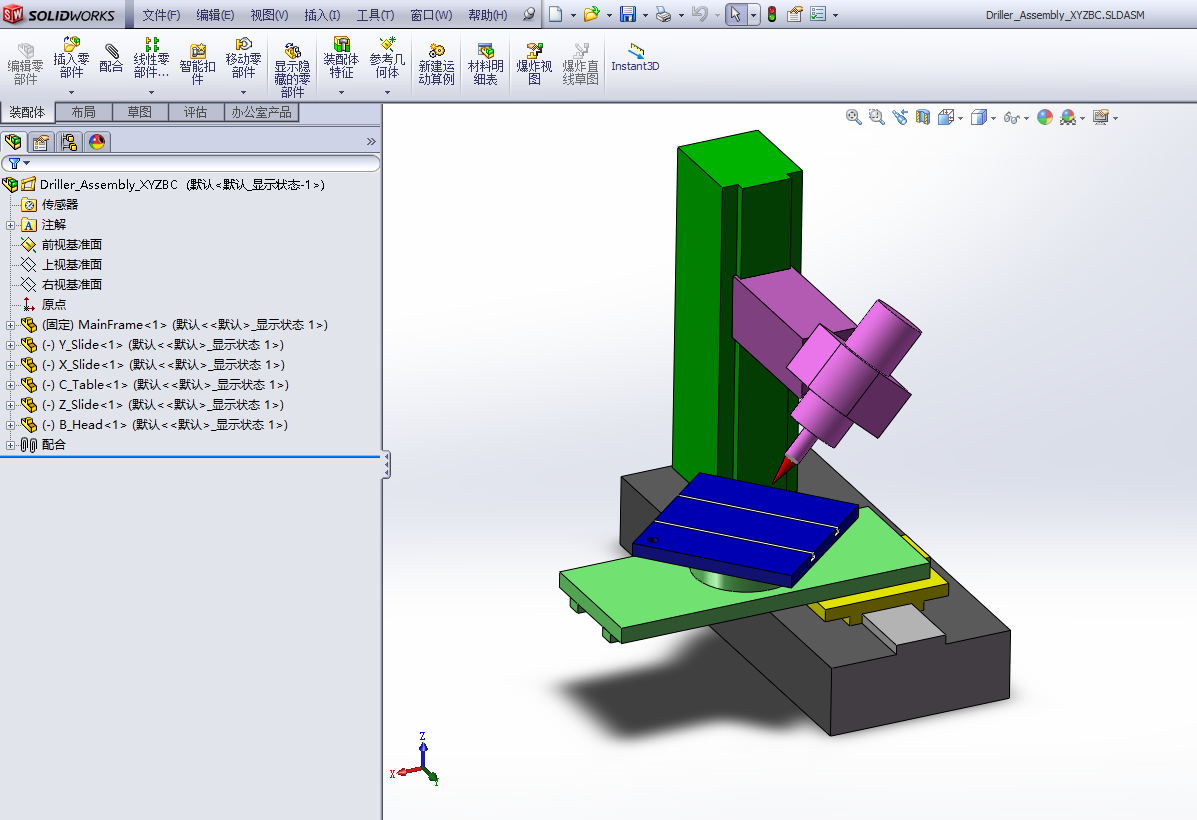

下面是我自个儿画的机床模型

& b: @$ L( G0 b3 j+ h* J

希望LZ及各位大哥能够指点迷津呐，拜谢！

1 R0 H5 E  ]0 Z8 B( E  t8 y

$ K/ `4 U+ L, ]1 }5 s8 b

观天下

仿真五轴时，刀轴只是朝上或者朝下，怎么样按照软件那样的刀轴仿真

lvsq

观天下 发表于 2019-08-27 08:45
仿真五轴时，刀轴只是朝上或者朝下，怎么样按照软件那样的刀轴仿真

- e! f4 Q$ n: V) E7 O; {5 Y2 E  V在cimcoedit软件里这个我也不清楚，反正在powermill里面仿真，可以按照实际运动，该刀动的刀动，该工件动工件运动，用cimcoedit仿真一下只是看看后处理对不对，只要刀路形状对了就没问题

观天下

lvsq 发表于 2019-08-27 09:04
在cimcoedit软件里这个我也不清楚，反正在powermill里面仿真，可以按照实际运动，该刀动的刀动，该工件动工件运动，用cimcoedit仿真一下只是看看后处理对不对，只要刀路形状对了就没问题

- o# Y- J; j$ F9 _" a$ O. L好的，谢谢，我还是学习用VT吧

xiaomuyu

多谢分享。学习学习。

hua3729128

你为什么总是这么给力，想当木坛第一红人么

hua3729128

对了，楼主能提示下pm怎么5轴开粗吗？是不是没这个策略？只能3轴开粗？如果没有5轴开粗，我有个邪点子，还是5轴曲面投影精加工，然后设置余量一次次一次少，直至为0，再合并刀路，达到开粗和精加工的目的，可否？

lvsq

hua3729128 发表于 2019-08-27 18:08
' P* V- l( z0 {' \/ O对了，楼主能提示下pm怎么5轴开粗吗？是不是没这个策略？只能3轴开粗？如果没有5轴开粗，我有个邪点子，还是5轴曲面投影精加工，然后设置余量一次次一次少，直至为0，再合并刀路，达到开粗和精加工的目的，可否？

  o$ Z5 n" ]- W' {1 K' A6 m三轴粗加工，五轴大的稍微大点球头刀半精加工，在小刀精加工。虽然要换两次刀，但是开粗是很快的，如果不开粗，直接精加工看你的机子和刀了，肯定得放慢F值，最后的精加工是很费时间的，因为行距很小。有放慢F值得话时间增加可不止一点点。

hua3729128

什么时候研究下双摆头五轴啊？我有很多谐波，高精密行星减速，楼主研究出来分享一下，我送你减速器，一桌子随便挑，一起玩。还是双摆头的行程大。

lvsq

hua3729128 发表于 2019-09-12 19:56
什么时候研究下双摆头五轴啊？我有很多谐波，高精密行星减速，楼主研究出来分享一下，我送你减速器，一桌子随便挑，一起玩。还是双摆头的行程大。

双摆头也不难，都一样，只不多双摆头的机床结构龙门结构比较合适。大行程刚性感觉差点

hua3729128

你出的后处理教程都是不带RTCP的吧？专机专用是吗

lvsq

hua3729128 发表于 2019-09-17 19:53
3 c( c. c9 F7 X你出的后处理教程都是不带RTCP的吧？专机专用是吗

) ]7 T* U. n+ W% G. V3 Y% }  ]5 d你还是不理解RTCP的好处，机床类型相同啥后处理都能用。

hua3729128

lvsq 发表于 2019-09-13 06:26
# k$ _# j' Y6 N双摆头也不难，都一样，只不多双摆头的机床结构龙门结构比较合适。大行程刚性感觉差点

应该有不一样的地方，①双摆头的c轴行程要限位，一般在±200度左右，比一圈360度略大，这个必须限，不然电线会被扭断的。②退刀，先沿刀轴退一些（不像摇篮的z轴退刀就可以），再c轴退回去。再开始开工下一条指令。  这两点楼主研究过吗？
