趁周末自制一个powermill2017的BC五轴后处理

lvsq · 发表于 2019-8-19 18:17:15

chen255895 发表于 2019-08-19 16:52, D2 B/ o3 V! m1 o
请问一下
+ C8 t$ Q$ s7 G$ i6 `% vMTD用什么软件生成的？

就是TXT文件，改个后缀名，软件里面也有自带的，拿来改改。

Sein850 · 发表于 2019-8-19 23:10:36

大哥好贴收藏拜读！老早就心心念念了心动上懒得一匹一直没动手学习

qq578307131 · 发表于 2019-8-20 12:03:05

比较牛的一个人，

HyperCNC杨工 · 发表于 2019-8-20 12:10:26

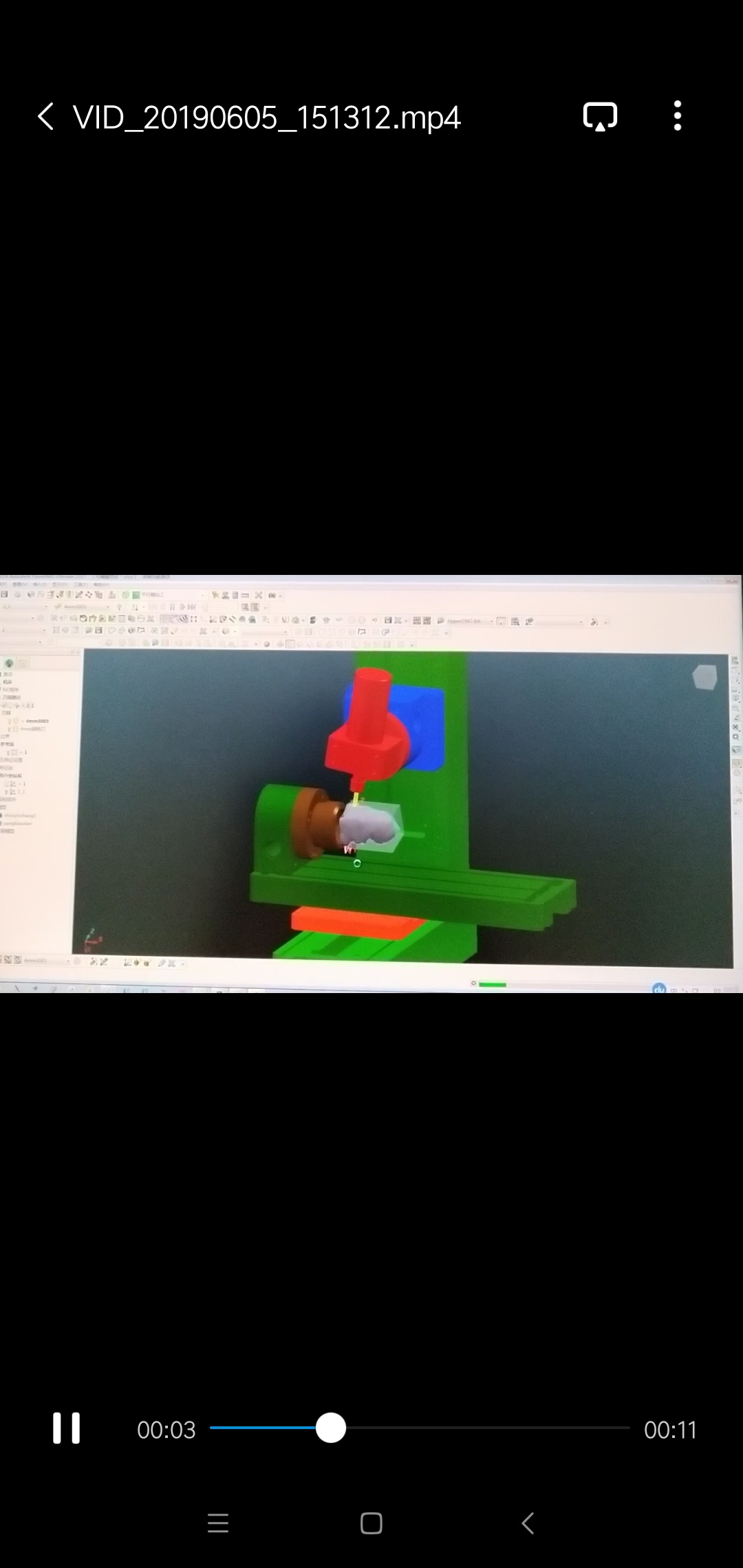

我这后处理早做好了跟lz一个做法还是用lz的摇篮后处理改的

就是机架还没来没法上机

lvsq · 发表于 2019-8-20 13:35:51

把编程和后处理搞定，机架就是简单了。

xiaomuyu · 发表于 2019-8-20 13:48:01

多谢分享。

maliang · 发表于 2019-8-21 14:21:43

真棒。

zfskj · 发表于 2019-8-24 10:54:32

请教一下，bc结构怎么对刀，尤其换刀很麻烦

lvsq · 发表于 2019-8-24 16:44:21

zfskj 发表于 2019-08-24 10:54
6 @' h: N( }& u& a2 D' C请教一下，bc结构怎么对刀，尤其换刀很麻烦

B轴先确保垂直，C轴转台水平调好，装上个精密圆柱，打表调到和转台中心重合。2换到主轴夹个杠杠表，转动主轴使杠杆百分表绕转台圆柱转动，当两个圆柱同心表跳动最小，当然我跳动两个丝满足了。可能会别扭点，不好看，得准备个小镜子，hass广告视频里面有个杠杆百分表结构很特别，比较好用，可惜淘宝找不到。至于Z轴对刀就不说了，重要的是测摆长准确，无非就是整个模型偏上点还是偏下一点，加工木头没问题。要是金属就得好好整，

lvsq · 发表于 2019-8-24 16:51:44

zfskj 发表于 2019-08-24 10:54
! i+ k' X; A) ^请教一下，bc结构怎么对刀，尤其换刀很麻烦

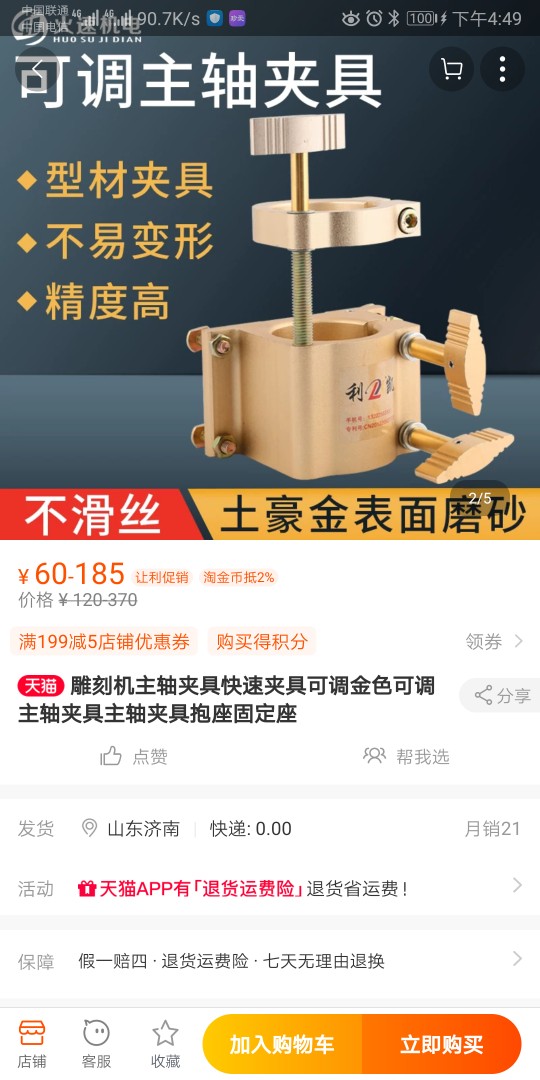

换刀测摆长，无非就是找个基准，要么你搞个这个主轴座得了，可以调主轴伸出量要多少摆长伸多少。

zfskj · 发表于 2019-8-24 21:38:28

本帖最后由 zfskj 于 2019-8-24 21:52 编辑

lvsq 发表于 2019-08-24 16:44
- i8 q" \+ N8 ]B轴先确保垂直，C轴转台水平调好，装上个精密圆柱，打表调到和转台中心重合。2换到主轴夹个杠杠表，转动主轴使杠杆百分表绕转台圆柱转动，当两个圆柱同心表跳动最小，当然我跳动两个丝满足了。可能会别扭点，不好看，得准备个小镜子，hass广告视频里面有个杠杆百分表结构很特别，比较好用，可惜淘宝找不到。至于Z轴对刀就不说了，重要的是测摆长准确，无非就是整个模型偏上点还是偏下一点，加工木头没问题。要是金属就得好好整，

多谢回复，请教一下y=0，b=90，刀尖碰到圆柱边缘减掉半径x数值就是摆长吧

zfskj · 发表于 2019-8-24 21:40:46

lvsq 发表于 2019-08-24 16:51
# X8 J5 G: B' J7 B1 l0 X; C) c9 _换刀测摆长，无非就是找个基准，要么你搞个这个主轴座得了，可以调主轴伸出量要多少摆长伸多少。

学习了原来这个座用处不小，一直不明白上面螺丝的意义，现在懂了

lvsq · 发表于 2019-8-24 23:36:38

zfskj 发表于 2019-08-24 21:38
0 j1 W3 d; v3 E0 y4 Z7 G本帖最后由 zfskj 于 2019-8-24 21:52 编辑 9 F' y& p% I" O7 }6 F5 s
, Q) z/ V8 ~' {: @! f( K
( j. N9 O) N% t
多谢回复，请教一下y=0，b=90，刀尖碰到圆柱边缘减掉半径x数值就是摆长吧

聪明，是的

lvsq · 发表于 2019-8-24 23:39:40

zfskj 发表于 2019-08-24 21:404 `' |' \3 L, d( _, }
学习了原来这个座用处不小，一直不明白上面螺丝的意义，现在懂了

找个空旷固定的地方放个对刀块，每次换刀后调整摆长一样就OK。

zfskj · 发表于 2019-8-25 07:16:57

lvsq 发表于 2019-08-24 23:390 q0 ~/ i3 f' \
找个空旷固定的地方放个对刀块，每次换刀后调整摆长一样就OK。

这是个不错的办法
