|
|
发表于 2011-5-10 01:01:03
|
显示全部楼层
本帖最后由 百灵鸟 于 2011-5-10 13:06 编辑 3 i3 e+ g( K N: i5 h" x, w
5 N; E0 N" V' C. n- x回复 小花 的帖子
4 I0 F8 O5 T- i% t! C0 O5 e. I6 K% H
小花兄您好，您说的欧美的高级手工木工刃具（百元级别） 多标注为 “铬钒钢”，看来欧美采用的这一个牌号的铬钒钢应该确实不错，但络钒钢牌号的不同也说明其络钒合金含量的不同，也表明了他的针对方向不同，不能仅仅是络钒钢就是做雕刻刀的选择，络钒的融入比例和高低的不同，也决定了它生产的方向是为了服务于那个行业，它高级雕刻刀刃具所采用了某个牌号的络钒钢并不代表络钒钢的所有牌号都适合做雕刻刀，哪怕热处理再专业。 : B, s( e1 k5 u) L0 O! j5 V
合金元素的碳素钢，这个名称确实没有，我也没有提过有这个名称。不过钢冶炼过程加入碳素再加入合金元素，是很正常的，只不过名称给改成了合金钢而已，里面照样可以还有碳素。2 J# C- T, d6 h1 x
日本的碳钢，也不会仅仅只限于铁元素和碳素这两种的构成，其尖端的刃具钢材技术，往往被其应用到 鱼钩 的制作，而其只简单的给其鱼钩的材料 冠名了一个高碳钢而已。
, ?3 M3 c) e x$ {- i7 o至于高速工具钢，本来是不是焦点的，现在好像成了主要的探讨目标了，但我的认为和小花兄有相同处也有不同，对其的使用，我站中立观，既不反对，也不盲目使用。

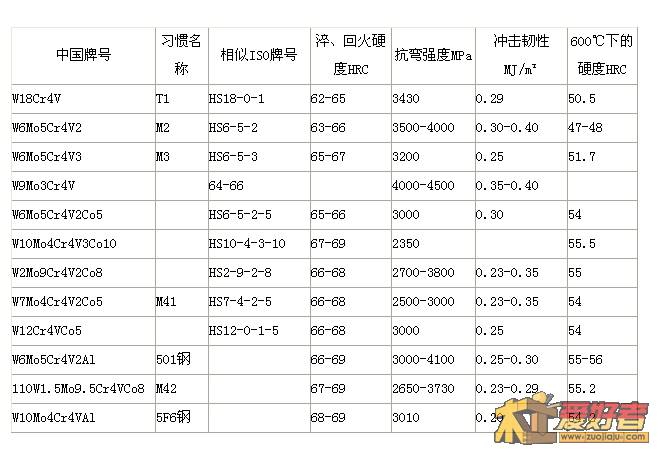

: R7 T4 P9 w' u6 v再次说明：高速钢作为金工和木工车床用的高速刀具材料，现在用了对于薄刃口的手工雕刻刀具，我也不赞成用，但这个刃口薄的多少算薄，也没有具体的角度数据来衡量。现在是在雕刻刀的材料选择上，既不能迷信高速工具钢，认为其硬度好，耐磨好，就忽略了他的缺点牺牲的韧性。也不能一棍子把高速工具钢他打死，认为韧性差，是最不合适做雕刻刀的，因为其韧性差，并没有差到我们需要抵制他的时候，他至少会比其他热处理到和它相同硬度时的大多数不是工具钢的钢材要韧性好的多。但即使是雕刻橄榄核是这种需要较高硬度是时，也不是所有的高速工具钢都适合做雕刻刀，其牌号的不同，合金元素加入的不同，其韧性相差很大，而其硬度和韧性的数值往往出项不平衡上升和降低。 R: e: P! F: U: M6 y
7 c6 s$ T' t4 y# X0 ~- w! ?
) l; r$ \2 s7 `) m2 c# c0 y0 h6 f. x8 g, d6 u$ X- d
7 V, A3 a' _* v8 F
) H; ]0 v( G1 M8 Q4 R; d5 @
最后说明一点，这只是我和小花兄的探讨，目的在于学习交流，并不证明我说的正确性，相反也可能有不少粗薄的见解，可能误导大家。- E. h0 W& z- X6 F6 p
最后其目的是让大家正确的认识钢材的知识，不要人云亦云，要自己学习和尝试，提高论坛的水平，不要让探讨不同意见有些反而成为疑问楼主的回复，这不是我贸然来此贴交流的目的。6 q2 M- Z' G2 F+ p" x& I& g+ n
! S! \$ x- {" d$ V+ {- k |
|
楼主: 小花
，
