【DAY003：强电系统设计】; B! g) e5 v+ c" i+ N! s, ^/ F
B7 v3 Y( c/ S) o- f重要提醒：强电设计有较多专业知识和工艺，需谨慎再谨慎，建议请电工来做。
1 w7 p3 `+ @% `, G3 e6 D
$ u, U, K6 Y& b1 i& a. w# [2 D设计流程：确定所有电器的功率位置 >>> 线路和区域划分 >>> 确定电箱配置 >>> 了解毛坯房具体结构 >>> 设计走线方式3 q: ]+ g! u+ s0 }$ `/ M
2 f' b1 ~7 p; E$ ~# t) K4 M一、确定所有电器的功率和位置 / B# A3 w1 y- h. o
' | q" r5 T& q! |# G/ d# d
通过DAY001的布局设计，我知道了我家什么地方放什么电器，一般就是分为照明、固定的插座电器、非固定的插座电器。: q& G6 ]+ J) Z* u. n5 J% R
; Z' x1 W' C) w& e; j) i& ]
照明，一般在天花板上，在我的设计里有壁灯，所以也会在墙上设置照明，照明一般没有插座。只需留出裸露的电线
- n; a* H% x G {固定插座电器，如油烟机、热水器、洗衣机、冰箱、空调、空气净化器。这些电器的插座一般为单独插座，不会与其他电器共用一个电位。

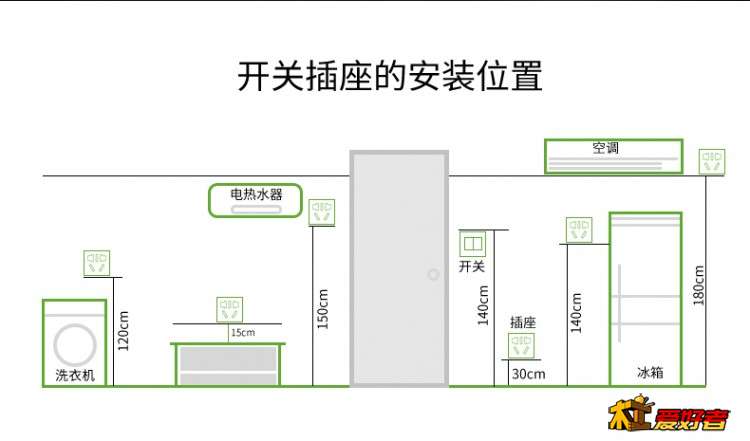

, G& i# P3 _9 }3 f非固定插座电器，不举例了。这类电器的插座一般在高出地面50cm，或者高出台面20cm的位置。插座一般为五孔（最好带开关）。
4 ]& a6 E- H1 K9 C: P, X
- z# \- p( E. @

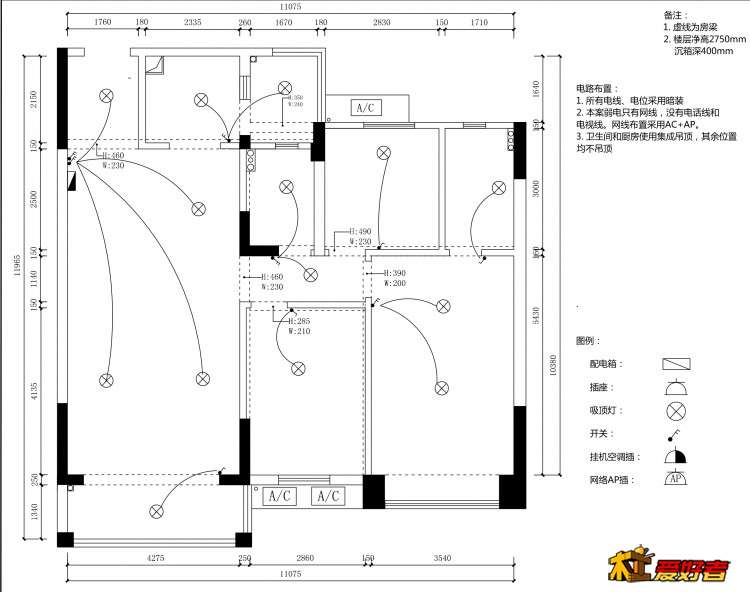

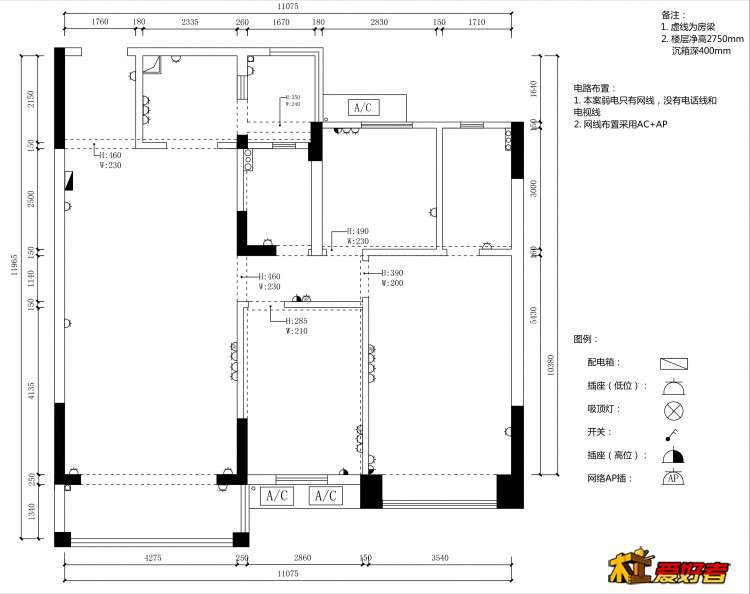

1 Z( n3 b9 b: P# `1 D9 C以下是我的插座和照明设置。其中照明方面客厅灯其实会采用双开双控，只不过懒得画而已。& f5 x N6 U) h$ L# j
! O( c. g9 m# I% X0 p! v
* A& J' x' X. }
) S4 |% V o9 c2 \0 I6 [- {1 M
（插座位置的确定）; z3 z8 J. K: S7 ]
4 Y- I. J6 z; I; E 二，线路和区域划分
$ S- U y$ F$ k z; O8 f从电箱向下接的管数量是有限的，同时为了控制成本。我们要将电器按“路”划分。在划分方法上，有人喜欢空调、照明、冰箱等单独一路，以方便管理。一般来说，电工也会建议将冰箱和空调单独出来。而据我了解，其实并没有规定这些电器必须单独一路。于是我还是采用比较方便的“树状”布线，将某区域的所有电器尽量集中到一块去。不过这里也有一些不容忽略的规则。
* H' g* m9 Z! Z4 F1. 卫生间等潮湿空间，尽量单独一路。& }, {! X3 |5 n6 i( M4 j7 }
2. 大功率电器，如烤箱、烧水壶、空调等，不要与小功率电器、照明同一路
: y% O+ Q/ ?- J3. 漏电概率大的电器，如有金属框的电器，集中到一路管理，并且做好漏电保护。" J+ ] }+ g8 V
- k8 O X% `5 C5 b) j1 B
通过计算某区域（或某“路”）内的所有用电器的功率，可以得出该区域的额定功率，进而得出该区域的额定电流。需要注意的是，这个额定功率的数字，是预计所有该区域的电器都开的情况，要往最大功率去设想。
# Q4 C+ n4 Z6 ]3 k4 d9 F; j) y0 M+ |
& X+ C- a; Y0 W, }! V9 J5 d
比如我的一个房间有电灯、挂式空调、PC、并且预计可能会烧水。那么我会将额定功率设定为3000W，额定电流14A左右。尽管实际上能达到3000w的情况很少。
8 I, e, j8 O- P" p; T+ u
# q3 Q+ o" \+ ~! S% e+ k+ v* L+ _
& _6 z) p) {* n' J" ^: b! k接下来，来了解下电线的电流荷载。
/ N# M/ ] \$ w. x: j+ T
7 A7 v! }. U1 n1 R$ i: T4 N

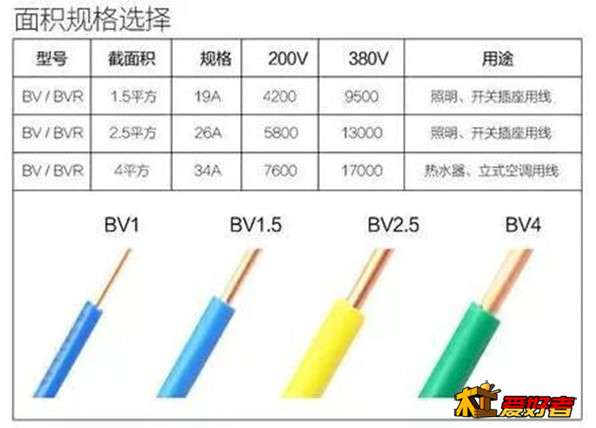

+ _8 ~# [5 T; d4 C. Y$ d如图，可以看到不同粗细的电线所支持的功率和电流。家装一般常用的电线就是1.5、2.5和4平方。我在设计用什么线的时候，要设计余量，以避免发热过度，是这样计算的。" ~3 h j a% Z# M
- t5 K% m& Z3 O; n! O! q6 p设计功率=额定功率*1.54 Q9 X; i: D4 o4 X/ Z! o7 y3 D6 r4 [
5 Z# ~" S3 N- M# e. Z' F$ r
比如我房间额定功率有3000W/14A，那么设计功率就有4500W/21A，于是，我的房间理论上就可以使用2.5平方线。
8 k* k6 ?7 ?! X6 C; Z5 \7 f) S i& V" B7 O) ^
然而在实际情况下，还要考虑电线长度和所用的电器特点。
; f. f# _. P; K6 _' k/ b线太长（超过10m）的话，电线损耗的电就多，变成热量，所以需要更粗一些线（粗线电阻小点）；而空调、冰箱那样的电器，在压缩机启动的时候，电流特别高。所以要设计较高的余量。
$ B5 V* H0 x# H8 X
- P4 ]1 o* r8 i8 h于是最终，我的房间将使用4平方的电线为主线，2.5平方为支线。3 ~) A4 y! V5 T, g

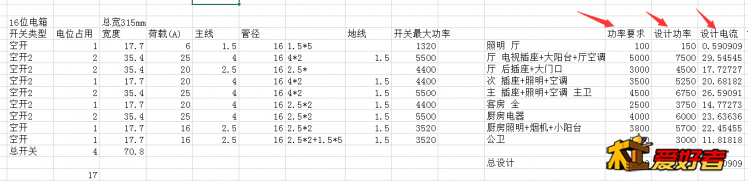

E1 d& ~: |, J（按树状分布，定了“路”后，计算出设计功率）
0 k9 u: [# y9 x8 t4 Q, R- b* k0 n, g4 r1 k7 g1 g/ g
% z* K! V0 H7 f+ h! Q; ^% y三，确定电箱配置
# o- G4 }/ W) `
0 P0 O4 Q/ Y' ?* A) p通过上面的线路和功率设计，我得出了各路的设计功率和电流。接下来就要根据这些数据，去选择适合的电箱、漏保和空开。
9 M4 c( `, s4 L6 X- v
; J* E+ l. Y% t1 _电箱的选择，其实就是看箱子大小，能容纳多少个漏保或空开。还要考虑下材料。! Q3 {/ u! @6 v3 a; v, a5 s; \/ y2 e

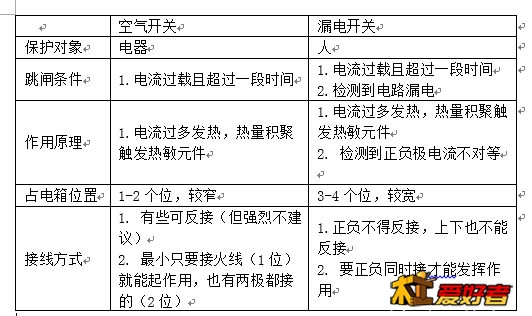

" t1 A F7 v+ ?1 ^漏保和空开；很多人分不清，我这里做一个简单的表去做区分。
* O( N/ W/ G' Z8 T) Y
8 _9 u$ ^$ _6 J, d1 u
9 m0 z" A9 w+ e% `1 C+ e我们要根据电路的设计功率和电流来选择符合参数要求的产品，一般只需考虑种类、尺寸、电流这三个要素。* J1 X6 b6 [( y5 s8 [
9 J* e! j$ F4 b: y3 S
8 x" T4 z+ W1 [& X# @

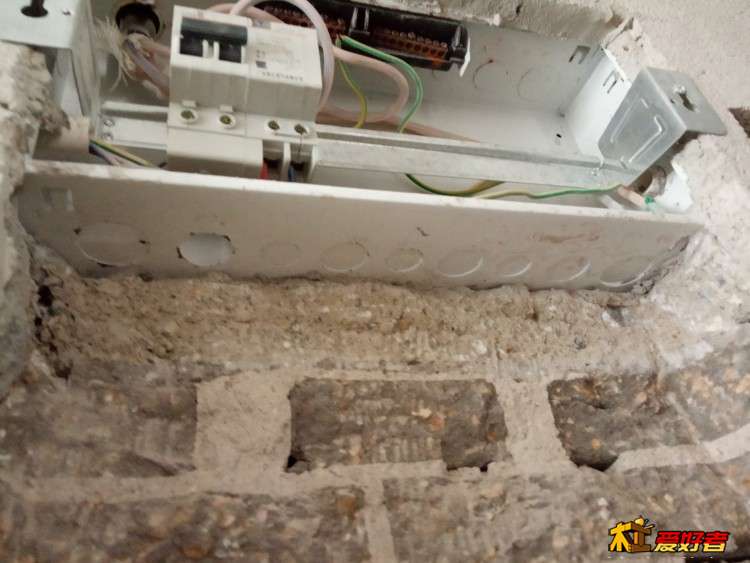

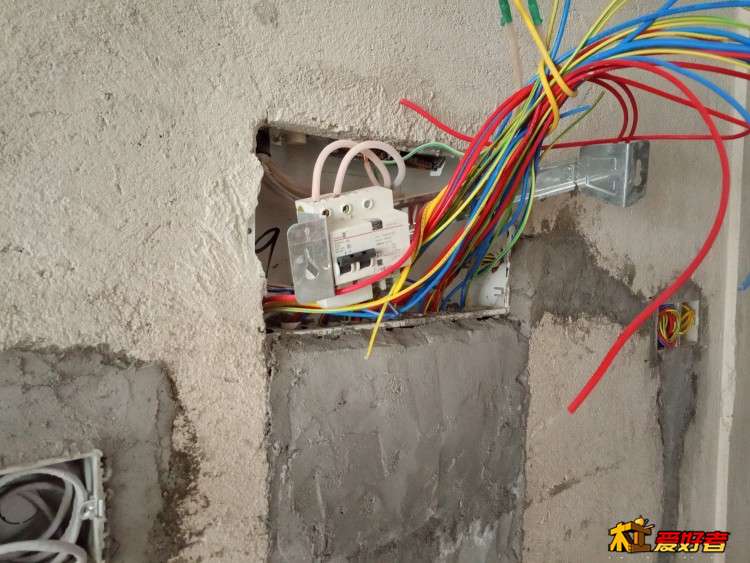

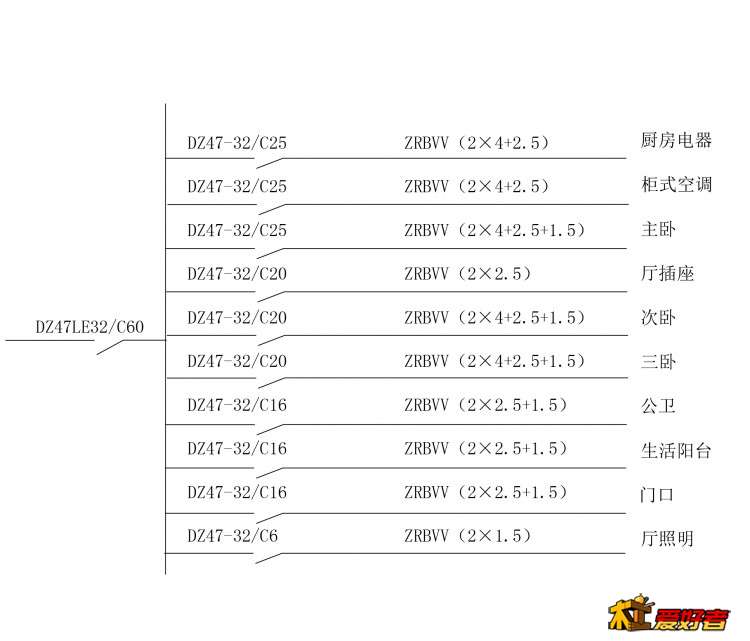

（我家的电箱设置，总线一个漏电开关，支线用多个空气开关）; `! c2 G9 ^9 S2 F! I
# g- K2 u+ Z) y+ C8 N! x7 `
`+ _6 e7 @, g e

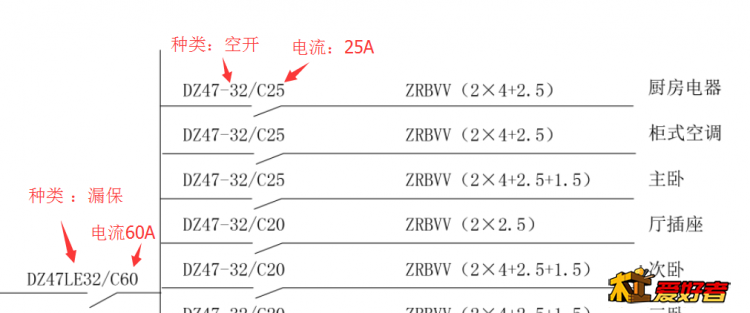

（这里所见，可以知道选择的种类和电流）
: ?7 g) W9 _" L$ q电流数字的选择上，应该比设计电流稍微低一些，给电路留下足够余量。
0 e$ B8 U* r# ^/ B; {0 n% i4 \( k k' b% G. K& _
而尺寸，就要看你选什么实物了，比如同是空开，也有不同位数的
1 q" |7 B/ j& d6 V

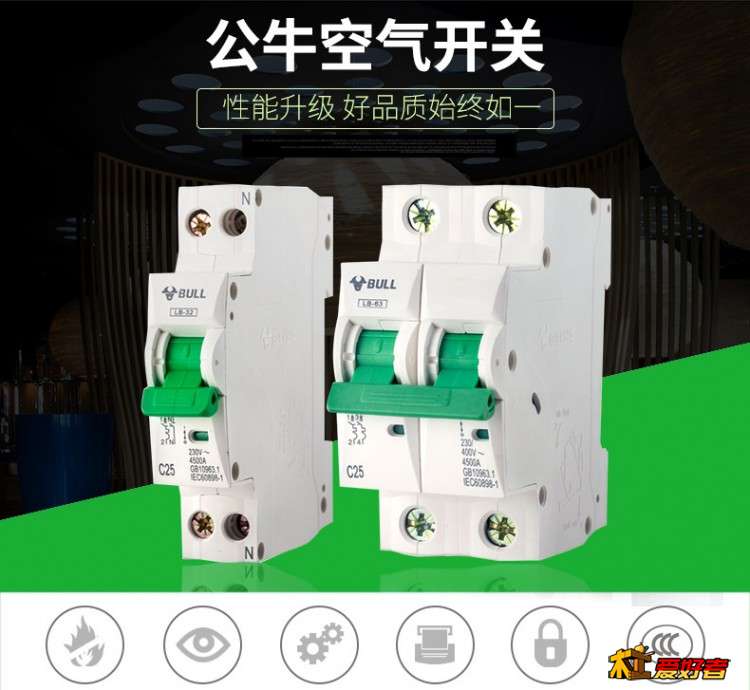

S( @0 n& @9 [; s8 e（1位和2位空开）
0 d4 j: k7 u: _: U9 m/ J% K' h' e' h! \
电箱接线方式，一般有两种
4 [0 ?. r0 P% I, E: f1. 主线用漏保，支线用空开' w' w" [& @5 O& S1 Y6 ~
2. 主线用空开 ，支线用漏保和空开
, ]$ q" d2 A5 c, w4 O. \2 \; g2 R7 e( L% M2 S1 H5 d
如果条件允许，选择第2种方式更好，在容易漏电的电路（厨房电器等）里面装单独的漏保，即使这路跳了，也不会影响到其他电路，很方便维修。然而限于电箱尺寸和成本，更多人会选择用第1种方式。
( F- m3 i& V6 e: }' O( y# }# T! c( Y% C' g Z X

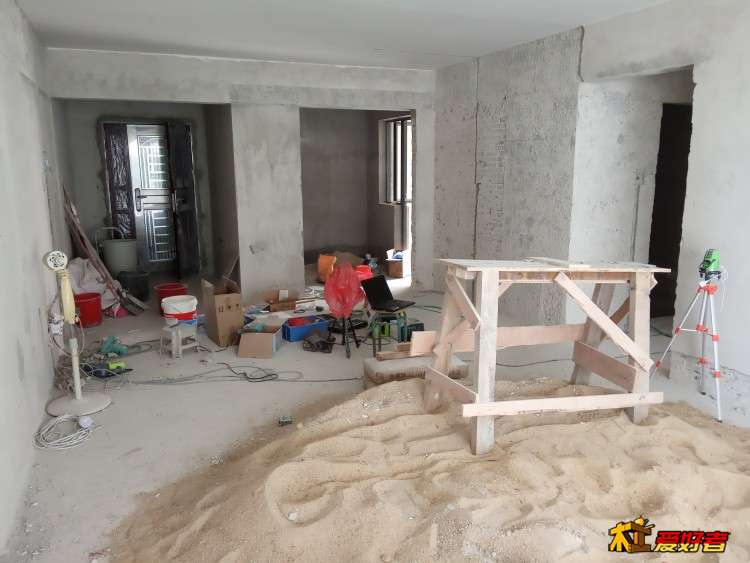

四、了解毛坯房具体结构 p' N0 ^, i8 L0 |+ R8 Z
在设计布线前，必须了解毛坯房的结构。
) o" B* p* w( }1. 避免在承重墙开多个电位
# c( H% V4 O1 p( |/ V& C$ }2. 避免在承重墙和梁上开凿过多槽
; O! n I9 o% [1 ?3. 避免在潮湿区域走地，要走顶或走墙
' }6 X: E. o3 g# L4. 考虑与水管，弱电线的距离，重叠问题。# K1 J6 y& _6 X% m% j
3 D+ w' O" y1 n% A五、设计走线方式

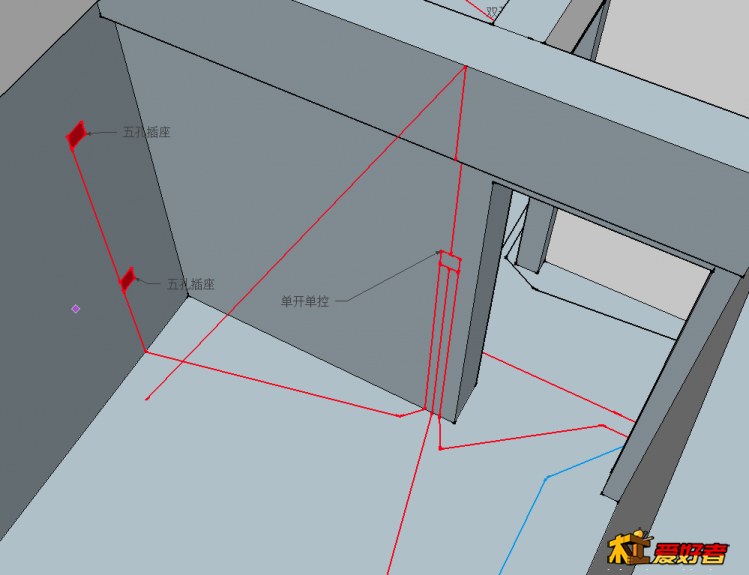

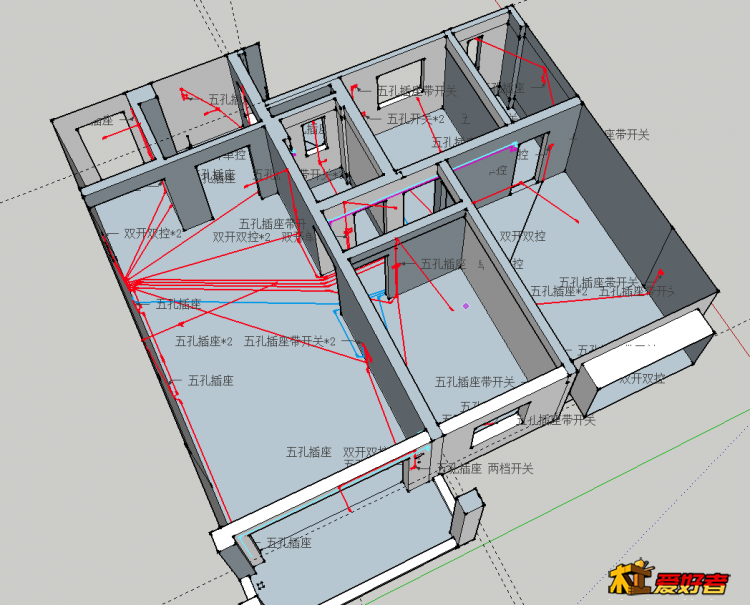

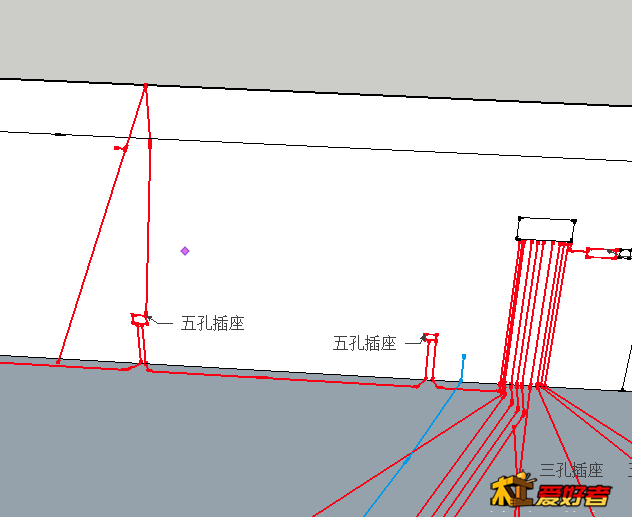

) e% f/ S$ }$ F借助草图大师，我画了走线的3D设计图。
6 N- N% k+ `# C ?7 S* V. Z
* W; ^! B( u% r: O8 I1 l（强电是红线，蓝色是弱电，其他是水管）3 s5 J1 H% G& m& _3 a
3 |7 r1 ~% W, I: F, K" ]3 ~! U1 ~

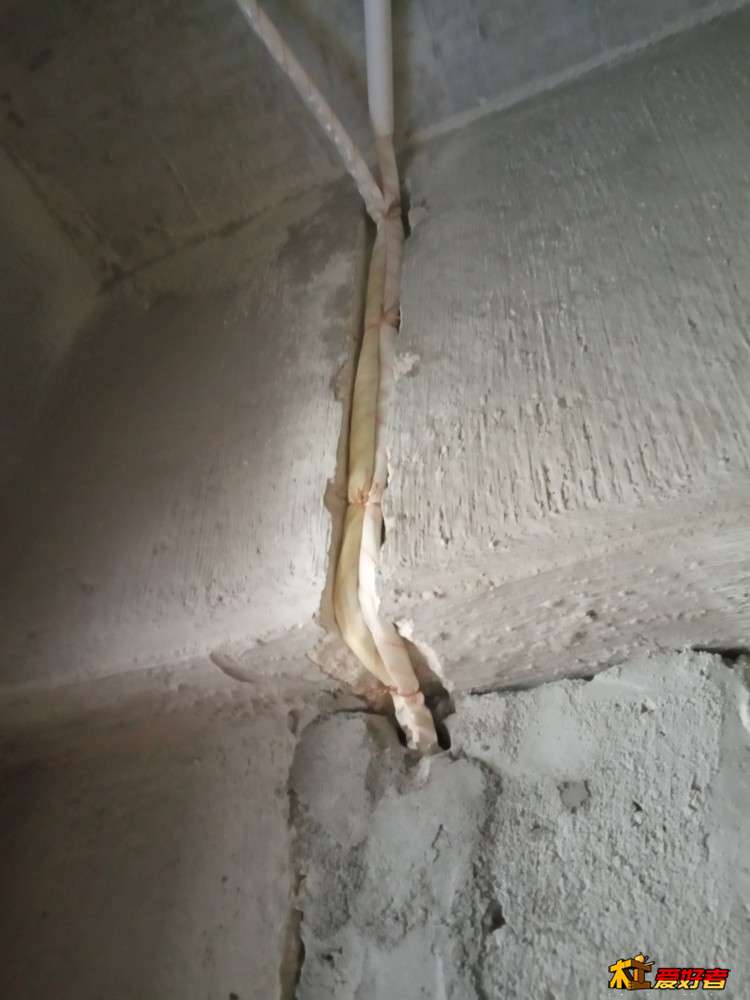

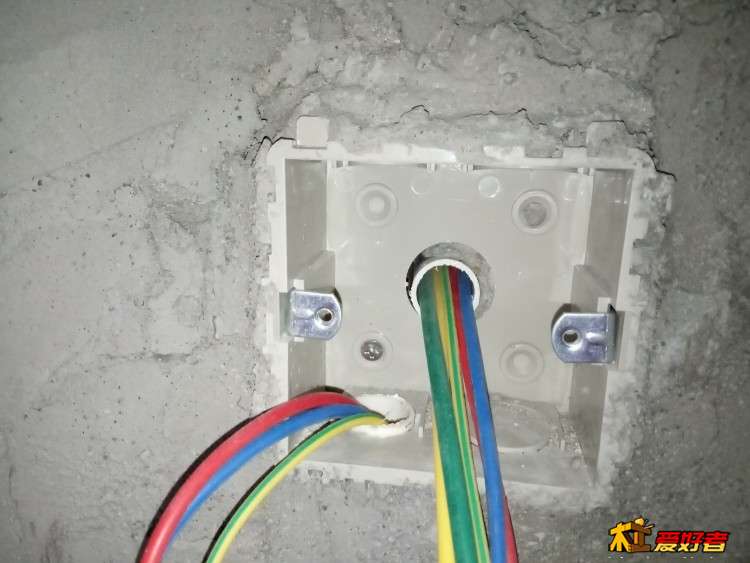

7 |9 H: q9 a0 p, g# @# ]（隔一段线就要拉一个盒子里，分段拉）/ K- M' S1 f6 c
% H+ t! i4 p4 k

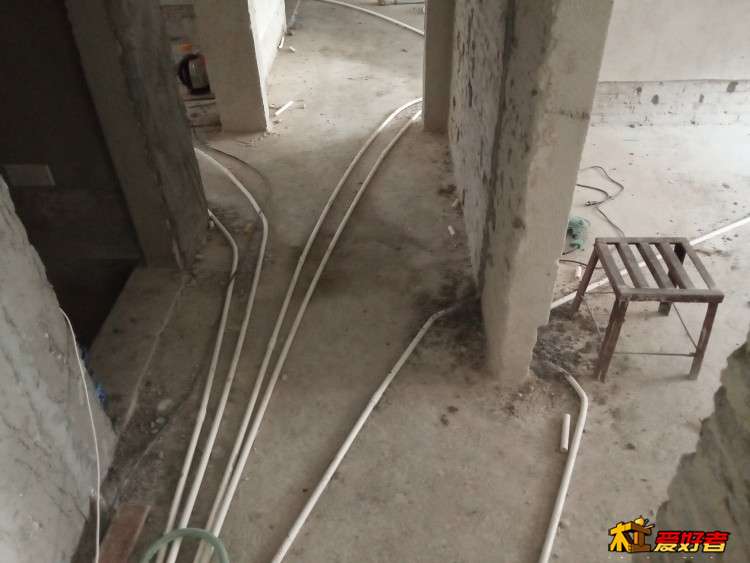

6 B' T# v1 \3 @( T* A& u. s5 ^ H（分支总线接入房间后，树状分给房间内所有电器）/ z0 D. U9 X4 _4 i3 H. [
- o( a4 L& E- q: t# }* M走线的方法上，这里有几个重点：
% t: a! Y# c" F3 I1. 穿线管里面所有的线，最多占管截面积的40%，留下足够空间去散热和拉线。

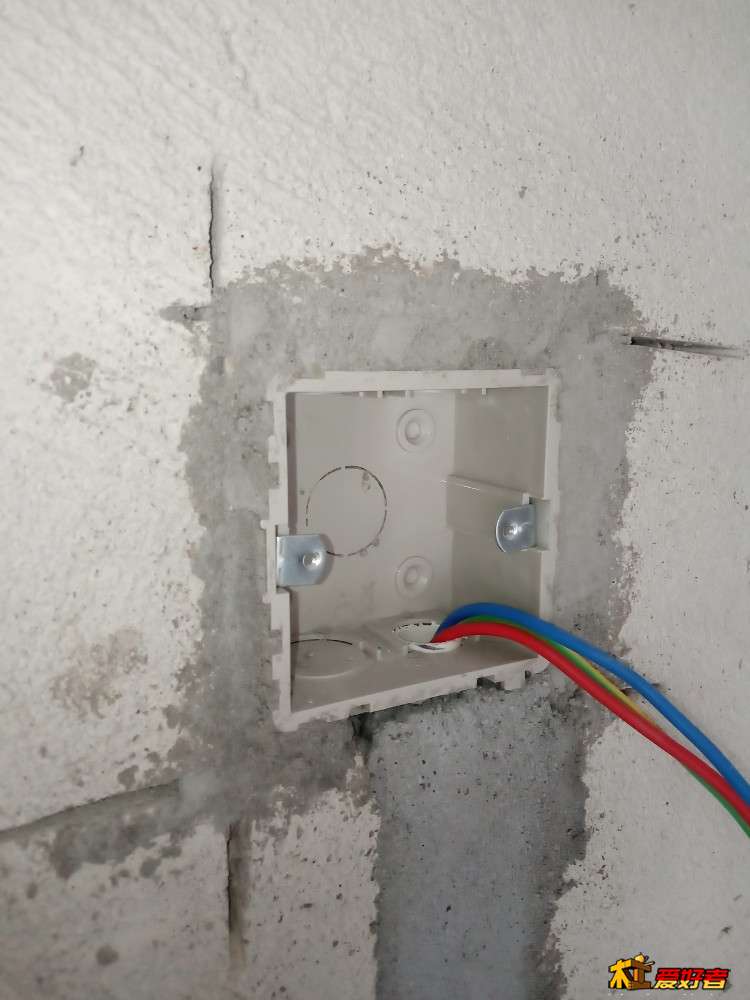

, y. y9 Z4 F* P; ]2. 隔一段距离或者隔了一两个拐弯要有一个暗盒，以便拉线。
6 R( E1 T$ [1 G5 @3. 线整齐点，维修起来就简单，像我这么“乱”的，不好撬开维护，但拉线更容易。

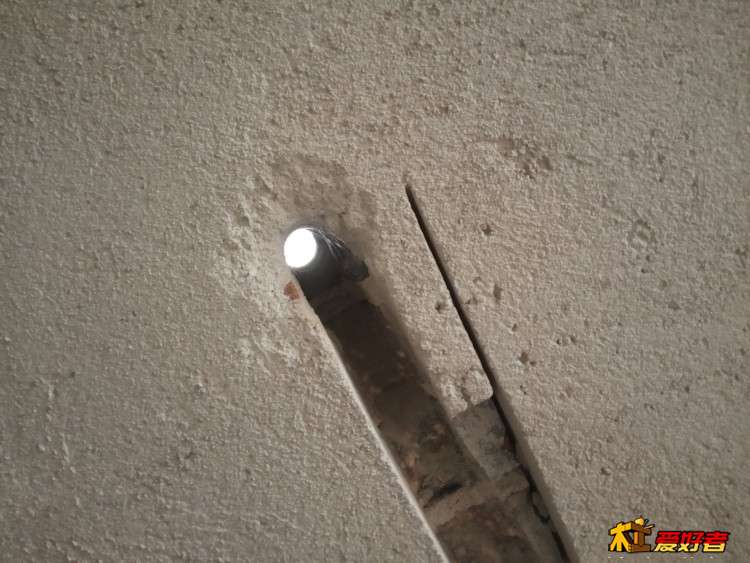

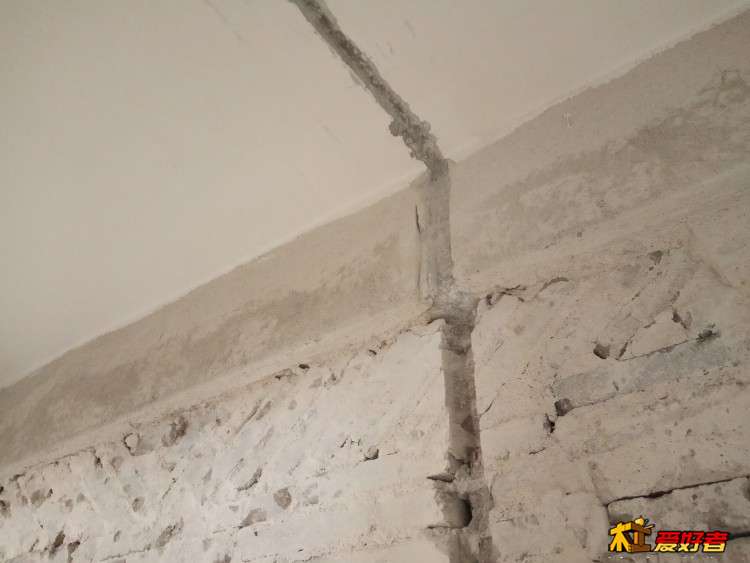

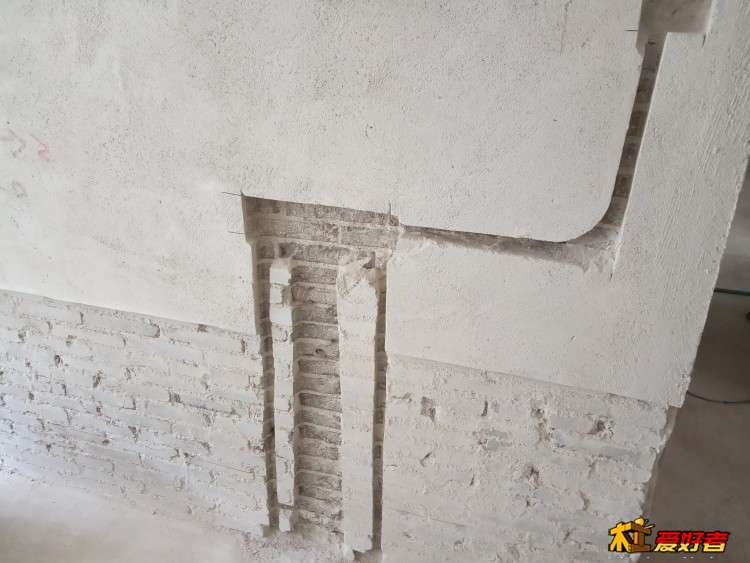

' ?) N8 Q+ S+ j+ `; n4. 照明线发热不多，我打算不吊天花，所以要在横梁和天花板开小槽埋线。/ |* R, o9 k& f
5. 厨房和卫生间的天花板很方便随意拉线，要充分利用，但必须注意绝缘
# Z. U4 {* |$ |5 S9 K; V# |6. 设计双开双控开关，要考虑好跨越不同支路的线. v: b6 [2 U1 ]) o" C& h

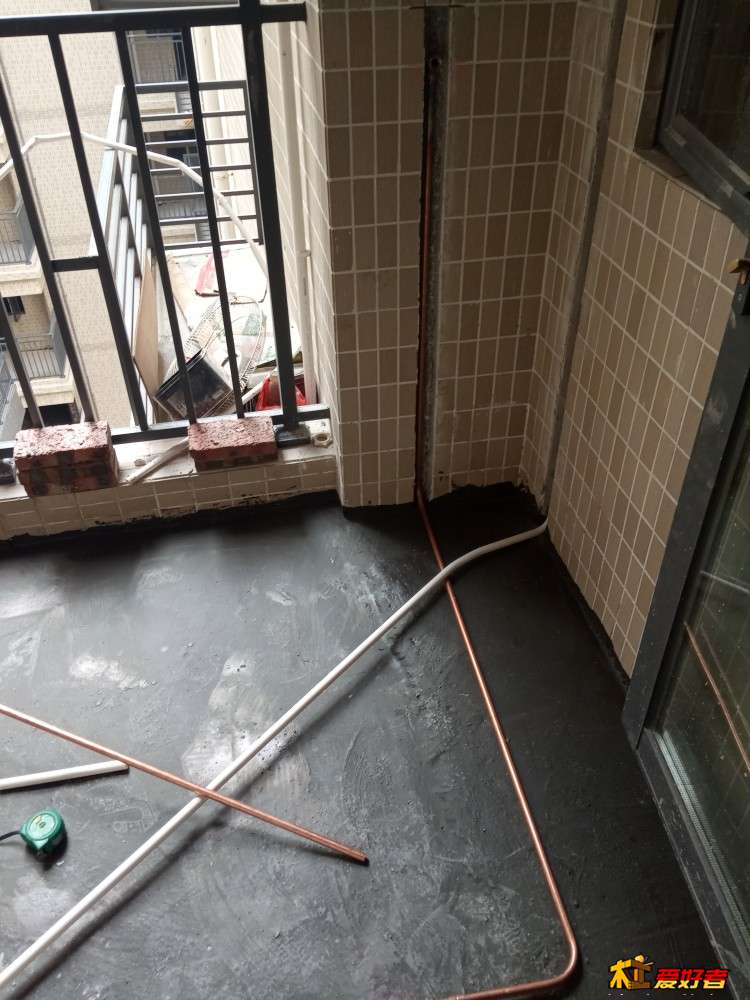

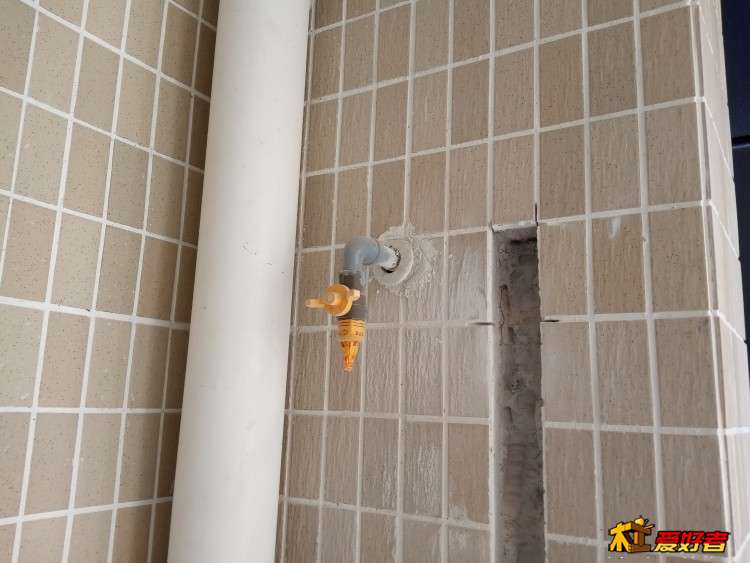

7. 阳台的瓷砖凿开开槽，再贴比较麻烦，可以考虑走天明装。
7 n& v" R6 [' \0 e8 m9 n- h5 L/ i8 Z7 b* s. R% _& I! A
0 x9 v, ]7 E( v+ L【DAY 003 小结】
) Y. |' {, s: M+ n+ u先知道自己家里用什么电器，然后根据负荷来选择适合的电线和漏保空开。走线要注意所在环境是否潮湿、电器是否安全。不要贪图方便，盲目采用我那样的“树状”布线。在没有彻底搞懂之前，千万不要动手装！
