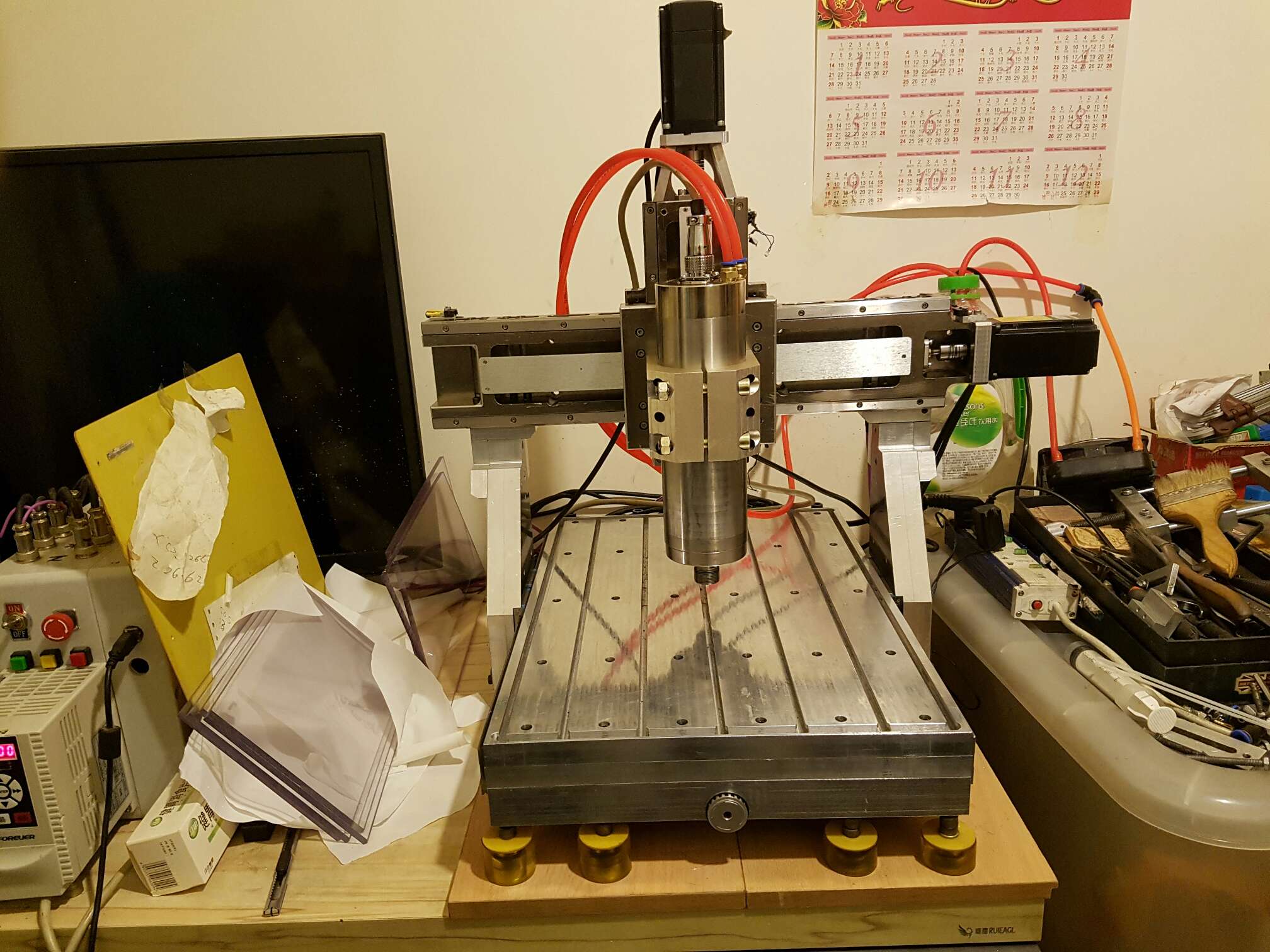

4轨铝板雕刻机

znz

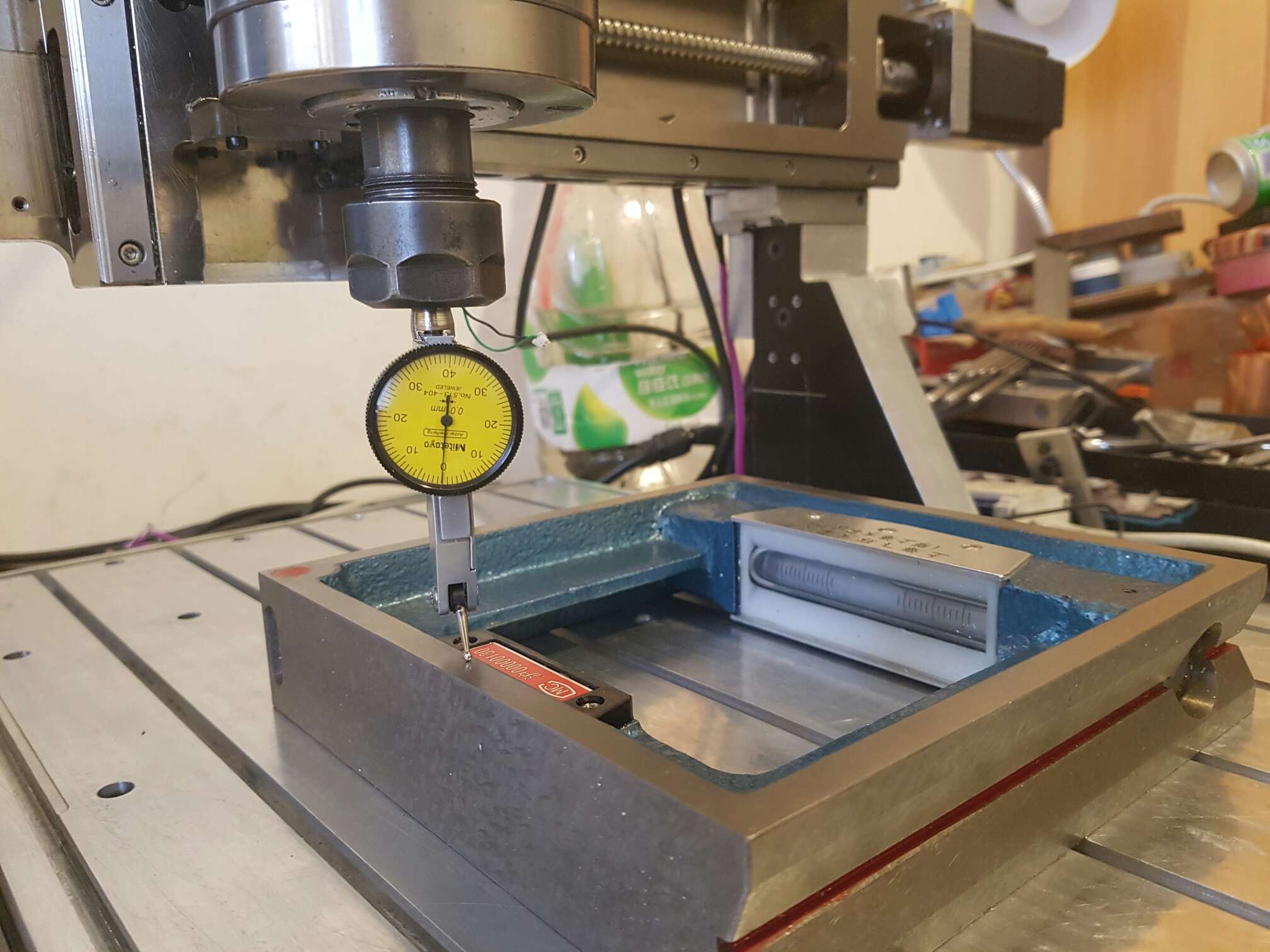

T台装上……左右平面误差有十丝
中间凹下去二十丝……呈规律的长方形凹……有点大
, @4 v- u# H( g; ?. P5 x6 v" U
. `! X) A7 j5 m  Y# b推测……大面积铣床找平都怕全是这种结果……
' Z+ B8 C7 ?: ^9 E$ ]) K
. P0 f' Z, F/ x8 n9 g四周夹紧……铣完  一松夹具。内部应力释放
自然下凹……四周凸……
出非上磨床…………

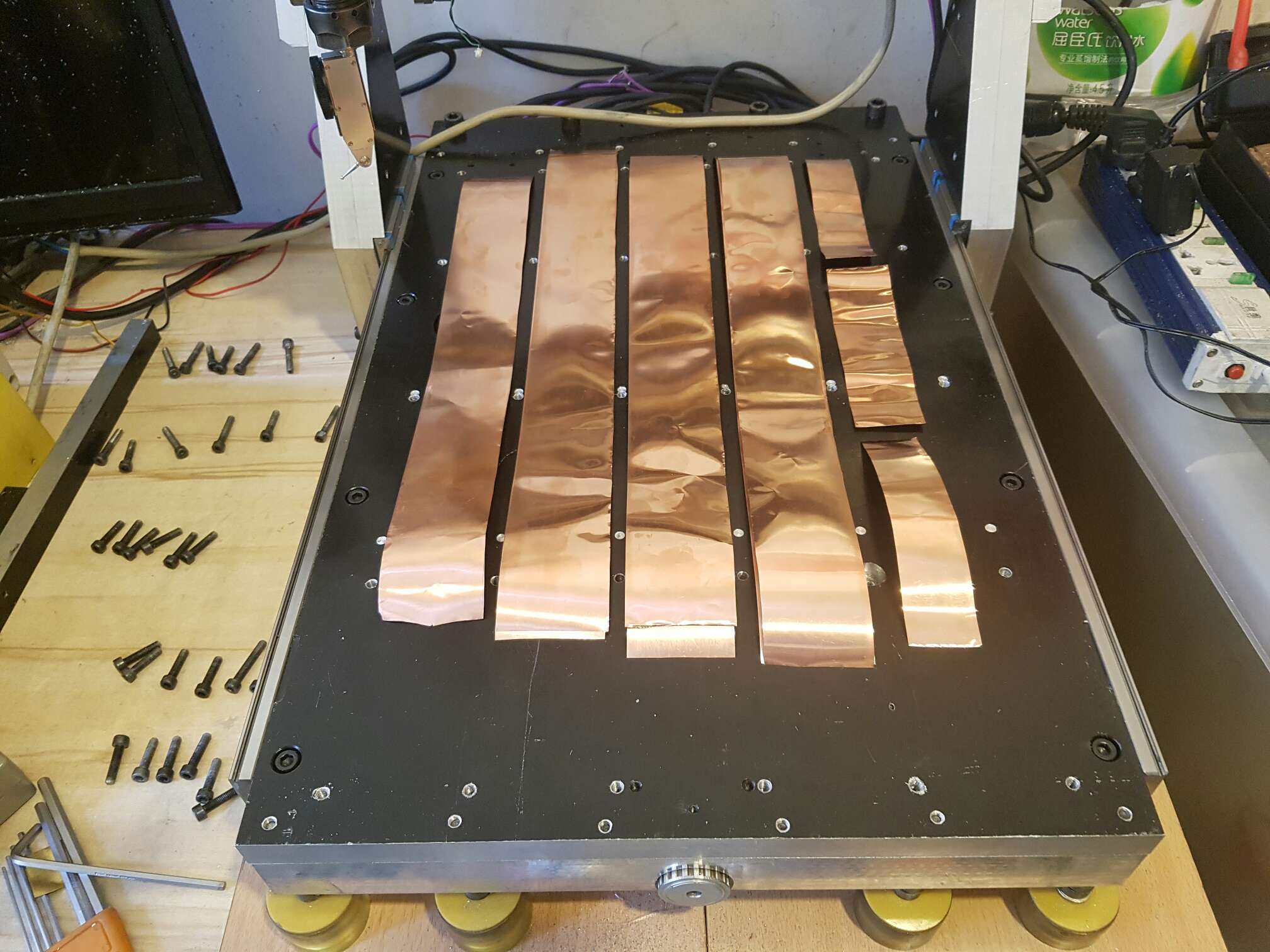

! U, M% ?+ H0 S" w! @所以下面垫0.05铜皮……校正……
扭力扳手上紧………………

/ d" D2 \+ q7 K' t7 I/ S% u7 P

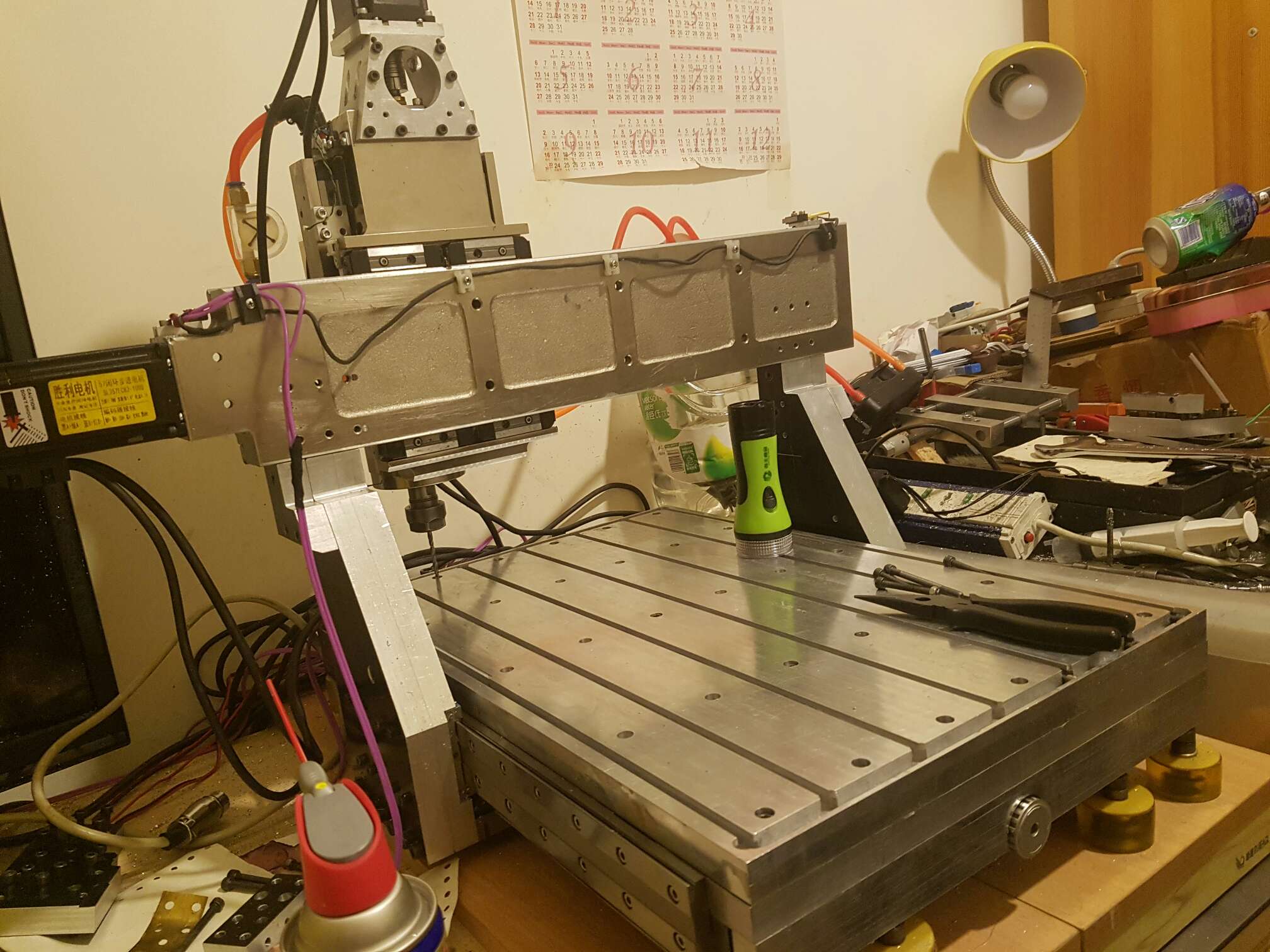

这个倒装是  打后面安装孔   因为正装 够不到


; l$ ^# X# T/ U: f
: q/ Q) Z9 \2 G: c

. ^1 {! K; a+ ]3 \& d7 q


; r6 o9 }0 g" d9 ]; w

" `/ N6 z7 d# w1 x+ M7 O) {' j
) {% i6 u# f, O


! h6 R# s$ [' n

视频没压缩  我去整下发上来
. A/ a4 L# j5 J) S8 H- w( E& ^! A1 J

znz

zajia 发表于 2019-8-7 18:47
这机器做的结实漂亮啊！羡慕有加工设备和技术的木友。

znz

校正结果理想

znz

" _5 \' d; U# ~0 i" P% _) Q

znz

. z" I7 g) R8 u  T- |. `
( z8 I( J0 R+ D4 ^% _9 t可以在3ox38cm  面积平面误差在2丝3丝左右……、
  Y0 l! C4 p& {
  Z) n! n5 f2 Q1 W5 y
! w' _! s) s7 n  e9 g- ?6 J20x30cm   面积可以在1丝左右
( ~$ n4 a( i/ n
- R  b4 r. a* C/ G主轴垂直度 1丝 以内

znz

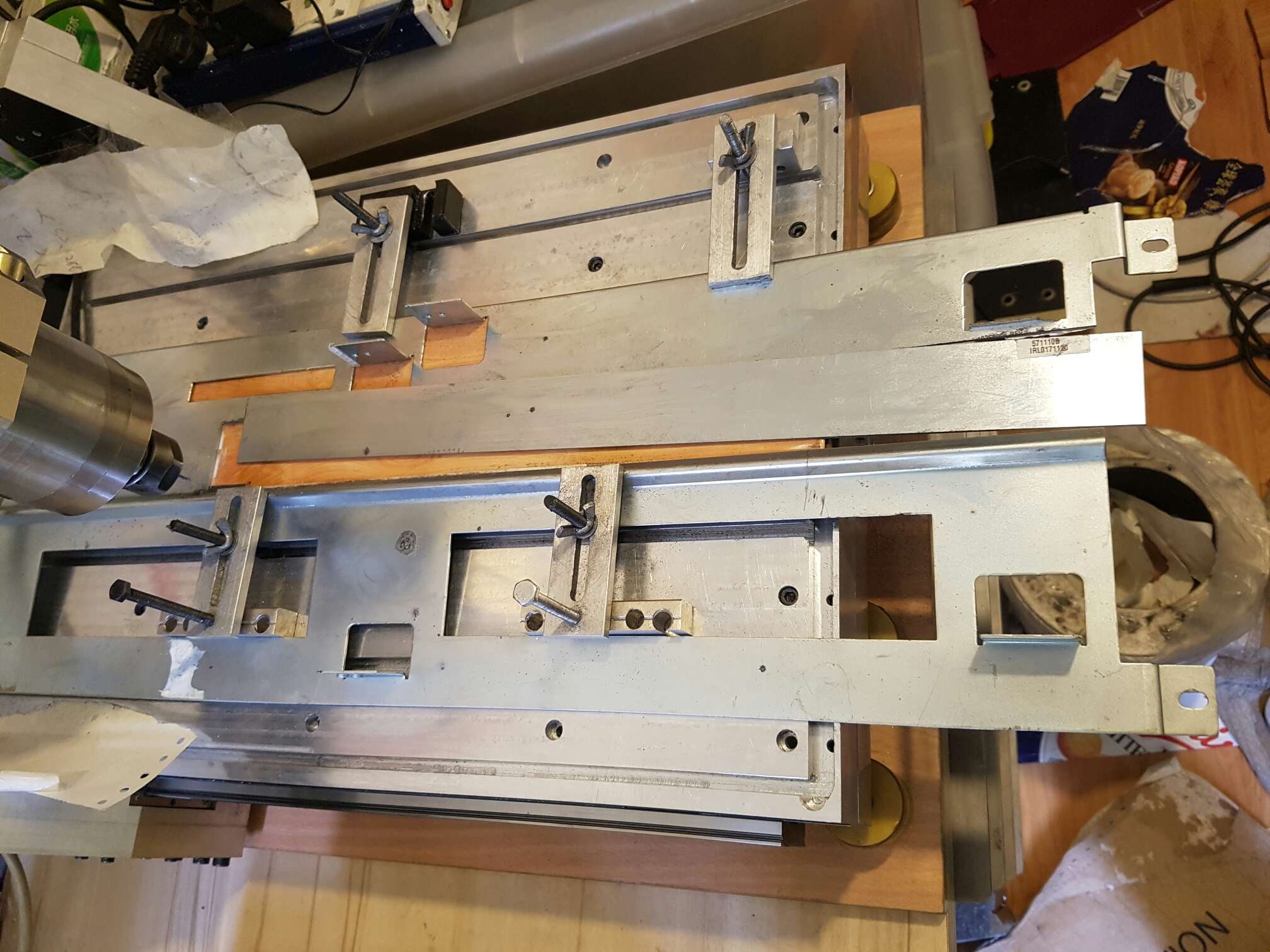

切个不锈钢x轴。盖

znz

znz

" E8 [1 _. f) y

znz

znz

以上用的2mm铣刀

znz

Sein850

挺过瘾的

湖湖

9 Y5 U2 ^4 }' e8 o) \& G
  \1 i) p0 l  Q% [; Q, n这种轨道 其实是轻载荷用的.有的叫多媒体导轨. 也有叫轻轨的. 用没问题 但是载荷不大.

但是实在不明白 为什么 你那么喜欢用4根导轨...... 轨道多也并不是什么好事. 如果你用 标准轨道根本不用4根.
- B! b5 K0 ^& t% j/ r% L; x
按最基本的原理 2点成一线. 2根轨道足够了  4根轨道其实受力不可预测了   包括那些工厂的大型机也很罕见会用2根以上...而且4根轨道对安装要求很高.8个滑块 阻力也就大很多

印象里好像 就看过 港口用的 万吨起重机  用4根轨道........... 你很执着 .玩开心就好.
' n7 i1 P1 h3 D6 p6 v8 C# I
; z8 _8 y: P+ |- D另外你Y轴是外接了1个编码器....干吗不直接用闭环步进电机 或者 伺服电机.......这个其实增加了 系统复杂程度.
9 Y: R$ s0 k' e/ V! i; G9 g' l9 J
0 Z- j& s; _5 z, q# E/ U$ q如果真打算要精度也不是装 编码器 而是装 磁栅尺~~~~~~因为无论多好的编码器也解决不了丝杆自身的误差!
' {6 Q; ?/ @% _9 f8 _7 W# [, l
, F8 |$ V) r: @  B& Q! `而磁栅尺 是能实时得到最准确的尺寸. 即使丝杆有误差也都能自动纠正.当然更好的是光栅尺 不过这种机器没必要了.

有现成的支持磁栅尺的 57 步进驱动器卖的  包括配套的磁栅尺.这个不需要 系统支持. 是驱动器和磁栅尺 之间的闭环. 任何系统都可以用.
8 _0 w1 K3 b" q) K# i+ A: g1 ~- f
最后这种 板材造的框体 无论如何精度也高不了. 本身强度就不够 是天生的缺陷. 如果你真喜欢铝合金 也应该选 航空铝 7075~~

5 F$ J7 \) o$ _0 B2 r) Y7075 航空铝有2个优势 第一是铝合金里最硬的  第二是本身板材平整度很好 1丝左右  基本不用在铣安装面了.~~~~~~~另外也不是很贵.
; y5 H6 @9 G1 c" m- T, K
0 l* q/ x* H. O( M1 v% z

微风清扬2019

楼主威武，这种机器不错完成大概多少钱

如此雕刻

这种铝合金机架怎么样呀。最近自己的机器好像有点问题，想换个机架。
