4轨铝板雕刻机

znz · 发表于 2019-10-4 15:13:34

jxvenus 发表于 2019-10-3 21:32
0 P; G4 u2 d1 t# ^3 P8 \( q; a, M& q是什么材料勒？

铁的做雕刻机剩下的边角料

akun924 · 发表于 2019-10-6 21:12:39

楼主你的电主轴这么NB，铝和钢通吃，是模具电主轴吗，夹头是不是ER16的

znz · 发表于 2019-10-6 22:57:07

akun924 发表于 2019-10-6 21:12: }9 c, i8 N) S) }, m5 M
楼主你的电主轴这么NB，铝和钢通吃，是模具电主轴吗，夹头是不是ER16的

ER20 80mm加长2.2kw 4个陶瓷轴承

akun924 · 发表于 2019-10-7 13:38:45

另外你的侧板立柱，还有Y轴底板哪些板材都是有黑色油漆的板材是铝板还是钢板

znz · 发表于 2019-10-7 14:24:23

本帖最后由 znz 于 2019-10-7 14:25 编辑

akun924 发表于 2019-10-7 13:38
) r& {2 N: V7 G( |2 e6 j另外你的侧板立柱，还有Y轴底板哪些板材都是有黑色油漆的板材是铝板还是钢板

是铝板买那个大滑台一起的

znz · 发表于 2019-10-8 12:06:52

干式膛孔

……不敢快……怕粘刀

znz · 发表于 2019-10-8 12:08:50

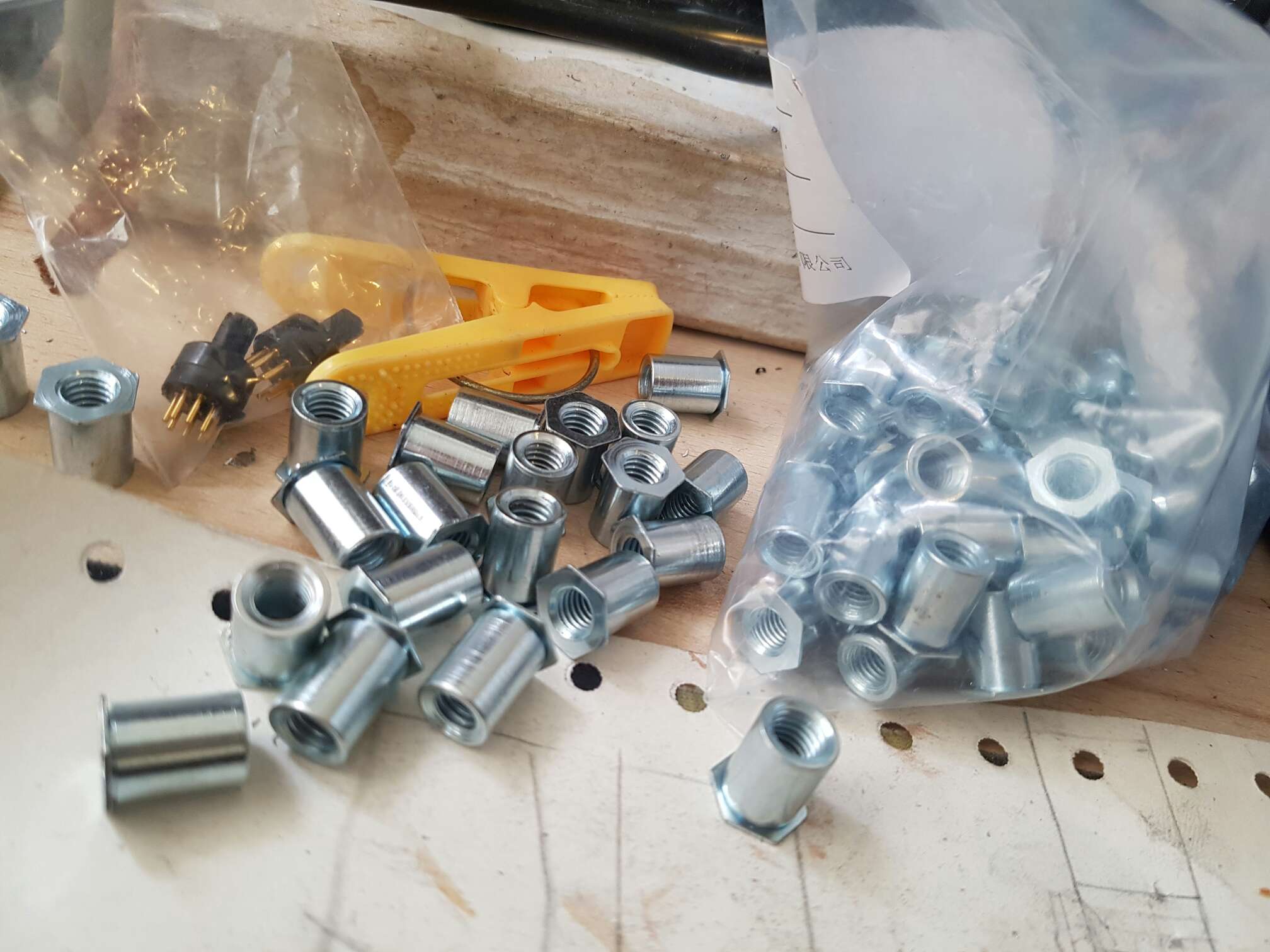

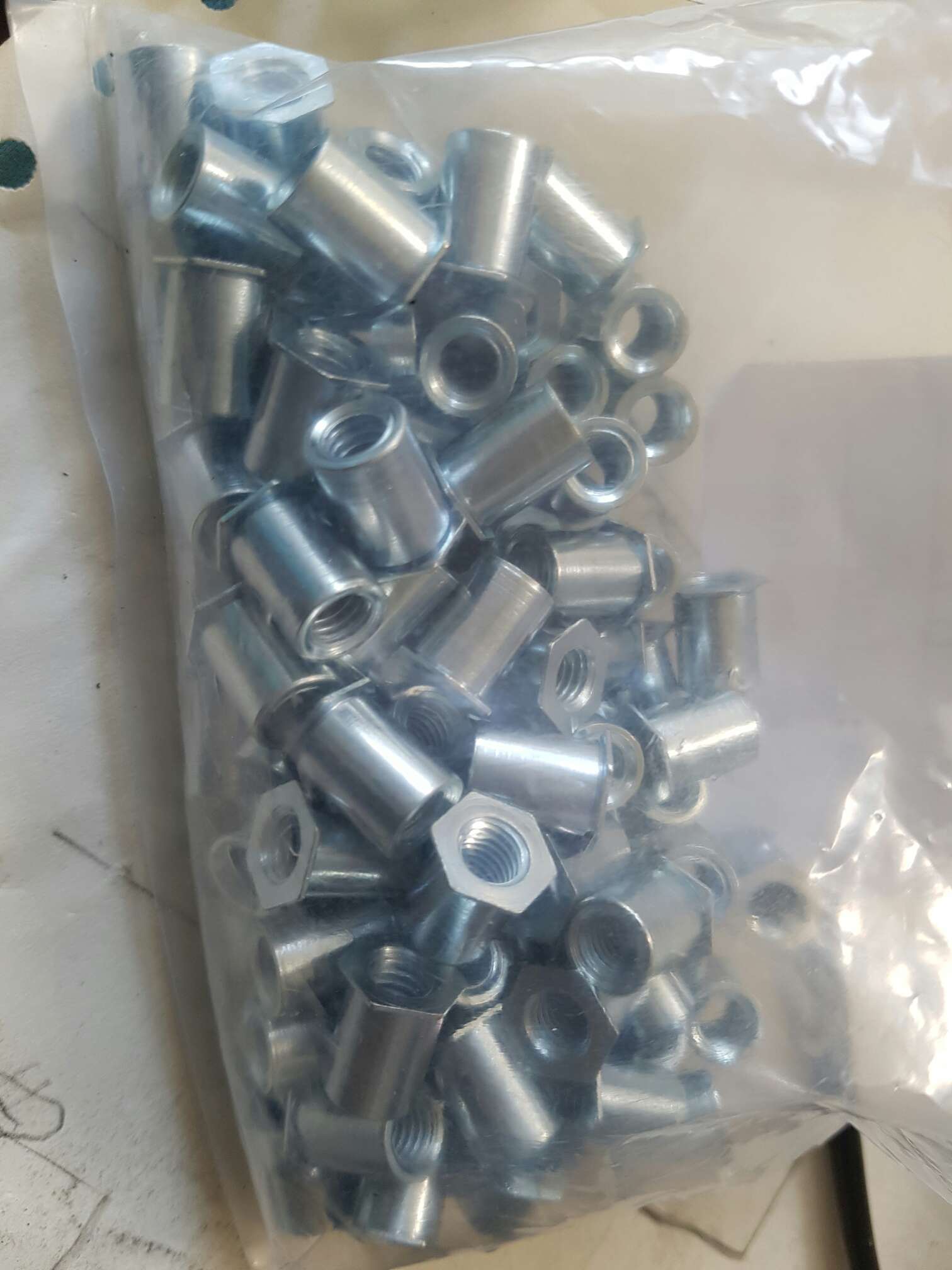

把这个嵌进去……防止滑牙……经久耐用有力道

jxvenus · 发表于 2019-10-8 15:42:46

znz 发表于 2019-10-8 12:08- p# X' i; l0 V
把这个嵌进去……防止滑牙……经久耐用有力道

是要做一个什么装置呢？

znz · 发表于 2019-10-9 09:43:21

感觉有雕刻机什么想法都可实现

znz · 发表于 2019-10-9 09:44:37

akun924 · 发表于 2019-10-9 13:00:47

请教楼主几个问题，1楼主用的什么ER夹头，有链接吗，感觉楼主的夹头同心度都不错，我买过不少夹头都精度不行吃刀厉害。 2，楼主的Y轴导轨装在底板的侧面，我想了解下你的侧面轨道安装面是平放在台面上用立铣刀侧铣一次性加工完成，还是把底板竖起来装夹分两次铣平面完成的。谢谢

jxvenus · 发表于 2019-10-9 14:23:36

znz 发表于 2019-10-9 09:44

是做个小的工作台吗

znz · 发表于 2019-10-10 07:51:47

本帖最后由 znz 于 2019-10-10 08:05 编辑

akun924 发表于 2019-10-9 13:00
& o1 B5 ~3 r% }3 K请教楼主几个问题，1楼主用的什么ER夹头，有链接吗，感觉楼主的夹头同心度都不错，我买过不少夹头都精度不 ...

别买便宜货买AAA的几块和十几块花费不大效果差别大
用立铣刀侧铣一次性加工完成的装夹时用百分表校一下这样才可以保证垂直度平行度

akun924 · 发表于 2019-10-10 08:58:39

znz 发表于 2019-10-10 07:51
8 D3 [- H0 P5 ~; {. b% x# g! T别买便宜货买AAA的几块和十几块花费不大效果差别大0 `) p- v/ p4 Q8 {; b% H! g U0 E
用立铣刀侧铣一次性加工完成的装夹时用 ...

谢谢，问下你的Y轴底板是普通铣床加工的还是加工中心加工的

znz · 发表于 2019-10-10 10:27:58

akun924 发表于 2019-10-10 08:58
- P9 B! O( D7 K" v2 s/ |! x谢谢，问下你的Y轴底板是普通铣床加工的还是加工中心加工的

加工中心。。花了800块连打孔
