4轨铝板雕刻机

znz

! E% z9 p8 t" l  ]

akun924 发表于 2019-8-23 08:59
( L% _1 m1 N0 N8 l. k! N问几个问题，1，你的X轴滑台是用的线轨还是滚柱轨道        2，你的X轴滑台长度宽度是多少，丝杆是1205的吗 ...

3 ?% n/ e% G, y# @6 ?* J线轨啊  有照片 视频     滚珠滑块   那种滑块 应该算 交叉滚珠滑块     仅次于滚柱滑块  可以预紧 间隙可以0
: L4 c4 A. j% Y$ f+ y9 r( wIko

$ v7 [! |  x3 S' E丝杆1205
# K1 j0 g; Z: l* p' y9 [C3级磨制   Nsk
- |. C9 h( g5 T
4 S% X" V! d* R, B) D
连电机座570mm

2 d( O% K) U! X- d9 |z轴滑台150mm宽

jxvenus

znz 发表于 2019-8-23 11:16
- H/ f2 ^; @" E3 P2 g7 \" T防毒面具………………

& s2 k$ n, m" |( y3 r- z, Z" {吸尘器有什么讲究吗，普通吸尘器还是怎么弄的？
1 M! G& Q8 n/ w2 D' y6 @

znz

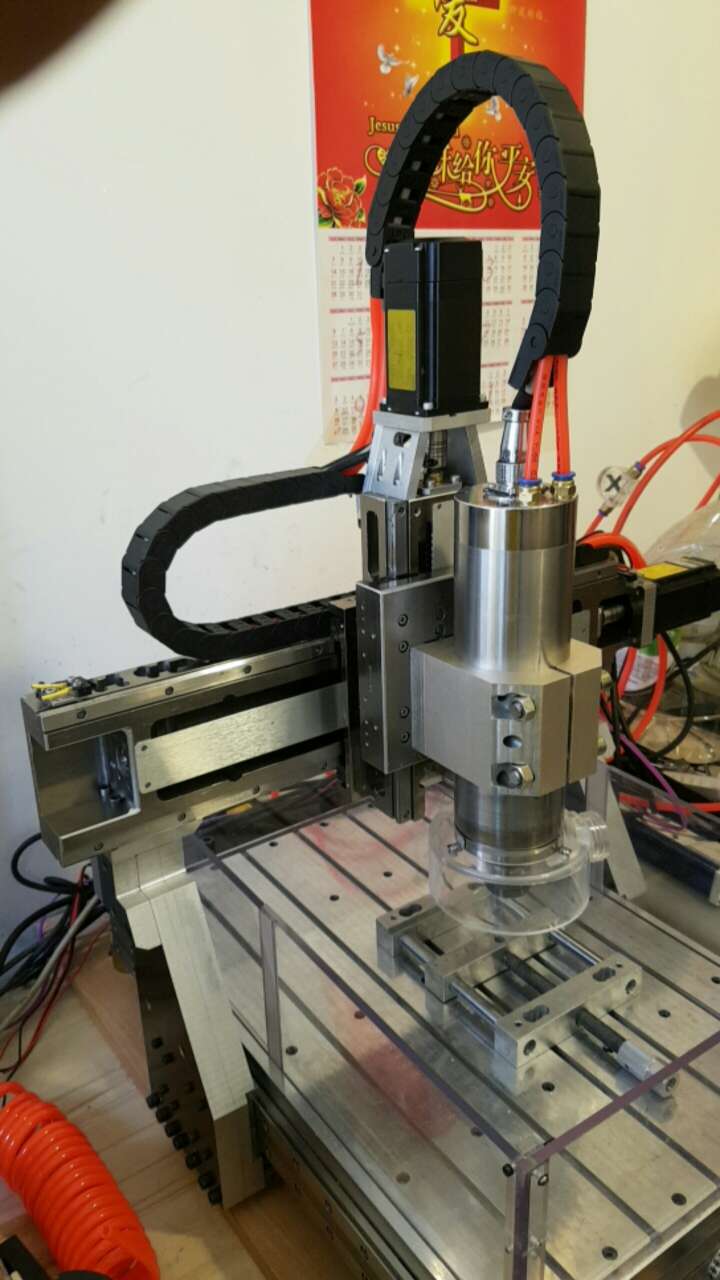

装上坦克裢……
% Q* T3 ^( J: o3 o; R下面折腾灯

来自安卓APP客户端

znz

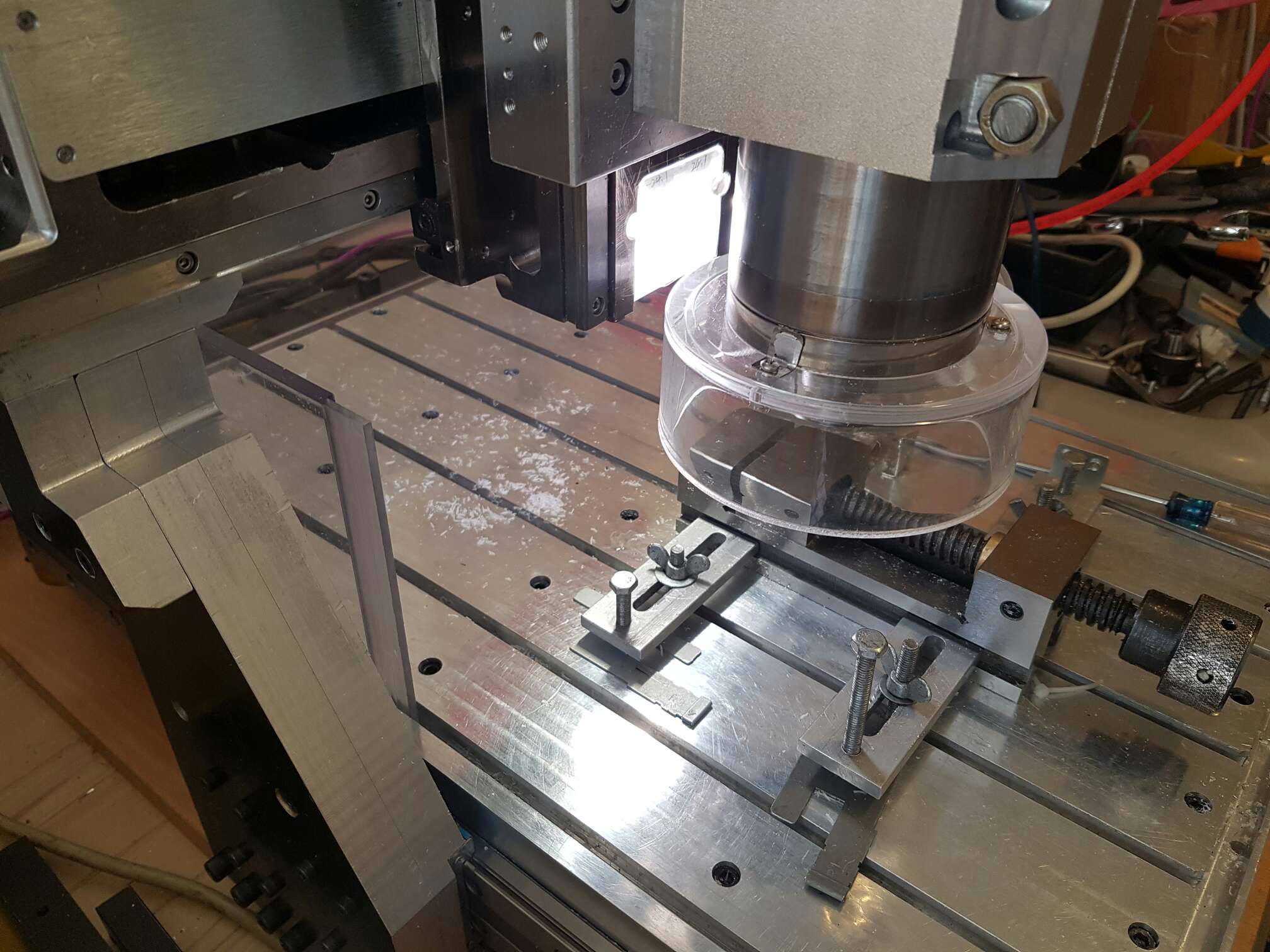

做个罩……ARTcam  设计加工奇怪形状
3 q$ o: h7 @! @4 F: p1 T5 p. B

来自安卓APP客户端

znz

' K8 r8 D1 C  F; u

来自安卓APP客户端

znz

jxvenus 发表于 2019-08-23 18:36
吸尘器有什么讲究吗，普通吸尘器还是怎么弄的？

, O( E; R3 P' h; y" C5 \' ?4 D……普通吸尘器不行……噪音大……
( {8 \: Q7 j" m$ y8 O7 ?) A6 U又不可长时间工作……
; ]2 l8 z9 L+ r1 G$ b
我用涵道风机………声音小……可连续几十小时工作

来自安卓APP客户端

keithpupu

漂亮  一样模块化造机的路过。。。。动龙门机难做啊

来自安卓APP客户端

znz

keithpupu 发表于 2019-8-31 13:35
& E- [& r% n; x' Z  I漂亮  一样模块化造机的路过。。。。动龙门机难做啊

谢谢   所以用了4轨道   龙门才会 提高 刚性  水平方向和  垂直方向   都有轨道拉着

znz

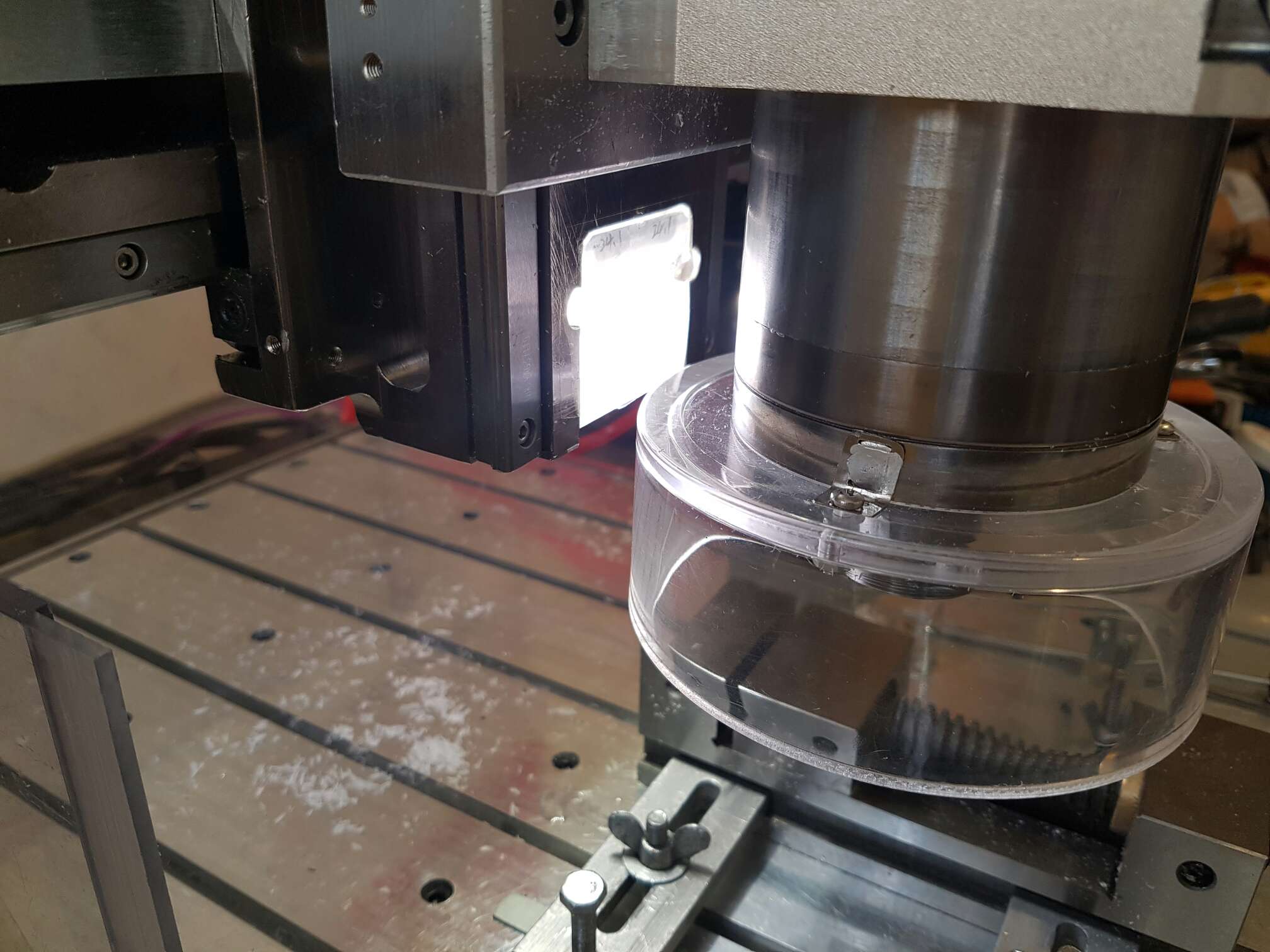

灯灯……成功

来自安卓APP客户端

znz

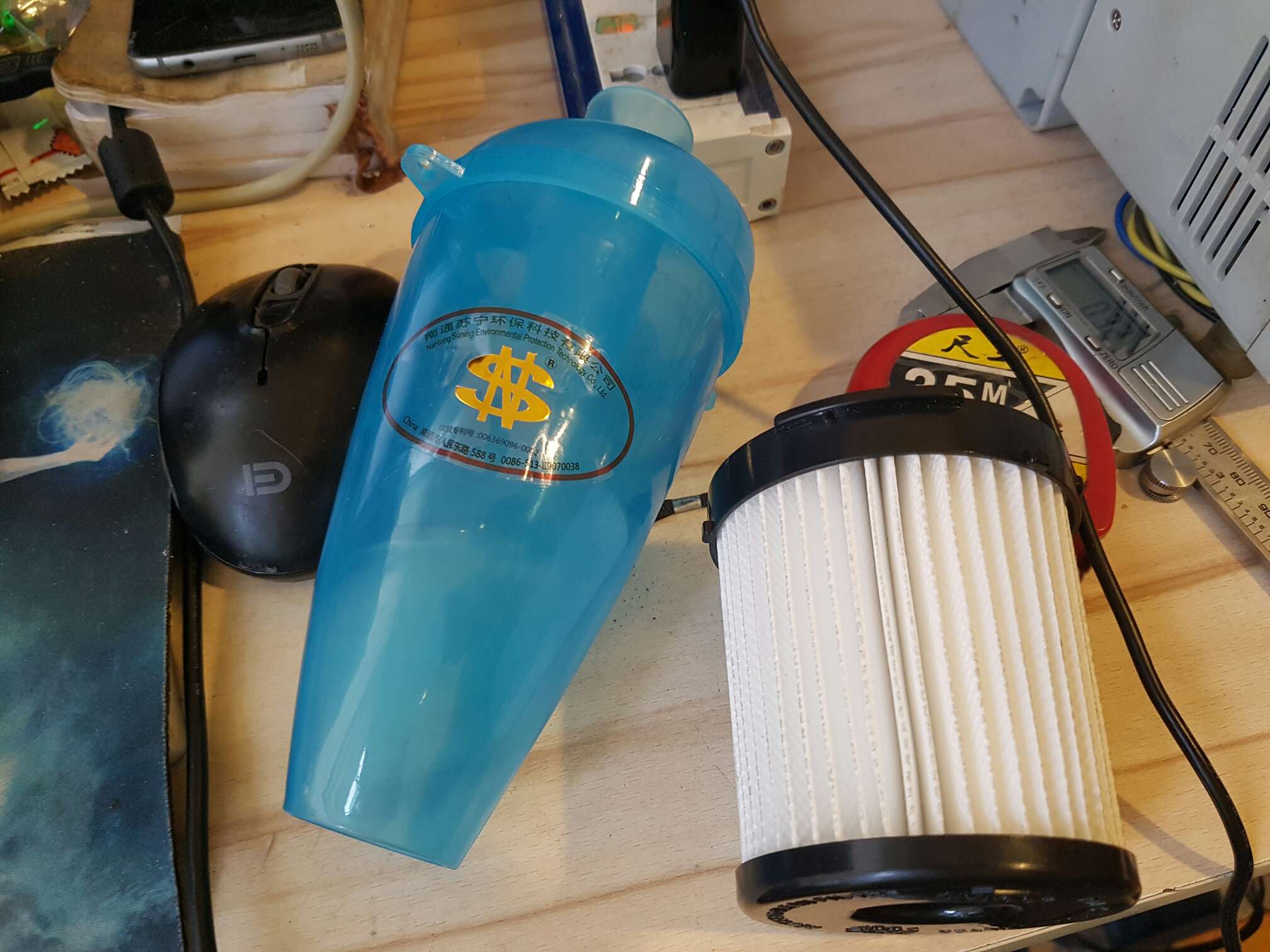

开始弄集尘器

来自安卓APP客户端

观天下

挺不错哦，感觉

znz

+ Y7 U3 G) ^- F7 {' @7 D

来自安卓APP客户端

znz

这刀路怎么会象打嗝屁一样……
. H* G$ d. ^' ~0 v. l' O1 _1 X* {
3 U! v' U* ~. V7 B. E6 k

来自安卓APP客户端

znz

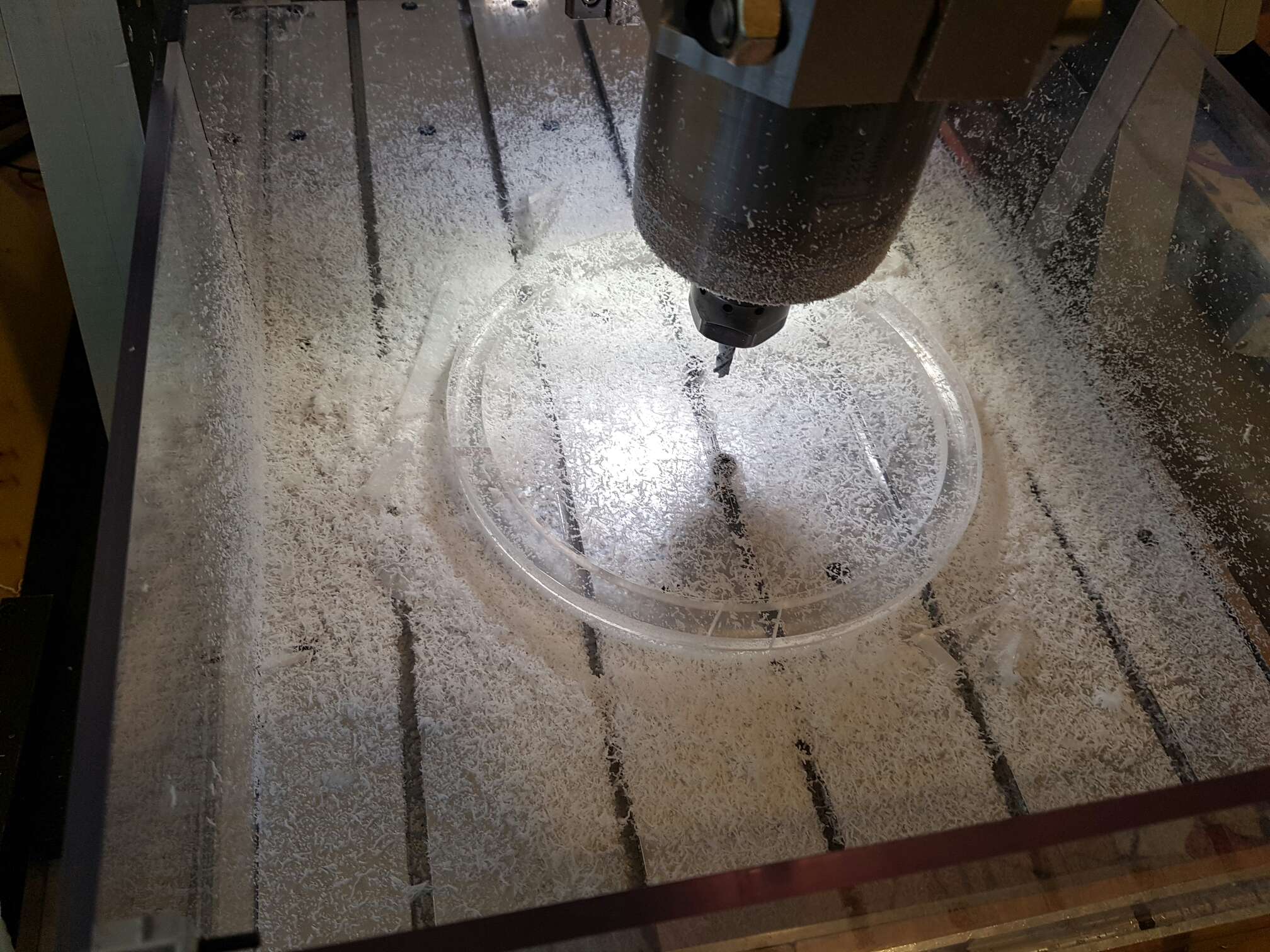

大部分渣都挡在内了

来自安卓APP客户端

znz

秋天的雪

来自安卓APP客户端
