笨人有笨招（八）DIY的倒装雕刻机台锯靠山简易微调

ywyx1 · 发表于 2019-8-6 20:12:34

miyayi 发表于 2019-8-6 14:46
/ M9 y4 x5 F, @' T: }不会变形，你就靠根手拧螺丝肯定不行，人家用的是粗轴杆，微调大不了可以使用粗丝杆，很多平刨靠山也是这 ...

看不到侧面和后面，也没有全貌图片，所以不太好判断。压刨那种实际上是工业型强金属固定支撑，你箭头所指的位置跟压刨应该是差不多的结构，应该没问题，微调部分看不清结构方式，应该不一样，不过既然是专业机械设计，肯定比我这门外汉要强，相信应该有解决办法，不会犯我担心的低级错误。

ywyx1 · 发表于 2019-8-6 20:13:44

青铜小木工发表于 2019-8-6 14:22) O) b$ s* Q& X. U5 [, I8 R
已经做的很好了！

谢谢鼓励

幽谷小溪 · 发表于 2019-8-6 21:45:06

nanguo_2014 · 发表于 2019-8-6 23:44:30

请教个问题，靠山为什么要有高低差呢？夹薄片的目的呢？

ywyx1 · 发表于 2019-8-7 08:18:39

本帖最后由 ywyx1 于 2019-8-7 10:16 编辑

nanguo_2014 发表于 2019-8-6 23:44% |) k7 r$ [9 Q- h
请教个问题，靠山为什么要有高低差呢？夹薄片的目的呢？

请教不敢当，互相交流吧。
个人体会形成高低差类似于手电刨跟台刨的前后底或前后台面调整，只不过差异在于台刨和手电刨是调整前底（面）下沉或凹入，而这个是调整后面凸出。加垫片是为了获得一个固定厚度、稳定、均匀移动的平面。

这个实际上就相当于电刨侧装的功能，有利于一些薄板的侧面休整。

ywyx1 · 发表于 2019-8-26 15:34:58

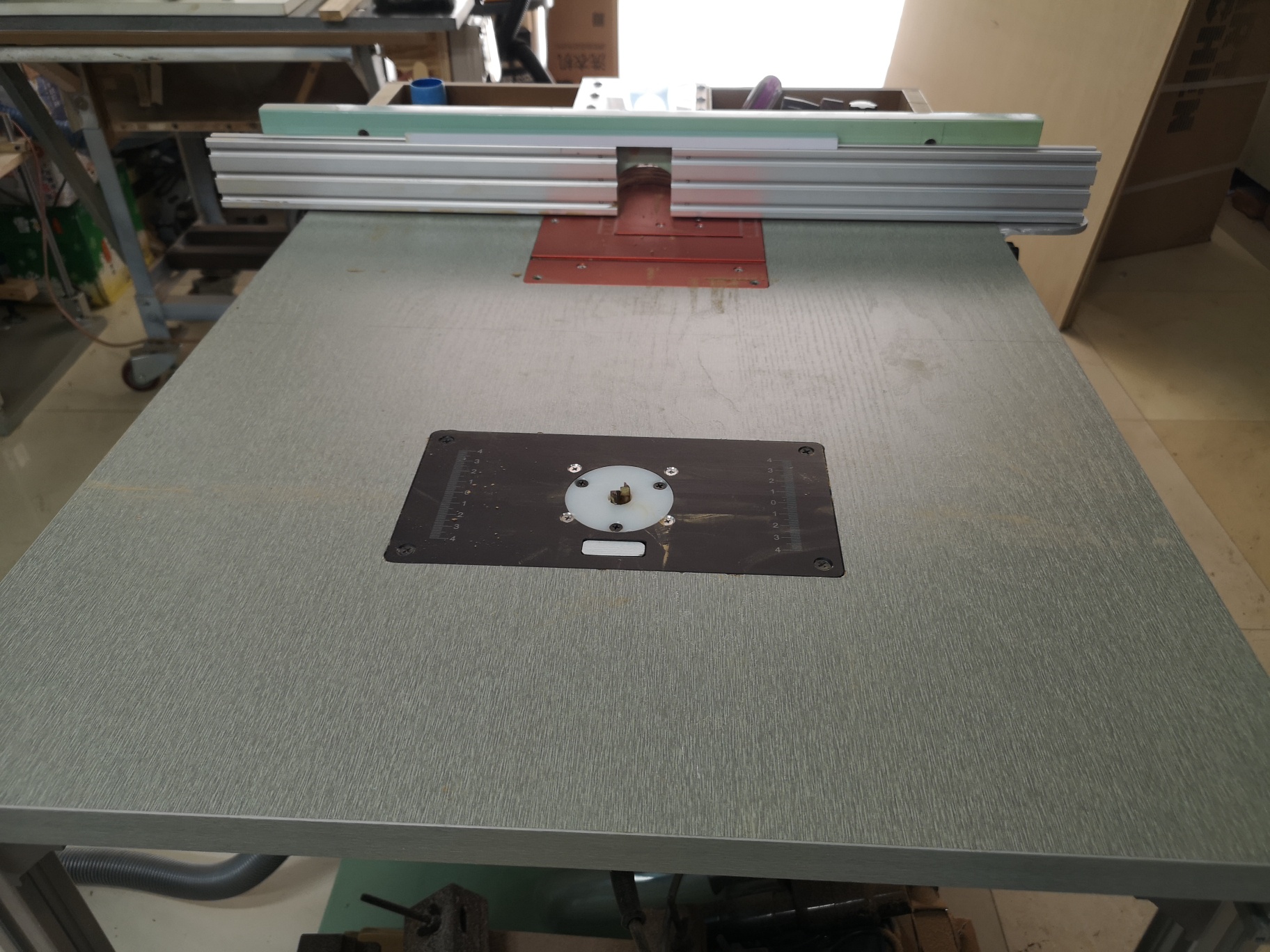

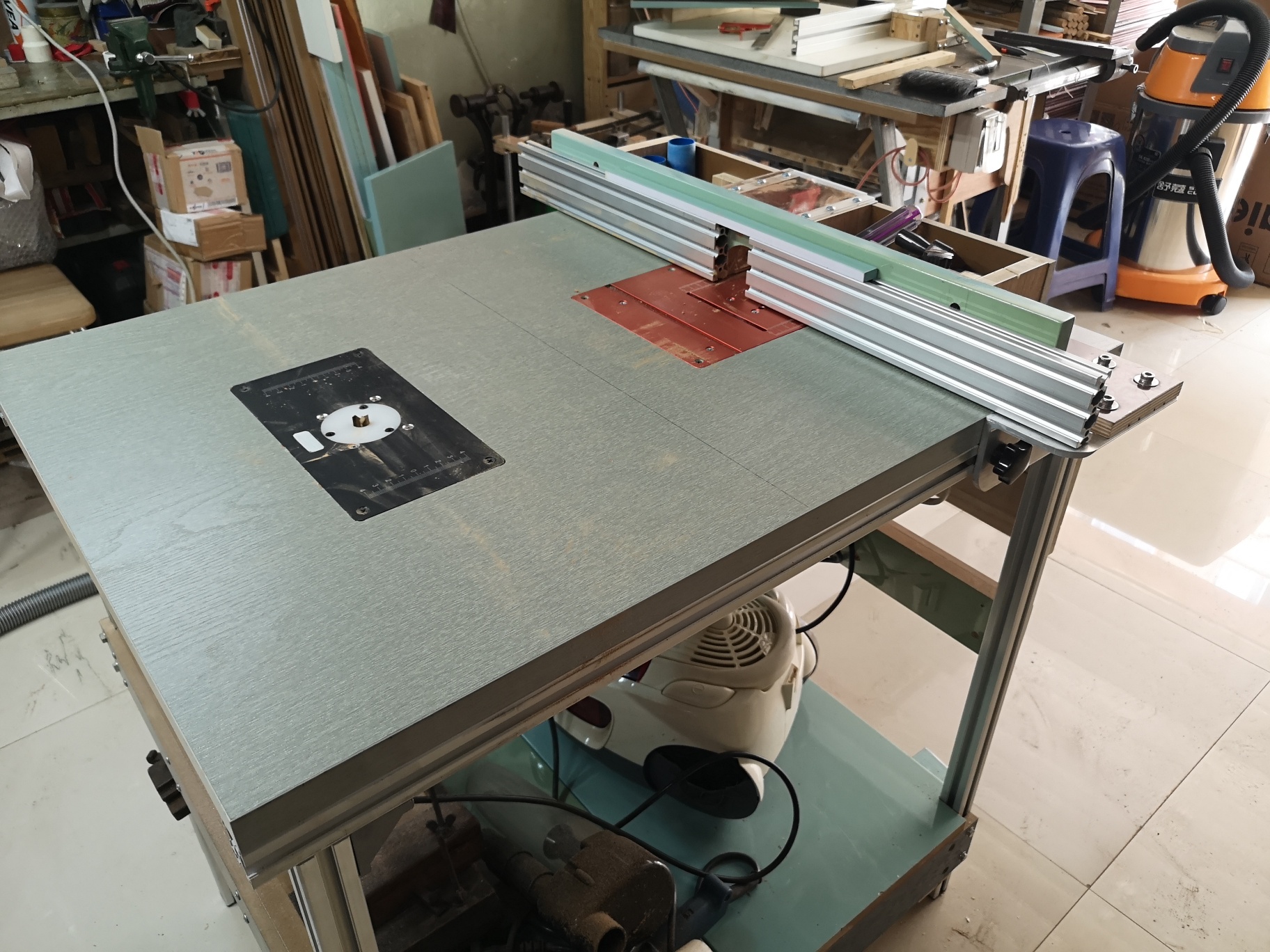

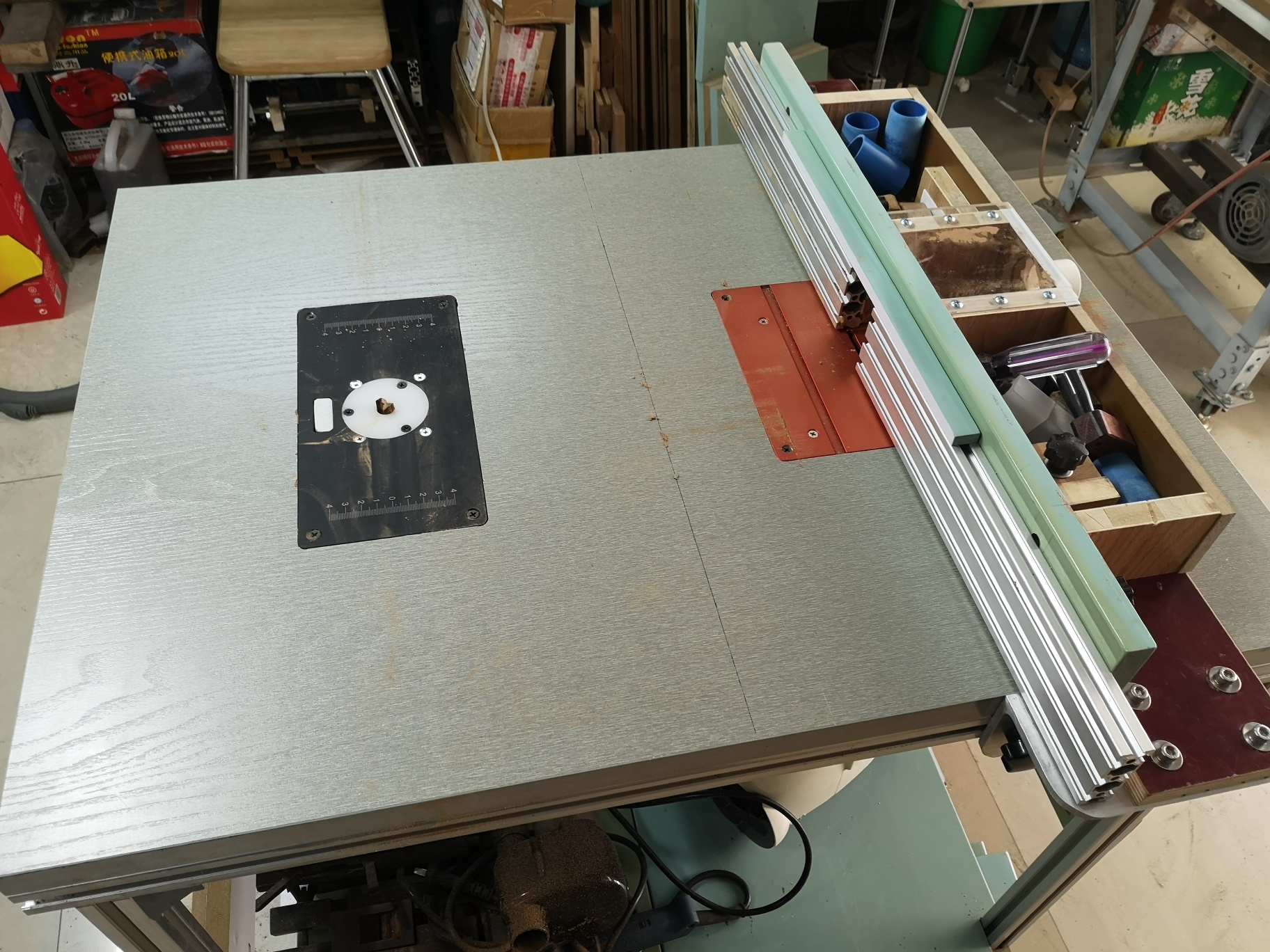

这种靠山固定方式的一个优点就是导轨通长，可以调转方向使用，这在加工一些凹槽的时候比较方便

431826080 · 发表于 2019-9-3 09:53:42

谢谢分享

辉辉学无土 · 发表于 2019-9-5 17:11:42

圆锯那边就要求靠山与锯片平行了。这个靠山可以吗？如果每锯一个定宽前都要细细微调一下，那工作量得多高

ywyx1 · 发表于 2019-9-5 20:35:29

辉辉学无土发表于 2019-09-05 17:11* ?- \4 u7 K5 ~; `) j. s, d1 T0 D
圆锯那边就要求靠山与锯片平行了。这个靠山可以吗？如果每锯一个定宽前都要细细微调一下，那工作量得多高

这个可以做到平行，不用每一次都微调，只要开始一次设定好就可以了

ywyx1 · 发表于 2019-9-5 20:44:50

因为原本就基本平行，铝件又原本就是平的，底下的型材保持顺直，调节主边锁定后固定另一端就可以保持平行

辉辉学无土 · 发表于 2019-9-19 16:55:14

前后微调不能就用这个卡小塑料片的螺栓吗？最外面的铝材打俩孔（攻丝最好），拿个T形螺栓，塞进槽里面，焊死。后面搞个托板螺母固定在竖直的木板上，不就可以前后微调了吗？还是怕就铝材顶着，强度不够？

ywyx1 · 发表于 2019-9-20 20:47:52

本帖最后由 ywyx1 于 2019-9-20 21:23 编辑

辉辉学无土发表于 2019-9-19 16:55
( V/ p; Q4 r1 m" ]前后微调不能就用这个卡小塑料片的螺栓吗？最外面的铝材打俩孔（攻丝最好），拿个T形螺栓，塞进槽里面，焊 ...

说实话，你说的方法我没看懂。

最外面的铝材打俩孔（攻丝最好）这是什么目的？

T形螺栓，塞进槽里面，焊死，托板螺母固定在竖直的木板上。这就不能旋转了，所以就无法调节伸缩，又怎样用呢？

我的这个靠山前面的铝合金原本就是用手拧螺母连接到后面木结构支撑的，想要微调只要在后面的绿色板子上打几个通孔，装几个内外牙螺母，用手拧螺栓穿过孔做顶丝，结合原有手拧螺母的拉紧作用就可以进行前后微调。
只是如果想要调平并支撑到位，一条铝合金起码要用上下各两个一共四个顶丝，主要是考虑到这种微量调节想把四个顶丝调节成同样长度并把铝合金面调平比较有难度，也很麻烦，所以没有采用。实际上我在前面的帖子里有说过，也画图进行了说明，帖子里有木友回复说吴新的靠山有微调，但调节麻烦，应该说的就是这个原因，吴新的靠山采用的应该就是我说的这种方式，你可能没细看。

辉辉学无土 · 发表于 2019-9-21 00:47:53

ywyx1 发表于 2019-09-20 20:47$ E# A5 \7 B8 e" Q' h/ d
本帖最后由 ywyx1 于 2019-9-20 21:23 编辑
# J5 o8 y& U0 |( J6 S2 s4 `8 t o% d
2 \/ j7 A f' j9 {5 s- A: d
说实话，你说的方法我没看懂。
+ k: G& L, V% G* h+ ?+ Z& e' g+ T7 @+ Q/ @4 n- Z0 r! b
最外面的铝材打俩孔（攻丝最好）这是什么目的？3 s9 C0 R% z! D9 D! i1 @+ h- W

* o5 G+ v4 Y; UT形螺栓，塞进槽里面，焊死，托板螺母固定在竖直的木板上。这就不能旋转了，所以就无法调节伸缩，又怎样用呢？4 y7 E2 `8 n% n

# c2 k: G# n# L我的这个靠山前面的铝合金原本就是用手拧螺母连接到后面木结构支撑的，想要微调只要在后面的绿色板子上打几个通孔，装几个内外牙螺母，用手拧螺栓穿过孔做顶丝，结合原有手拧螺母的拉紧作用就可以进行前后微调。5 E' w2 e4 D- f+ r2 U( @& ~5 J
只是如果想要调平并支撑到位，一条铝合金起码要用上下各两个一共四个顶丝，主要是考虑到这种微量调节想把四个顶丝调节成同样长度并把铝合金面调平比较有难度，也很麻烦，所以没有采用。实际上我在前面的帖子里有说过，也画图进行了说明，帖子里有木友回复说吴新的靠山有微调，但调节麻烦，应该说的就是这个原因，吴新的靠山采用的应该就是我说的这种方式，你可能没细看。

的确比较难调。我默认铝合金是垂直于台面的（接触台面），所以只需要两个螺栓调整。焊死的螺栓，托板螺母用词错了，是活的螺母，连在绿色木板上，限制其前后的移动，但可以轴向转动。螺栓的最后再加一个螺母。去掉原来的几个螺栓。通过拧动螺栓最后的螺母，可以实现铝合金与绿色木板之间的前后距离调节。至于强度问题，就是堆材料了，用粗的螺栓，铝合金加厚。螺栓就相当于丝杆，跟你后面夹的那个木块螺栓一样。

ywyx1 · 发表于 2019-9-21 01:35:01

辉辉学无土发表于 2019-9-21 00:470 U1 x+ X# K6 u/ R. c
的确比较难调。我默认铝合金是垂直于台面的（接触台面），所以只需要两个螺栓调整。焊死的螺栓，托板螺母 ...

看来你还是没看懂我那螺母的作用，不能取消的，用那些手拧螺母主要是为了铝合金可以左右移动，调整中间开口的大小，铝合金是活动的，如果按照你说的方法铝合金就固定无法移动了，这比微调的作用重要，微调实际上只是靠山的扩展功能。

另外，如果用两个螺母，有可能出现铝合金不垂直的问题
