笨人有笨招（八）DIY的倒装雕刻机台锯靠山简易微调

ywyx1

这段时间琢磨着把手电刨改成压刨，购买铝合金型材的时候顺便买点型材做了个简易工作台，也直接把修边机倒装镶嵌在上面了，做了个靠山，参考坛子里大神以前发的图片做的，就是网上常见的普通式样

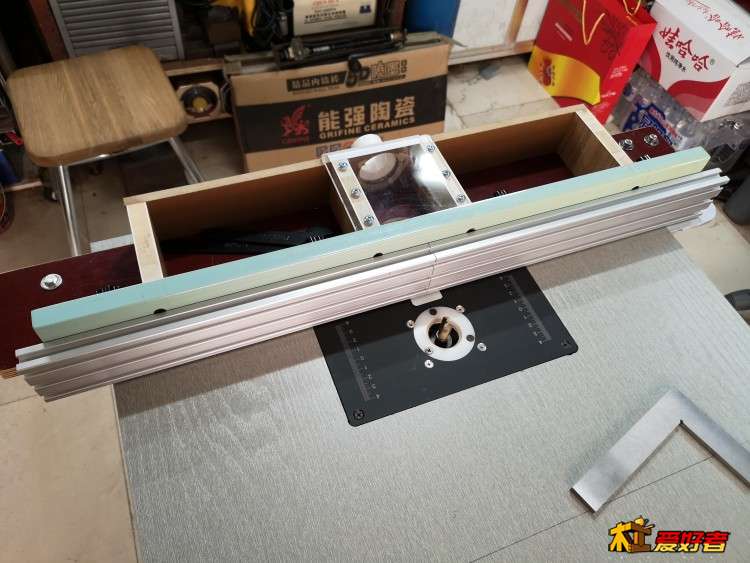

正面

正面

后面

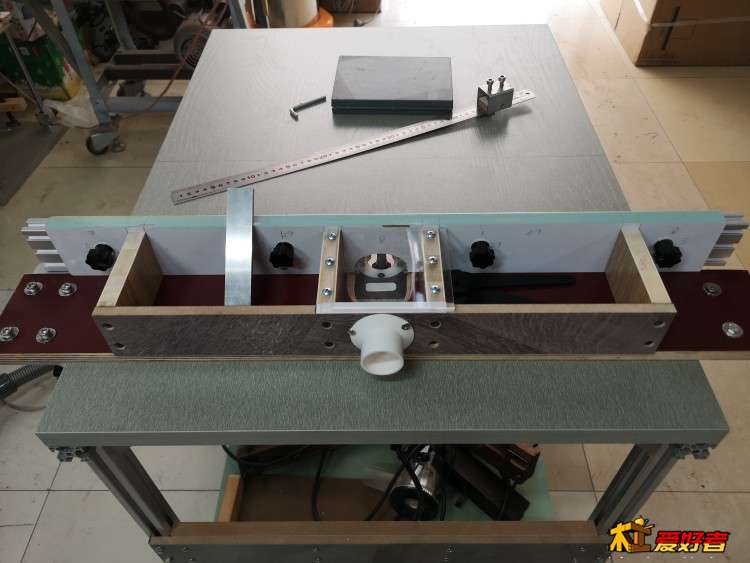

背面

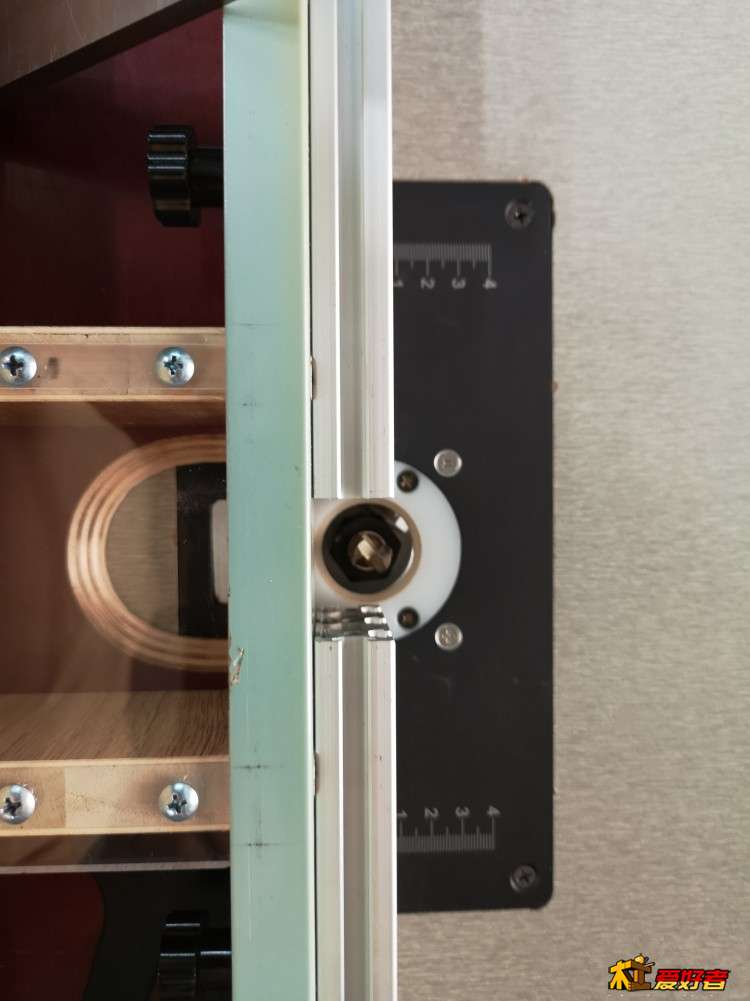

顶面

顶面

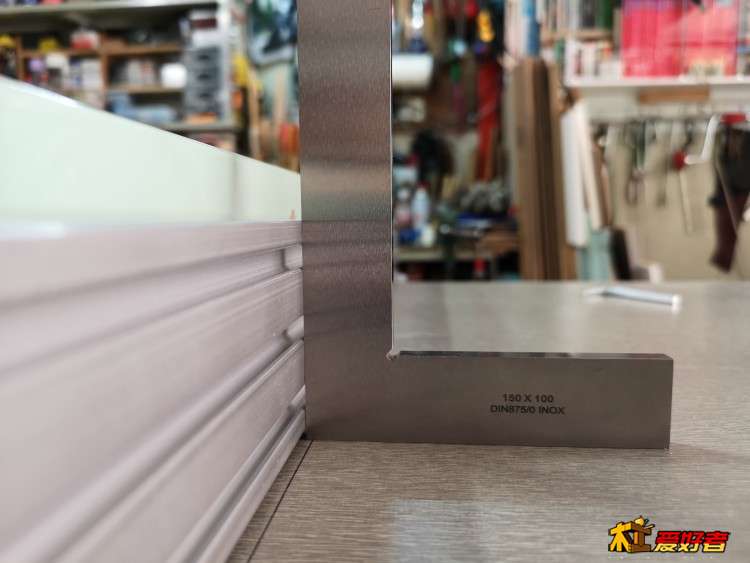

这个是0级的角尺，看得出垂直度还不错吧？


靠山的固定方式是结合工作台的结构自己设计的，这一点在做工作台之前就规划好了，因为以后在左侧可能还会装一个小台锯，所以对靠山的要求高了一点，要做到主边锁定的时候靠山就要跟横边垂直，竖边平行。
由于铝合金型材的强度不够，所以选择两边锁定，辅边锁定只起到强化固定作用。

这种靠山的固定方式相比较于桌面滑槽有一个比较大的优点，那就是滑槽是通长的，可以移动到桌面的任何位置，也可以调转方向使用，尤其是加上台锯以后，加工的方便性无疑要大一些

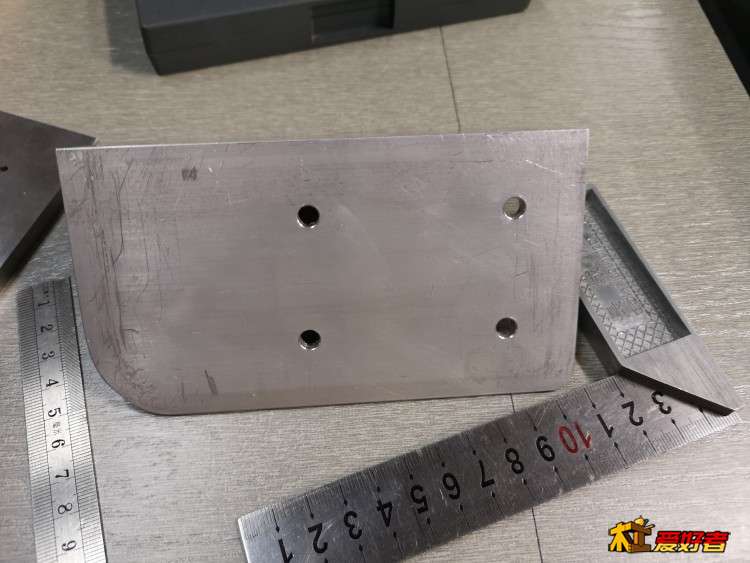

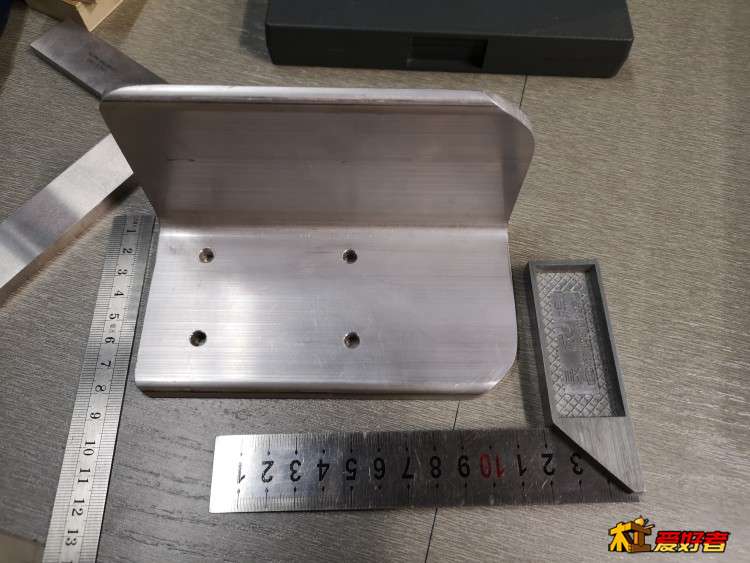

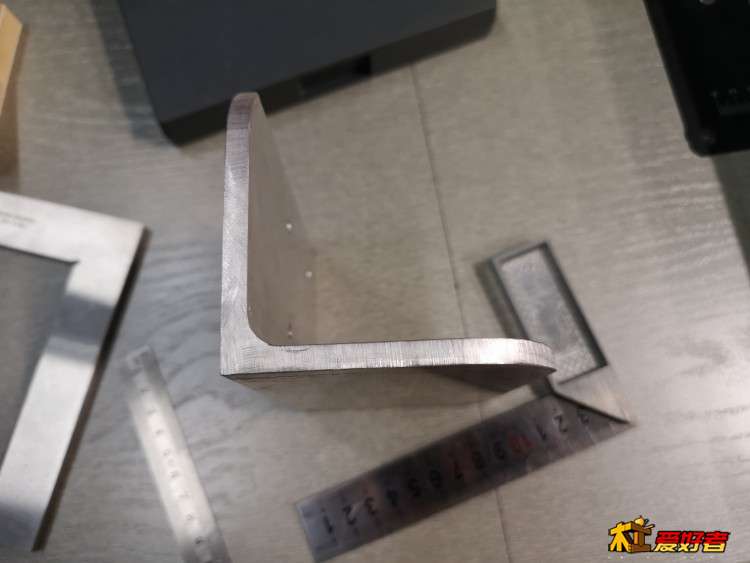

固定件是用80x80角铝做的

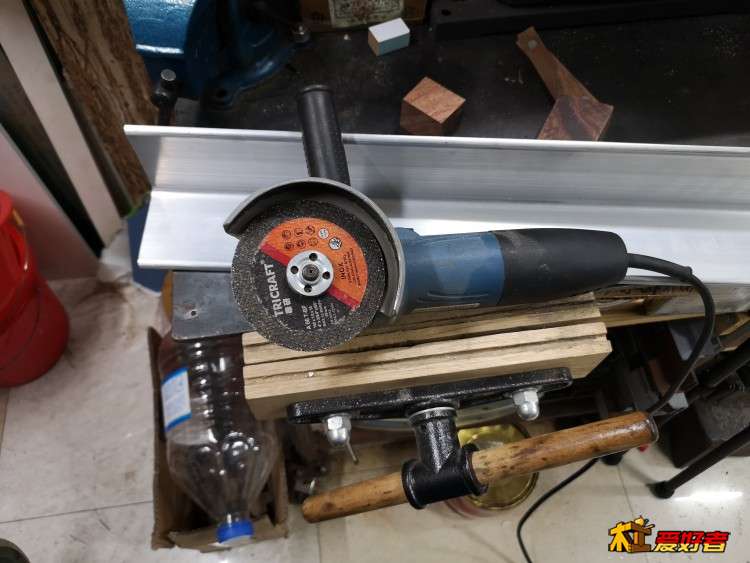

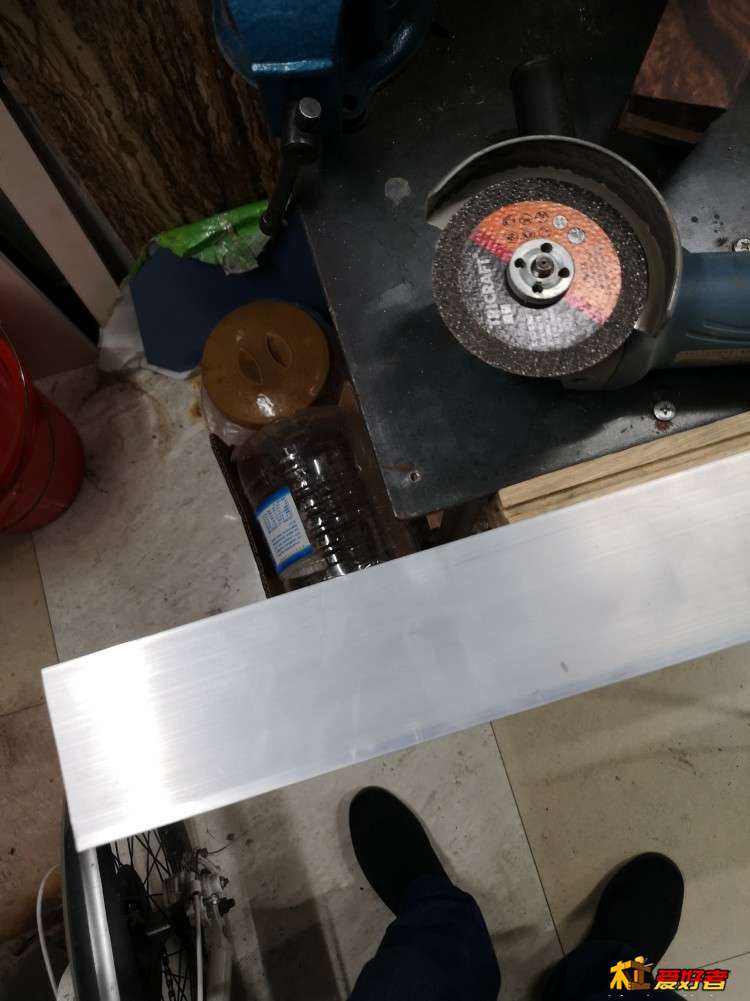

把角铝夹到台钳上切下一段

倒角打磨光滑

定位、钻孔

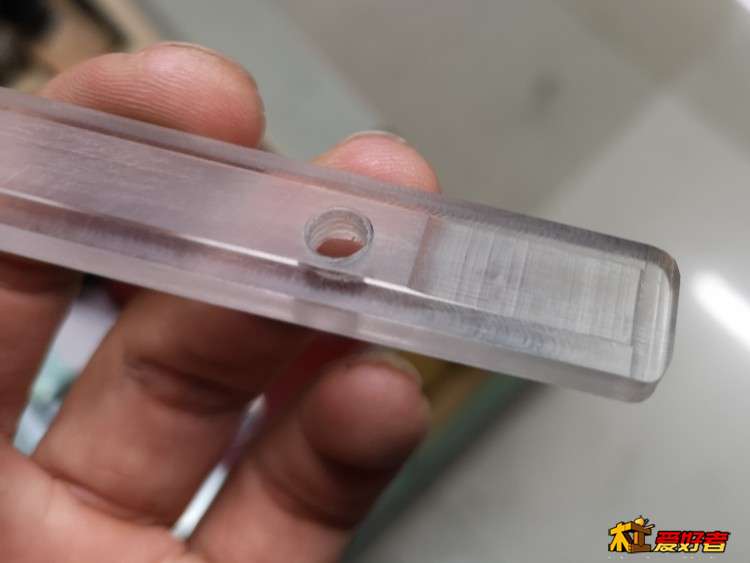

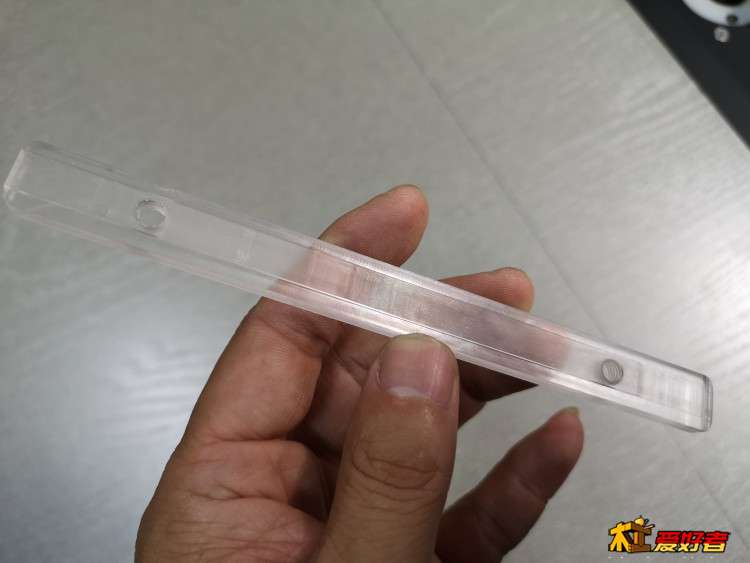

找一条5mm亚克力，用修边机切出台阶，钻孔、攻丝，做个内部的固定滑条

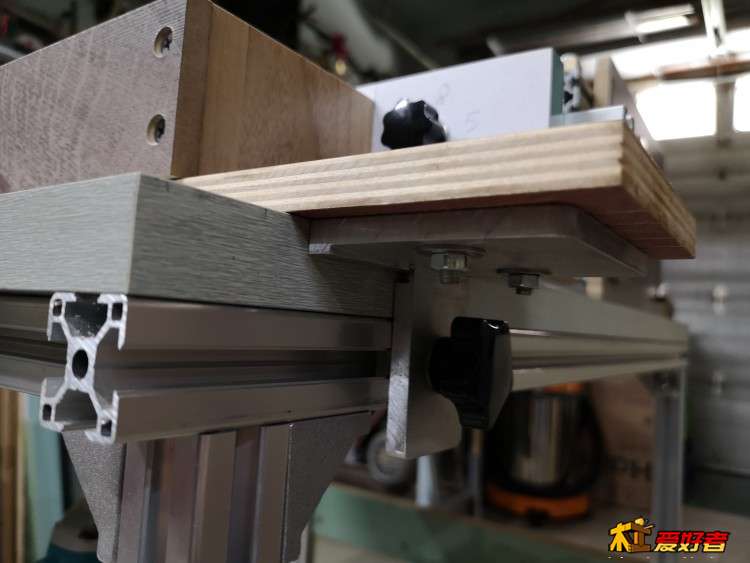

固定到靠山上

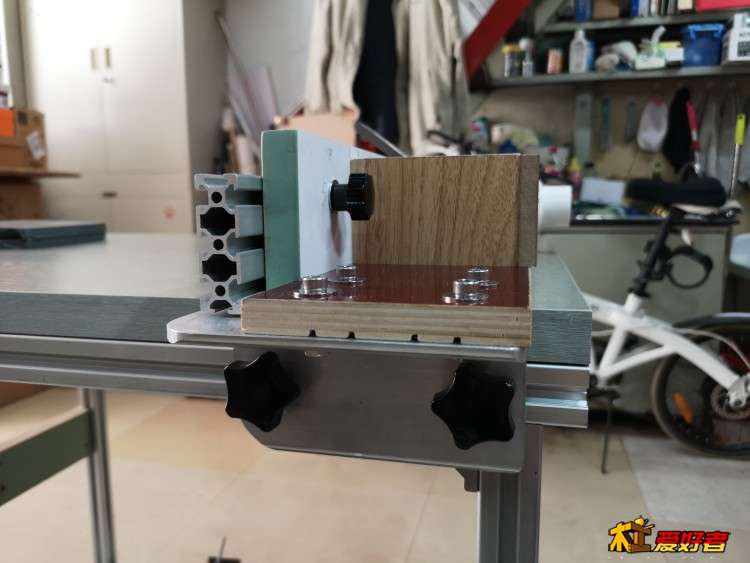

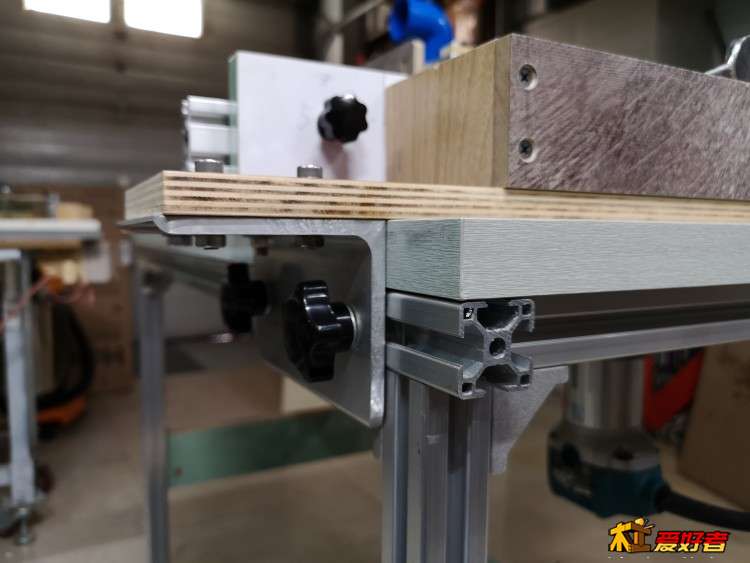

主边

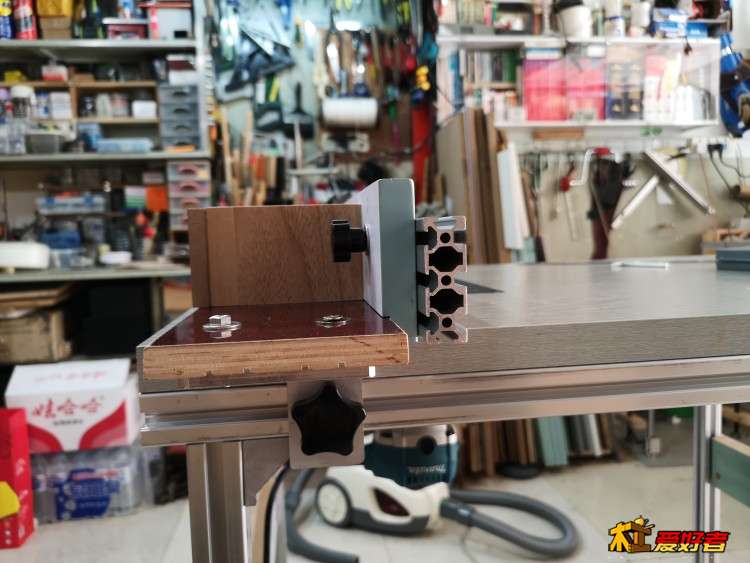

辅边

上面那些对于心灵手巧的广大木友来说都很简单，小case，下面说说可以解决麻烦问题的简单实用的笨办法

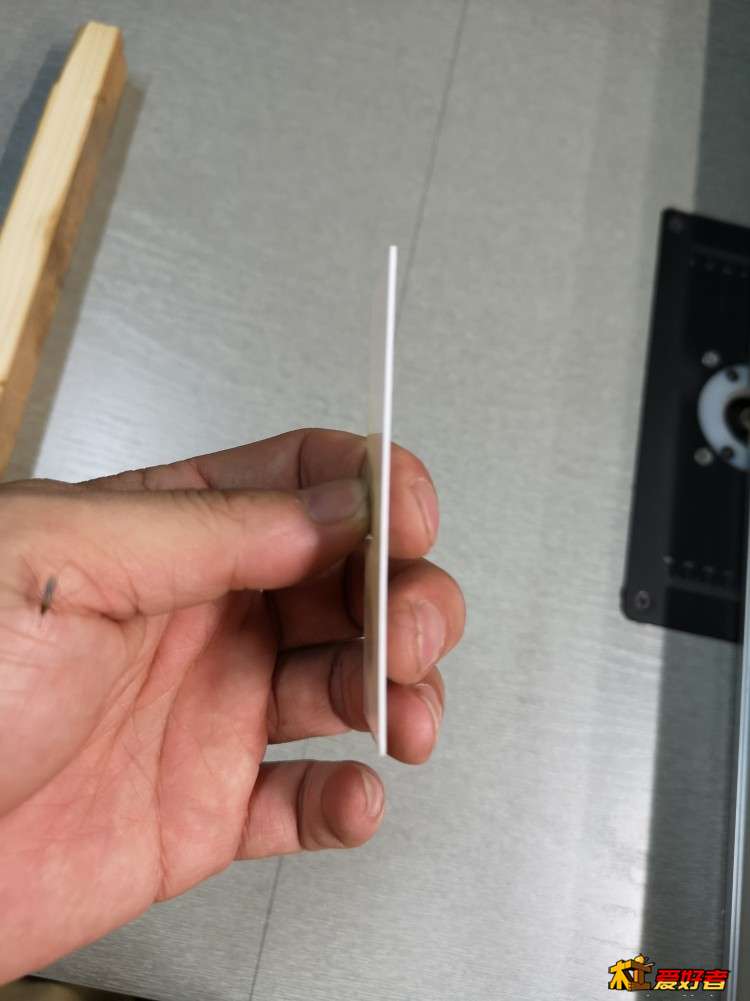

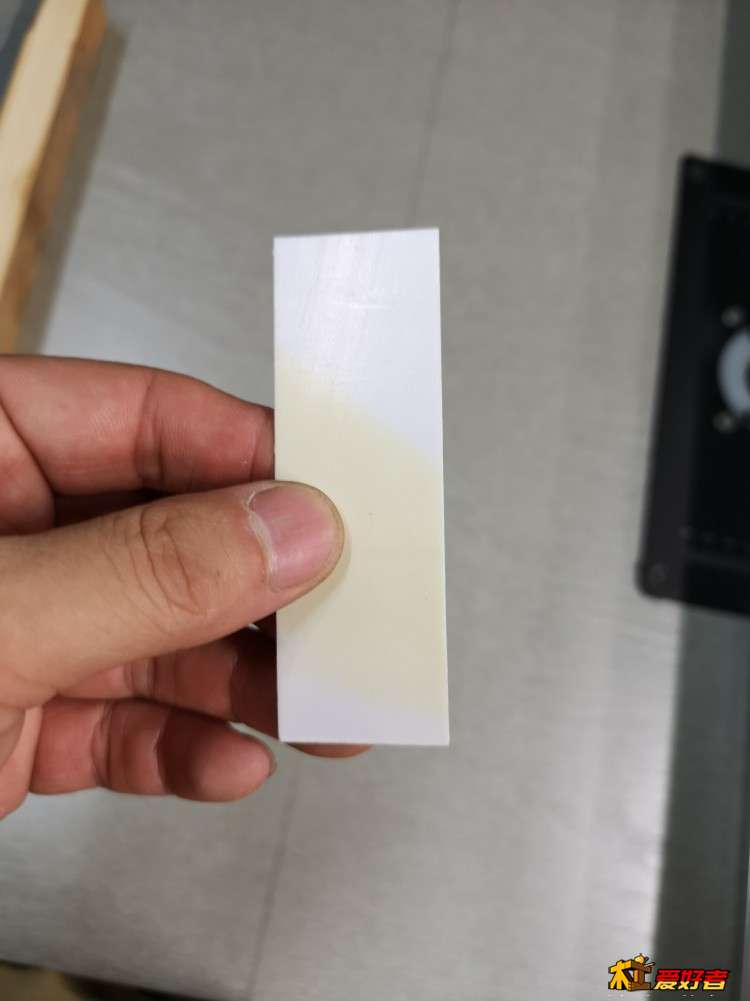

1、小塑料片，就是下面这个东西

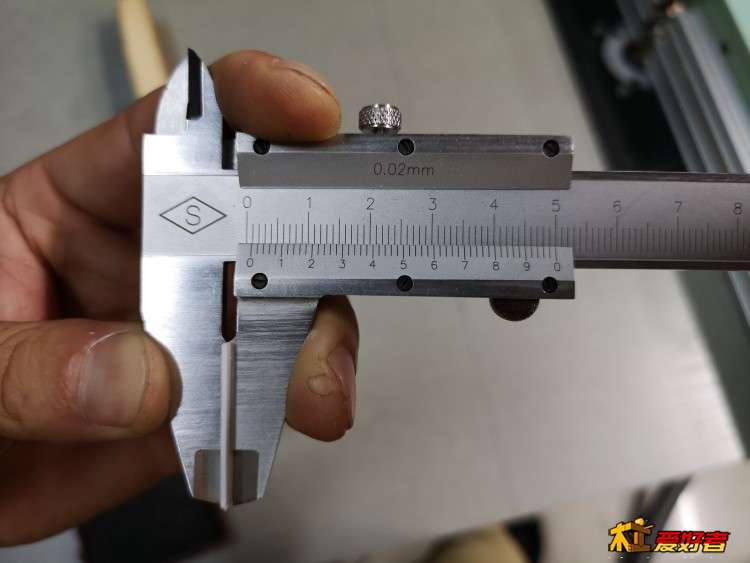

厚度是0.9mm

0.9mm

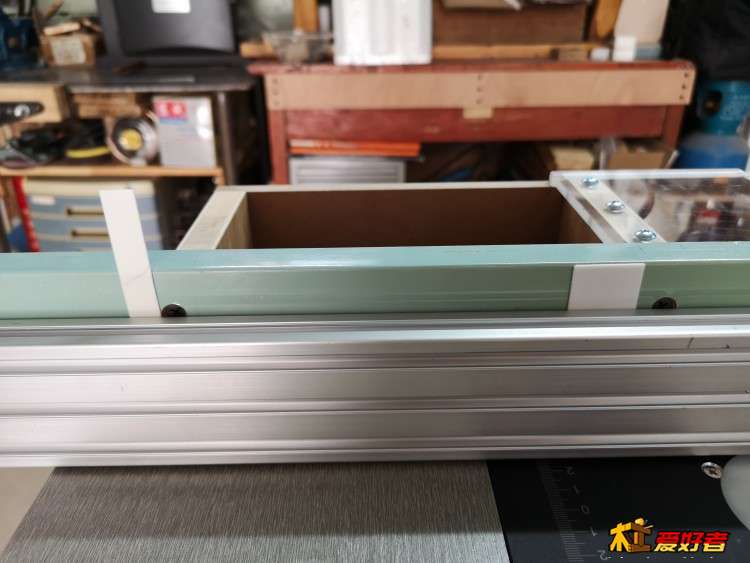

取两片，把它夹在铝合金的后面


形成高度差

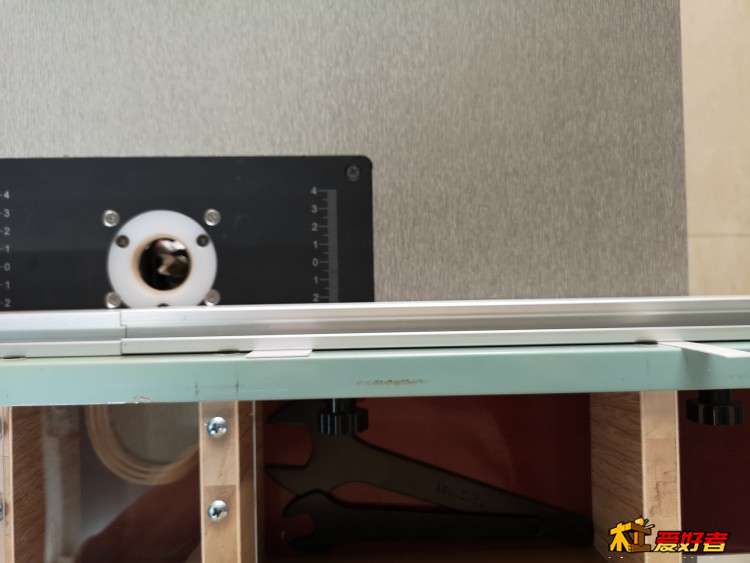

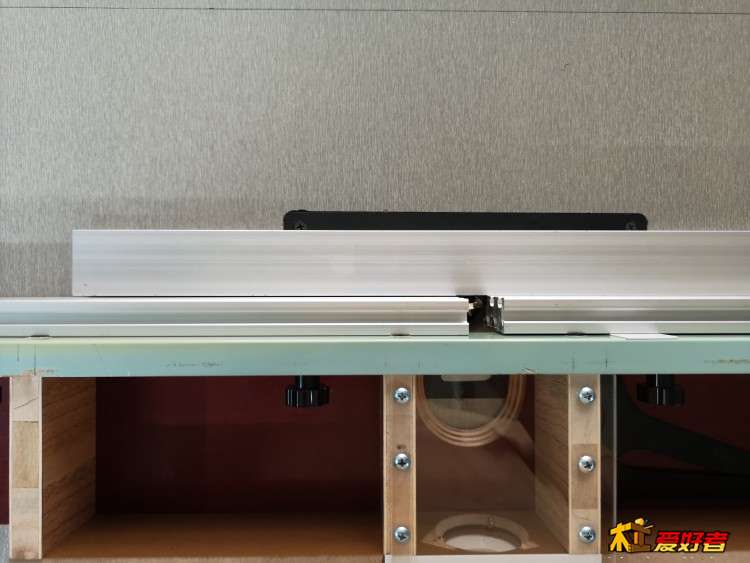

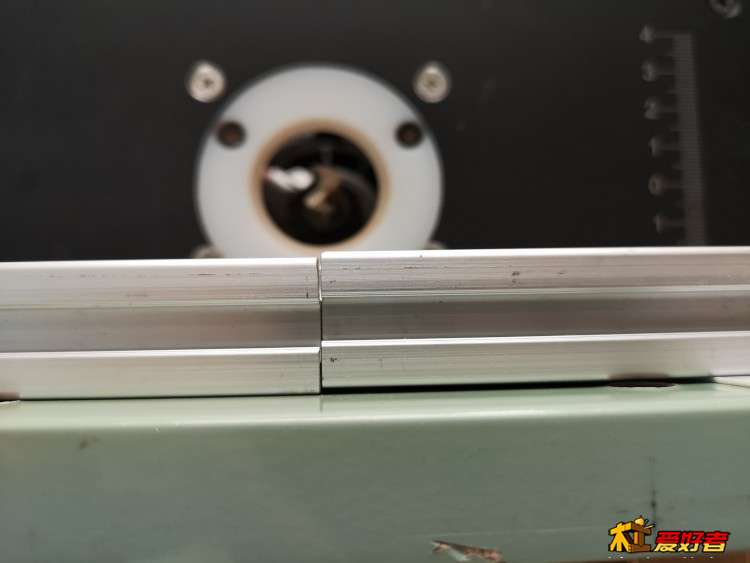

聪明的木友们已经看出来要干什么了吧？这个厚度可以有很多方法调节，比如用硬纸片，我还有1.5mm、2mm的塑料片，你们之前都是怎样解决调高差的？用一条铝合金比对着看一下高差效果：


但是在试验的过程中发现了一个问题，那就是啃尾，木料实验那块已经被调试好以后给刨削的基本看不出了，正好做这个锁定滑条的时候忘记加垫片了，出现了明显的啃尾，就用这个做例子吧


经过观察发现，是修边刀跟靠山没有对齐，超出太多了，而如果不足，又会被卡住，超出0.1-0.2mm是比较理想的状态，那么就涉及到了第二个问题，靠山的微调，那么怎么解决好呢？

miyayi

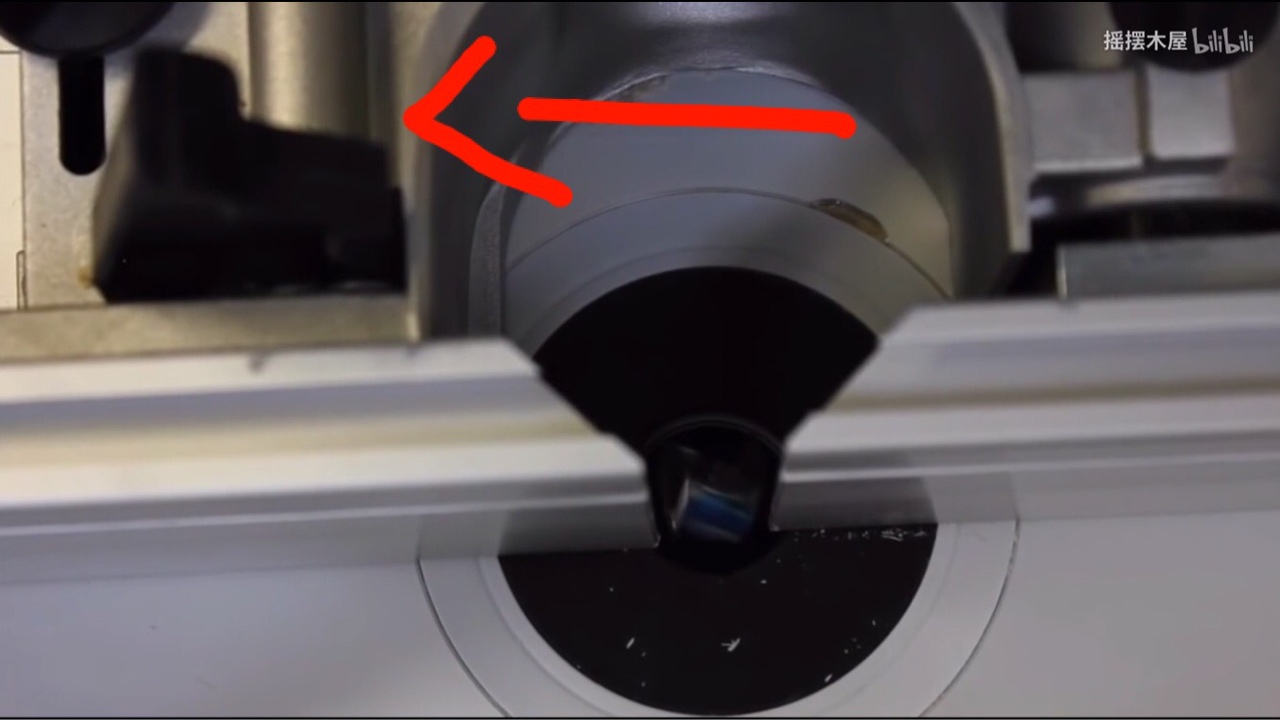

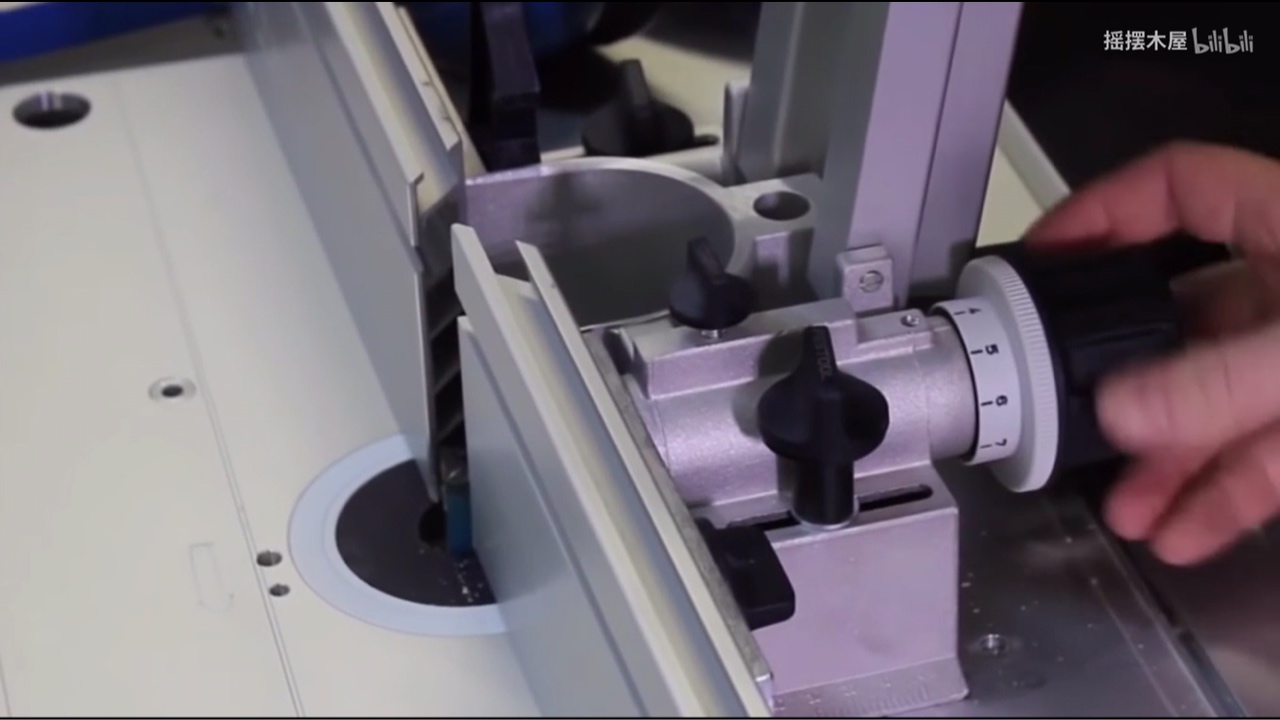

我是买的吴新成品靠山，自带调节顶丝，不过每次调整都得把面板拆下来比较麻烦。目前见过比较方便的是国外的一组靠山，可单边旋钮微调。

ywyx1

miyayi 发表于 2019-8-6 08:20
我是买的吴新成品靠山，自带调节顶丝，不过每次调整都得把面板拆下来比较麻烦。目前见过比较方便的是国外的 ...

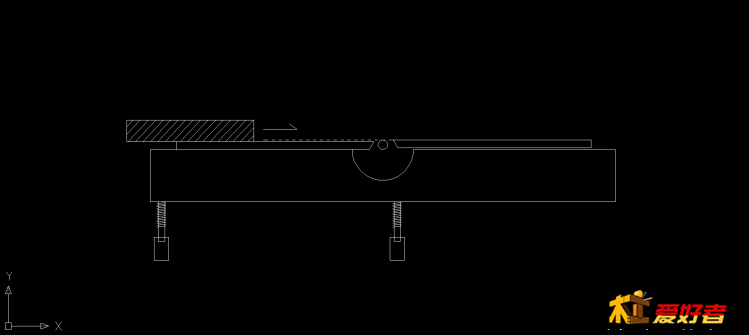

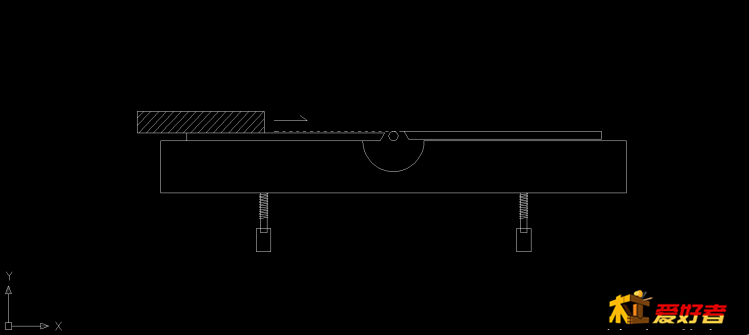

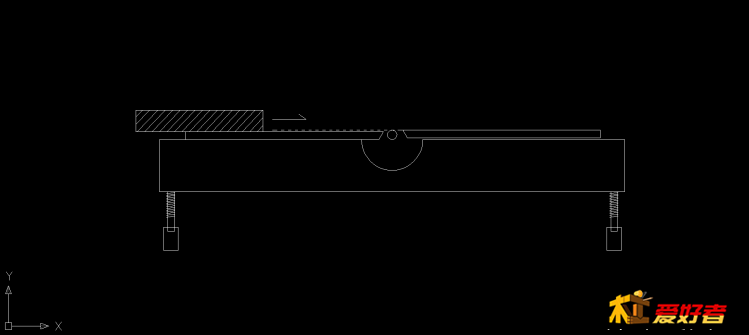

图片中的靠山看上去很漂亮，实际上这种方式在我这个靠山上很容易实现，只是在相同位置钻个孔装个螺母加个手拧螺丝的事情，但这种方式我有两个疑问，所以没有采用，正确的调节方式应该是图一这样的：

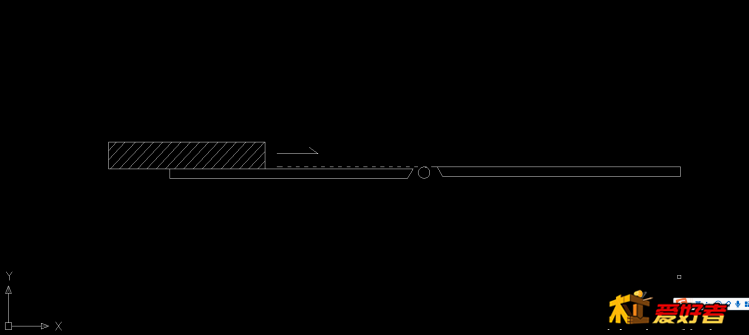

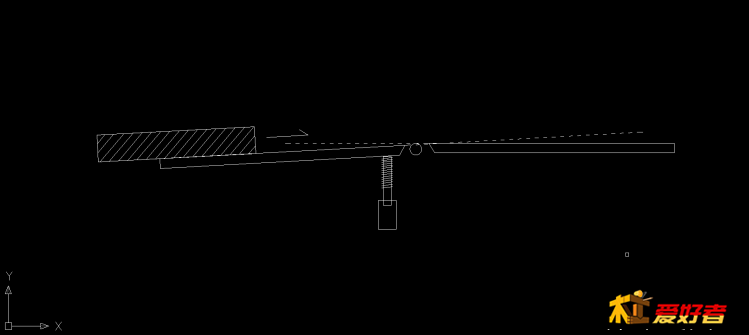

图一


而图中这种方式会形成下图中这种问题，由于调节量小，可能影响不一定很明显，但一定存在
图二

而且单旋钮调整由于其是斜面调整，圆形对于平面的实际接触面只是很小一部分，由于一些薄一些的工件只能接触下部并向内用力，所以有可能形成垂直面底部向内倾斜，图中那个使用这么粗的旋钮，其目的无非是为了加大接触面，但实际效果有限，当然，如果要求不高的话差异可能不是很明显

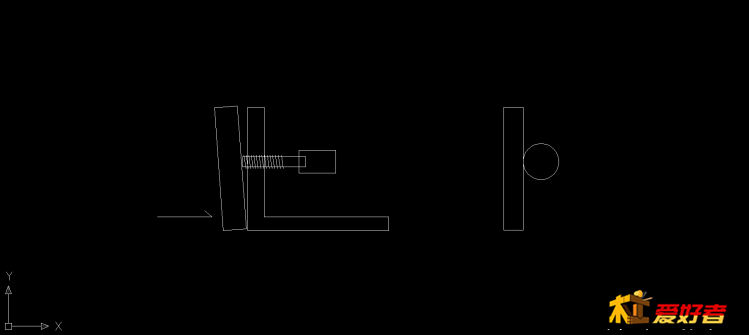

图三

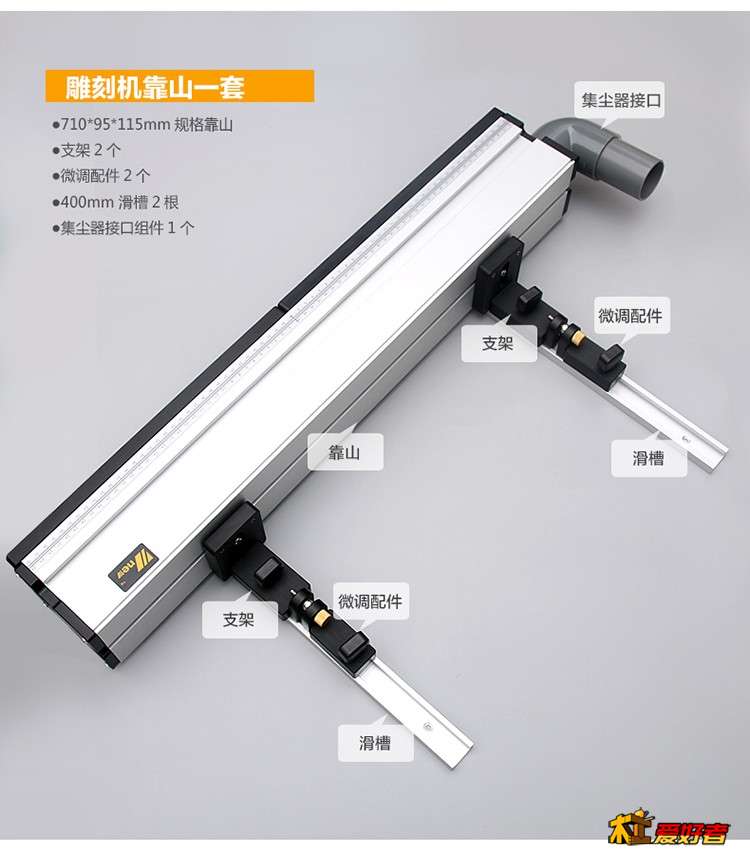

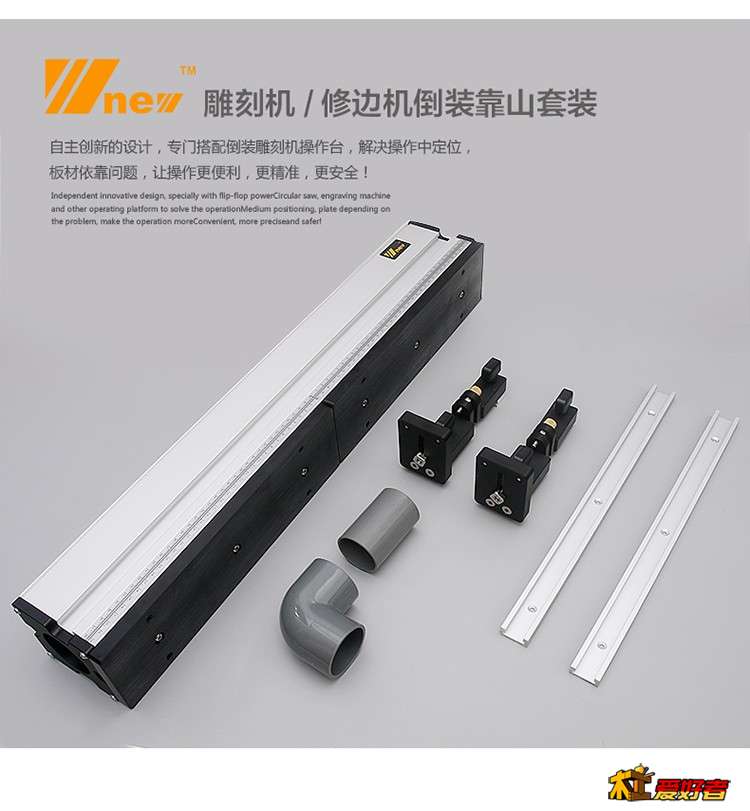

而如果用多点调整，例如吴新的成品靠山那种结构（下面图中那个，淘宝上找的图片，我没用过也没见过实物，上下有四个暗孔，我只是猜想那个是顶丝），四个顶丝点的调平将会是个问题，只能是估算量，所以我才用了等厚长垫片的方式

你说的吴新成品靠山是这个吧？其实这个靠山还是不错的，比较实用，其整体伸缩微调旋钮很实用做得也很漂亮，我的方法类似，不过过于简陋，所以只能说是笨招

ywyx1

2、说说我进行整体微调使用的笨招吧：

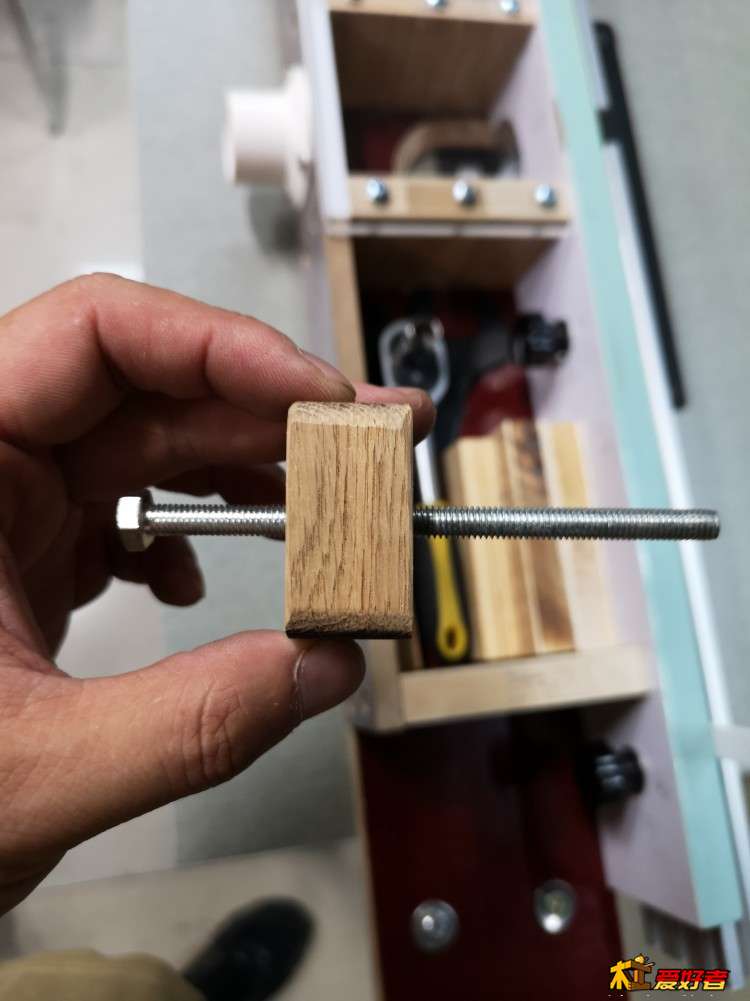

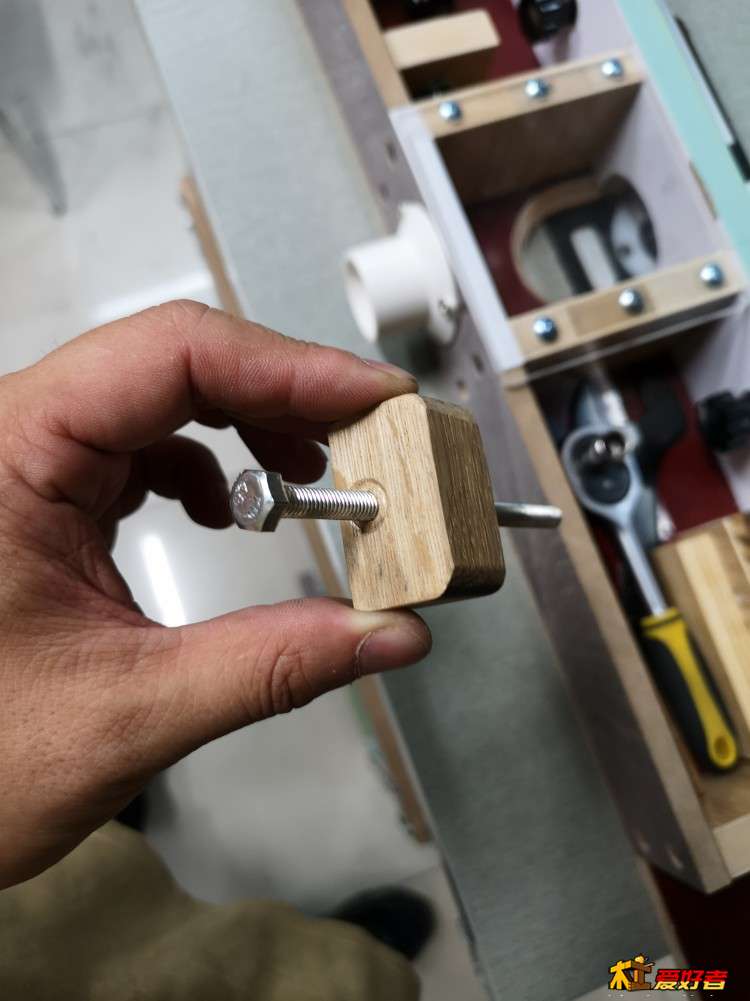

其实很简单，两个小硬木块，钻孔攻M6丝，两根M6的长螺杆

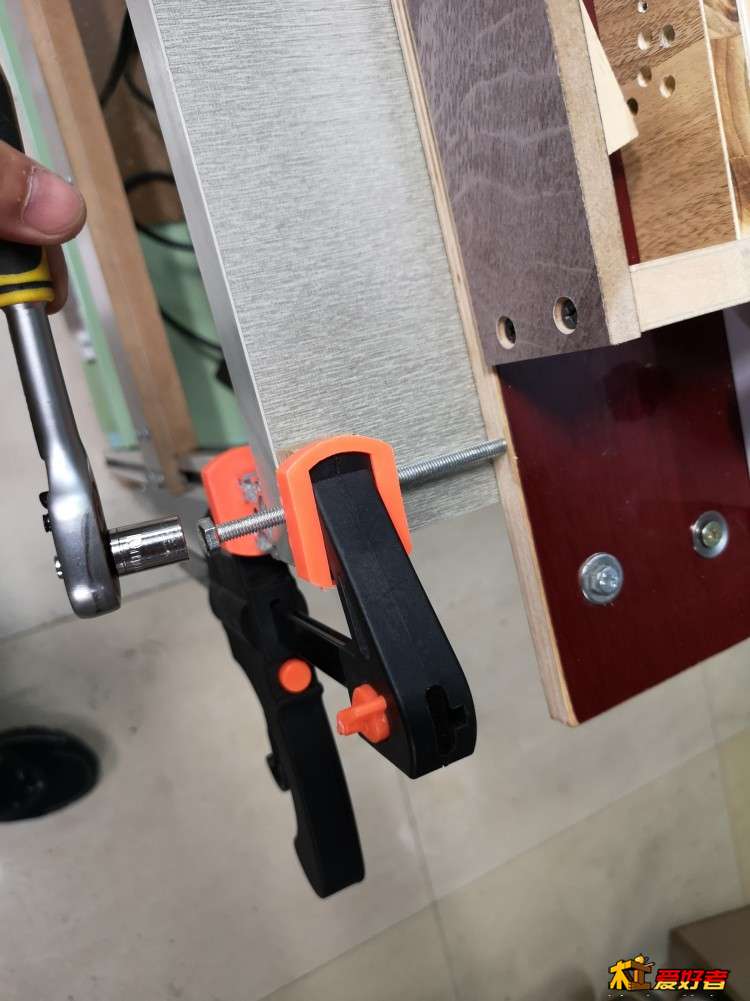

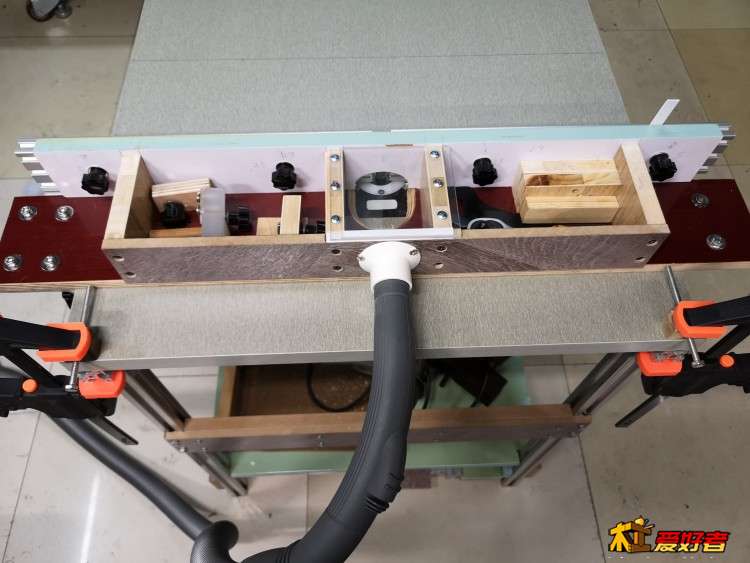

然后用快速夹固定到台面上

用套筒扳手调节进退。
M6螺杆的标准规格是M6x1,就是说螺距是1mm，扳手旋转一圈就是1MM的进退，由于我这个是固定在边缘，所以旋转一圈铣刀位置大概是移动0.6mm，太麻烦，懒得细算，只是估的，两端各旋转一圈移动一毫米，半圈就是0.5，四分之一圈就是0.25......大概吧

也许有人会问，这个只能向前顶，向后缩不会跟着动该怎么办？......你猜？
下图是实际使用时的效果

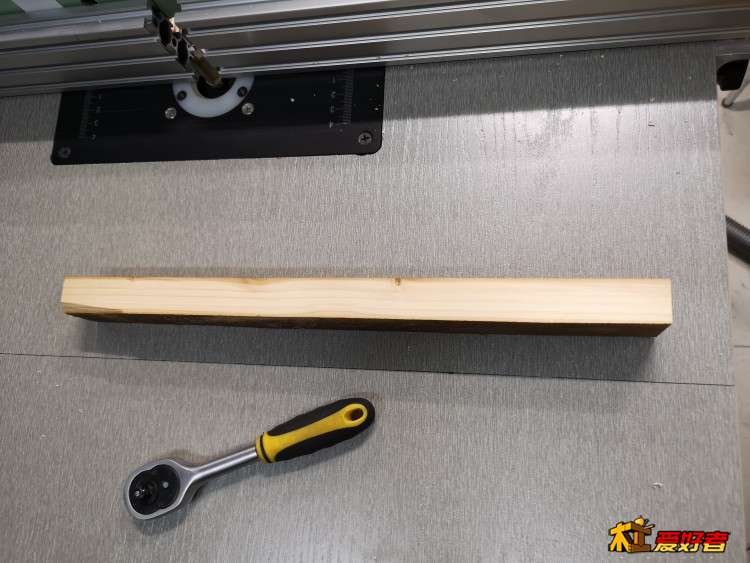

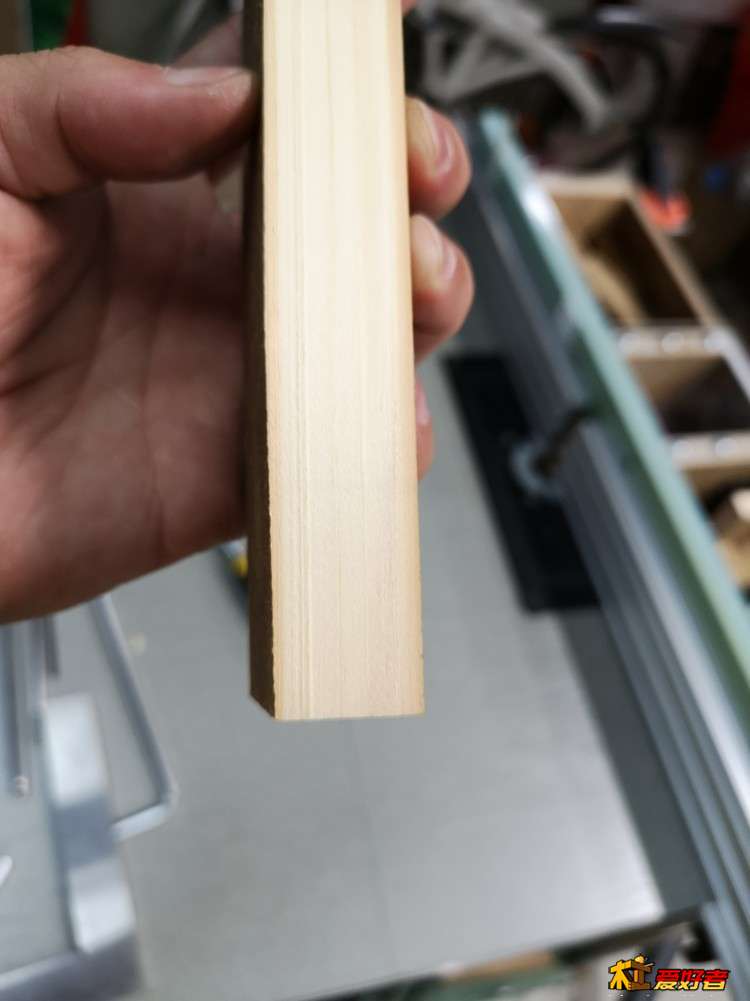

刨削出来的木方


啃尾现象仔细看还能看出来一点，但已经很轻微，可以忽略不计了

ywyx1

最后，由于雕刻机的靠山在不使用滑槽的情况下不一定要垂直或平行，对方向并没有什么要求，所以三种微调螺丝的固定位置多少有点差异的，相信大家一看就会明白
一

二

三

ywyx1

青铜小木工

感谢楼主分享！

行云山

期待作品

司马君

很好的分享，谢谢啦

ywyx1

青铜小木工 发表于 2019-8-6 00:41
感谢楼主分享！

谢谢支持！

ywyx1

司马君 发表于 2019-8-6 07:18
很好的分享，谢谢啦

谢谢支持！

ywyx1

行云山 发表于 2019-8-6 06:01
期待作品

上完了，能力有限，只能这么多了，还请多批评指正

青铜小木工

ywyx1 发表于 2019-08-06 13:16
上完了，能力有限，只能这么多了，还请多批评指正

已经做的很好了！

miyayi

ywyx1 发表于 2019-08-06 04:26
本帖最后由 ywyx1 于 2019-8-6 13:27 编辑


图片中的靠山看上去很漂亮，实际上这种方式在我这个靠山上很容易实现，只是在相同位置钻个孔装个螺母加个手拧螺丝的事情，但这种方式我有两个疑问，所以没有采用，正确的调节方式应该是图一这样的：
图一


而图中这种方式会形成下图中这种问题，由于调节量小，可能影响不一定很明显，但一定存在
图二

而且单旋钮调整由于其是斜面调整，圆形对于平面的实际接触面只是很小一部分，由于一些薄一些的工件只能接触下部并向内用力，所以有可能形成垂直面底部向内倾斜，图中那个使用这么粗的旋钮，其目的无非是为了加大接触面，但实际效果有限，当然，如果要求不高的话差异可能不是很明显
图三

而如果用多点调整，例如吴新的成品靠山那种结构（下面图中那个，淘宝上找的图片，我没用过也没见过实物，上下有四个暗孔，我只是猜想那个是顶丝），四个顶丝点的调平将会是个问题，只能是估算量，所以我才用了等厚长垫片的方式

你说的吴新成品靠山是这个吧？其实这个靠山还是不错的，比较实用，其整体伸缩微调旋钮很实用做得也很漂亮我的方法类似，不过过于简陋，所以只能说是笨招

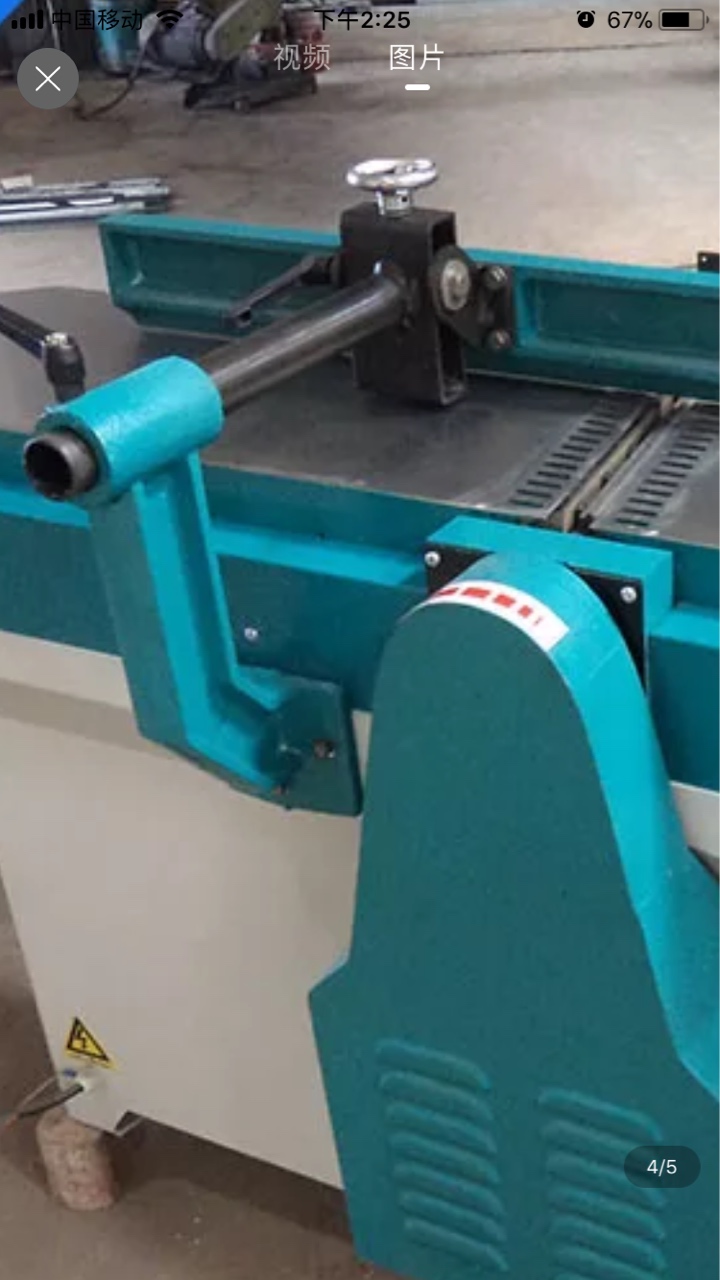

不会变形，你就靠根手拧螺丝肯定不行，人家用的是粗轴杆，微调大不了可以使用粗丝杆，很多平刨靠山也是这么固定的，只要你够粗够硬，
