可干钢的 4轨铝板光轴机到4轨铝板线轨机

znz · 发表于 2019-8-6 08:14:17

sdacc 发表于 2019-08-05 22:00
& c8 x6 r. q: a" B4 L8 c$ [20的多点，25的少点。其实做不出来，就爱好买东西，线轨也不少。原来就想干个钢应该不用几百公斤的机器，自己证明不了。感谢你。

x用3根2o呈三角排列
y用4根25呈一字排列
x轴用整铝块
z轴用整铝块
整体加工
不要铝板

买相应开缝的直线轴承装上去就行……
保证精度又好钢性又好……

少一个安装面会少很多误差…………

13891936995 · 发表于 2019-8-6 12:49:57

sdacc 发表于 2019-08-05 22:08
你这光轴两端是自己攻的丝？

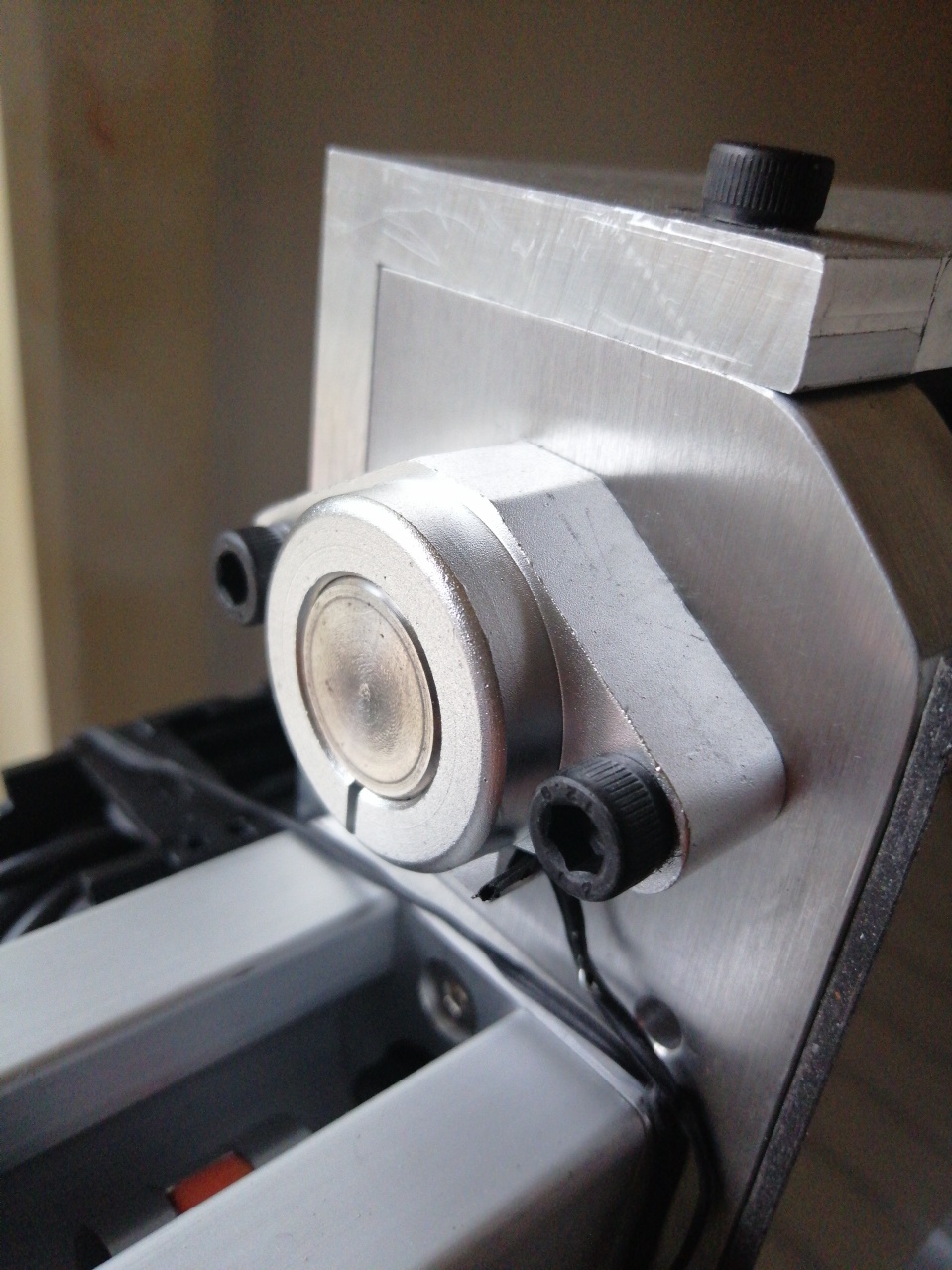

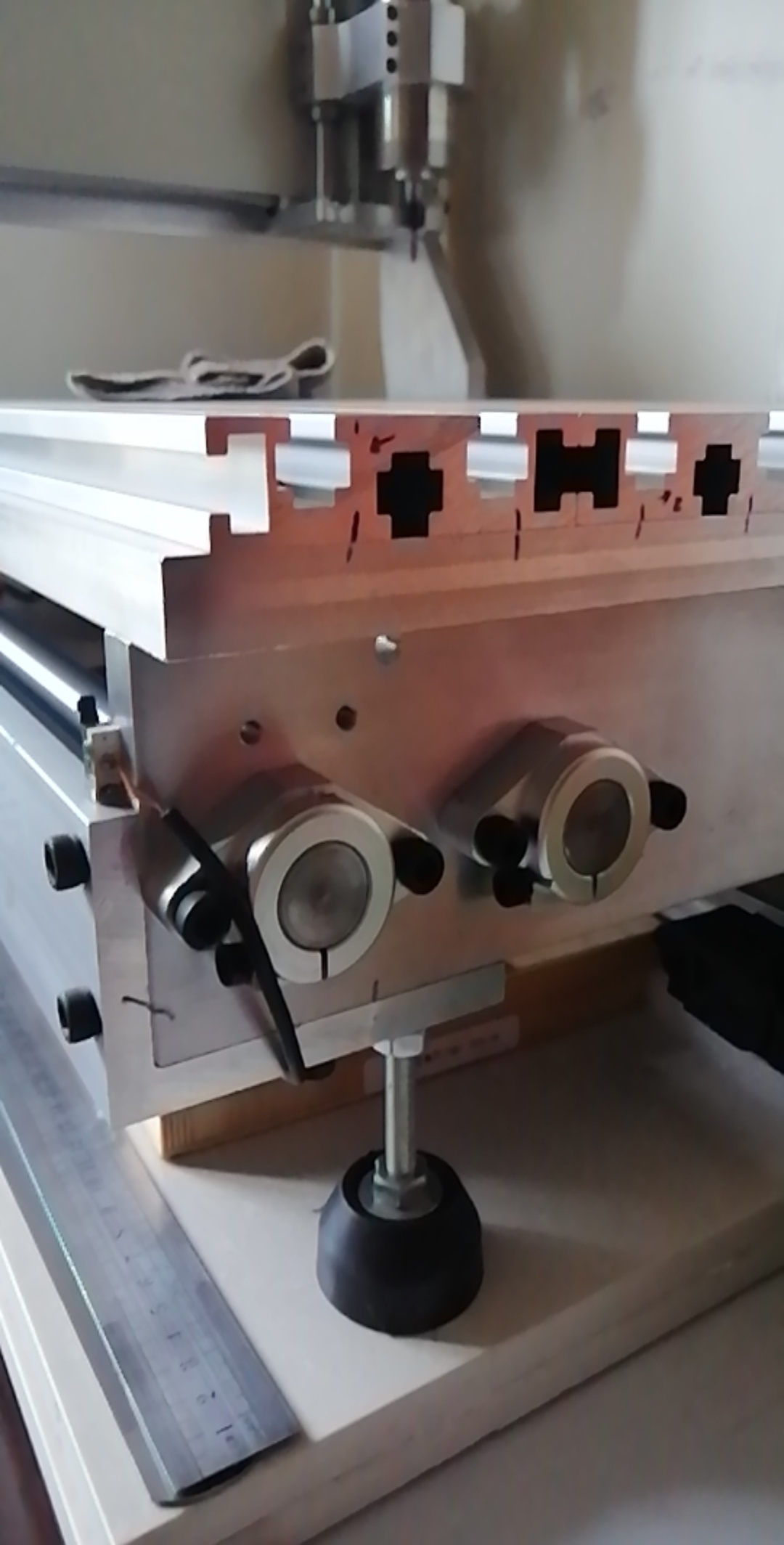

光轴可以这样装，用光轴座。还方便调整。

sdacc · 发表于 2019-8-6 13:06:20

13891936995 发表于 2019-8-6 12:49
. Q! Q3 x! H1 x; ~# K光轴可以这样装，用光轴座。还方便调整。

这抱紧的强度好，加工要求比攻丝低。

znz · 发表于 2019-8-6 13:39:14

sdacc 发表于 2019-8-6 13:06& z; _4 d2 J' E4 _7 G2 r2 x
这抱紧的强度好，加工要求比攻丝低。

是攻丝对光轴长度也是要求高否则影响平行垂直度。。

akun924 · 发表于 2019-8-6 13:52:10

等你的线轨机器图片等了很久了

znz · 发表于 2019-8-6 15:33:14

本帖最后由 znz 于 2019-8-6 15:34 编辑

akun924 发表于 2019-8-6 13:52. ]. l0 ~" @2 M# S
等你的线轨机器图片等了很久了

正在整理视频要压缩成5M以下有点麻烦。。。
打算另开一贴 4轨铝板线轨机我自己都觉得有点伟岸

想给它个正面照

13891936995 · 发表于 2019-8-6 15:41:19

znz 发表于 2019-8-6 15:33
2 Y' e* ^) O* m' }+ o正在整理视频要压缩成5M以下有点麻烦。。。$ R' v4 ?1 H; y( m" v
打算另开一贴 4轨铝板线轨机我自己都觉得有 ...

期待已久，等着学习

junjie23 · 发表于 2019-8-24 00:03:35

湖湖发表于 2019-8-4 03:57
) \3 O0 |4 W7 J" q( E你还真信啊. 仔细看看后面的照片都是摆拍的. 没任何加工痕迹. 桌子干净到只能认为是刚摆上去的. 再说铣 ...

你这就太信别人说的！我用895电机+1：6同步轮做的台钻，45号钢打6.5的孔根玩似的！

bomdi · 发表于 2019-8-25 01:23:59

干钢是多少参数呢？

sdacc · 发表于 2019-8-25 10:32:08

junjie23 发表于 2019-8-24 00:03: i+ e# S/ O2 C5 Q5 h# W E$ B
你这就太信别人说的！我用895电机+1：6同步轮做的台钻，45号钢打6.5的孔根玩似的！

895电机6倍减速以后扭力相当于12v手电钻的高速档，45号钢软的可以，加硬的还是费劲。你用什么电源和驱动？

湖湖 · 发表于 2019-8-25 23:01:35

本帖最后由湖湖于 2019-8-25 23:07 编辑

junjie23 发表于 2019-8-24 00:03
9 x' b& P$ K m* I你这就太信别人说的！我用895电机+1：6同步轮做的台钻，45号钢打6.5的孔根玩似的！

打眼和铣不是一回事. 我随便抓个手枪钻还能打45钢 10毫米眼呢. 按你逻辑你手抓着手枪钻能铣45钢板?

junjie23 · 发表于 2019-8-26 00:13:17

湖湖发表于 2019-8-25 23:010 O% \' M8 D+ D; X
打眼和铣不是一回事. 我随便抓个手枪钻还能打45钢 10毫米眼呢. 按你逻辑你手抓着手枪钻能铣45钢板?

我已经在上面装了十字滑台了，刀也换了，也试过了，慢点是可以的！

junjie23 · 发表于 2019-8-26 00:14:44

sdacc 发表于 2019-8-25 10:325 q8 w7 B- }: H" \2 q @
895电机6倍减速以后扭力相当于12v手电钻的高速档，45号钢软的可以，加硬的还是费劲。你用什么电源和驱动 ...

24V 40A电源！调速都没到最大！不到二分之一吧！

znz · 发表于 2019-8-26 08:38:35

bomdi 发表于 2019-8-25 01:23
4 O3 Y5 @* F+ C- C干钢是多少参数呢？

8000转左右下切0.1 f500左右

天柱山人王麻子 · 发表于 2019-9-19 18:34:02

厉害了我的哥！
