可干钢的 4轨铝板光轴机 到4轨铝板线轨机

znz

接触雕刻机的  历史还是 蛮长的   20多年前  木工论坛都还 怕没有吧。。。

那时候中国只有 法国的 嘉宝GRAVOGRAPH雕刻机
记得是！IS100  是手动的仿形铣  人民币9999

IS200  人民币230000  呵呵  没看错 二十三万，，，实验室拿来雕PCB

与此同时  北京精雕开始了 山寨 ，，，，呵呵

那时候 山寨  这个词还没有发明
卖人民币  7万5千   ，，

真正促使我 下决心  自己 D一台是   因为
看了 hzssw 的几个帖子
http://www.zuojiaju.com/thread-671932-1-2.html


http://www.zuojiaju.com/thread-725751-1-3.html

一是现在可以如此低成本做一台

二是居然 铝板机 可以 雕那么精细 。。。有点震惊...

为了满足下自己多年来的梦想



然后就开始了 到处搜罗图纸   和大多数人一样

经历了做多大? 立柱还是 龙门? 固定还是移动的?  光轴还是 线轨??........艰难选择

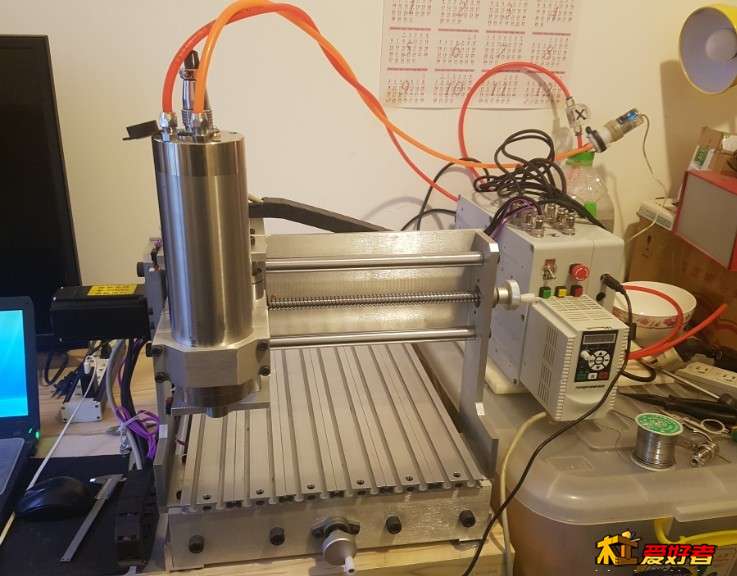

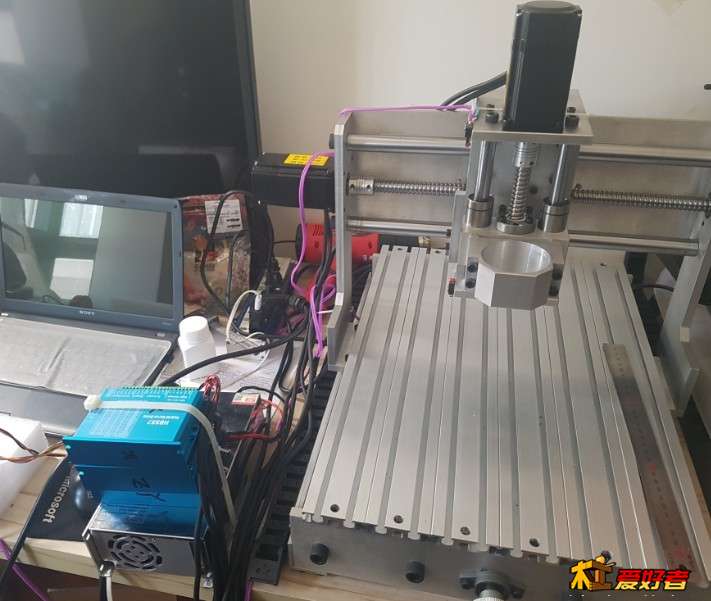

最后敲定了3040 光轴 移动龙门机   ....做牢靠点

后面的活计 让我尝到了移动龙门的 明智选择

自己从每个零件做起真 不现实.......

  找了个深圳工厂定做  图纸很普通经典

z轴用了16mm光轴
其他全部20mm  y用了4根  全部是加长滑块

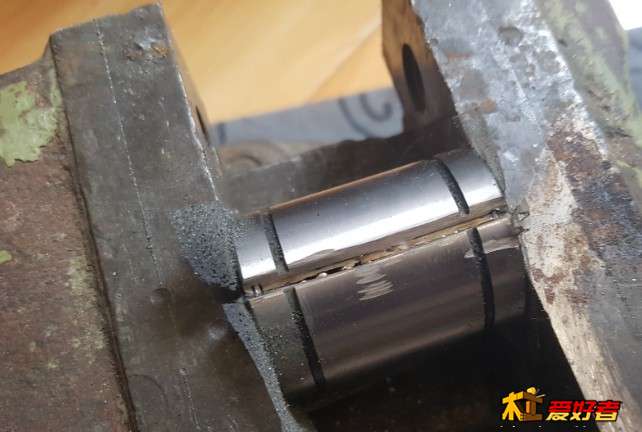

滑块回来自己切缝加工 滑块打眼攻丝 预紧轨道 .....

\
其实后来人可以直接买有缝 那种 滑块 ....不要走我的弯路

用了 真材实料6061T 651航空铝合金

\

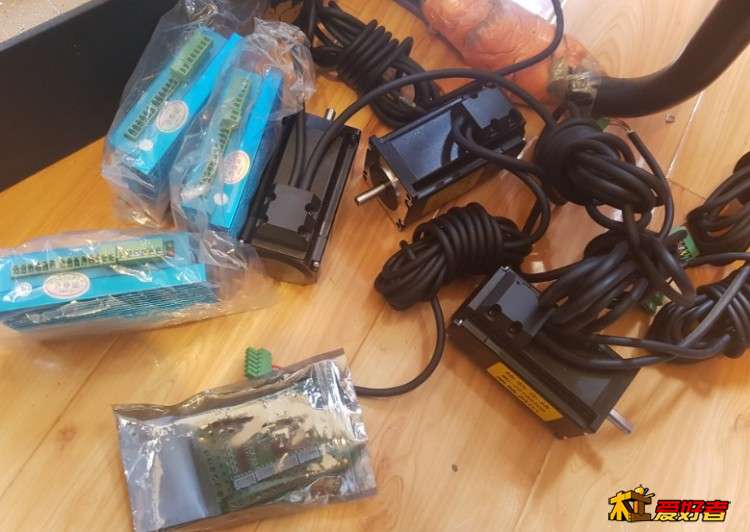

多年的无线电经验让我一看到 闭环 两字立马明白是什么意思

毫不犹豫选择了闭环 而且还是加长那种.. 呵呵

电源考虑到以后各种加装 买了33A 差不多有7  八百w 的功率

主轴尽量大一点因为 主轴的功率是400赫兹下还是3相的总量

其实换算下来2.2KW功率和我们普通220V交流那种概念的功率也就300--400瓦

所以那些300 500 瓦主轴实在太弱了

买了 80mm 2.2kw 加长那种   为什么选加长 因为加长才是真实功率 不缩水

肯定牌子货 结果后面还是轴承出问题 又自己换了陶瓷轴承 有另外帖子介绍



变频器两次烧毁 自己修好

mach3 主板不小心短路 还好只是电源部分 自己修好 ......\\
\\\

基本上怕 自制 雕刻机要碰到的问题我都碰到了吧.....呵呵呵

然后调用各种手段 展开了 一系列调试 效果还满意



本来已经够用  打住了

看着别人的线轨机 看着咸鱼上那些还不错的模块   心里直犯痒痒

好像今生不做台 线轨机  心里老不甘心.......

然后展开了一系列的搜罗.....

下面我尽量用 照片和视频说话

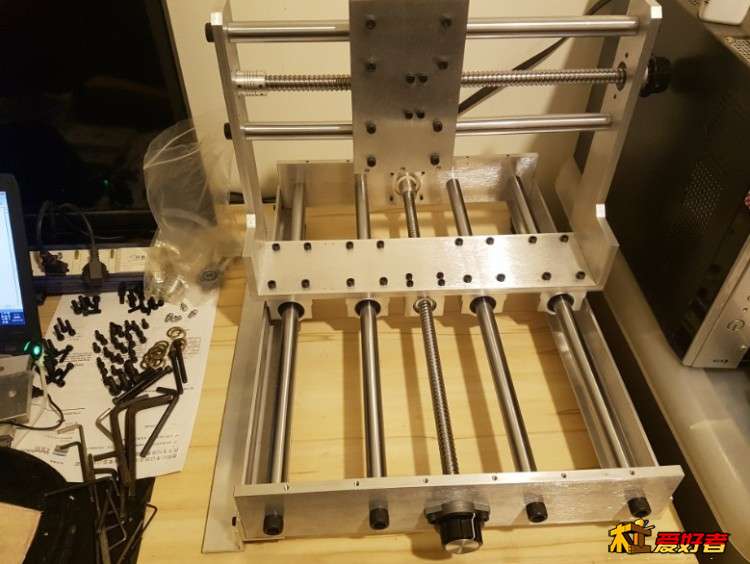

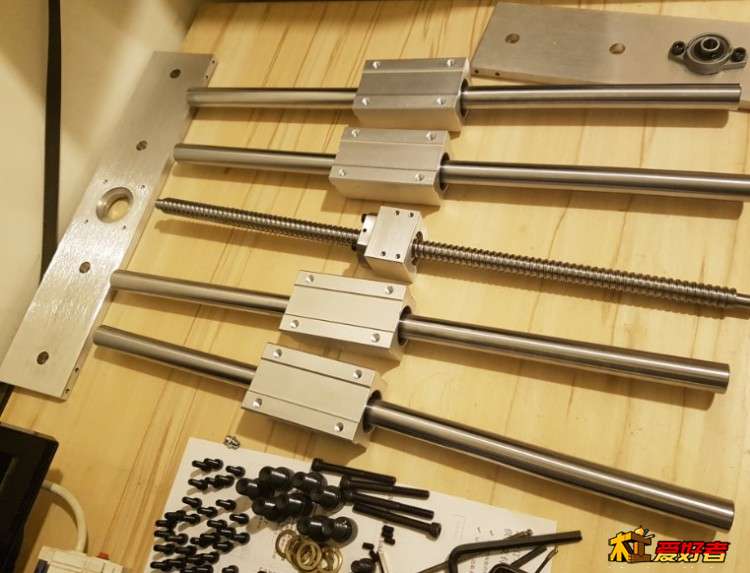

20mm直径光轴  y用了4根  xyz 全部加长滑块







看懂了吗  后来人可以直接买有缝 那种  ....不要走我的弯路

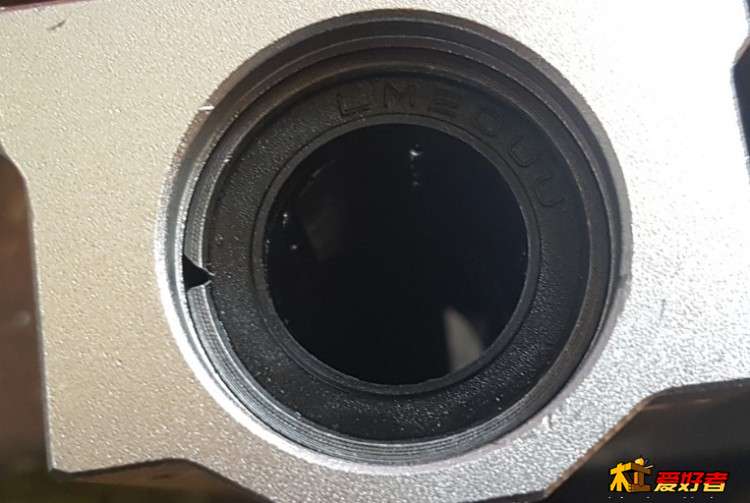

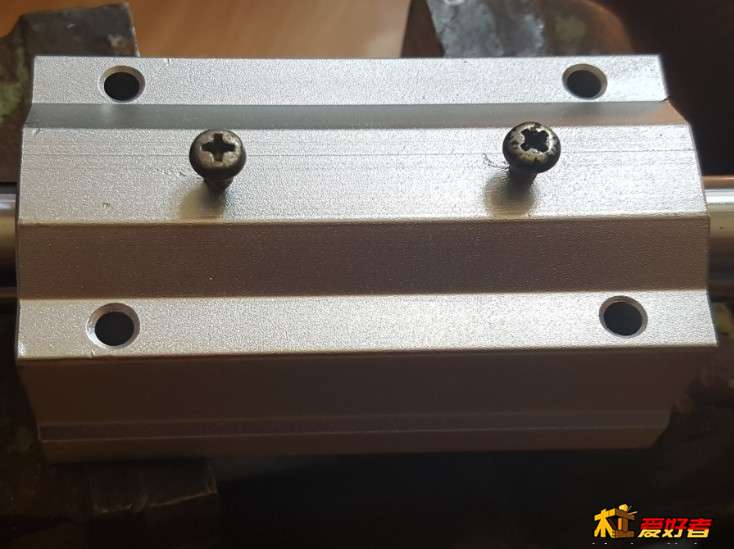

一个滑块有两个这种直线轴承



可螺丝预紧间歇

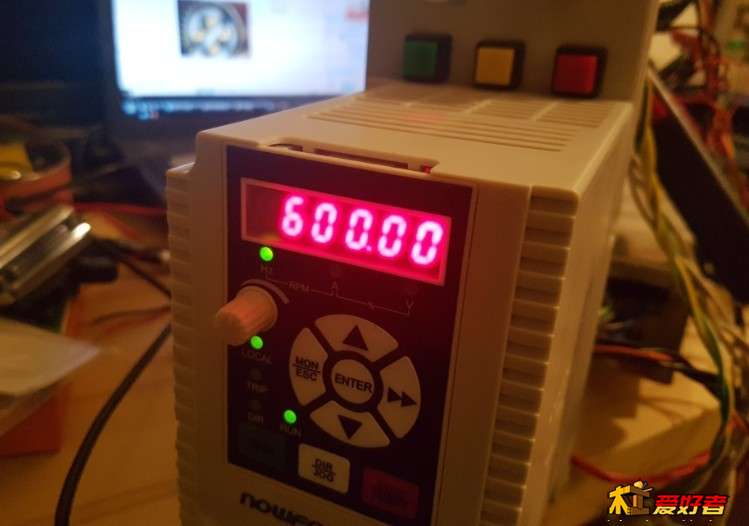

只试了一次  估计主轴有40000转左右  呵呵
现在还是只敢24000以下400赫兹以内







\

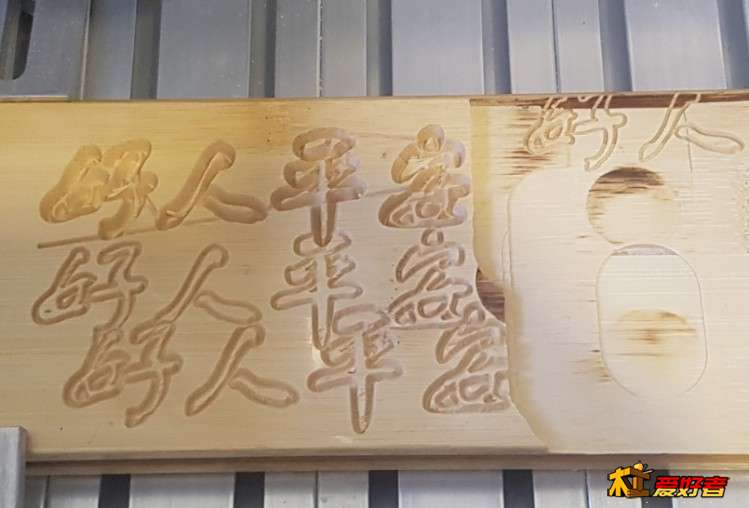

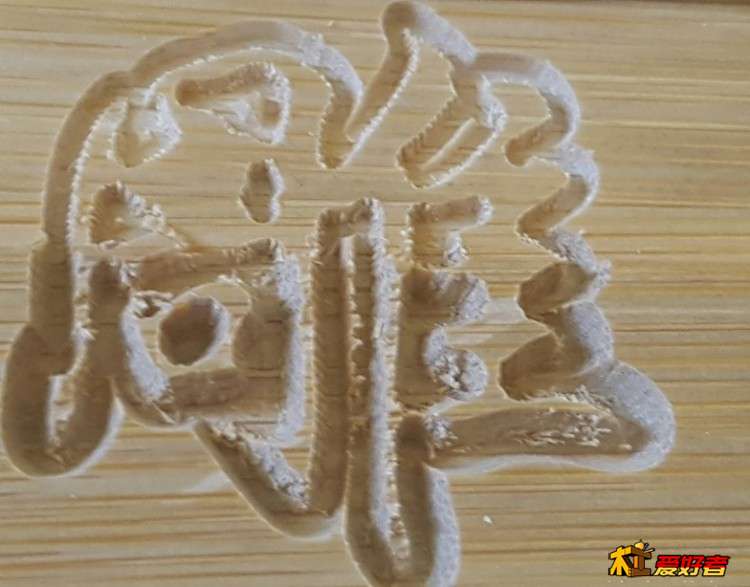

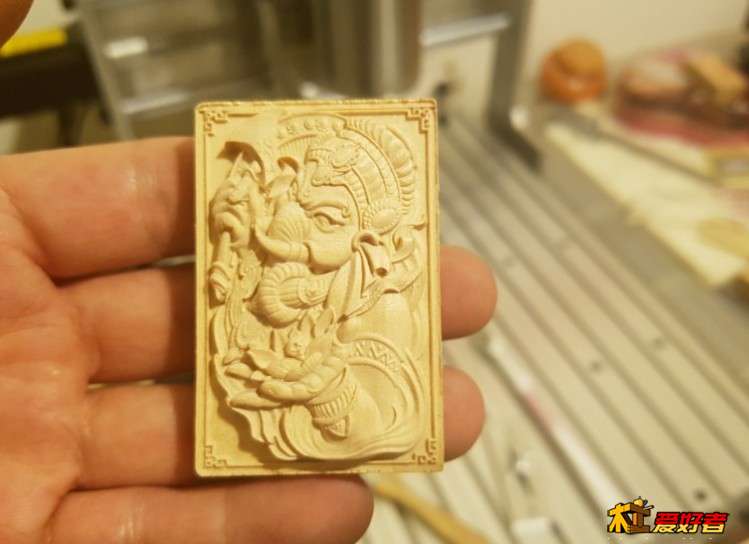

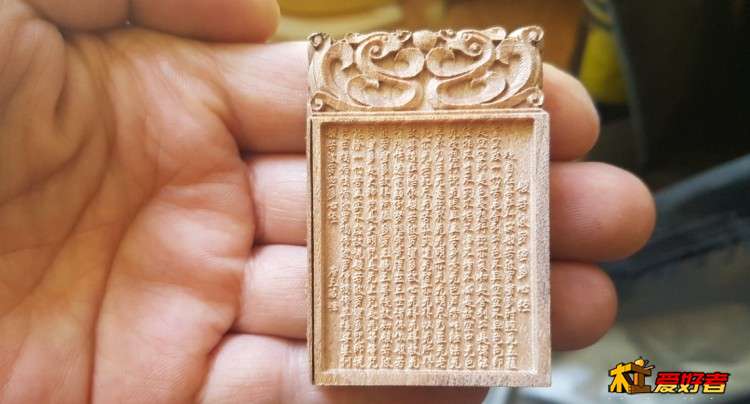

还是清晰的    但是还是赶不上 hzssw 的清晰度


加工铝合金   参看    http://www.zuojiaju.com/thread-896524-1-1.html

干铁    ......
https://v.youku.com/v_show/id_XNDE4MzQ3MDc4MA
http://player.youku.com/embed/XNDE4MzQ2MzQ0OA

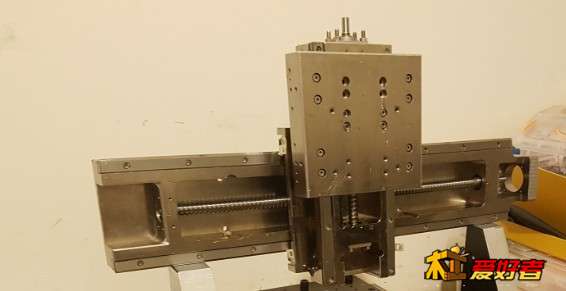

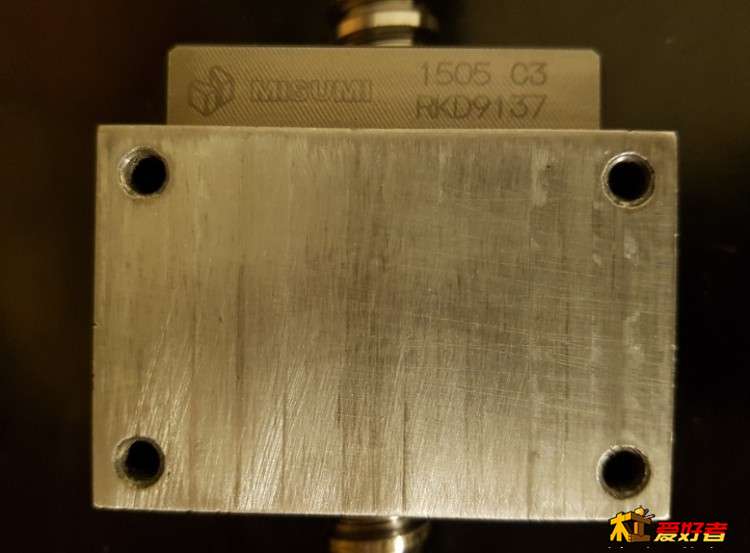

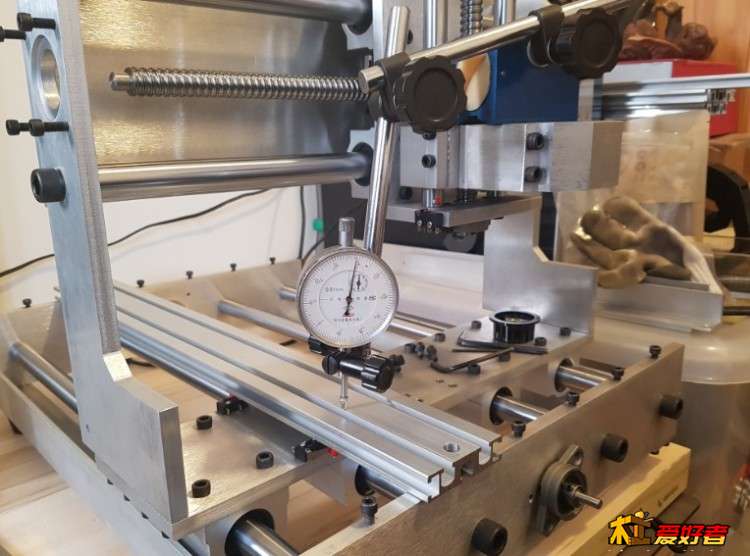

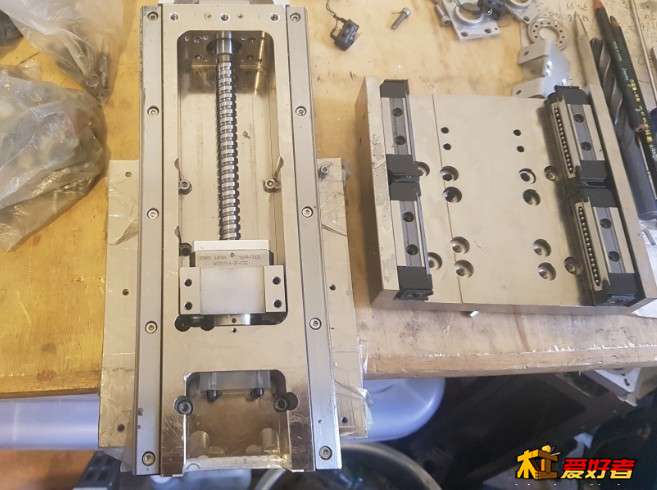

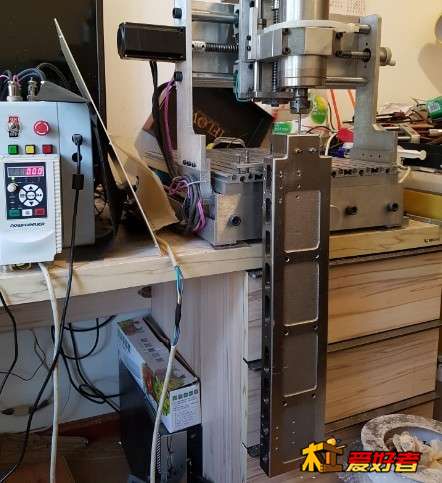

下面是 线轨机图
除了   4  8   9   20
图发乱了 也 编辑不掉  哈哈哈

往事随风去吧

不错，昨天晚上好像看你回复说，好久发帖，这不就来了

znz

后面这些图片编辑不掉 乱了  呵呵

znz

往事随风去吧 发表于 2019-8-3 11:35
不错，昨天晚上好像看你回复说，好久发帖，这不就来了

感谢看贴...

往事随风去吧

znz 发表于 2019-8-3 11:38
感谢看贴...

论坛BUG，删除不了，我有时候试过，图片全部删除，再一张张传，点击添加，都不行，想删除的结果还是在

znz

往事随风去吧 发表于 2019-8-3 11:41
论坛BUG，删除不了，我有时候试过，图片全部删除，再一张张传，点击添加，都不行，想删除的结果还是在{:1 ...

周先生5566

唉，又是吃灰的货

znz

周先生5566 发表于 2019-8-3 12:08
唉，又是吃灰的货

有罩的  可以挡住8成以上  等我找找视频  照片

xshhh

算算，2根20mm的光轴截面有一根30mm的截面大不？

心佛即佛

四轴，骨密度高啊

znz

xshhh 发表于 2019-08-03 12:44
算算，2根20mm的光轴截面有一根30mm的截面大不？

我认为受力要分散才好………

znz

心佛即佛 发表于 2019-08-03 13:03
四轴，骨密度高啊

xshhh

znz 发表于 2019-8-3 14:51
我认为受力要分散才好………

四根光轴受力不是均等分配的.......，在某些点、某些力矩，相差很大。

dragontiger

都搞得火花四溅了，这也叫干钢？磨钢，挤钢还贴切一点。
机器设置参数多不对。

湖湖

znz 发表于 2019-8-3 11:37
后面这些图片编辑不掉 乱了  呵呵

你还真信啊. 仔细看看后面的照片都是摆拍的. 没任何加工痕迹. 桌子干净到 只能认为是刚摆上去的. 再说铣钢材 无论如何都要用水冷却把 这里哪有?

这种机器铣钢材? 真信了?? 去看看 那几张照片! 仔细看 真干过加工的 你们认为正常??
