特的冲了5块钱发帖

正方 · 发表于 2019-8-3 01:23:24

我是去年注册的木工论坛，因为当时有个坛友和我一起众筹一个铸铁的小机器。但是一直很少来。

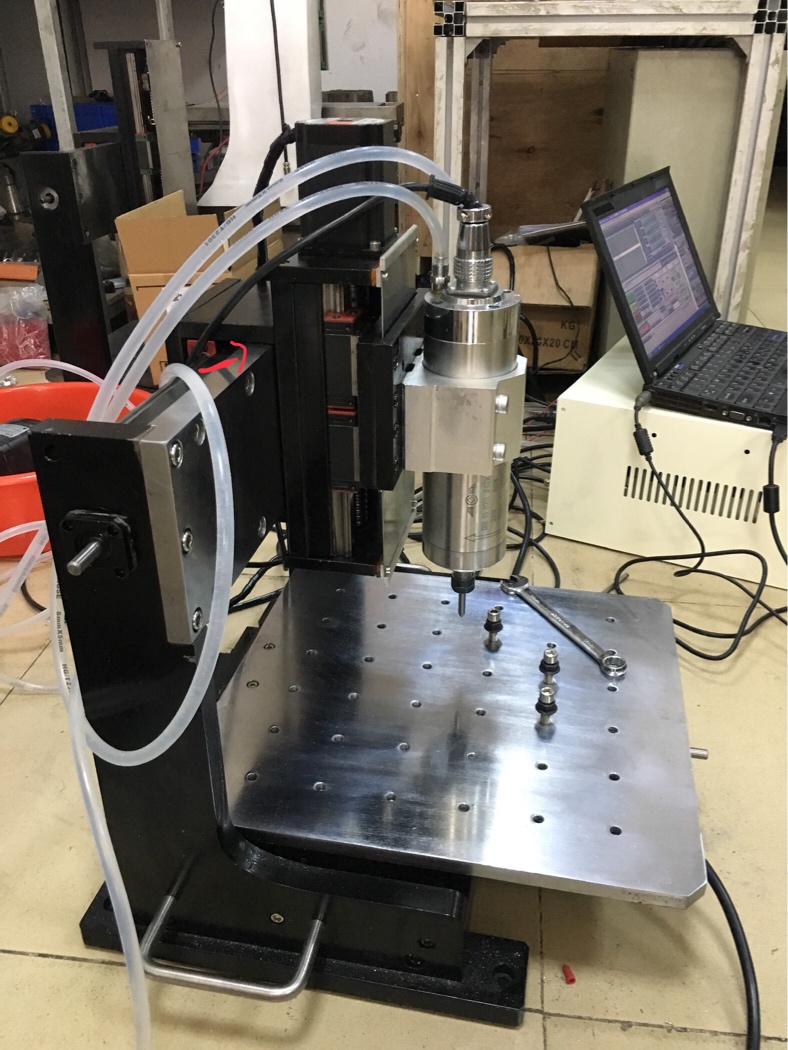

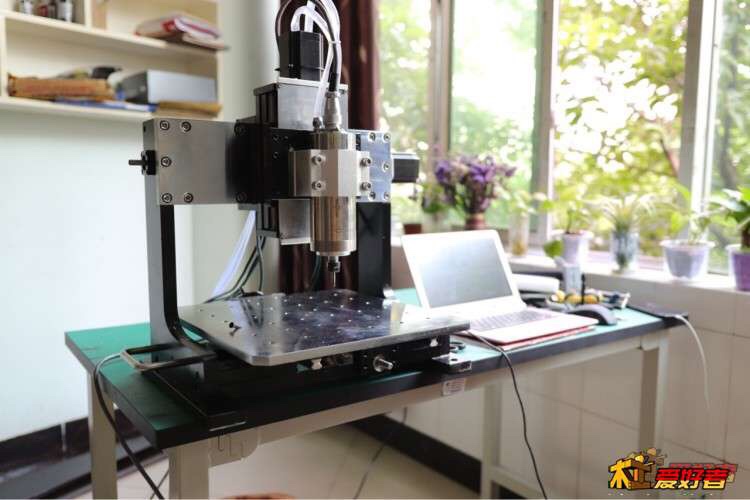

因为本地有个朋友喜欢米机，让我评估一下给他做一台要多少钱。百度到这里的一个贴子，世界真是小，居然看到帖子里在讨论我做的一台机器。

这机器外形确实是仿的日本那台机。但是结构图纸是我自己做的。XZ的连接受力没有问题，两块连接板是上磨床一起磨的，高度不会相差1um，不会有什么误差放大。其次，滑块有垂直基准面。

连接板平面是跟这个基准面是完全接触的。

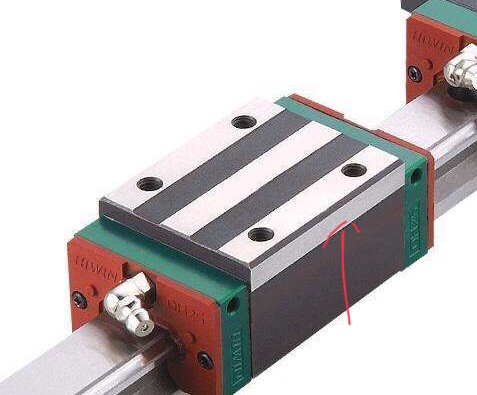

横梁精磨4面，导轨靠山是以横梁立面为基准磨的，平行度在0.01，连接板的跟横梁的间隙是0.05mm。（图下箭头处）谁能用手指把20mm 厚120毫米宽的钢板压变形到毫米减0.05？除非他自认为是神。

我可以负责任的说，如果客户有需求，这种结构可以做到铣钢的强度。因为可以在连接板和横梁立面之间做两条硬轨。当然，得加钱，材料费和工钱。
机器三轴都是用的标准BKBFFF丝杆座，不知道为什么有人会说没有丝杆座。
没弄明白结构就评价是不是有点想当然？
我不知道我这样发帖符不符合论坛规则，得罪人是肯定的。但不说别得慌。

湖湖 · 发表于 2019-8-3 02:16:10

本帖最后由湖湖于 2019-8-3 02:23 编辑

这机器铣钢是不可能的充其量叫磨钢. 但是作为雕刻机这种结构很正常.软金属木头玉石加工是可以的但是下面要垫个接水的盘子阿周围要封起来要不这24000转甩的到处都是. 而且电机防水散热都要自己在做只能算半成品. 另外这种结构不可避免的 ......噪音特别大. 这个没办法.除非做个隔音防护罩整个罩起来. 这种板材结构就这样..........至于精度就不扯了那是个坑.

结论是个符合要求的雕刻机
优点占地小
缺点没防护噪音大 .自己想办法解决去吧.

另外我不赞同你这句话 "谁能用手指把20mm 厚120毫米宽的钢板压变形到毫米减0.05" 虽然说 120毫米的钢板变形0.05 毫米是很难但是你这个导轨要变形 0.05毫米还真简单.............目测是20方轨就算是30 的一指头变形0.05 不稀奇. 何况雕刻机本身结构就是各种杠杆...........以后真的别这么说........~雕刻机别扯精度精度是 CNC的事......而且0.05 的精度还不是普通CNC 是精密级的机器没2吨别扯这个. 真正搞CNC的自然知道为什么~~~~~~何况你这是板材机.

正方 · 发表于 2019-8-3 02:29:17

湖湖发表于 2019-08-03 02:16
本帖最后由湖湖于 2019-8-3 02:23 编辑

这机器铣钢是不可能的充其量叫磨钢. 但是作为雕刻机这种结构很正常.软金属木头玉石加工是可以的但是下面要垫个接水的盘子阿周围要封起来要不这24000转甩的到处都是. 而且电机防水散热都要自己在做只能算半成品. 另外这种结构不可避免的 ......噪音特别大. 这个没办法.除非做个隔音防护罩整个罩起来.  这种板材结构就这样..........至于精度就不扯了那是个坑.

结论是个符合要求的雕刻机
优点占地小
缺点没防护噪音大 .自己想办法解决去吧.

另外我不赞同你这句话 "谁能用手指把20mm 厚120毫米宽的钢板压变形到毫米减0.05"   虽然说 120毫米的钢板变形0.05 毫米是很难  但是你这个导轨要变形 0.05毫米还真简单.............目测是20方轨  就算是30 的一指头变形0.05  不稀奇. 何况雕刻机本身结构就是各种杠杆...........以后真的别这么说........~雕刻机别扯精度精度是 CNC的事......而且0.05 的精度还不是普通CNC 是精密级的  机器没2吨别扯这个. 真正搞CNC的自然知道为什么~~~~~~何况你这是板材机.

有人说用手指压变形是毫米级的，我的意思是变形几毫米再减掉这0.05，因为有0.05的间隙。

湖湖 · 发表于 2019-8-3 02:37:18

正方发表于 2019-8-3 02:29
有人说用手指压变形是毫米级的，我的意思是变形几毫米再减掉这0.05，因为有0.05的间隙。

不用担心你这个机器结构也不是什么新鲜事物这在雕刻机里很正常的.刚性不是很好也不是很差属于过的去. 这么小的机器也不指望撒. 我觉得起码比形材机好......这是真的.加工眼镜架足够了. 不过真的设计个罩子和接水防水散热的结构.

自己设计往往就这样把最基础的设计出来了. 但是实际应用还需要很多辅助结构的.那些也是不可缺的.

所以造成很多人DIY 完了高兴了回头一用 ......靠原来还有那么多问题.是必须解决的. 我看了很多机器包括我自己开始造的.总以为这些最后可以打补丁其实真到最后发现有的补丁打不了的...............

正方 · 发表于 2019-8-3 02:37:32

湖湖发表于 2019-08-03 02:16
本帖最后由湖湖于 2019-8-3 02:23 编辑

这机器铣钢是不可能的充其量叫磨钢. 但是作为雕刻机这种结构很正常.软金属木头玉石加工是可以的但是下面要垫个接水的盘子阿周围要封起来要不这24000转甩的到处都是. 而且电机防水散热都要自己在做只能算半成品. 另外这种结构不可避免的 ......噪音特别大. 这个没办法.除非做个隔音防护罩整个罩起来.  这种板材结构就这样..........至于精度就不扯了那是个坑.

结论是个符合要求的雕刻机
优点占地小
缺点没防护噪音大 .自己想办法解决去吧.

另外我不赞同你这句话 "谁能用手指把20mm 厚120毫米宽的钢板压变形到毫米减0.05"   虽然说 120毫米的钢板变形0.05 毫米是很难  但是你这个导轨要变形 0.05毫米还真简单.............目测是20方轨  就算是30 的一指头变形0.05  不稀奇. 何况雕刻机本身结构就是各种杠杆...........以后真的别这么说........~雕刻机别扯精度精度是 CNC的事......而且0.05 的精度还不是普通CNC 是精密级的  机器没2吨别扯这个. 真正搞CNC的自然知道为什么~~~~~~何况你这是板材机.

我是说这种结构可以做到铣钢，不是这台机，这台机是可以雕铁的，我试过机。
另外导轨锁紧侧压块压紧靠人的手力是不可能有弹性变形的。

湖湖 · 发表于 2019-8-3 02:48:36

本帖最后由湖湖于 2019-8-3 03:02 编辑

正方发表于 2019-8-3 02:37
我是说这种结构可以做到铣钢，不是这台机，这台机是可以雕铁的，我试过机。
另外导轨锁紧侧压块压紧靠人 ...

呵呵导轨变形从来都不是导轨自身. 要导轨自身这机器就完蛋了.  变形的是滑块. 方轨的滑块变形你可能没见过变形几毫米很轻松的.你指望那些钢珠就算了.

任何机器都是最弱的环节决定性能. 方轨比圆轨好但是本身也没好到那去.只能说圆轨太差

另外铁还分铸铁生铁熟铁都不一样. 你这个机器应该是800W主轴  我也用800 瓦雕过钢 65MN钢  那只能算磨. 虽然是平底尖刀看的你都着急 . 铸铁最好雕  其次熟铁生铁就祈祷别断刀把.  这偶尔干干没什么不是常态.给进都是0.02 跟雕翡翠一样. 很无聊的事.一搞就是1天 .

还不如我用电磨手啃半小时.  才580W~~~~~~~~  同样就算200W主轴只要你闲的蛋痛花几天时间雕个钢也可以的.所以我叫这个是磨.  没有任何商业价值~这是最重要的!

正方 · 发表于 2019-8-3 03:05:52

机械你是外行，我也不想跟你多说。滑块变形几毫米，拿锤子砸？
标准的重型导轨钢珠要比沟槽大3um,过盈配合，没有间隙，受力范围不是你用手力可以压得动的。就算是磨损，也到不了几毫米。

湖湖 · 发表于 2019-8-3 03:10:39

本帖最后由湖湖于 2019-8-3 03:20 编辑

正方发表于 2019-8-3 03:05
机械你是外行，我也不想跟你多说。滑块变形几毫米，拿锤子砸？
标准的重型导轨钢珠要比沟槽大3um,过盈配合 ...

你要真懂机械就不会说出你机器变形不会超过0.05了你真能做到你去中科院了. 这么点桌面机吹这个有意思么? 你这机器变形不超过0.05 上各国的航天飞机宇宙飞船空间站是首选!! 绝对牛逼!

你的意思是你的机器跟鱼竿一样鱼竿把手没变形至于鱼竿前面自己变形就不管了~~~~~~~~~~~~~ 我能这么理解么？

我承认你的机器大部分螺丝变形都没超过0.1，但是0.05 我不敢保证~~~~~~~~~~可是这有撒意义呢？

sdacc · 发表于 2019-8-3 03:15:40

机器挺漂亮的。有多大变形，打表测一下就好了。

湖湖 · 发表于 2019-8-3 03:24:23

本帖最后由湖湖于 2019-8-3 03:33 编辑

正方发表于 2019-8-3 03:05
机械你是外行，我也不想跟你多说。滑块变形几毫米，拿锤子砸？
标准的重型导轨钢珠要比沟槽大3um,过盈配合 ...

其实你本身不用承诺什么这种结构这种材料的机器做雕刻机足够了。实在没必要吹过头。

本身这种结构的雕刻机也不是你首创的在应用上也足够满足普通需求了。我都不明白你为撒非要吹那么高？实事求是不行么？很难么？  任何结构都有自己的缺陷从来没有完美的。够用就行了。别吹过头很无聊的~ 虽然傻子很多可是明白的也很多~

你这个20方轨的滑块是轻滑块你要真较真自己打表按下看看就知道结果了。1个导轨2滑块 2个导轨4滑块按你的这个安装方式是个65~85 左右的杠杆你打表按看看 1个指头多了不敢说。 1毫米轻松~~~~~~ 但是三个方向的导轨。。。误差天知道了。。。

另外提醒你下  表应该是杠杆千分表。~别拿弹簧百分表忽悠！

最后雕刻机别扯精度扯精度都是狗屎是忽悠！  不如实实在在的扯光滑度。减少刀痕。再说谁雕刻还管精度。扯蛋！
