制作个762×30砂带机

露露琪琪 · 发表于 2019-7-27 16:15:06

红土地1 发表于 2019-07-27 16:11
! P3 w; j; p4 n: n最后统计一下成本，供感兴趣的朋友参考:
2 ^0 [8 o. ]1 p+ K3 O0 W- q10毫米铝板78元包邮（基本用完，还剩些边角碎料），电机＋调速器168元，红轮子140元，螺丝水电耗材刀具折旧满打满算50元，一共78+168+140+50 = 436元搞定。
9 Q: j0 D( F( E% z
) x# _3 K' }6 y* X8 I+ s5 ^- \做之前抱着做个玩具的心态做的，试用后发现我去还真有点劲，多少能干点活这砂带机，磨个刨刃凿子分分钟的

最好能给图纸共享一下

来自安卓APP客户端

红土地1 · 发表于 2019-7-27 16:31:17

露露琪琪发表于 2019-07-27 16:15! M/ E2 [1 Z0 f1 l
最好能给图纸共享一下

图纸当然有，正自娱自乐编写全套工艺文件呢，共享只限于小范围哦

其实建议自己画

来自安卓APP客户端

红土地1 · 发表于 2019-7-27 17:01:03

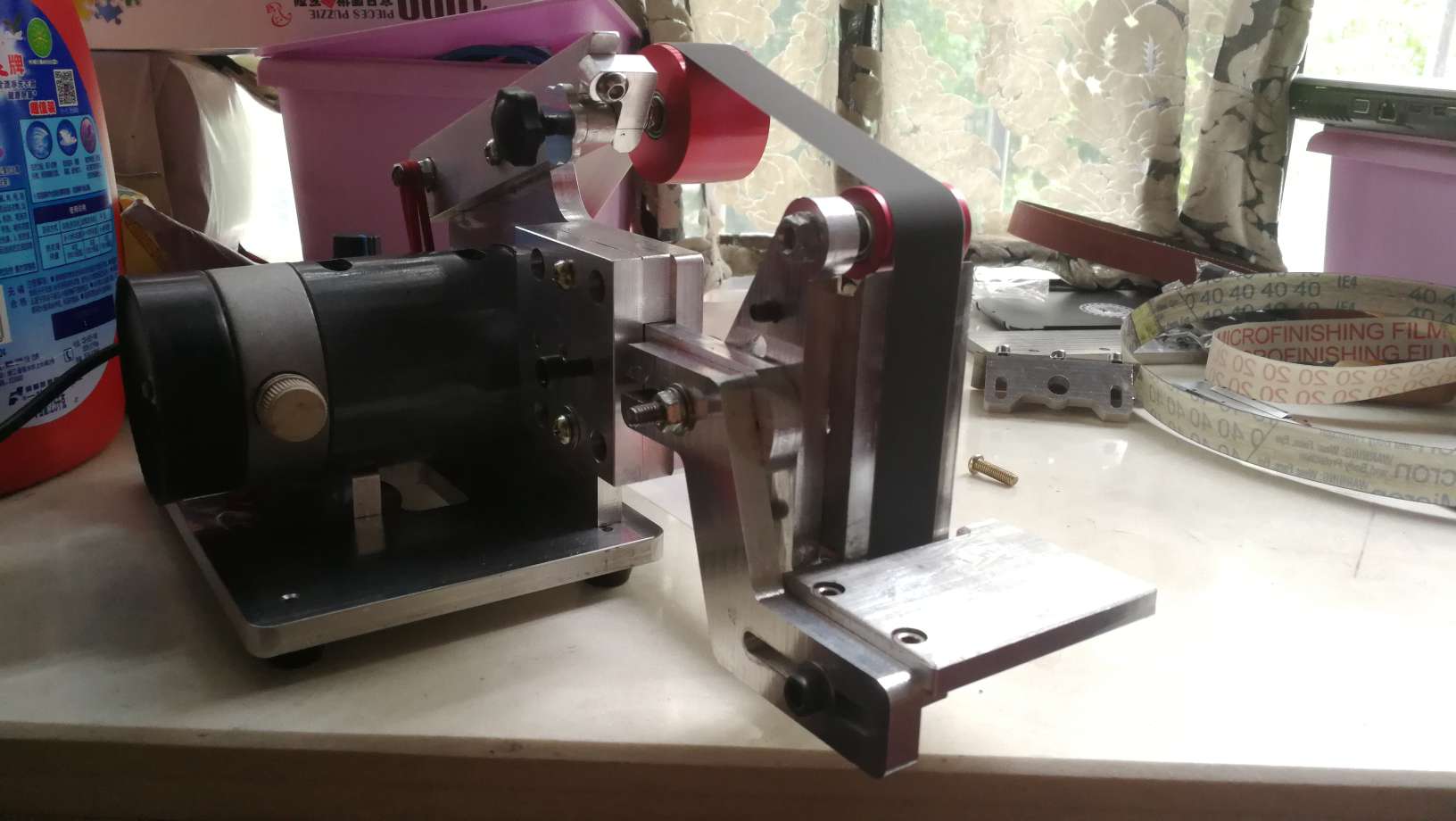

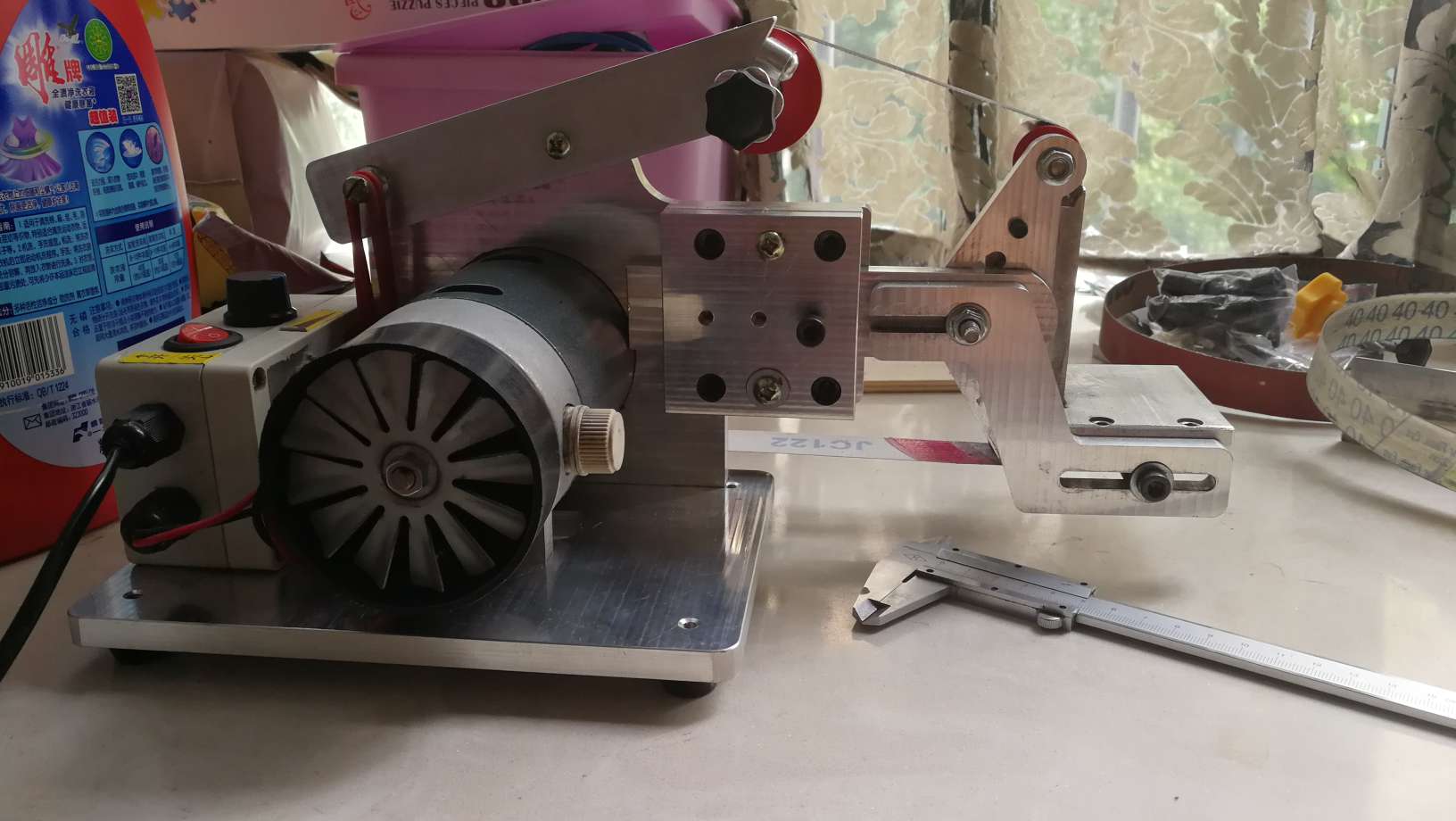

再更两张图，这个贴看的人多回的人少，权当自己开心

分别是762状态和660状态，个人还是喜欢660状态的紧凑感，但762砂带耐用一点（3M家的60目开起粗来很给力）

来自安卓APP客户端

嘻哈1 · 发表于 2019-7-28 10:18:45

必须顶，可着劲顶，

来自苹果APP客户端

钢钢 · 发表于 2019-7-28 18:29:46

又进来流点口水！！！

来自安卓APP客户端

红土地1 · 发表于 2019-7-28 23:35:44

钢钢发表于 2019-07-28 18:29
% Y' ^3 l* J$ I* c2 W+ u3 H* B; M又进来流点口水！！！

钢钢过奖了！还是你那个砂带机经验谈的帖子给了我参考呢，后来就琢磨上了~
收站短，请指教一下

来自安卓APP客户端

钢钢 · 发表于 2019-7-29 16:09:17

你们的平台相比砂带都要宽很多，这个造型刀时比较方便，网上最不成熟的是开v附件，我不是正常刀客，我做的小刀最大区别是小，茶刀那么小。所以我会嫌有些地方宽了，工作时不好下手。
开V两个事，一个是角度，一个是两边的位置要对应，假如在位置对应和开V工作手感来设计开V附件，定会和别人不一样。

来自安卓APP客户端

lt_whu · 发表于 2019-7-29 16:54:50

东西不错，这电机配不上这个机架，太吵了

来自安卓APP客户端

红土地1 · 发表于 2019-7-29 17:33:46

lt_whu 发表于 2019-7-29 16:54
1 R" {6 K& \1 m+ } b z" y. M东西不错，这电机配不上这个机架，太吵了

电机不吵的，关键是轴承吵，而且最吵的就是从动轮支架上的两个从动轮，百分之90的噪音来自这里，哪天给它换进口轴承去。。。

红土地1 · 发表于 2019-7-29 17:46:25

本帖最后由红土地1 于 2019-7-29 17:51 编辑

钢钢发表于 2019-7-29 16:091 ?" _& W( l) {8 t, K0 ^' [
你们的平台相比砂带都要宽很多，这个造型刀时比较方便，网上最不成熟的是开v附件，我不是正常刀客，我做的 ...

做个与砂带等宽的支架很好解决，做个分体凸字形的打磨支架就是了（凸出部分用铁块，固定在铝、电木、甚至是木头材质的基座上）。
或者就在现在支架的基础上加一块与砂带等宽的铁块，然后现有支架往后退相应的距离也可以。我这两天试用，有时要利用砂带边缘时，就用调偏轮给它调整到砂带边缘与支架边缘平齐，这样用也可以。

钢钢 · 发表于 2019-7-29 18:41:09

红土地1 发表于 2019-07-29 17:46+ |4 J+ T+ U! L7 E0 W
本帖最后由红土地1 于 2019-7-29 17:51 编辑 1 x& K$ X& O2 D& J. X6 n m

/ W, N4 W; m& g& f* ^+ R l
7 Y+ {6 L: c8 }6 I. T( ^做个与砂带等宽的支架很好解决，做个分体凸字形的打磨支架就是了（凸出部分用铁块，固定在铝、电木、甚至是木头材质的基座上）。, N3 k& G8 R) ^5 R* l' ?
或者就在现在支架的基础上加一块与砂带等宽的铁块，然后现有支架往后退相应的距离也可以。我这两天试用，有时要利用砂带边缘时，就用调偏轮给它调整到砂带边缘与支架边缘平齐，这样用也可以。

还是实践中出来的经验最扎实！

来自安卓APP客户端

vivianman84 · 发表于 2019-7-30 20:25:28

东西很不错需要一台可以定吗？

来自安卓APP客户端

红土地1 · 发表于 2019-7-30 23:46:57

vivianman84 发表于 2019-07-30 20:250 @$ h- p9 \8 J2 n: v% B
东西很不错  需要一台可以定吗？

多谢认可。
这个只是自己玩玩的，经常出差，实在没时间帮订做的。
这里也和几位站短的坛友说声抱歉了，再次谢谢认可

来自安卓APP客户端

百造山神机营 · 发表于 2019-7-31 08:38:10

你好，图纸能不能分享一份，最近正准备画图做一台，不过自己画图做出来难免有不合理或瑕疵，你这台有样机的图纸应该没问题。
当然我也不会白白索取你的成果，请回复或私信QQ交流。

红土地1 · 发表于 2019-7-31 09:01:28

百造山神机营发表于 2019-07-31 08:38
$ P3 Q7 w& ~& t0 Y; P# H* [* }你好，图纸能不能分享一份，最近正准备画图做一台，不过自己画图做出来难免有不合理或瑕疵，你这台有样机的图纸应该没问题。+ A, C1 `7 R$ `
当然我也不会白白索取你的成果，请回复或私信QQ交流。

你好，谢谢认可，请收站短

来自安卓APP客户端
