制作个762×30砂带机

钢钢 · 发表于 2019-7-17 21:49:55

开V附件大有深度可挖呀。

dragontiger · 发表于 2019-7-17 21:51:29

应该是有刷电机吧，那个电机散热孔挡一下可能好点，不然尘灰进去电机有麻烦的。

红土地1 · 发表于 2019-7-17 23:48:35

钢钢发表于 2019-07-17 21:48
. l* @% ~* K: X% @' {) O- F想看你的附件成果，喜欢看新设计，市面上的开V附件我感觉普遍太宽了，那是做大刀的节奏哇。

新设计很难
做这个砂带机我画了至少5个方案图，最终还是否定掉了，前人栽树后人乘凉，目前有代表性的几个砂带机方案，都很完善了，直接拿来用比较好。
喜欢做刀的话，就这种方案可以了，简单省料好加工。
我个人比较喜欢四季精机的一种方案，打磨直线段很长，而且有一个180度离合器回旋功能，但那个机构个人做着玩实现起来很麻烦，没必要。

来自安卓APP客户端

红土地1 · 发表于 2019-7-17 23:52:34

dragontiger 发表于 2019-07-17 21:51$ o! k) ?, M5 _1 o
应该是有刷电机吧，那个电机散热孔挡一下可能好点，不然尘灰进去电机有麻烦的。

嗯，如果是工厂产品，应该具备IP44还是啥的防护等级，但个人玩玩的就无所谓了，我其实都不太用得上这东东，自娱自乐而已。

来自安卓APP客户端

红土地1 · 发表于 2019-7-17 23:58:15

钢钢发表于 2019-07-17 21:49: o5 C& d i- K" ]8 a2 Q7 I! u) X1 @5 @
开V附件大有深度可挖呀。

要新开V方案的话，估计不要在砂带机本体上固定开V附件比较好，做成同一基板上的独立可调节多自由度夹具。
改天琢磨下

来自安卓APP客户端

钢钢 · 发表于 2019-7-18 09:47:54

红土地1 发表于 2019-07-17 23:52; m# d# Y6 G1 i( C. I
嗯，如果是工厂产品，应该具备IP44还是啥的防护等级，但个人玩玩的就无所谓了，我其实都不太用得上这东东，自娱自乐而已。

不是这个意思，电机带磁性，铁屑很喜欢粘上去，在可能的情况下做一个防护，也是很必要的～

来自安卓APP客户端

红土地1 · 发表于 2019-7-22 17:39:34

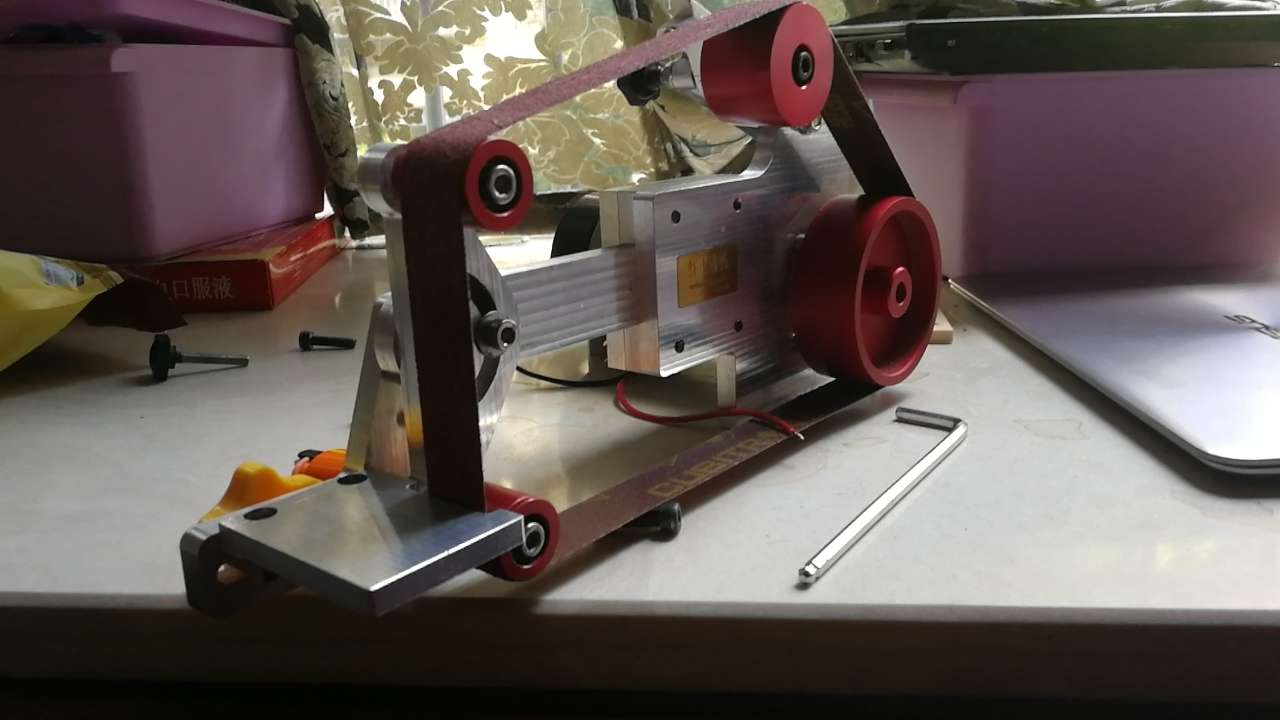

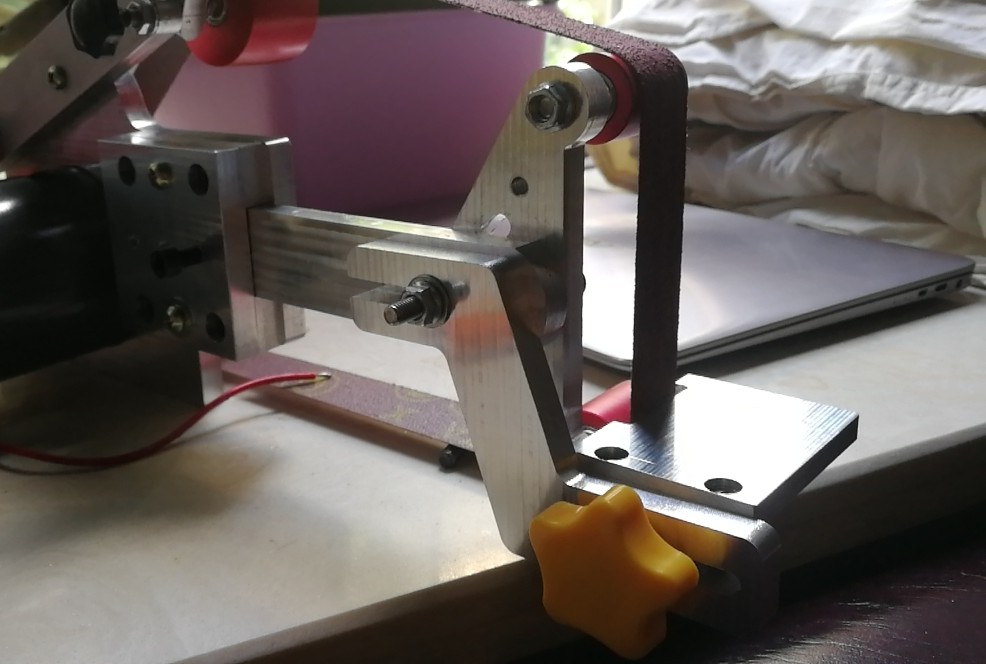

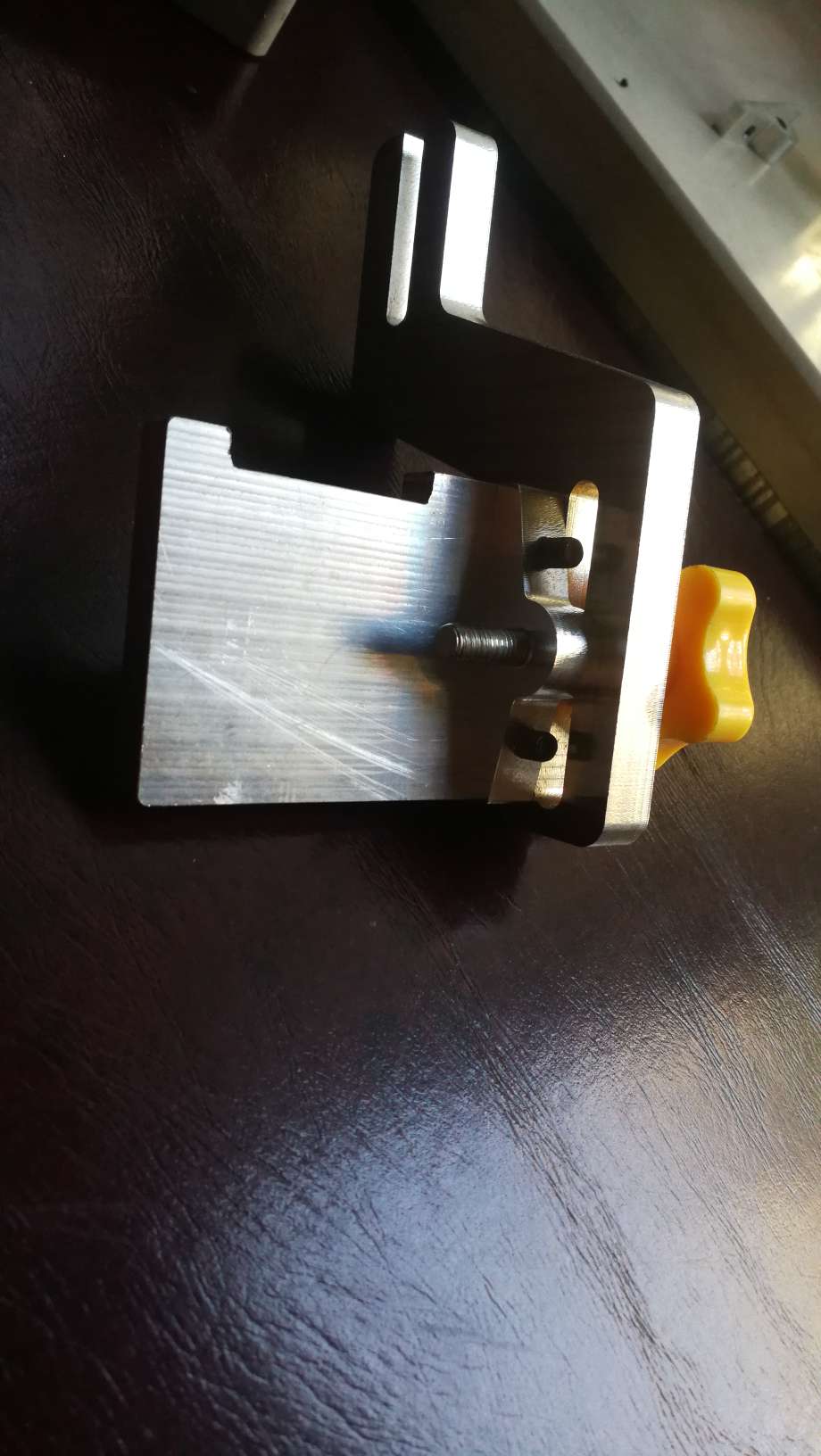

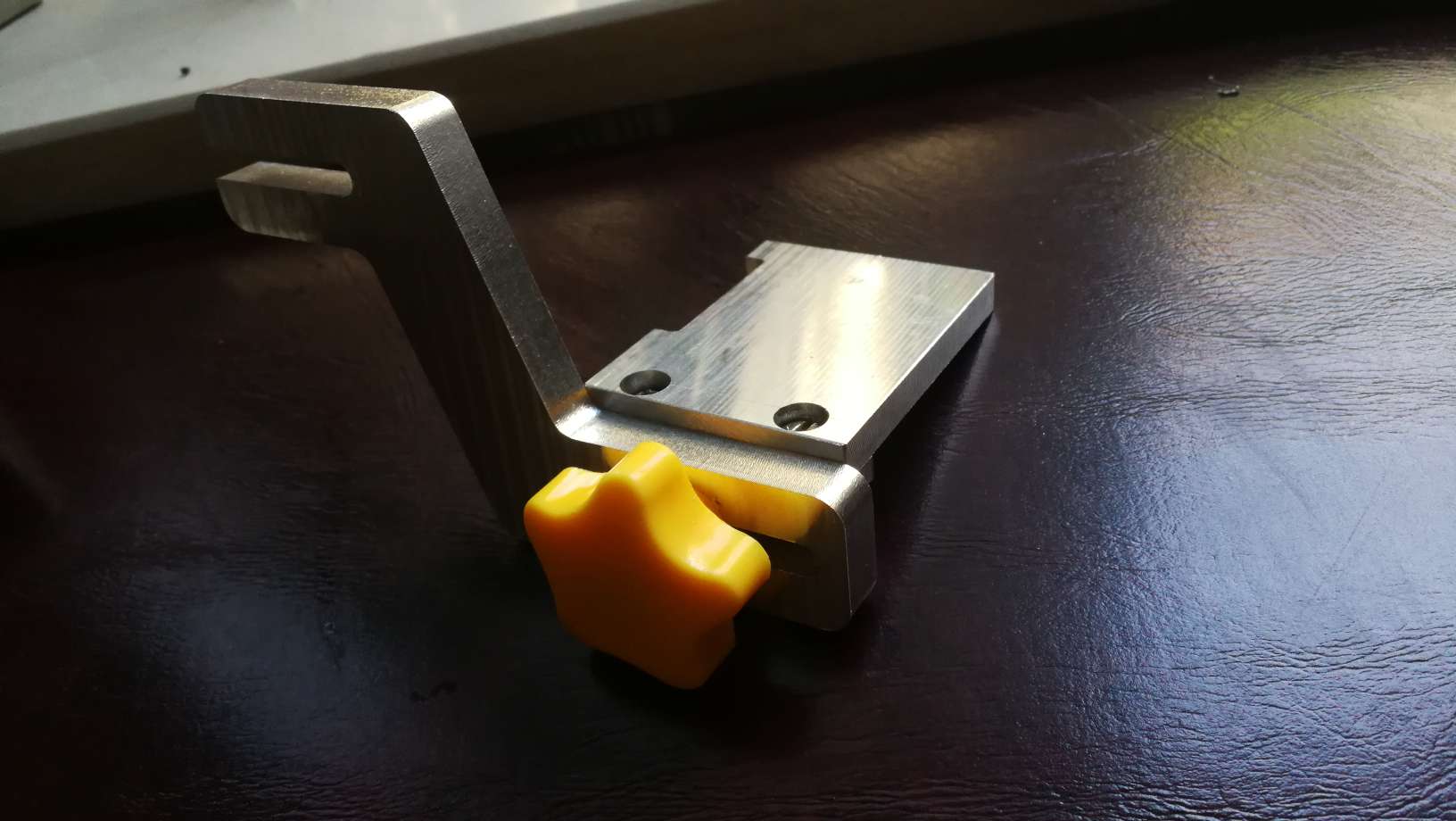

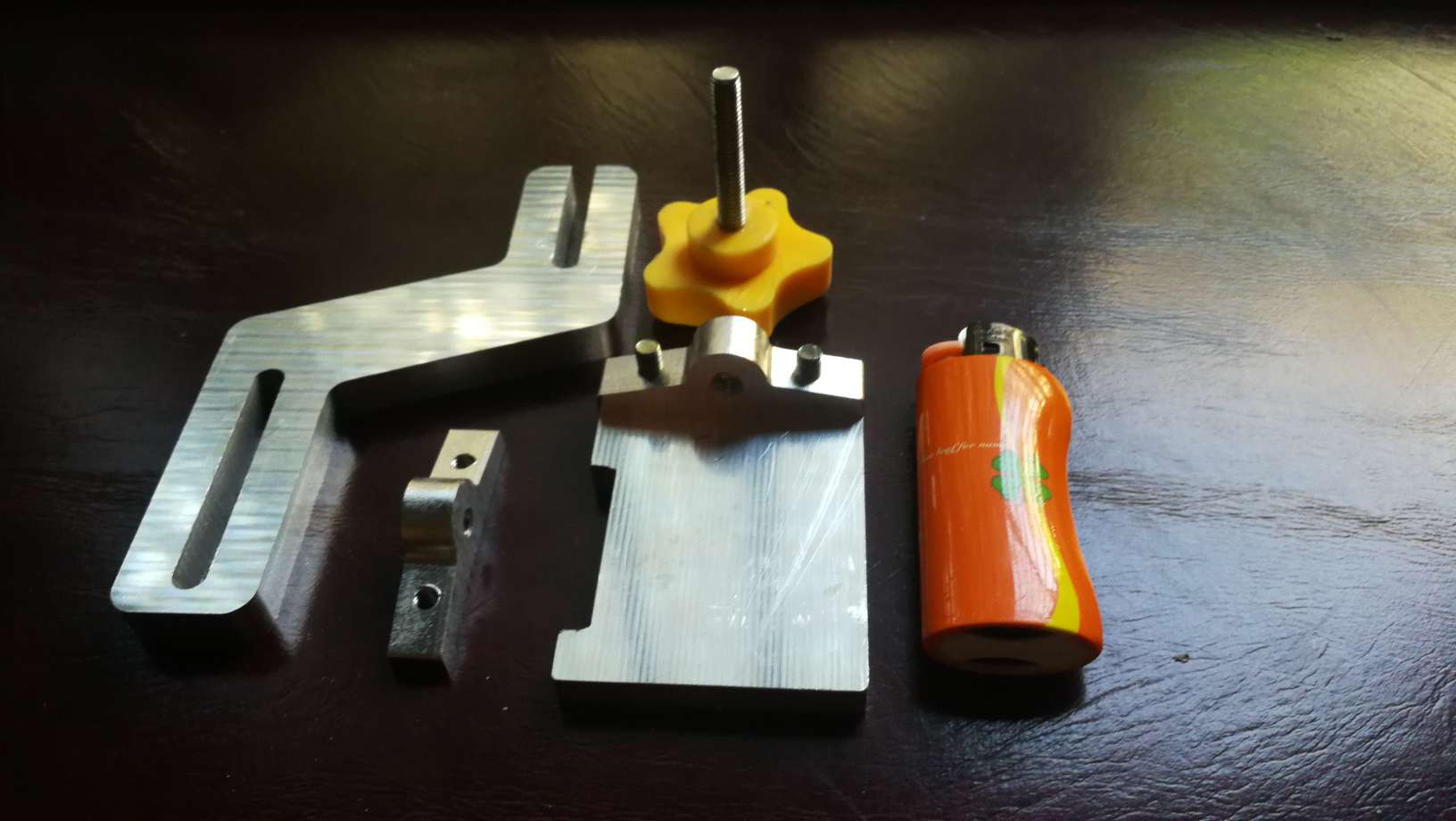

更新一下，最基本的打磨平台做好了，离完工又进一步

来自安卓APP客户端

红土地1 · 发表于 2019-7-23 22:50:29

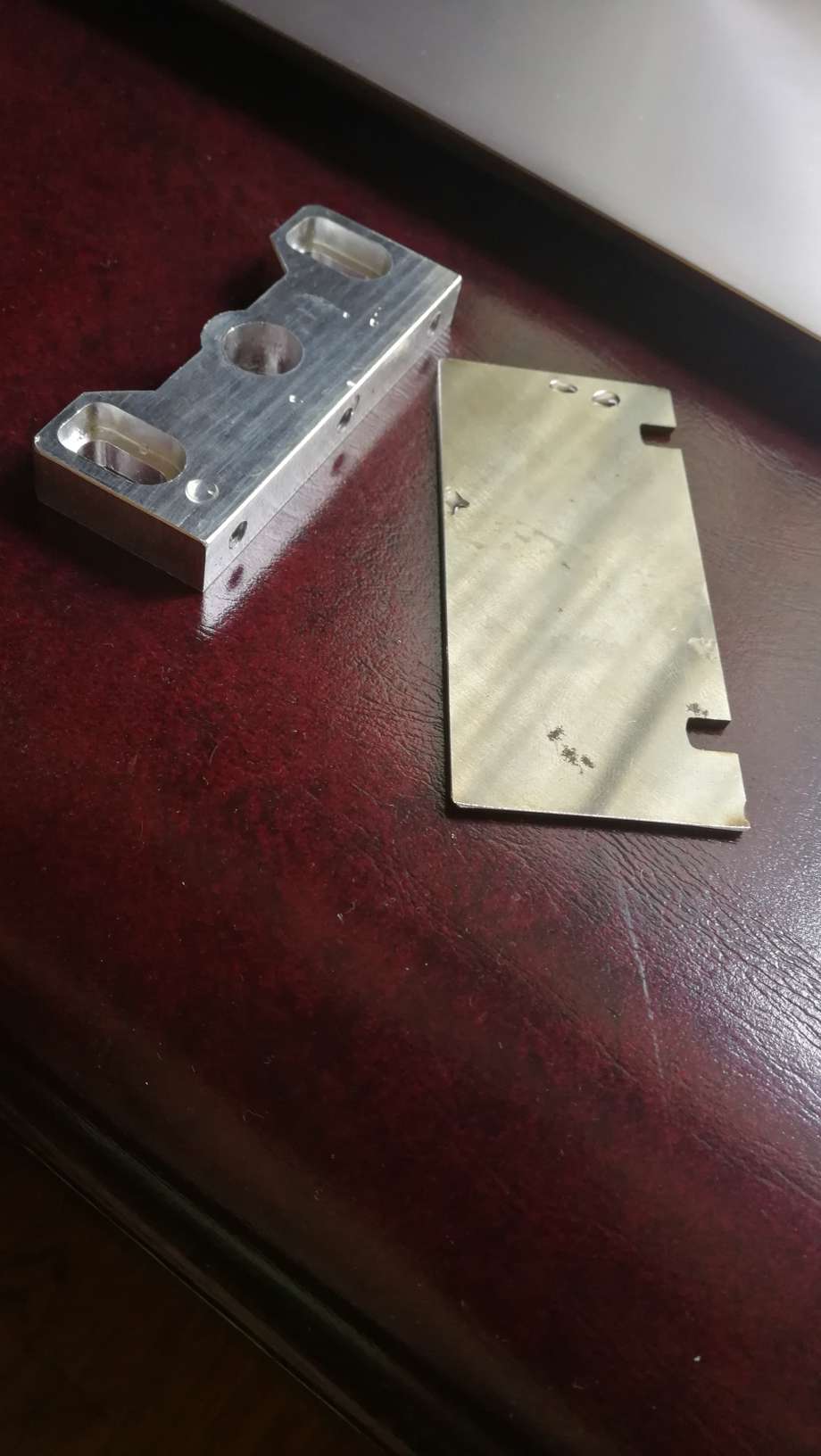

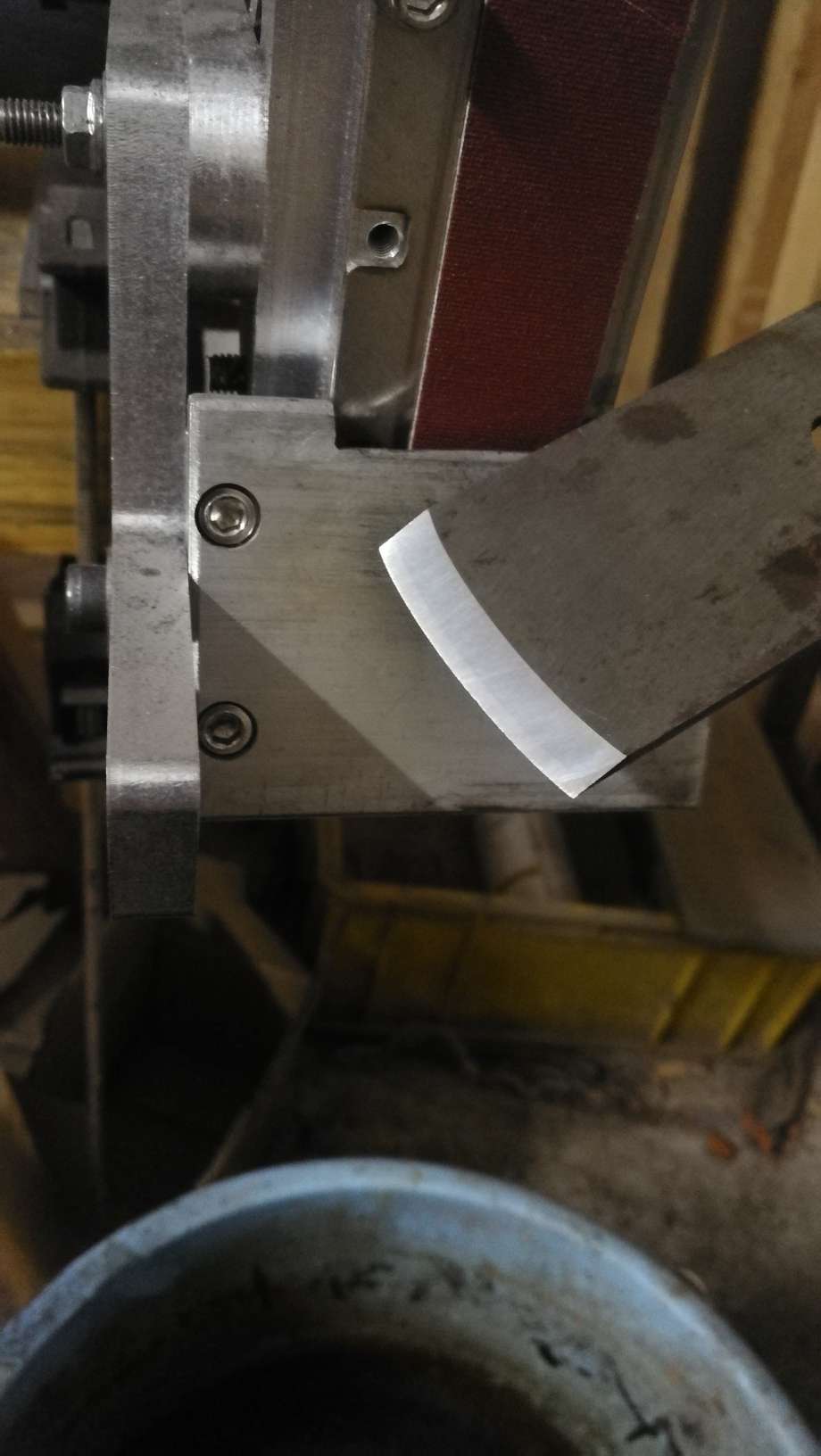

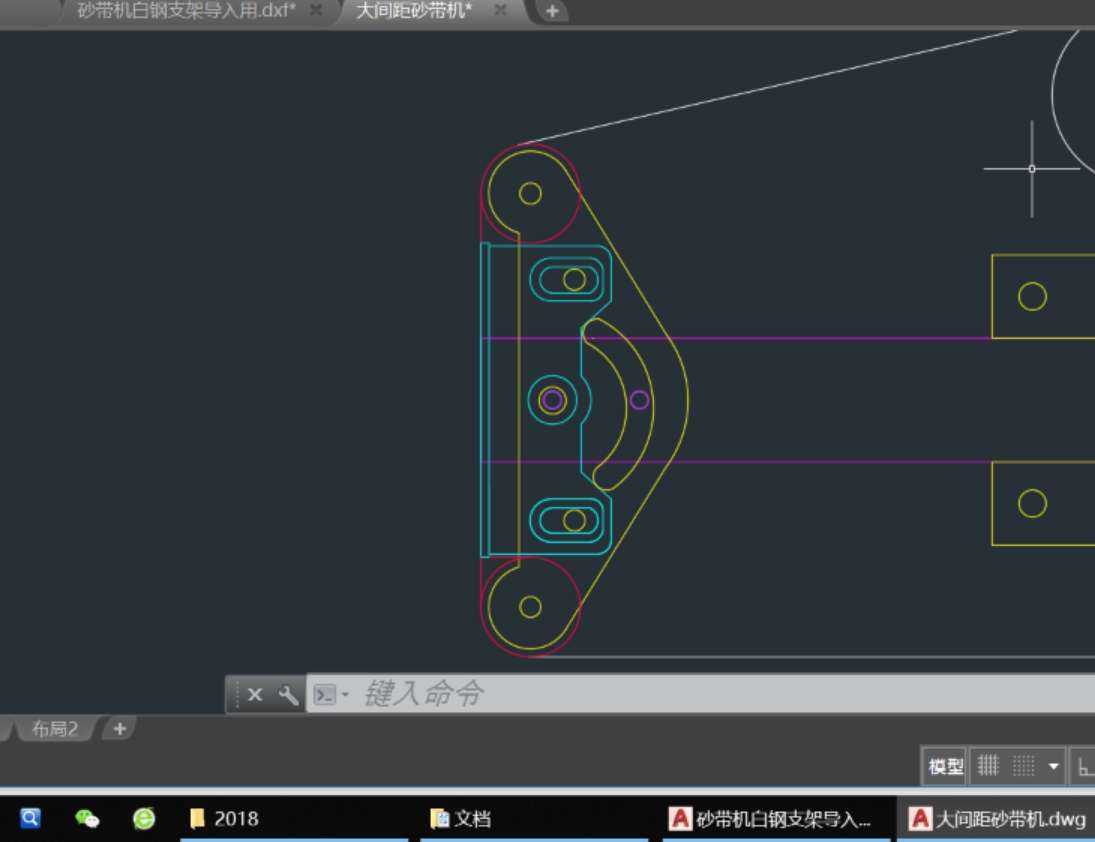

更新一下，把打磨背板做好了，考虑到这个部件工况相对恶劣，想着用白钢片做，就又设计了个支架。
可做好安装时发现不是太合理，耐磨是解决了，但打磨时会有干涉，好在可以临时拆一颗压紧螺钉来解决，先这么滴吧，改天找块厚铁板替换掉。

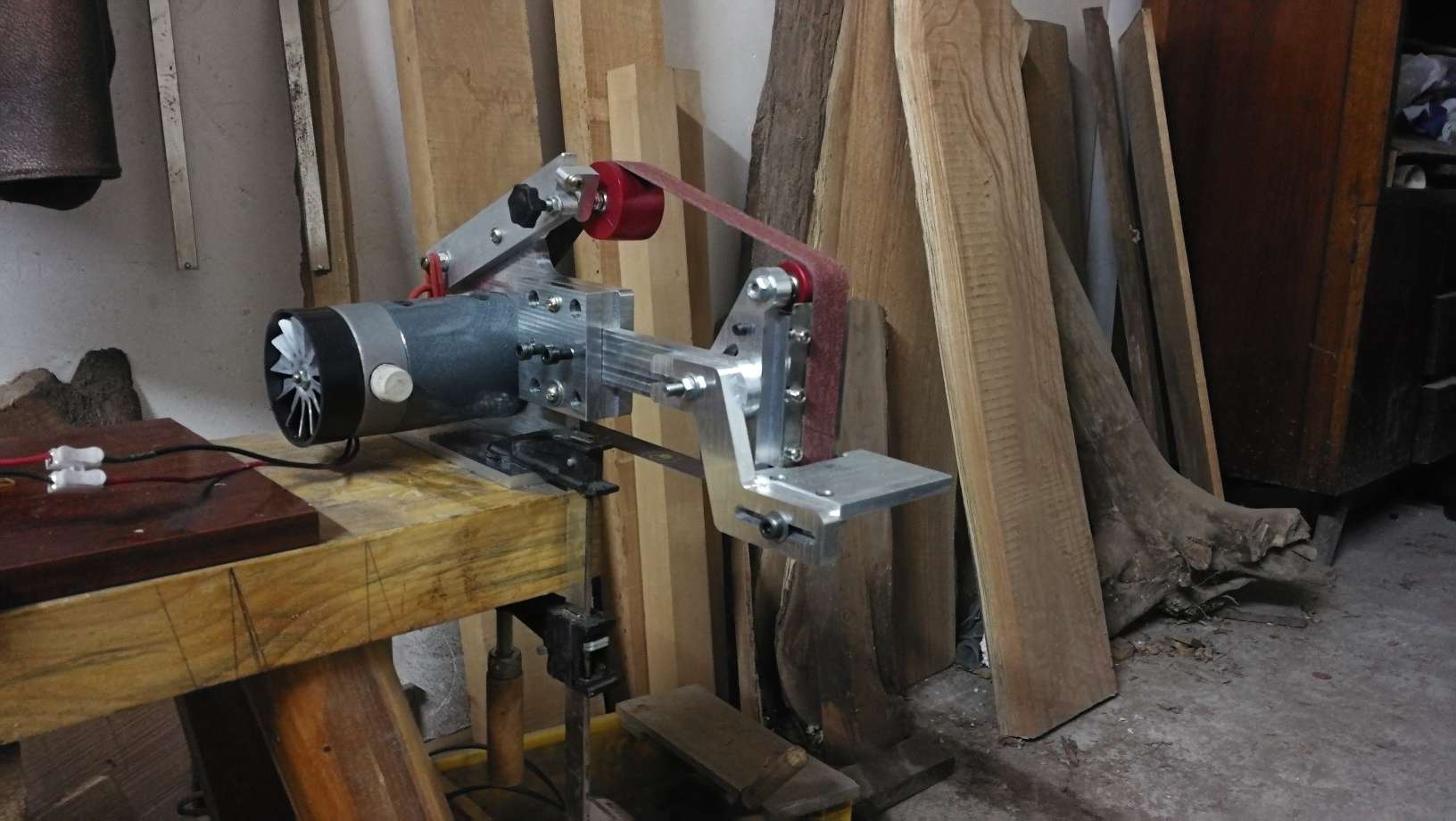

有了打磨背板，正式具备使用功能了，晚上到车库试了下，好大的灰。。。

来自安卓APP客户端

红土地1 · 发表于 2019-7-23 22:56:14

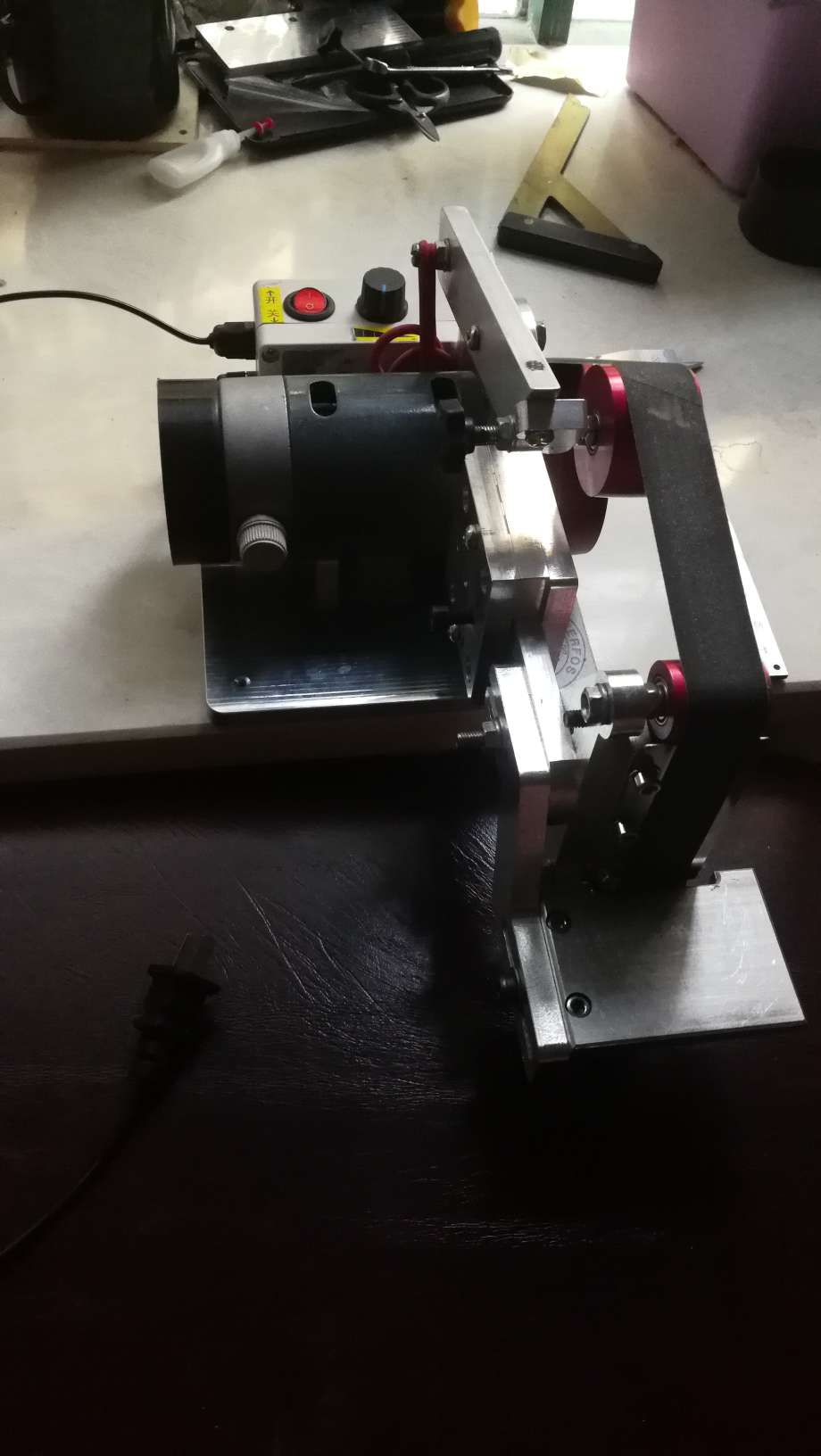

来个视频，劲不小，打磨速度超出预期不少

来自安卓APP客户端

红土地1 · 发表于 2019-7-24 19:39:41

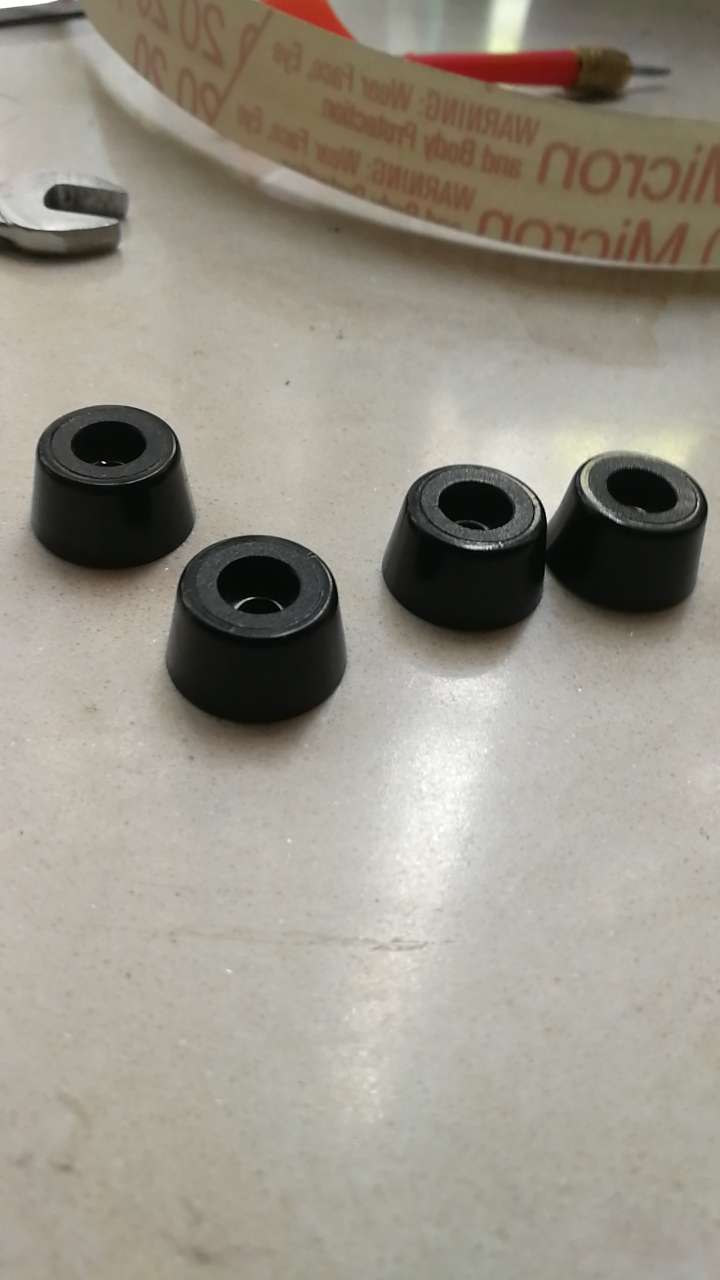

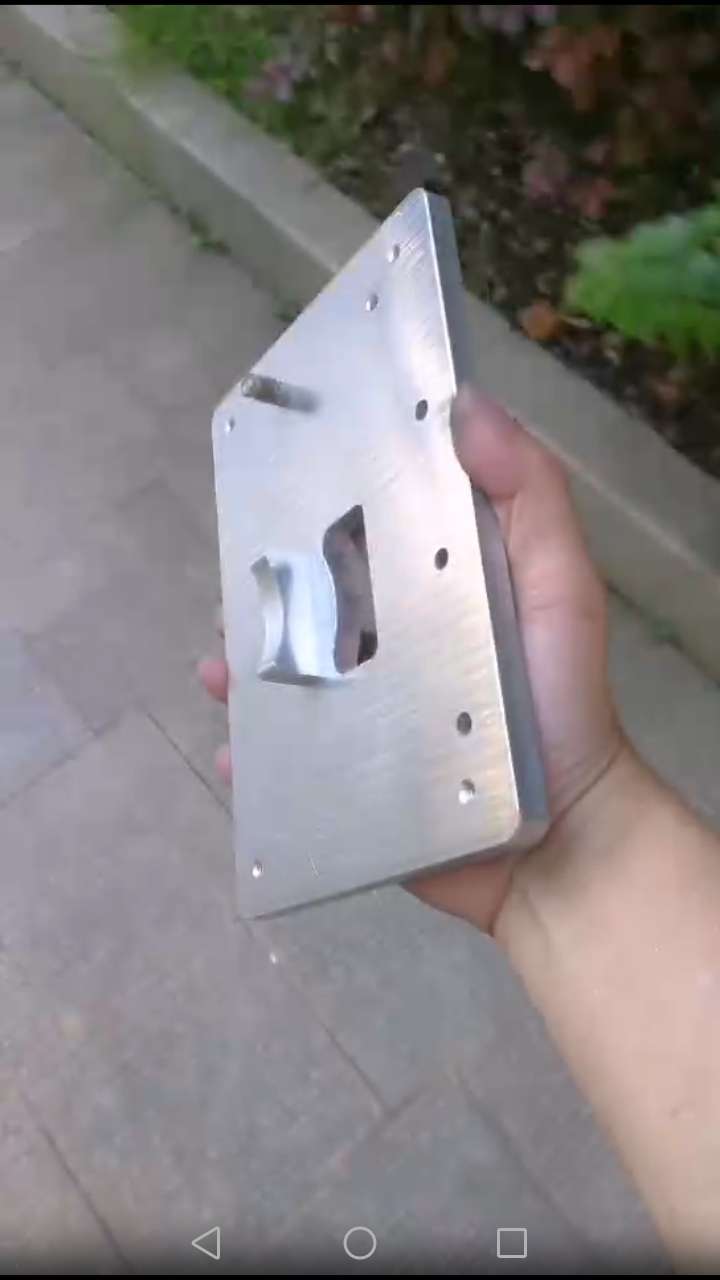

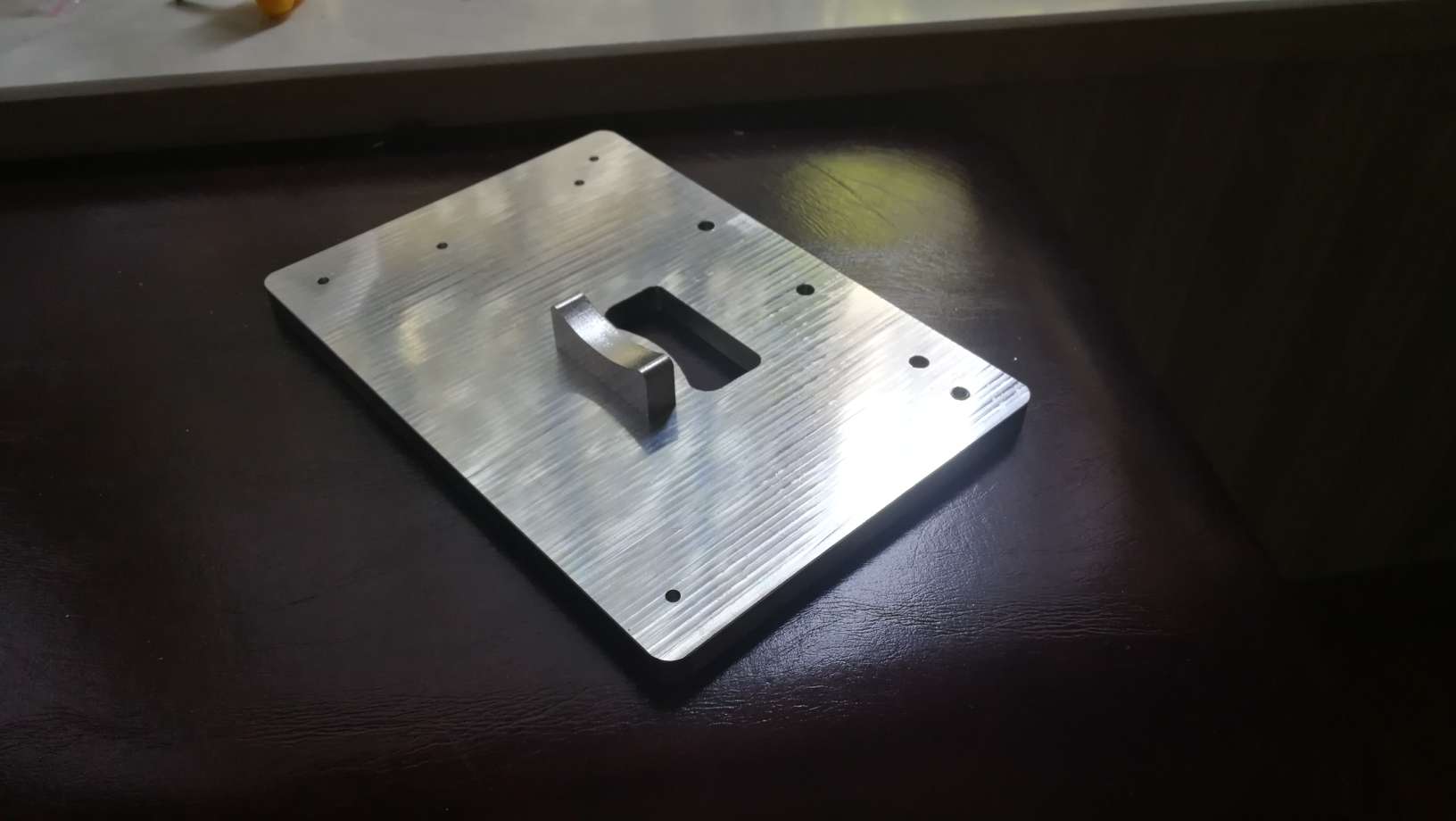

更一个，今天抽时间把底板做出来了，等过几天橡胶地脚到就收工

来自安卓APP客户端

sxyu98 · 发表于 2019-7-25 22:06:58

漂亮！规整！适用！

红土地1 · 发表于 2019-7-25 23:28:31

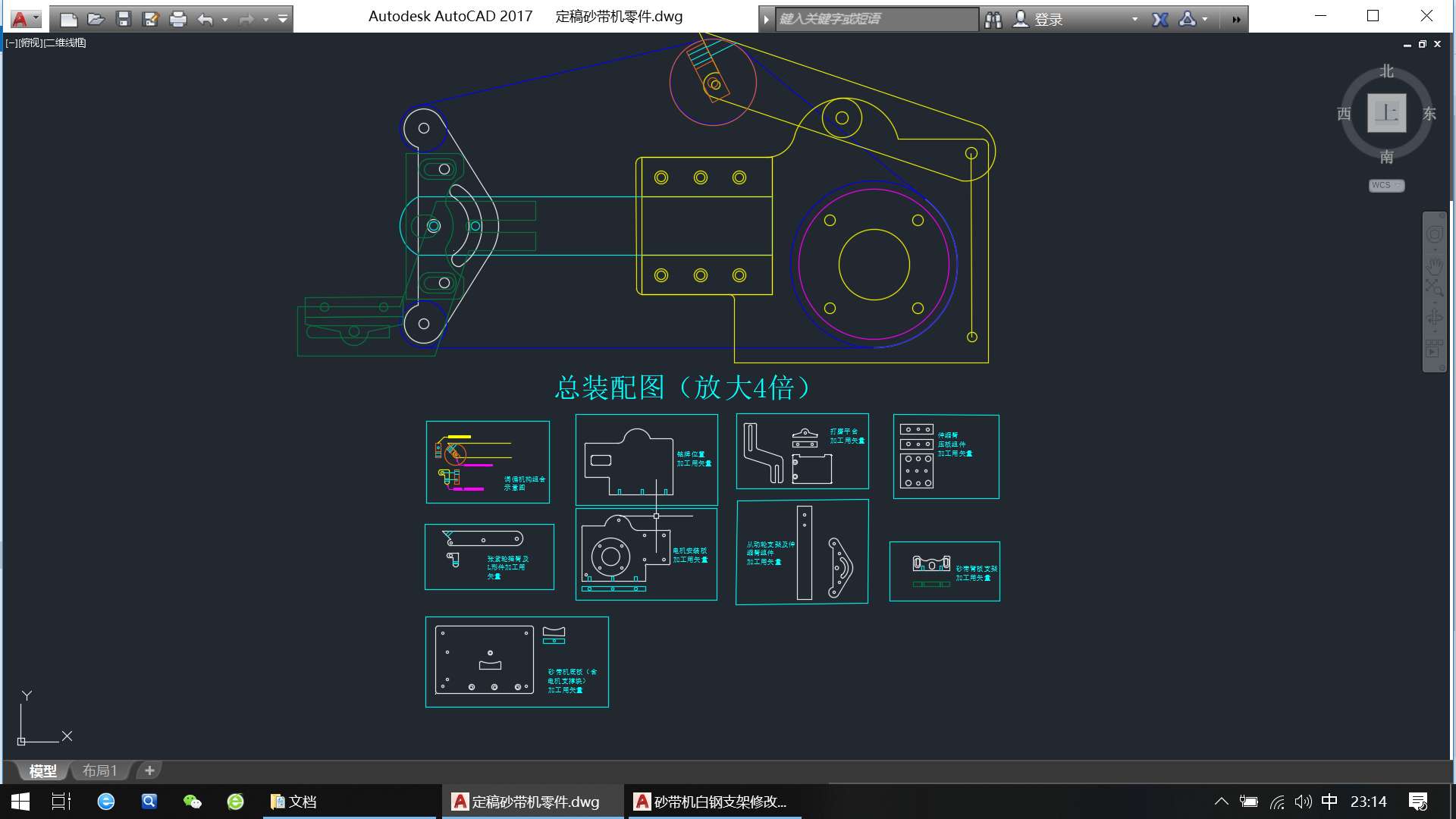

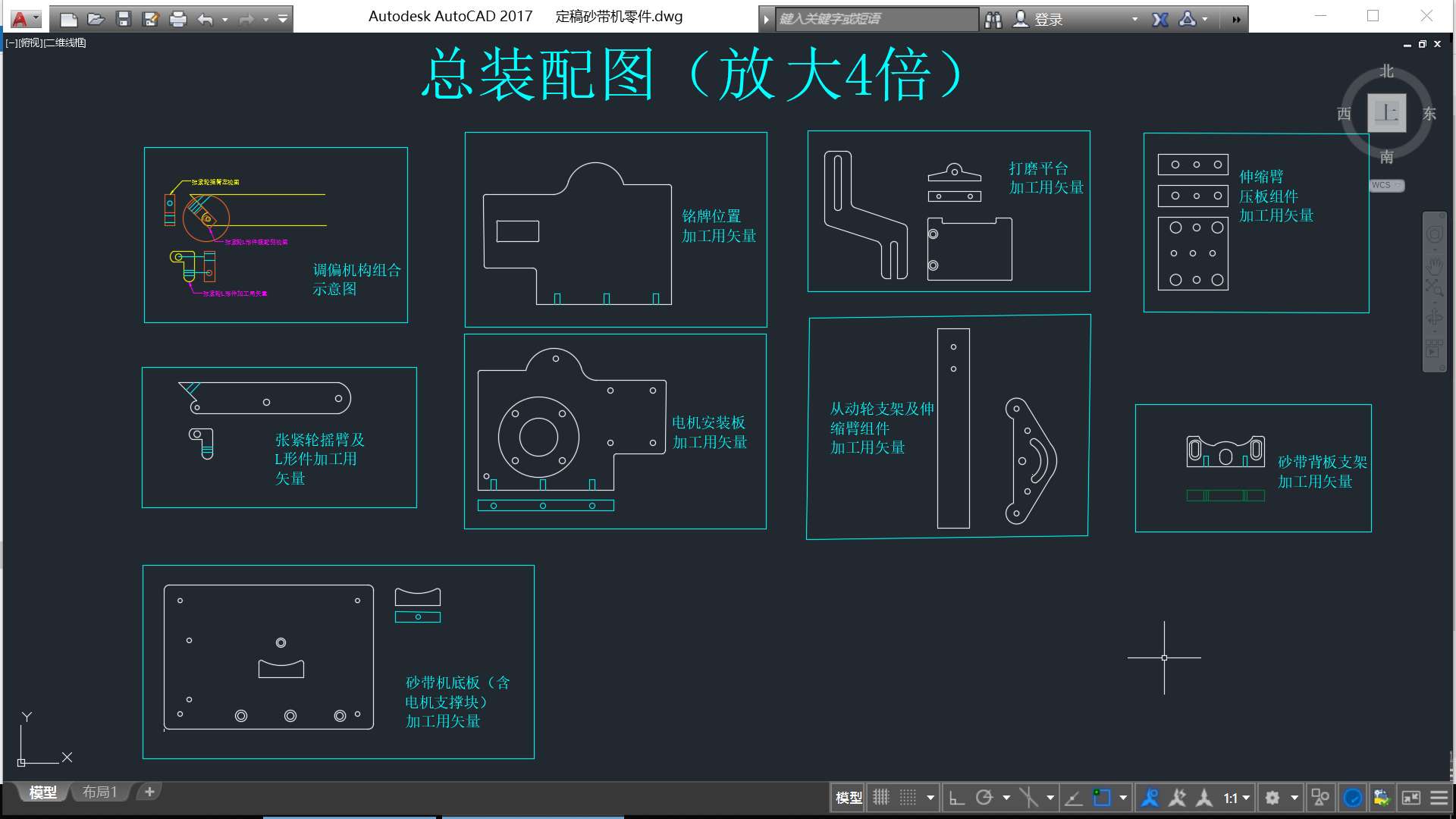

今天玩的项目是整理文件，把过程图清理干净，留下最终定稿的矢量并归置好。
业余计算机辅助制造真香！

来自安卓APP客户端

红土地1 · 发表于 2019-7-27 16:03:28

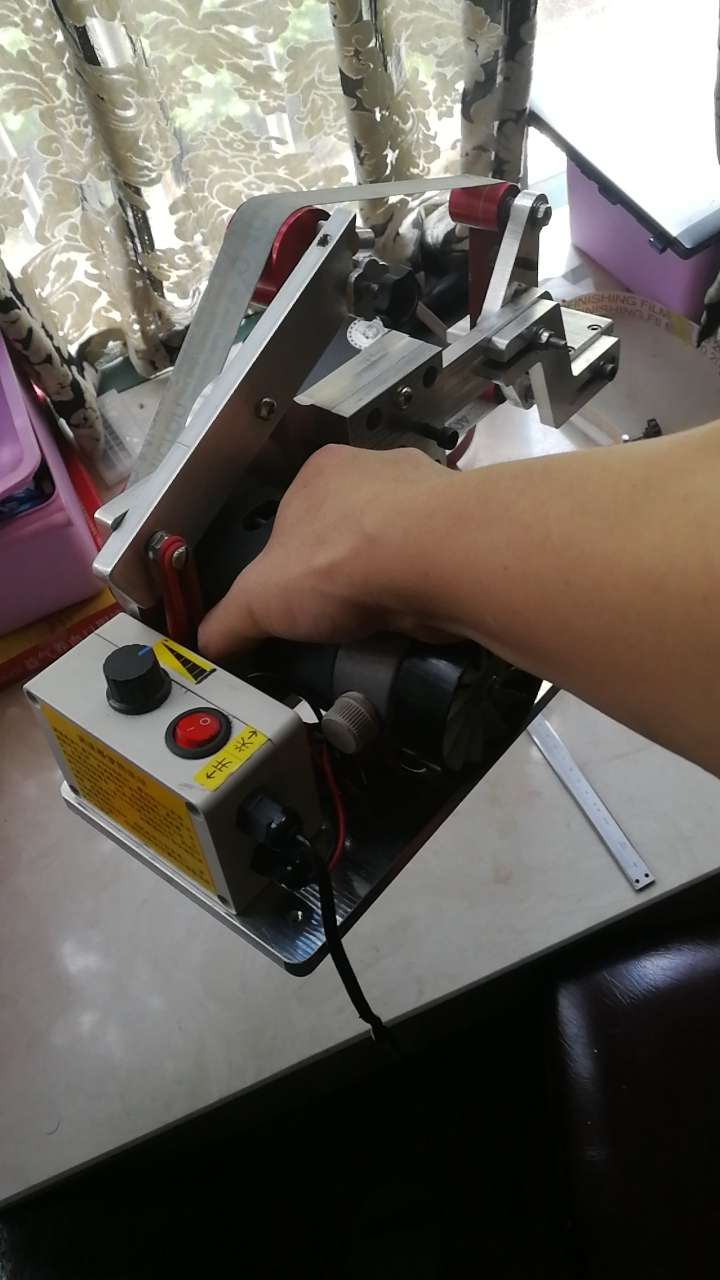

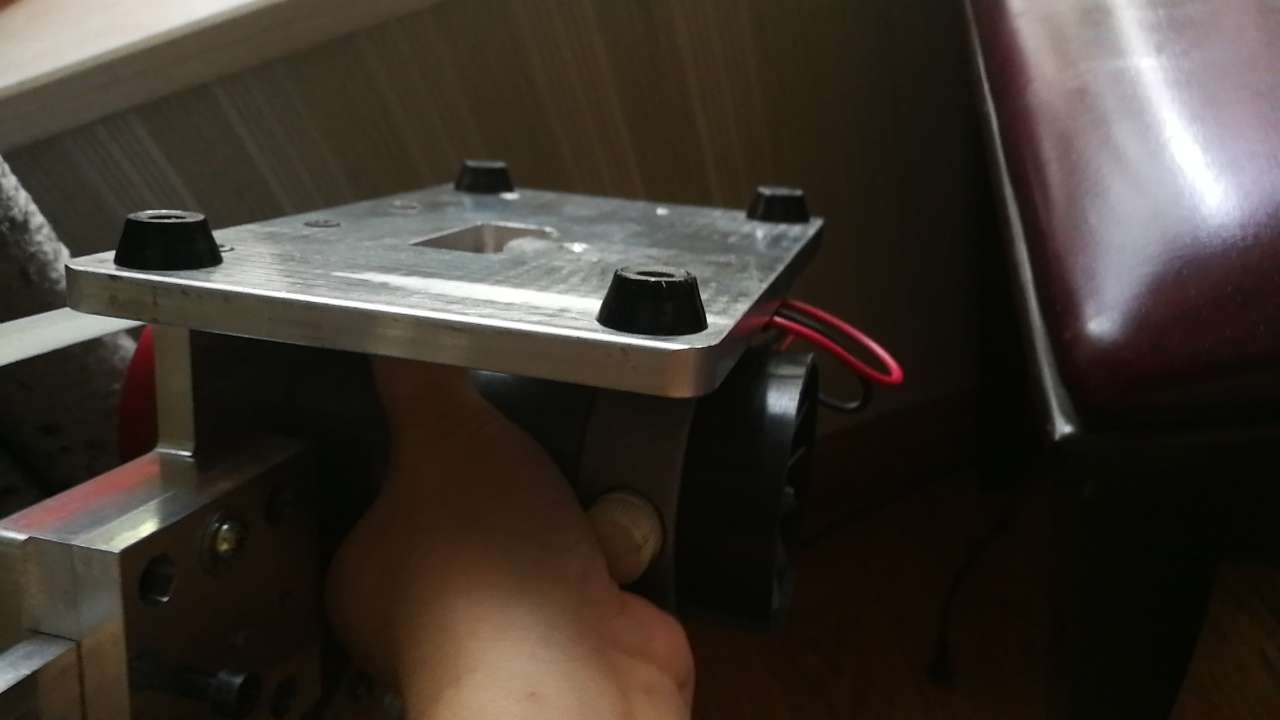

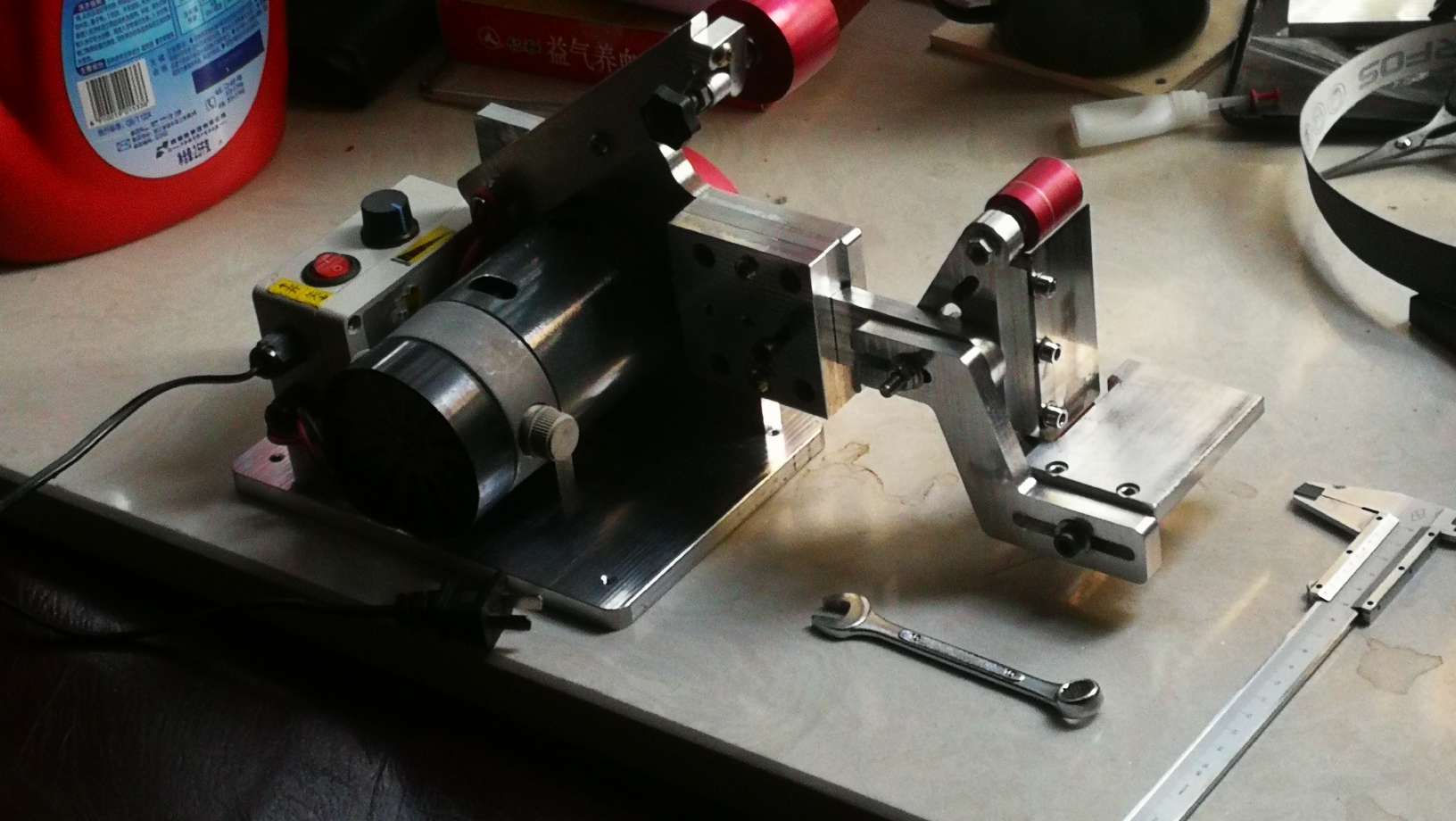

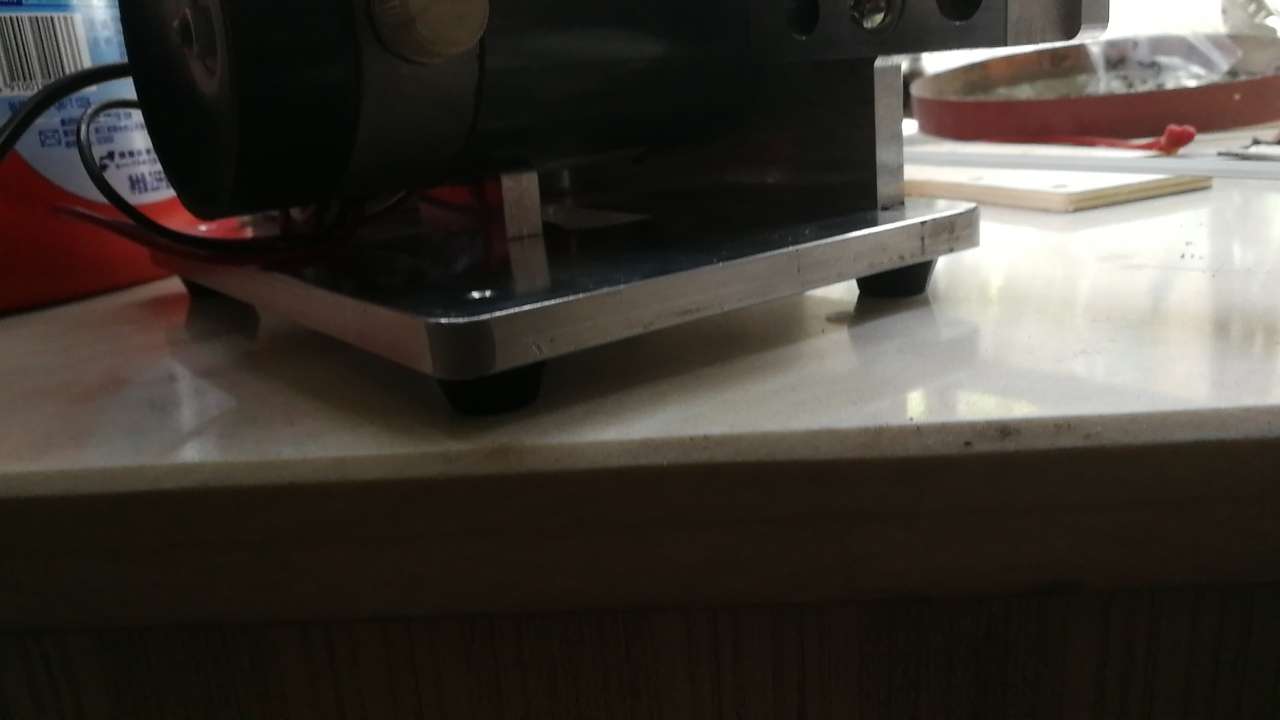

地脚到了，底板已经预留了5毫米安装丝孔，喝着茶轻松装上完工！

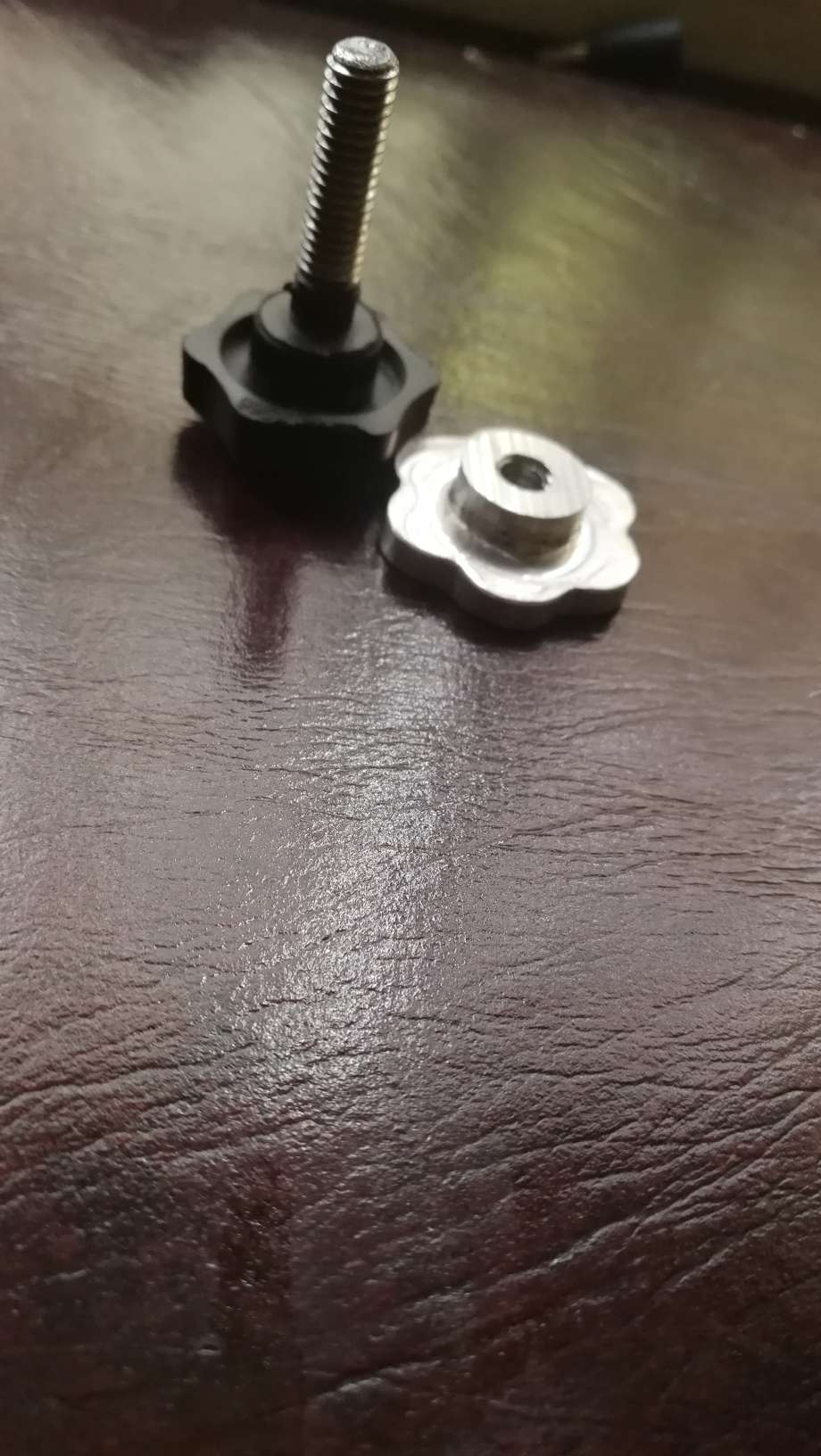

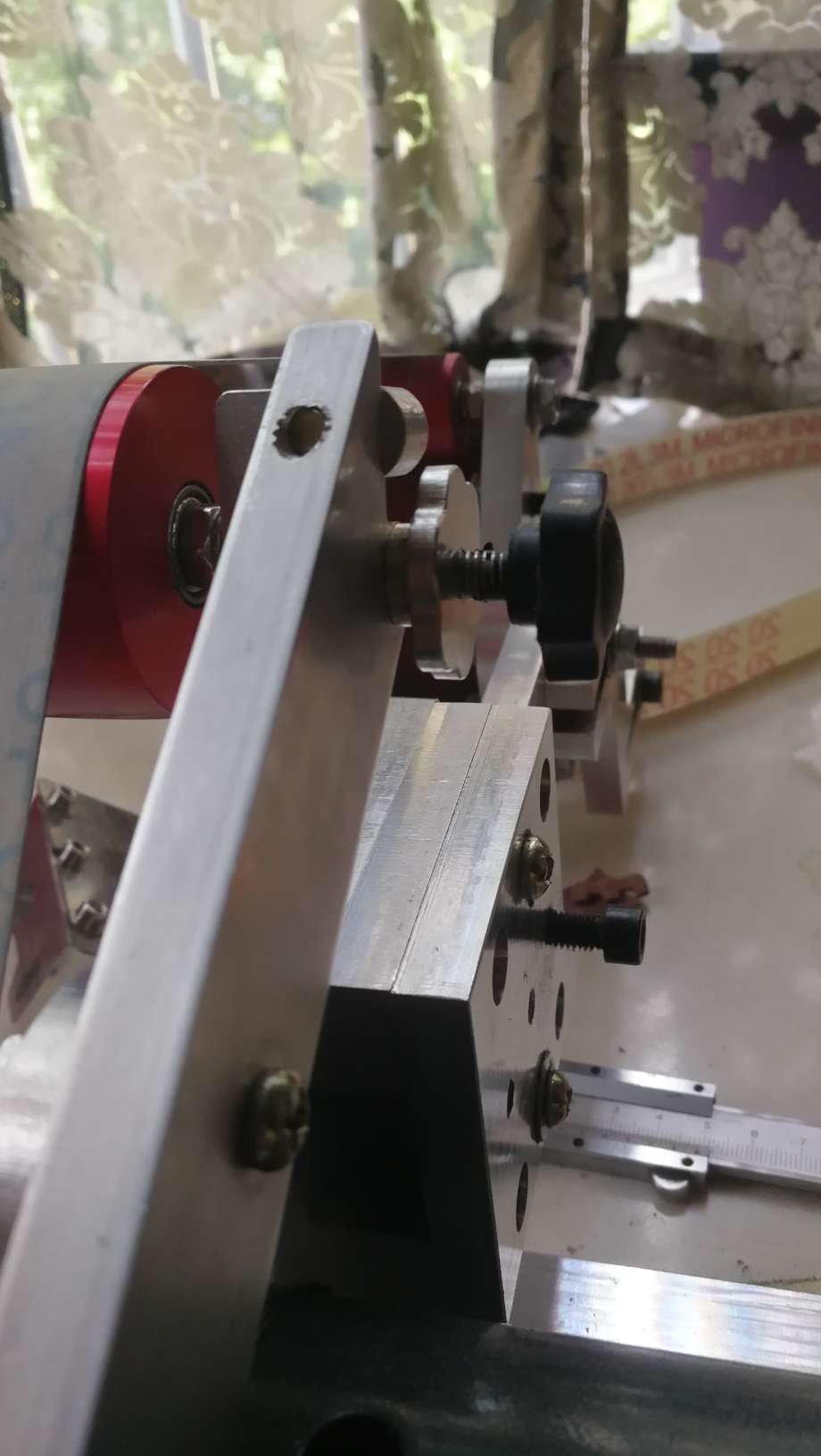

为了使用方便，调偏螺丝那用边角料做了个手拧锁紧螺母，用起来方便多了。
打磨背板也更新了，差不多就酱，其余附件有时间慢慢折腾

来自安卓APP客户端

露露琪琪 · 发表于 2019-7-27 16:09:19

有图纸没有？

来自安卓APP客户端

红土地1 · 发表于 2019-7-27 16:11:52

qjy_jack 发表于 2019-07-17 16:12' t7 v m+ f# b. `# z
。感觉，，，，这个料很足啊。。多少米可以搞定？

最后统计一下成本，供感兴趣的朋友参考:
10毫米铝板78元包邮（基本用完，还剩些边角碎料），电机＋调速器168元，红轮子140元，螺丝水电耗材刀具折旧满打满算50元，一共78+168+140+50 = 436元搞定。

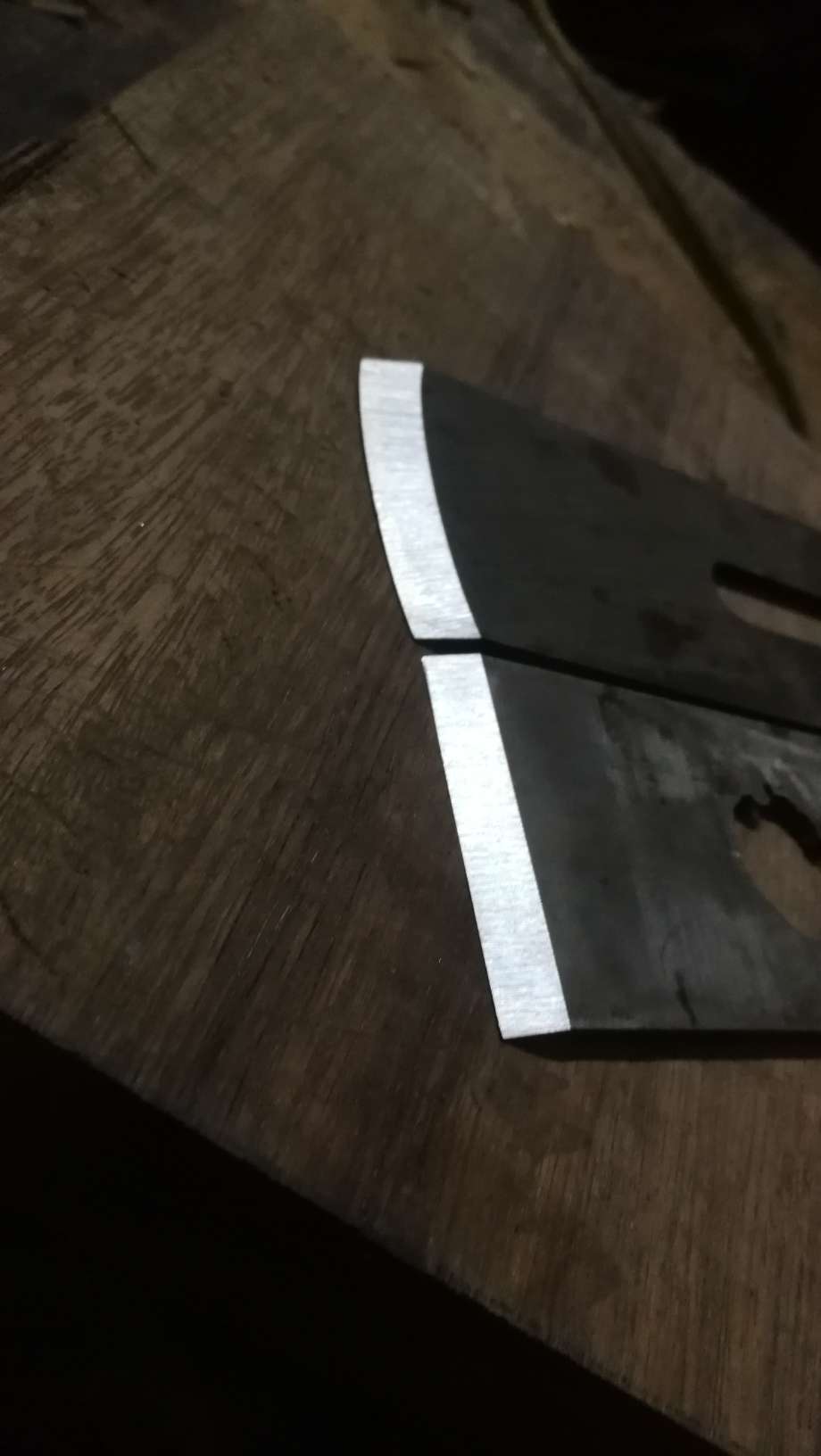

做之前抱着做个玩具的心态做的，试用后发现我去还真有点劲，多少能干点活这砂带机，磨个刨刃凿子分分钟的
