工坊升级，终于用上新大台锯了！

figust · 发表于 2019-7-15 00:35:33

我的大台锯的木箱至少在我木工房中静静待了3个月没动过了，到今天才空了拆箱、组装，并开始使用，可见，我这阶段有多繁（懒）忙（惰）。这个帖子内容不少，也许会成为我写得最长的帖子，我一直讨厌自己把事说得太多太长，但我只能尽量把每个环节涉及的图片和文字压缩地更精简。要是你还是觉得看帖麻烦，那就直接看视频吧。

本帖除了记录了安装全过程，还说了说检验及调教精度的方法，另外最后，也是我目前论坛上还没见过有人探讨过的一件事——锯片垂直升降比转摆升降到底好在哪？后者有何无论如何调教都不可克服的弱点？

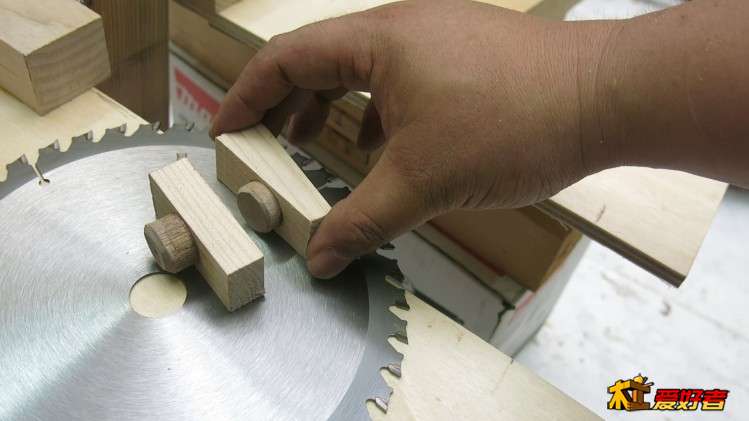

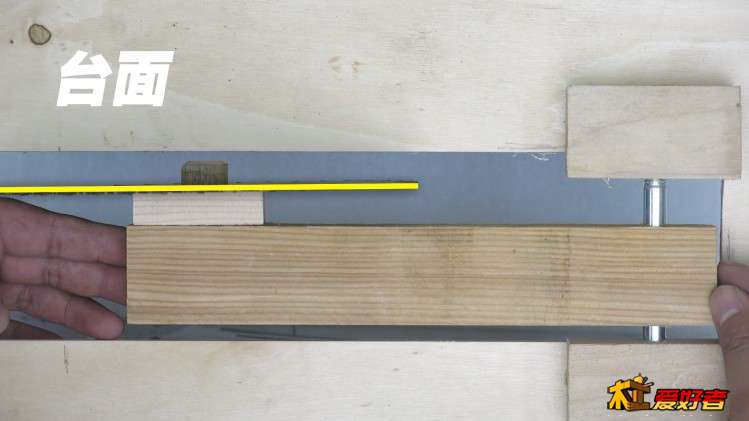

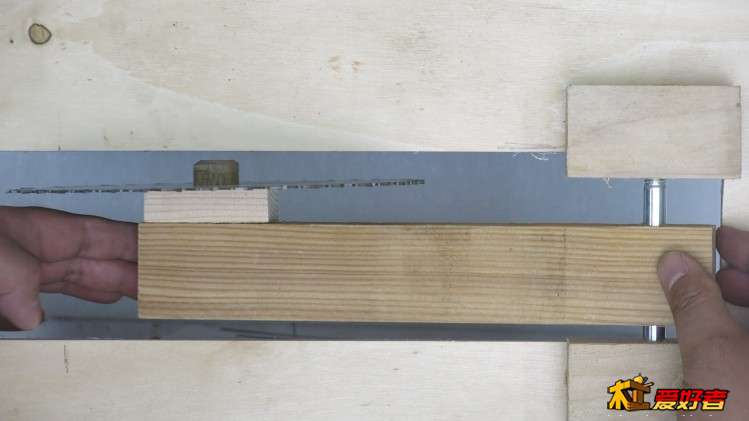

相信这个话题，很多人都挺感兴趣的，我特地做了个木制模型来演示说明，希望看到最后的朋友能get到其中的原理（嫌麻烦看不到最后的木友可以直接看视频）。

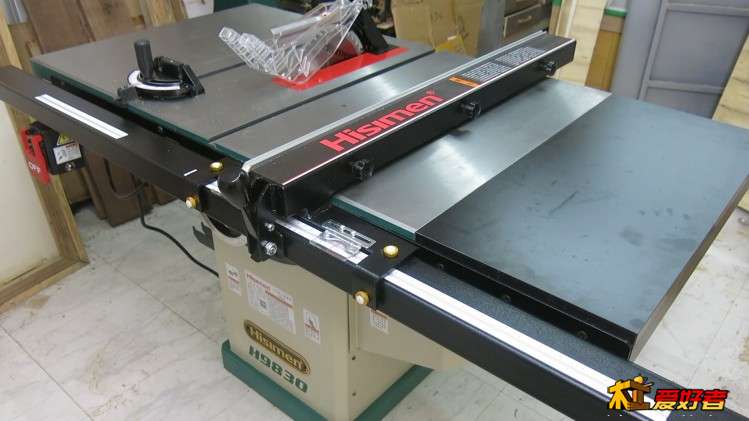

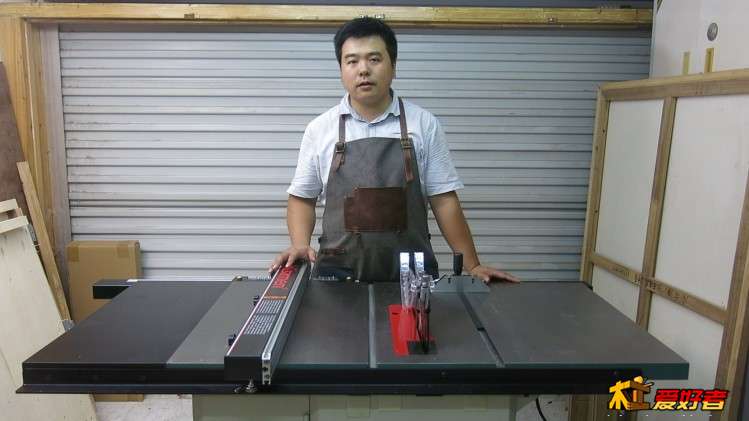

装配完工后的样子

百分表测法兰盘精度

垂直升降机构一个侧面

视频链接：https://v.youku.com/v_show/id_XNDI3Mjc0NDMwMA==.html

------------------------------------

开始正题 ↓

figust · 发表于 2019-7-15 00:43:47

本帖最后由 figust 于 2019-7-15 00:44 编辑

我需要先让机器落地，一个人让接近200公斤的主机转移到地面的话不能蛮干，

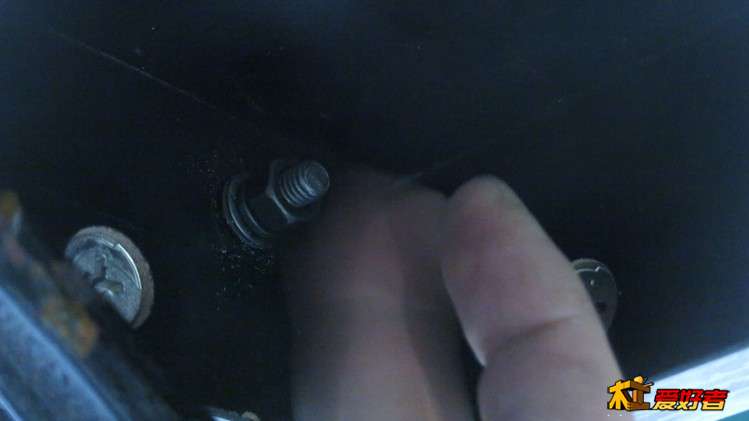

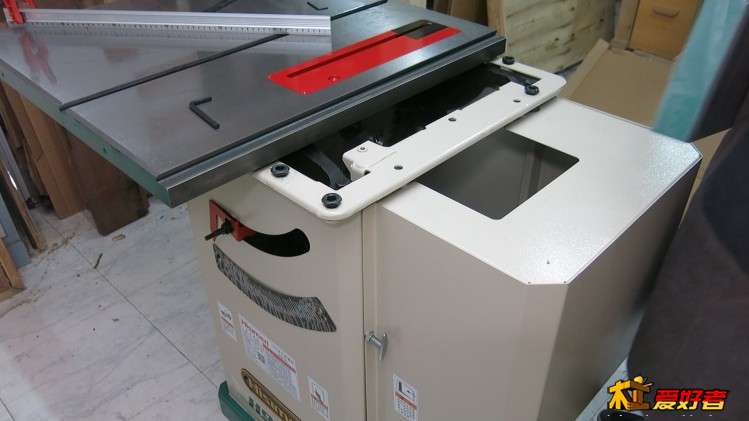

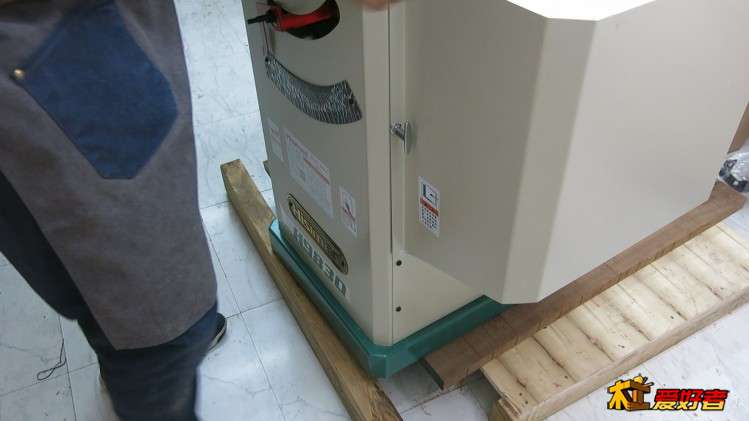

打开机箱侧面侧的保护罩，拆开底下挡板，在锯末隔离板下面，我得先卸下这四颗螺母，让机身与木托板分离。两侧用木头垫高，机身就脱离了木托板上固定螺栓，同时，让机器顺木头推下来。我先把刚拆下的挡板装回去。先一侧着地，脚踢开拖板，机器就能完全放下了。

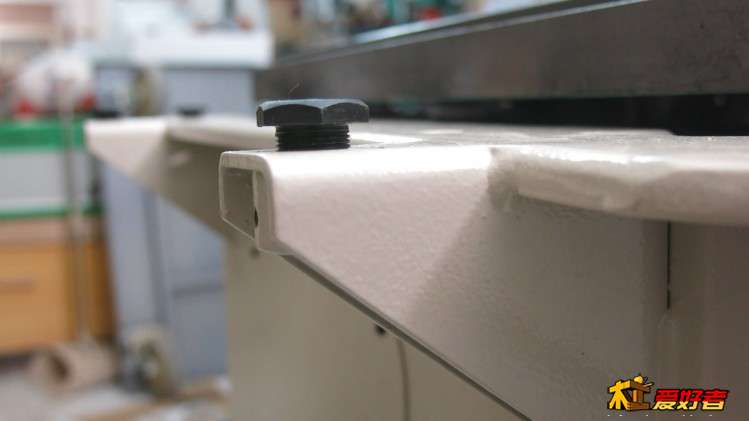

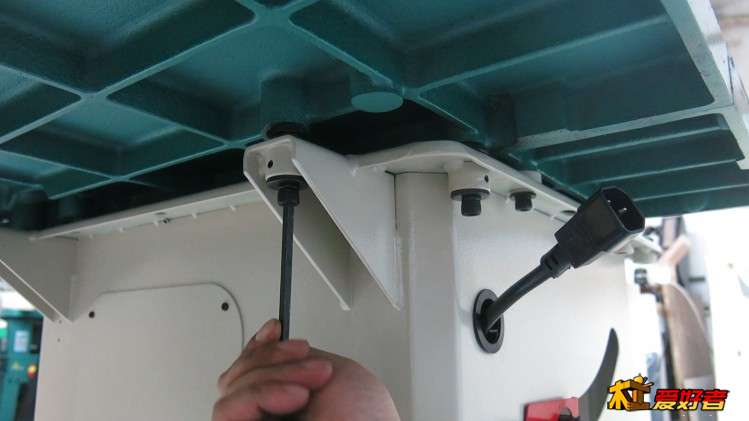

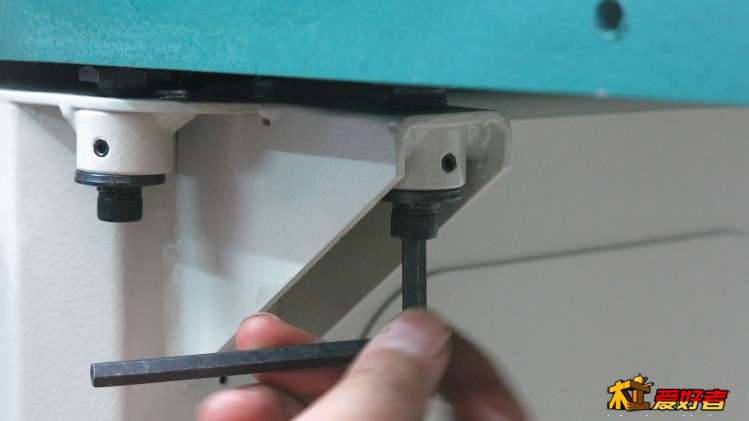

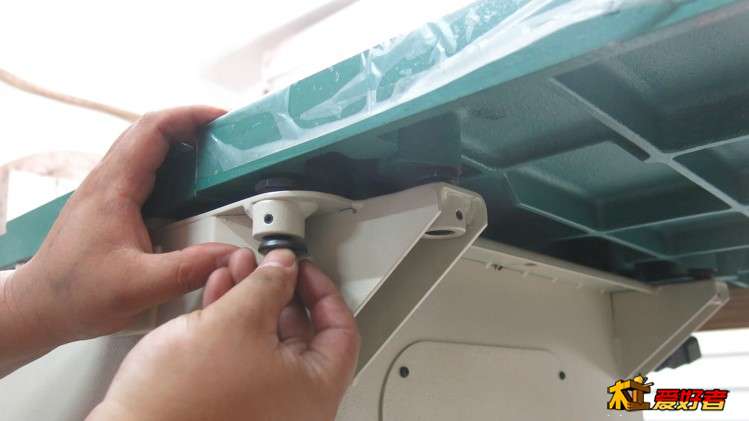

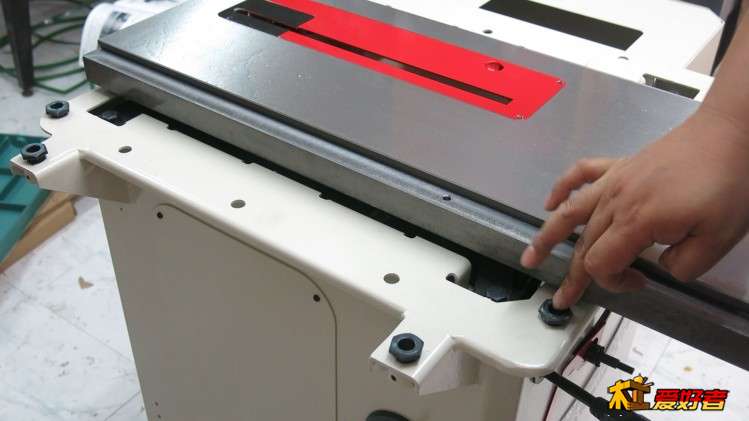

台锯的左右延伸的铸铁台面是独立包装的，每个延伸台面本身都很重，通过螺丝拧到机身顶部的两侧，螺丝从底部穿过这些带高低微调功能的底托拧紧台面。

这个承托副台面的底托，据厂家说都已经预先和主台面调平，这个凳装了之后再验证

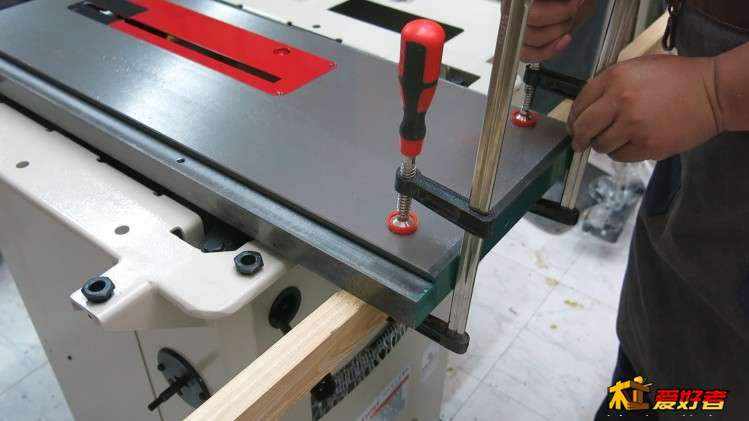

为了让自己能从容地装配台面，在机身前侧我在这里夹紧一根木头作来帮助我顺利操作。

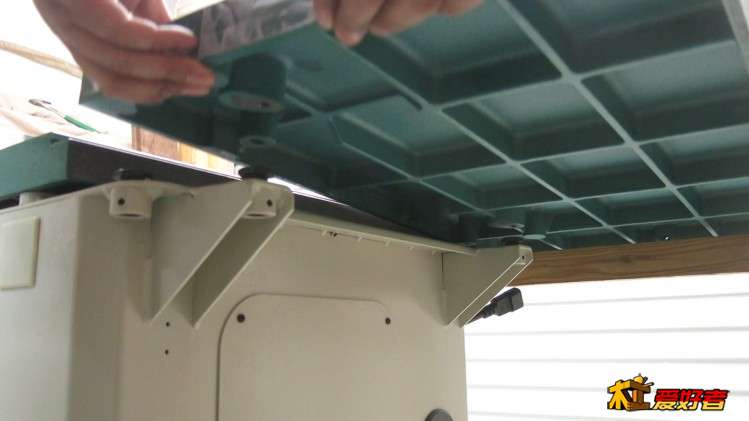

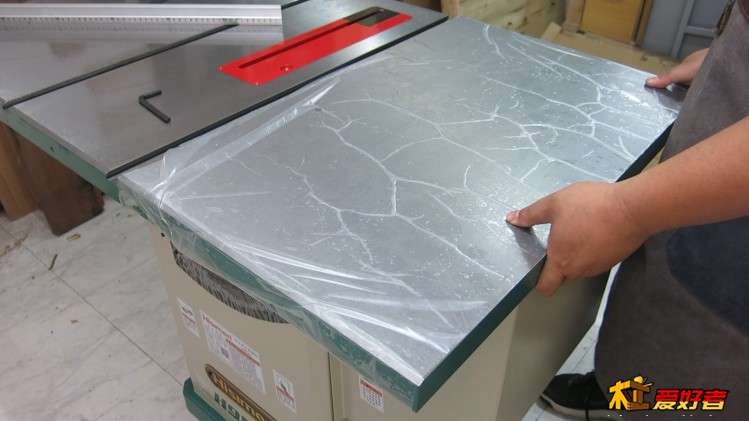

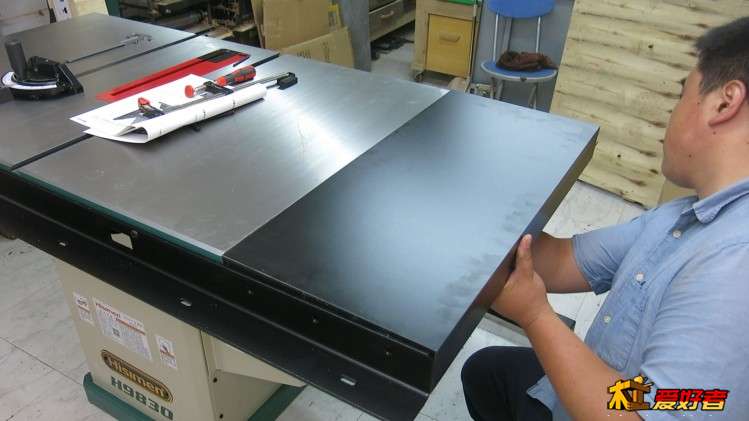

然后我把台面端上来，抵住主台面并对其，现在台面在被这根木头托着，不会掉落。哪怕另一侧只被主机托着一小部分，也不会掉下来。

为了以防有意外，我先把这一侧台面的两个固定螺丝旋上，虽然现在看到有高低落差，但只要你锁紧底部固定螺丝，自然就消灭了这个落差，那我就直接锁紧看台面是否齐平。

螺丝没拧紧时

拧紧

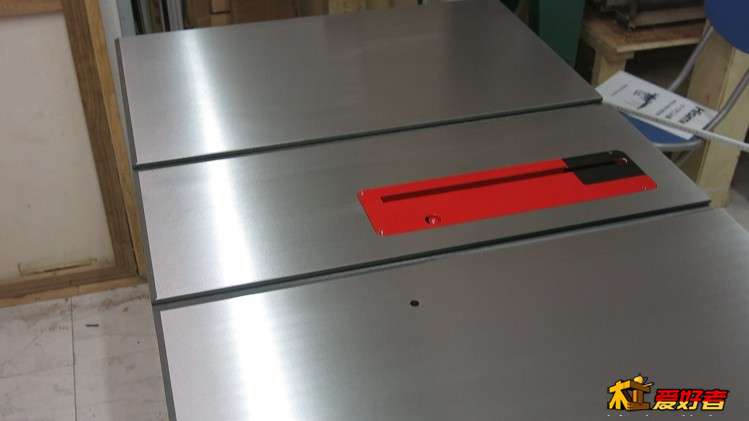

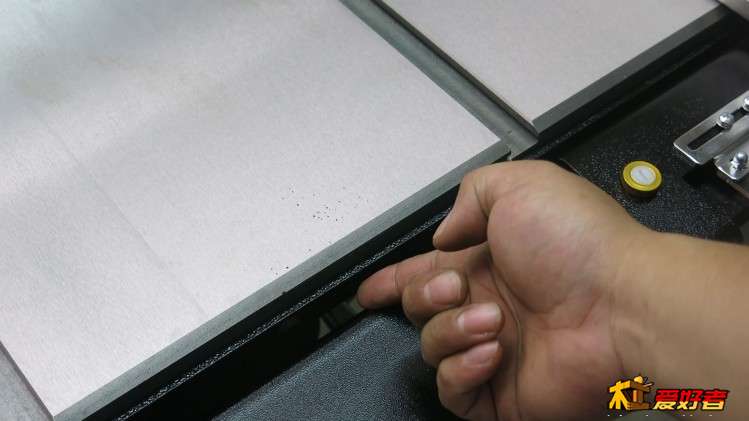

果然，副台面和主台面在一个平面上。

既然如此，我不用再调整微调底托，就直接拧紧另一侧的台面螺丝了。

经过实测，完全平整。

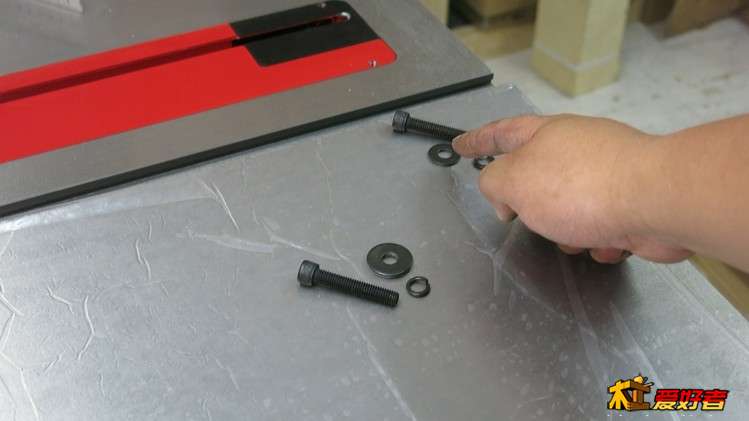

接着我直接开始安装台锯另一侧的台面，相信也已经被调平。这侧台面可以靠机身本身托住

但这侧台面底下的4颗固定螺丝中有一颗的垫片是小一号的，它是被用在一侧的狭窄的位置，所以垫片规格也需要变小。

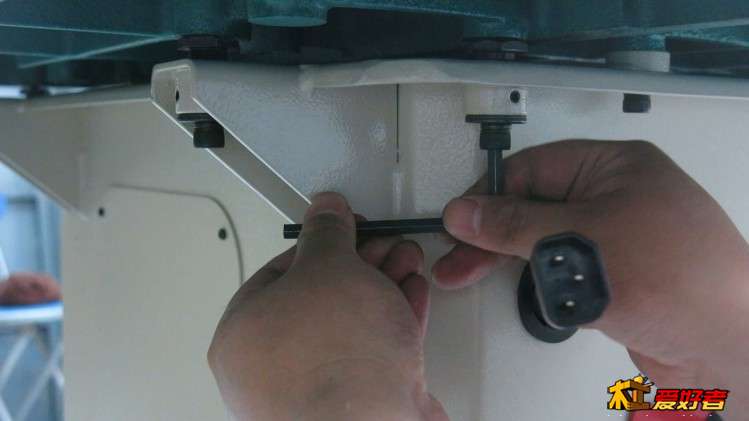

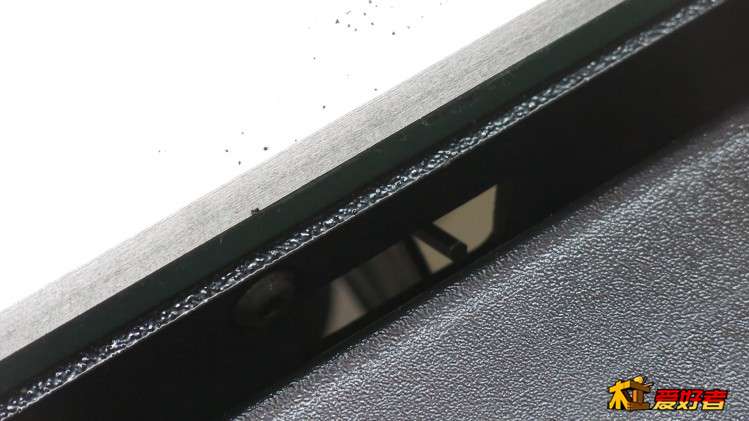

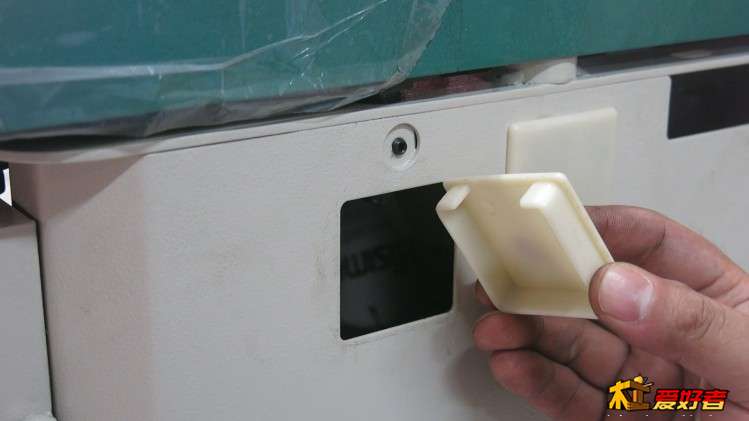

但你可以开扇窗，从窗外拧紧这颗台面的固定螺丝。

接着把另外几颗都拧上，最后盖上塑料盖板关好窗。

挺好的，厂家都帮你调平了，你就省了这份心了。

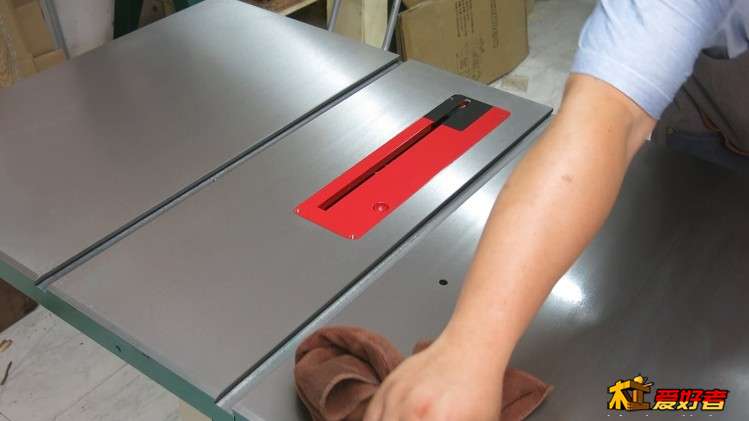

防锈油一定要擦掉，时间一长会干结，那就得用刀铲了。再喷一遍wd40防锈剂，wd40是干性挥发剂，非常适合工件在铸铁表面滑动。

发出金属的寒光，舒服，我知道今后可能会不可避免地出现锈斑，但今天我可以用来养养眼

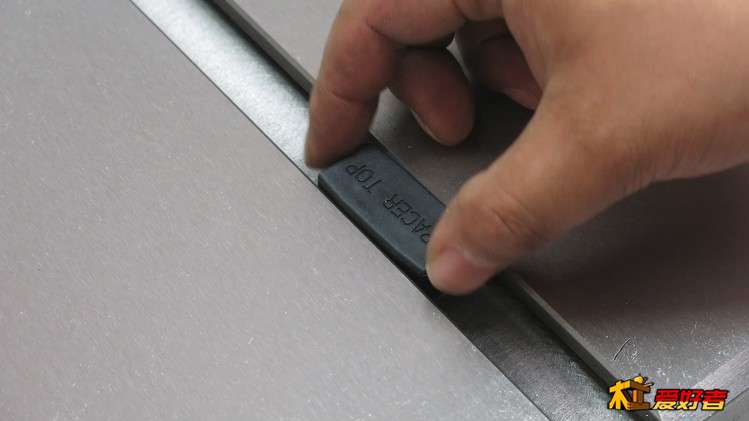

这两个是厂家自带的台面滑槽间隔块，可以通过调整副台面来获得前后一致的滑槽宽度

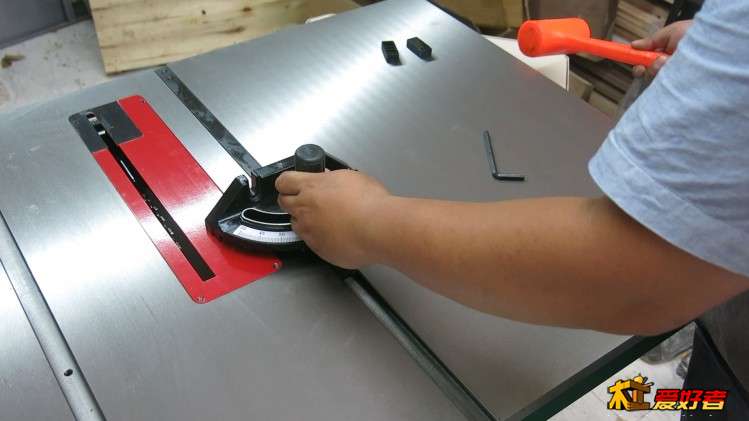

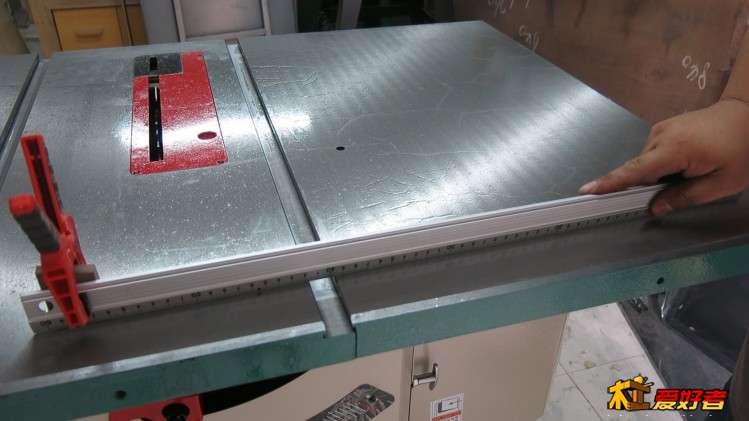

但我本人更喜欢用推把直接感受滑槽的宽度是否合适，在操作前需要先松开台面固定螺丝。橡胶锤敲击副台面外侧，调节滑槽宽度，不断滑动推把，来感受滑槽前后的顺畅度是否趋于一致。这是你实际使用时所需的感受，比通过用间隔块来设定更直接。我不喜欢太紧，略微留有余量，而实际也不至于有眶量，对木工操作而言我认为足够了。

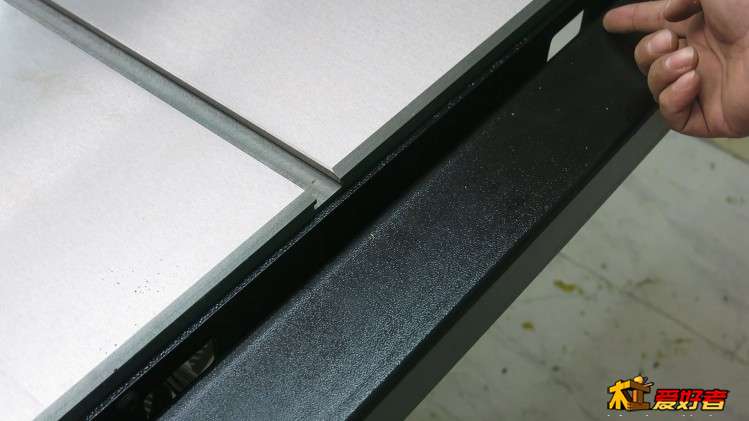

滑槽调节到位后，就能再次锁紧太面了。侧面两端也要留意和主台面保持齐平。

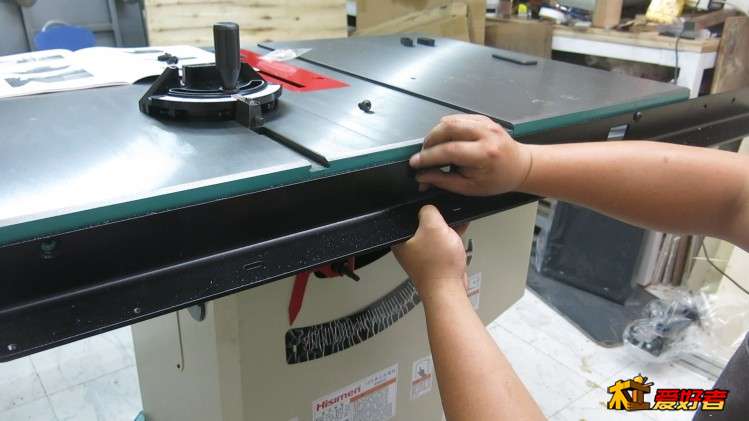

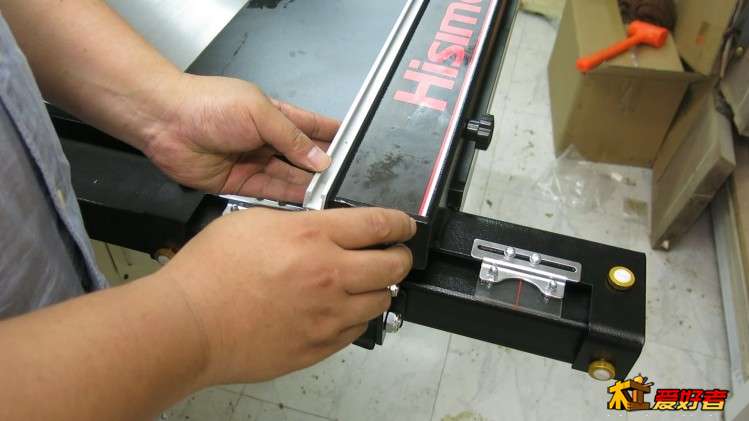

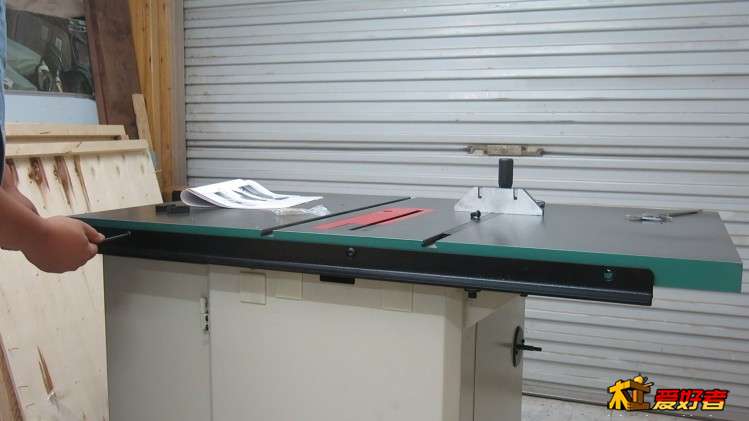

接着是装靠山滑动前后导轨，导轨很长是分开包装。两个角铁，一根方管，但壁厚很足，所以分量不轻。先把大的角铁固定到台锯的前侧，就是你操作者战立的这侧，先不要着急拧紧，还要调平。但也不要有眶量，会影响调平精准度。

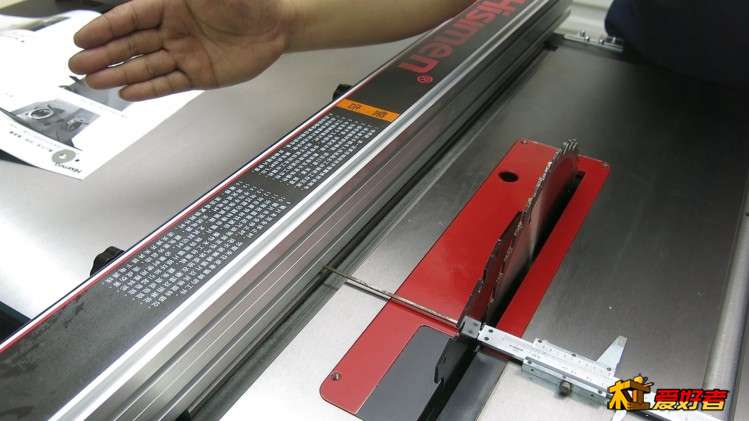

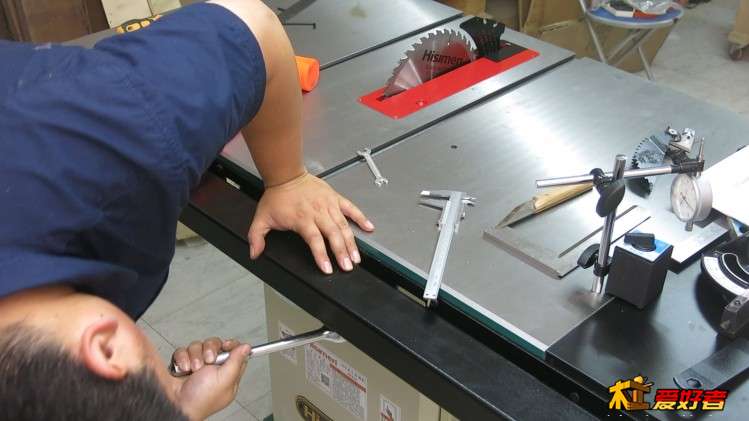

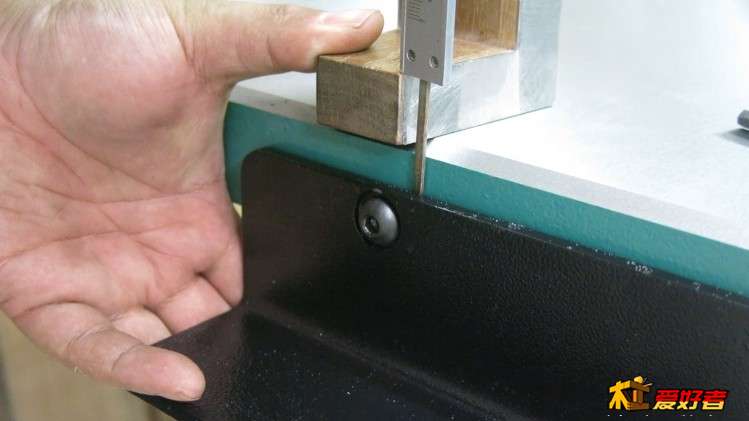

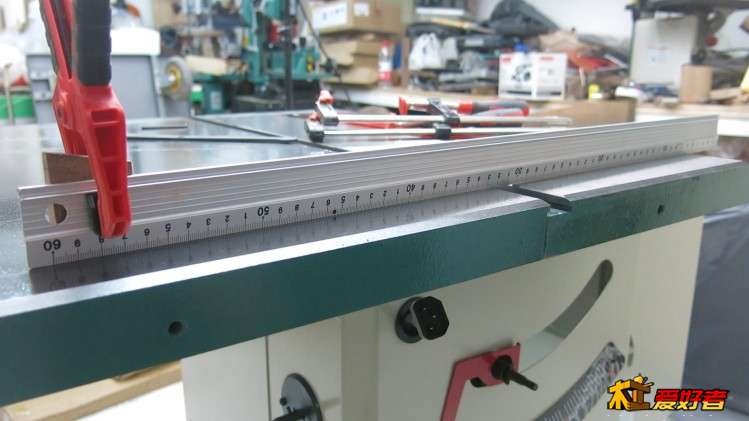

游标卡尺测下深度，不过这里有个斜坡，为更好的测量，我拿一个带磁吸的燕尾规垫着，这就方便测准深度了。再用这个深度去测另一头，有一点落差，抬高角铁，到位后拧紧，通过反复确认左右等高后，就彻底锁死紧固螺丝。

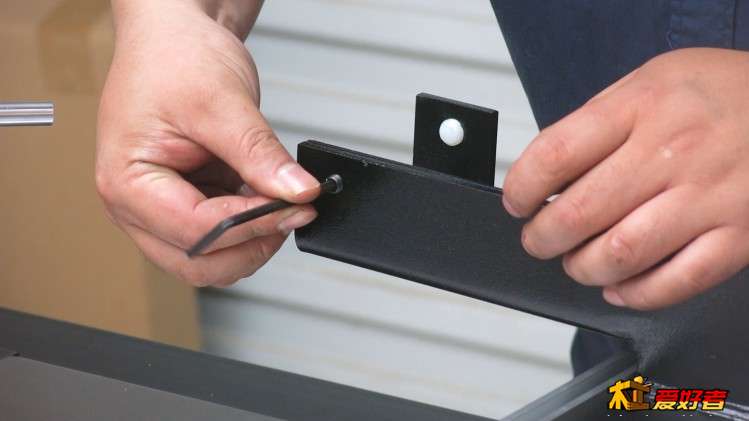

小一号的角铁是后导轨，装台锯后面，为了方便自己一个装，不用端平了再装，我先旋入中间这颗螺丝，这样就有了个中心支撑点，再抬平，就再把余下的螺丝都拧上，同样需要用游标卡尺对两头进行调平，确认无误差后，就全部拧紧。

接着我要装的是木质延伸台面，是在一侧铸铁副台面的外侧。为什么我等到现在才装呢，因为它是固定在靠山的前后轨道上的。

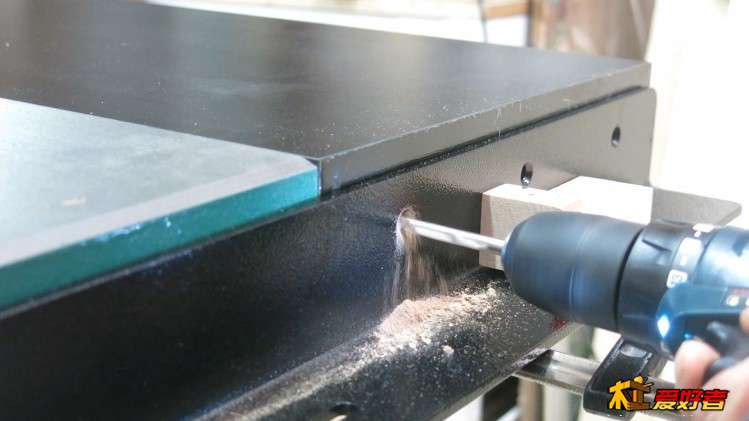

木质台面的固定孔是6毫米规格，需要自己打。

先手动拧，都打完孔塞入螺丝后，再用扳手拧紧。

最后装装夹靠山用的方管轨道。

固定时也要注意它和台面边缘的空隙左右应该是等距的。

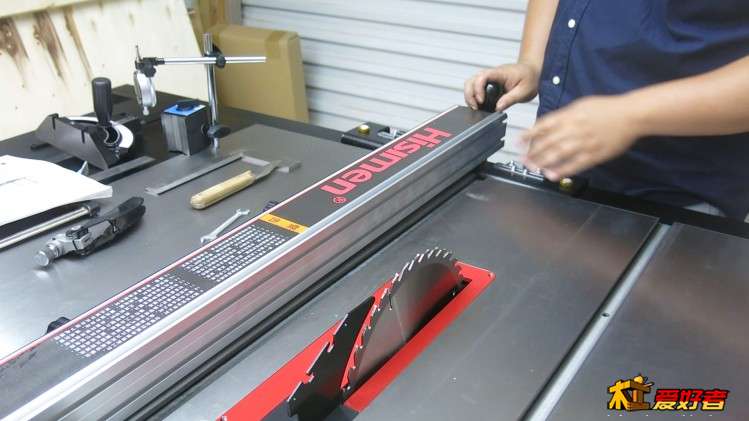

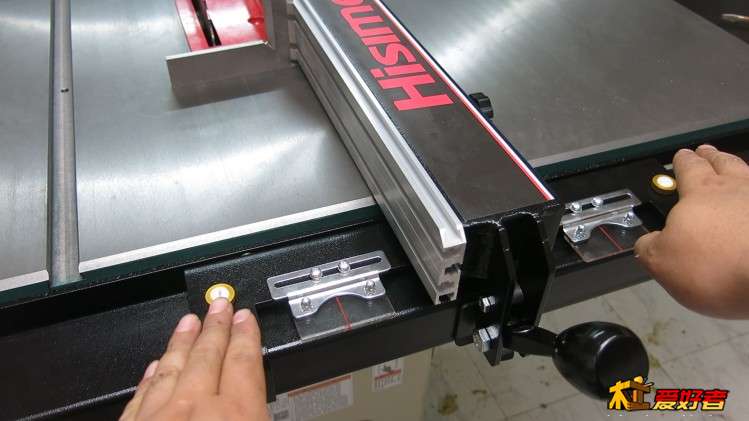

放入靠山，下压把手锁住靠山，松开左右移动，很顺滑。

figust · 发表于 2019-7-15 00:52:38

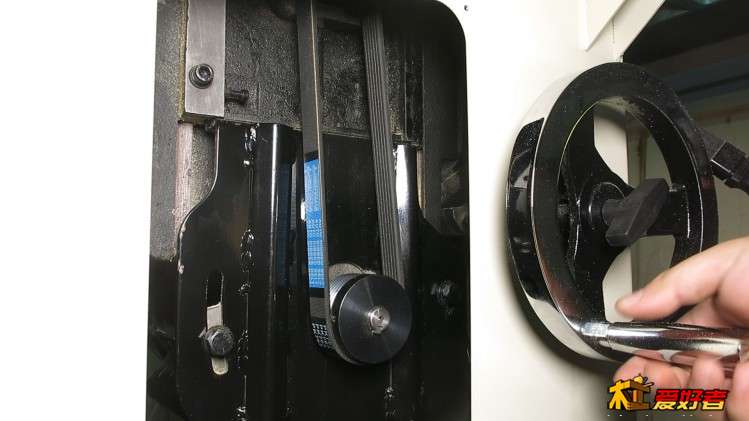

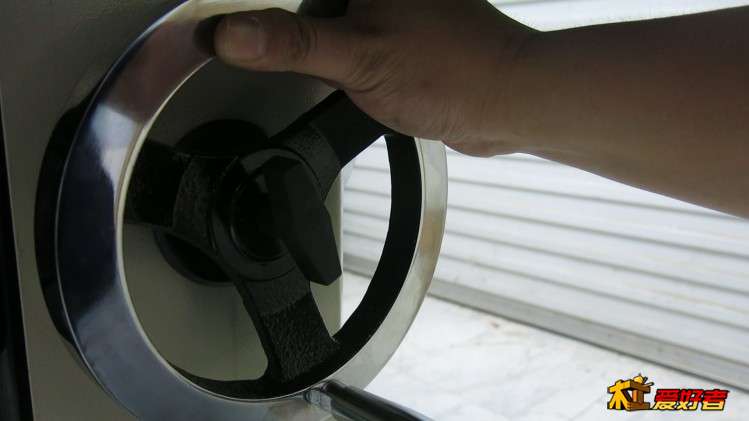

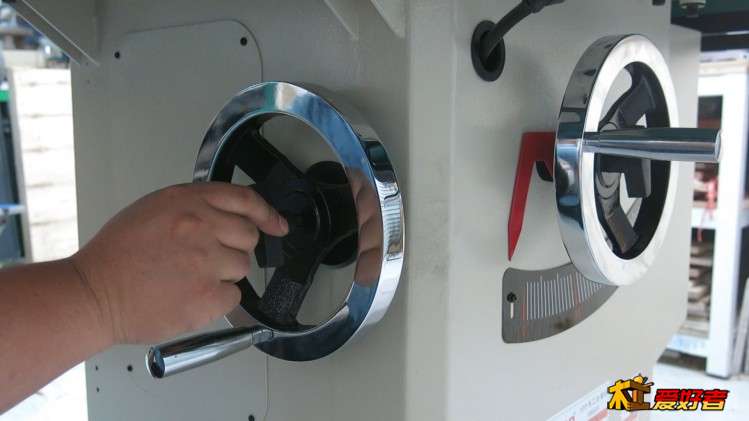

再安装两个手轮，手轮作了镀铬处理，背后有个销子是和手轮固定孔背面的卡槽对位装入。这个手轮是负责锯片升降的。旋上手轮锁紧把手。

侧面这个则负责锯片0-45度倾角的调节。顺时针摇动手轮。

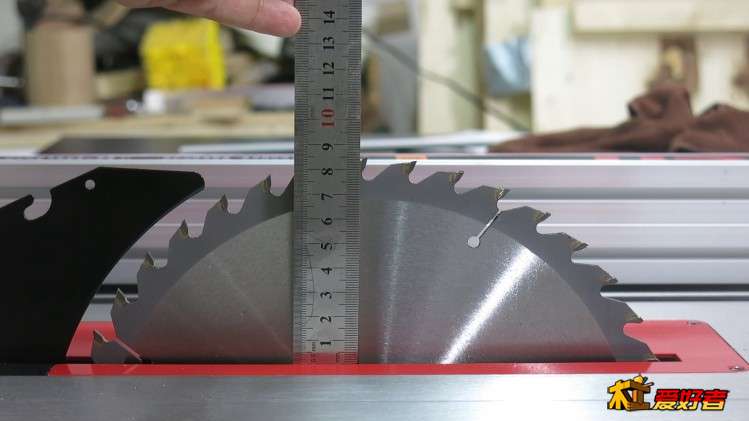

用10寸的锯片最高实际可切8.5厘米高

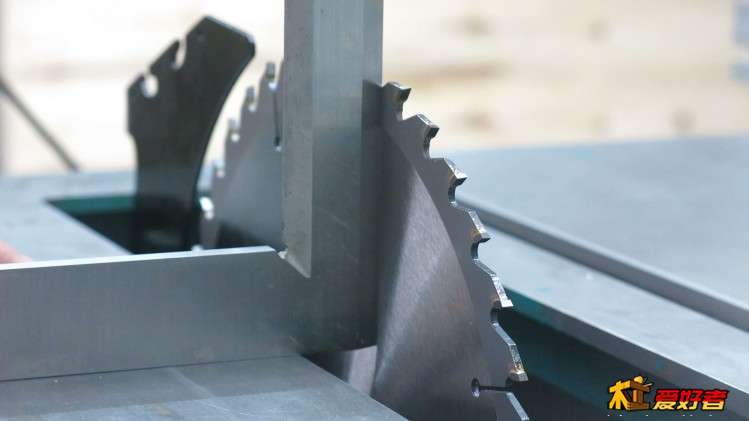

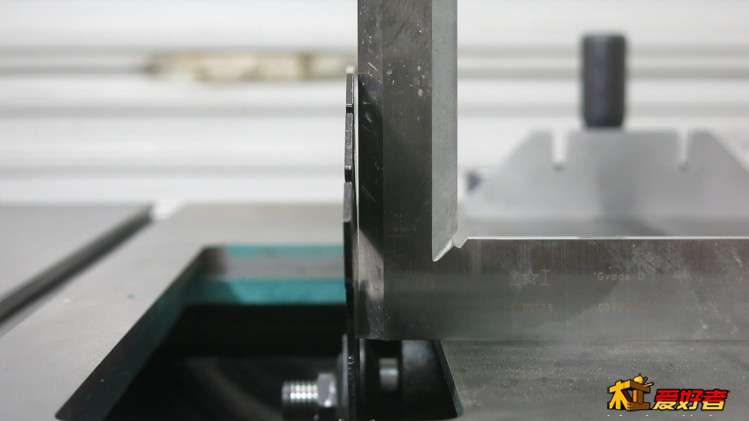

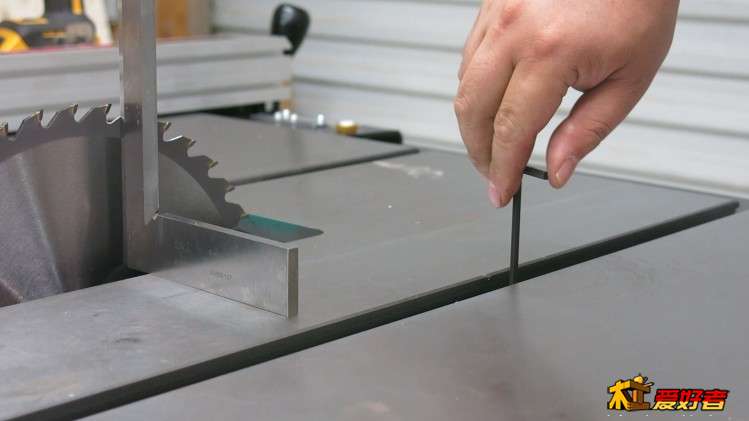

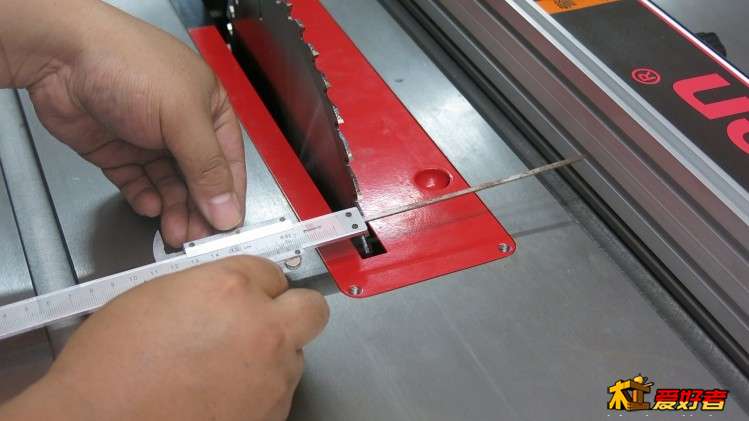

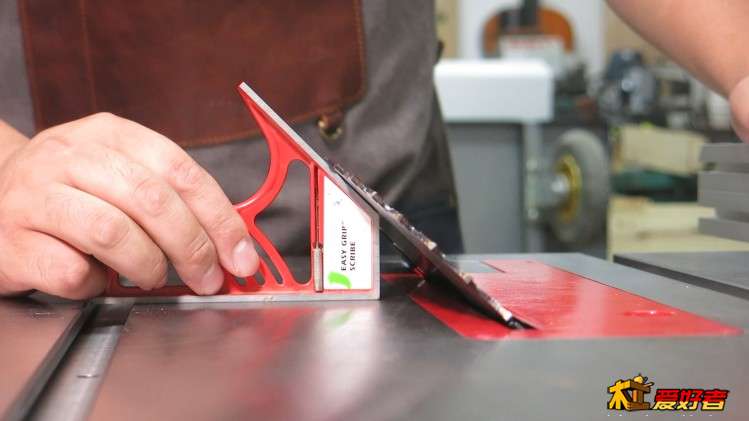

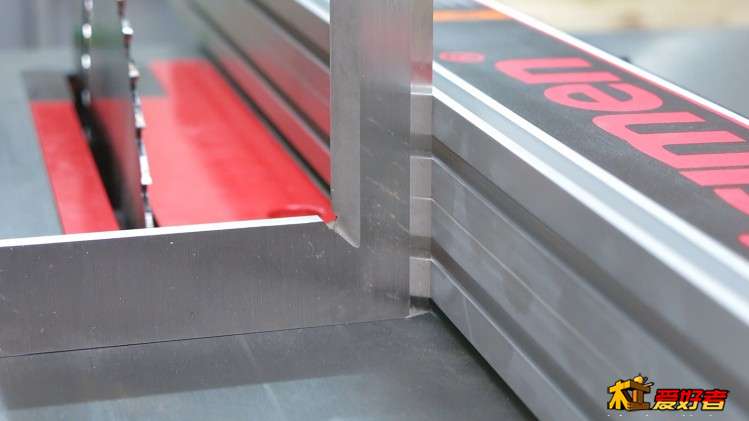

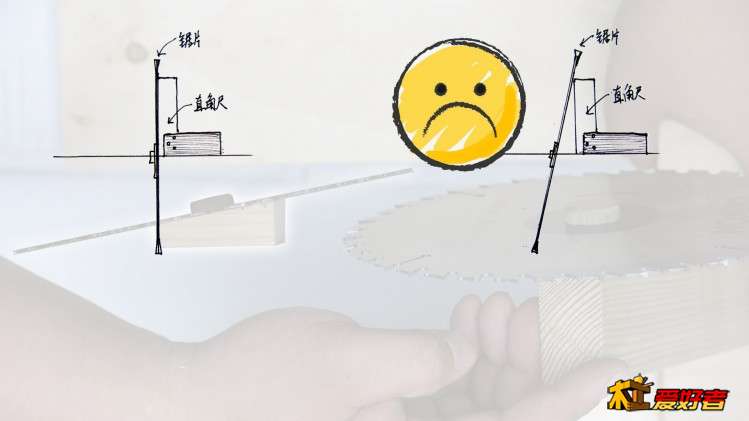

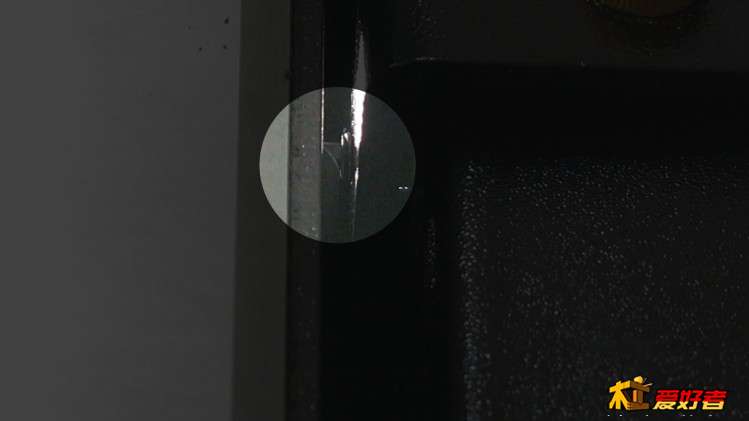

用直角刀口尺对一下目前的锯片垂直度。略微有一丝缝隙。

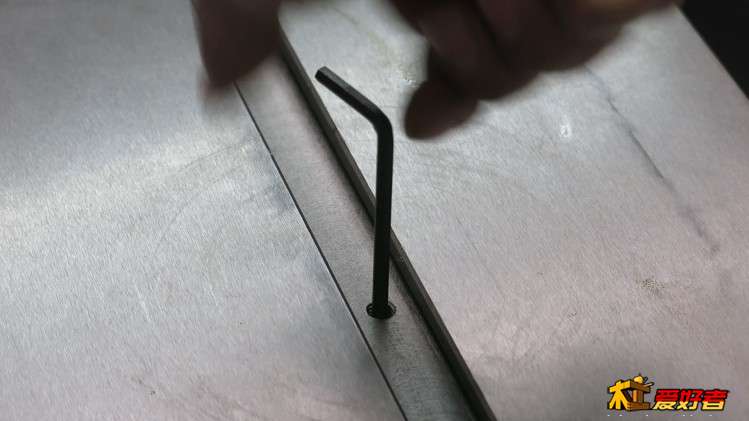

调校它的第一步是抽出推把，在左侧槽内有一个螺纹孔，里面有一颗内六角螺丝，先旋松它。

微弱地转动侧面倾角调节手轮，调至完全垂直。

再锁紧滑槽内的螺丝，这样，垂直度就调好了。

接着我们来看45度的表现。目测看是比较准确的45度。

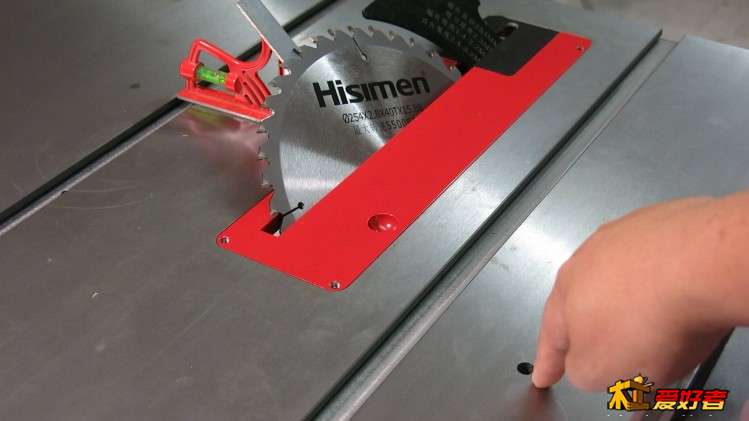

如果缝隙，没事，在台面右侧的滑槽内也有一颗专门用于45度调教的锁定螺丝，用同样的办法，把它调至一丝不漏光。

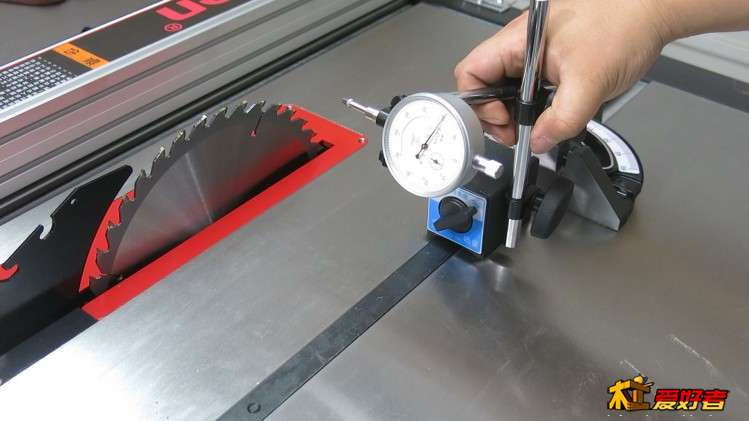

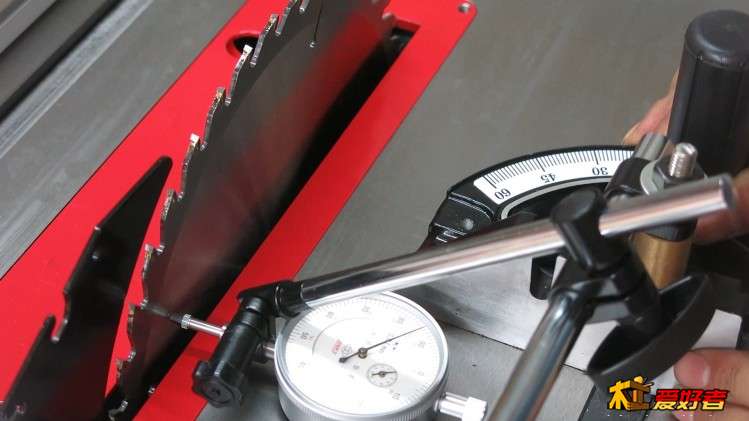

接着我们来看滑槽和锯片的平行度如何。我用百分表来测

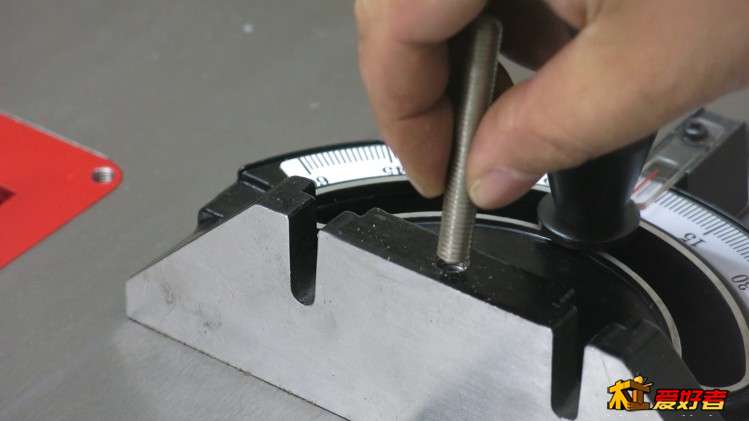

但是如何把表分表和用于滑动的推把固定为一体是个问题。推把把身是铝制的吸不住，滑条虽然是铁的，但磁座底是中心架高，只吸住了台面。用f夹子吧，又碍事。不过我发现推把上有个螺纹孔，于是就有了解决方案。看下面我这样固定怎么样？我觉得还行！

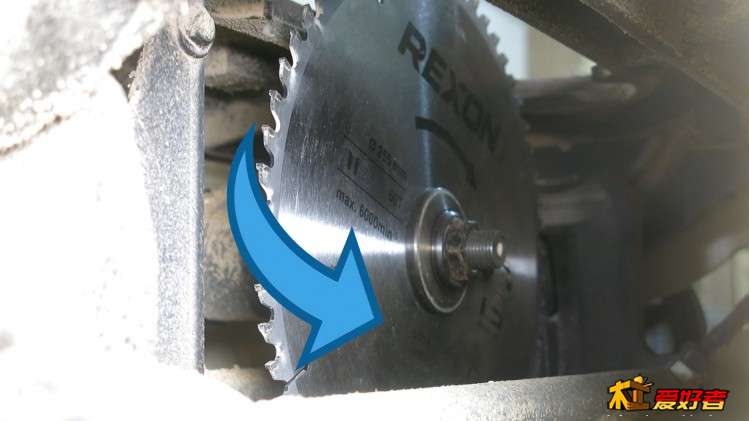

在测量前，我先把装夹锯片的法兰擦一下，确保干净。取下锯片前先把分料刀锁定杆拨上去，不然锯片退不出来。

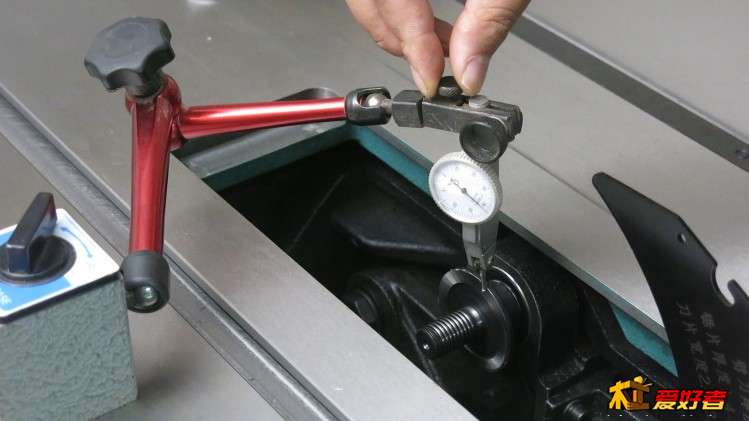

测一下法兰盘的精度

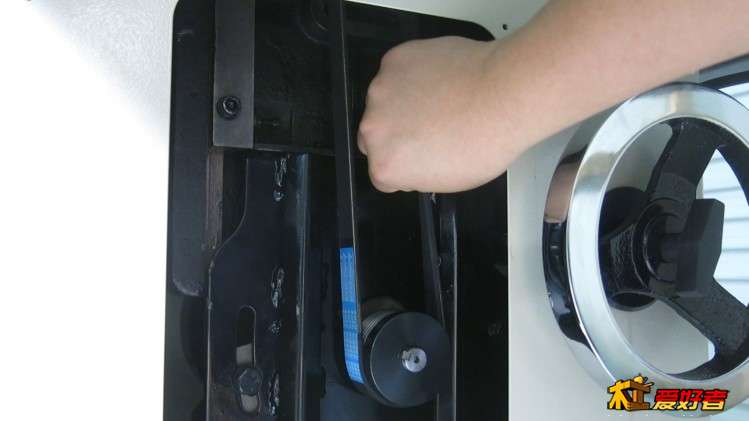

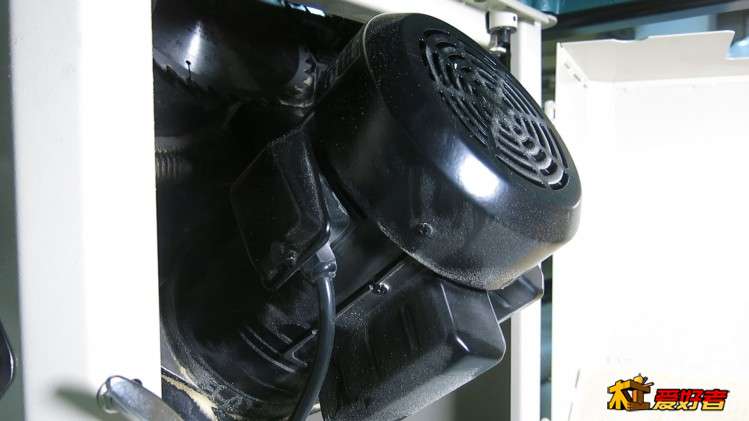

手直接推法兰盘转会影响测量准确性，应该通过拉传动皮带，在机箱另一侧把盖板卸下。

跳动不超过三丝

把锯片孔附近的油污也擦干净。装回锯片，可以来测平行度了，也是3个丝的跳动。

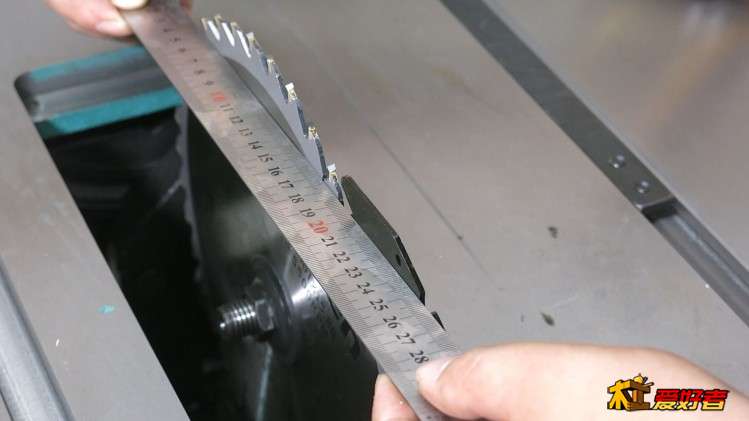

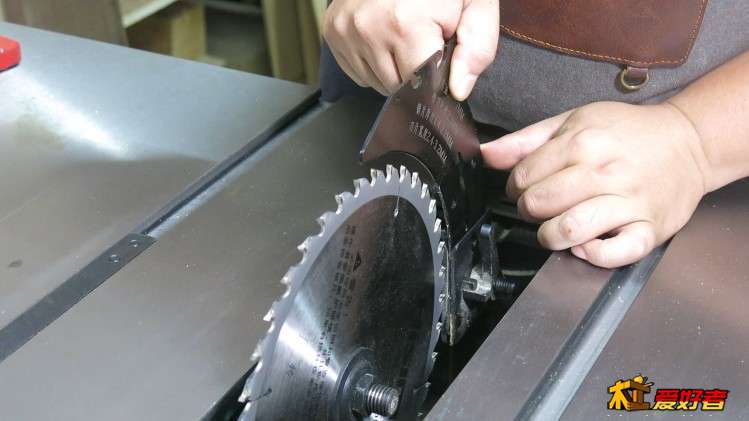

其实对木工机械而言，不必这么苛刻，你用可调角尺前后对一下锯片，尺座抵住滑槽内侧，钢尺接触锯片，再拿这个区间去对锯片后侧，你看，肉眼看不出有缝就足够了。

现在我把这台机器的开关装上去。

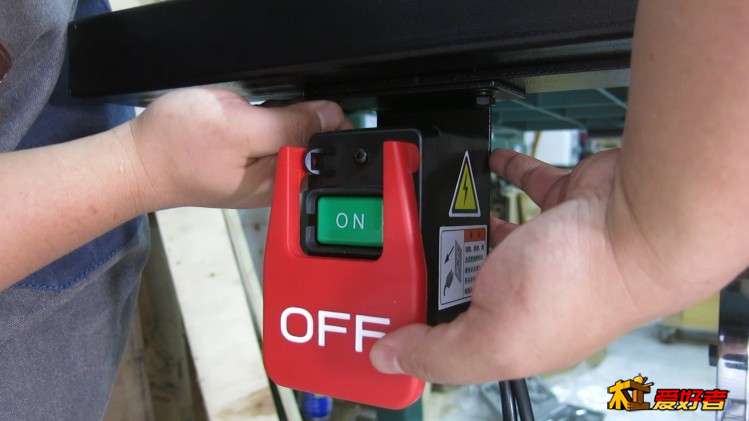

开关上还有过载保护恢复按钮

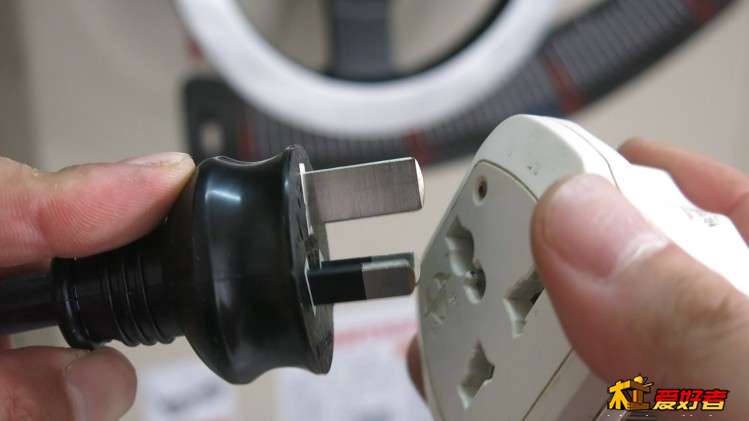

开关接上机身，电源插头接地的头较宽，我用转接头过度下。

开机测试，简单切一根木头

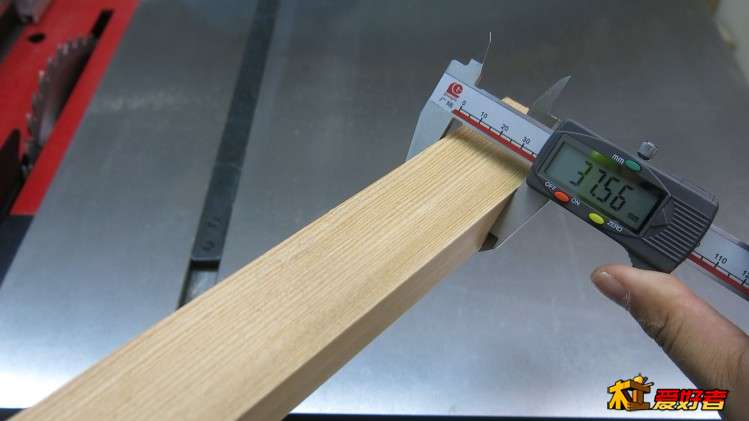

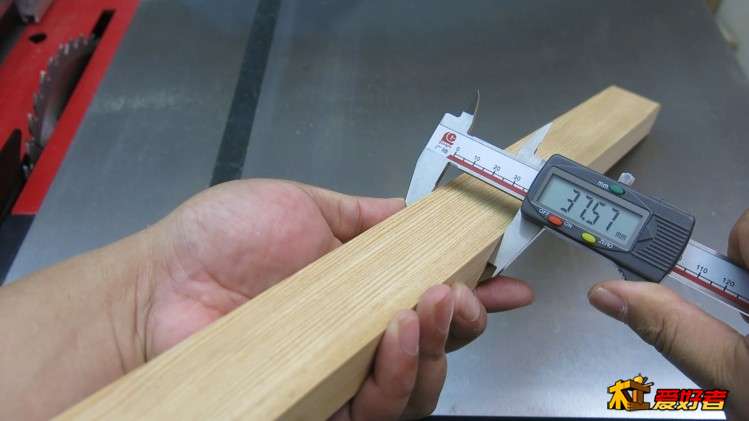

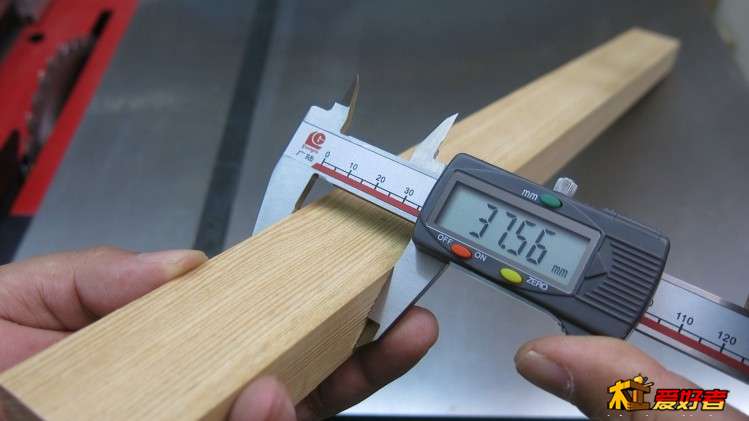

用数显游标卡尺测一下前、中、后三处的宽度是否基本统一，三处测量的结果非常好，跳动不差2丝内，其实这个宽度是否统一的测试，是抵住靠山的，就算锯片和靠山要是不绝对平行的话，只要你充分抵住靠山推工件，锯片不平行只会扩大切割的锯路宽度，而不会造成工件切割后宽度不一致的问题。事实上，为了不反弹，锯片后侧离靠山的间距有的木友还故意调教成比前侧来得大一点，这对防止反弹很有效。

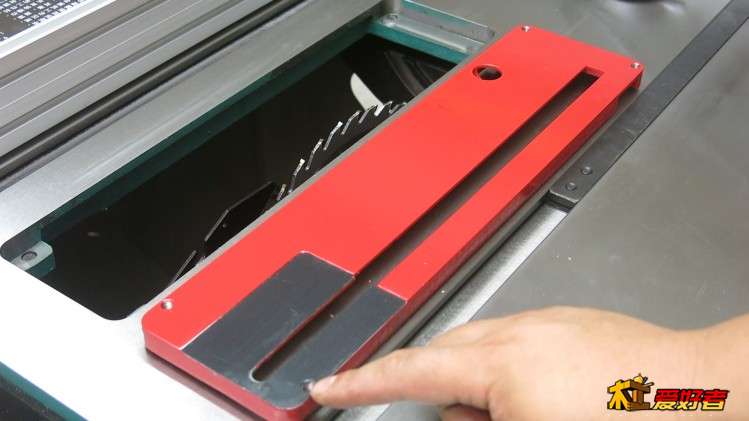

然后我们来看看锯片盖板，四角有高低可调螺丝

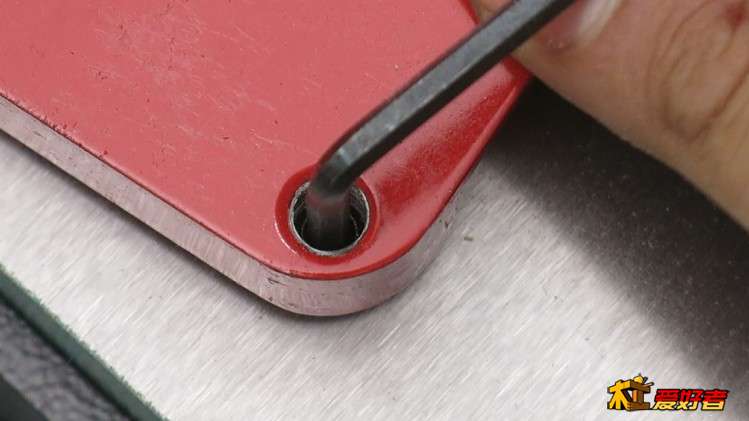

用内六角扳手调节

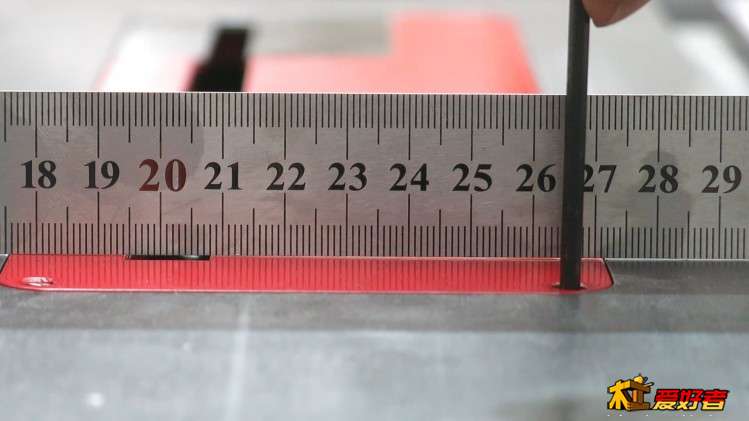

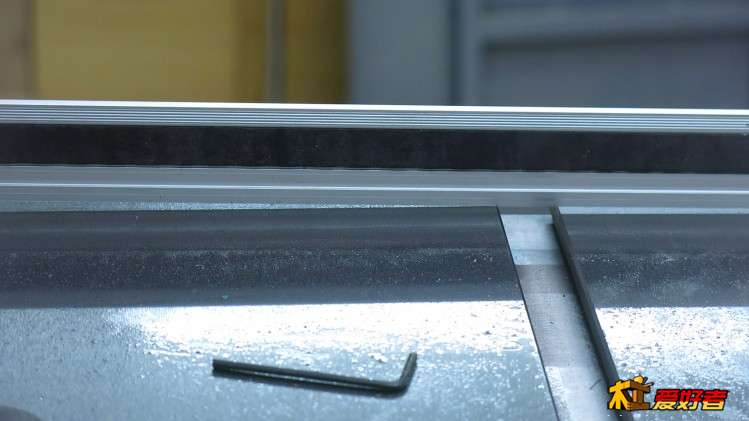

通过钢尺架在台面和盖板之上来边调边消灭缝隙最后达到平整。

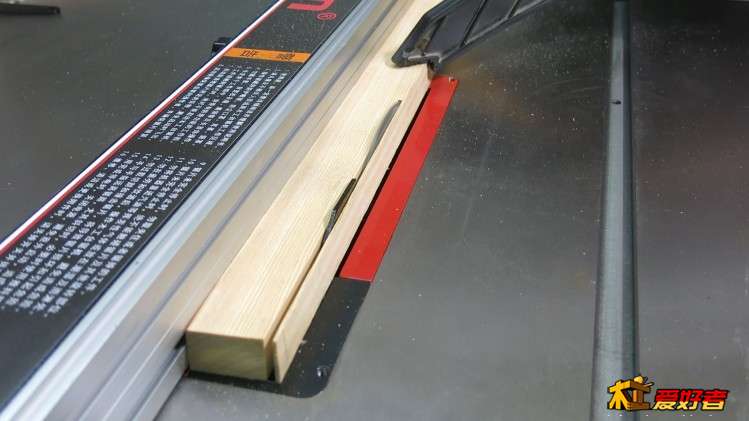

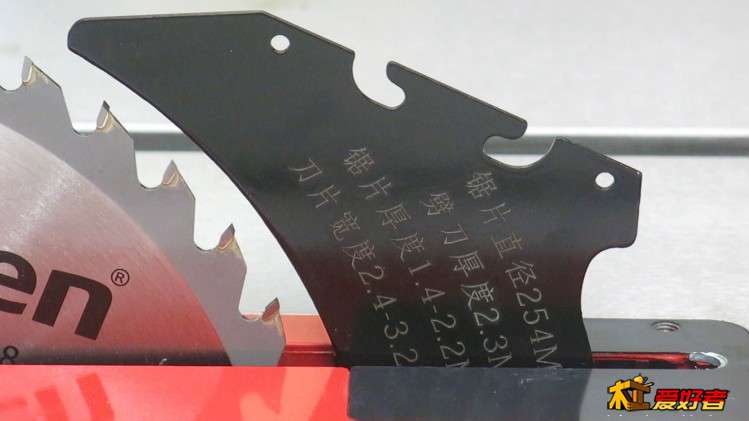

分料刀的好处很大，能确保工件平行切割，防止切割时憋住锯片而反弹

但前提是分料刀一定得摆在锯片切割的锯路内的位置

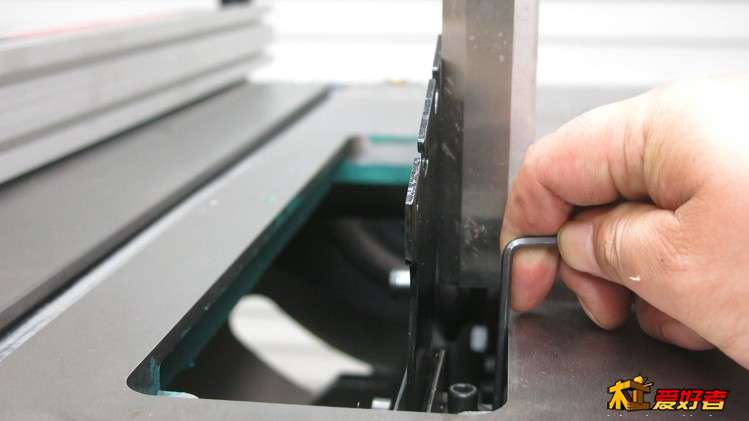

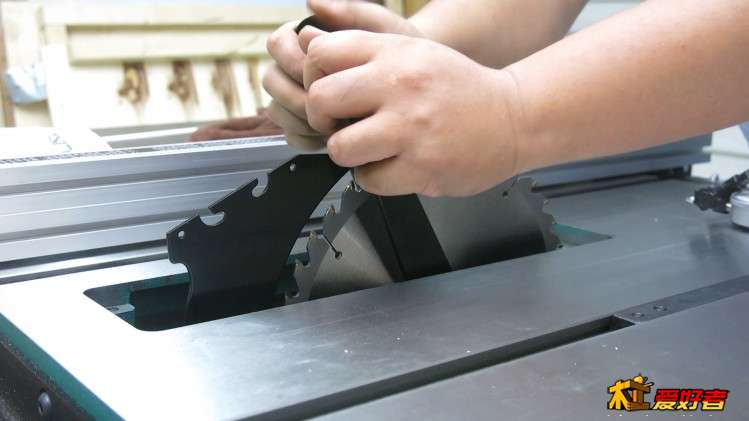

这里发现它略微偏左，让它往右来一点前先松开这两颗固定螺丝让分料刀可以调整位置

再来检验一下垂直度，显然它目前往左偏摆了

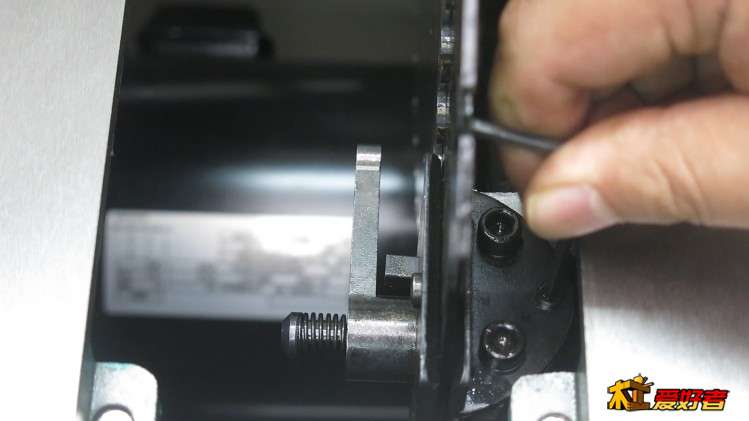

那就调节右侧这颗螺丝来纠正角度，彻底回正。

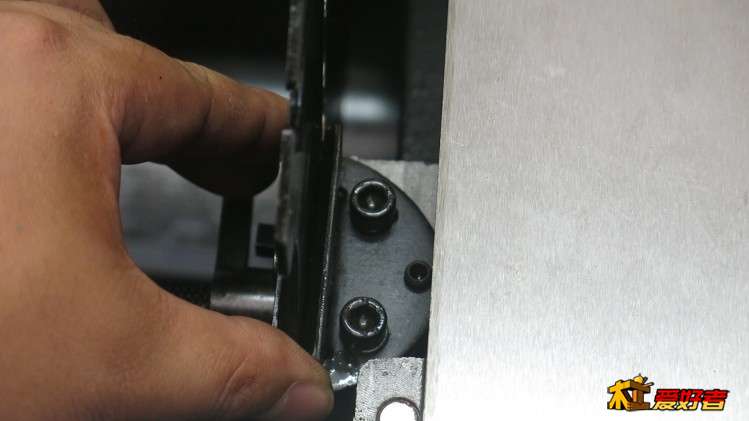

分料刀目前处于锯片宽度内，最后锁紧这两颗螺丝。

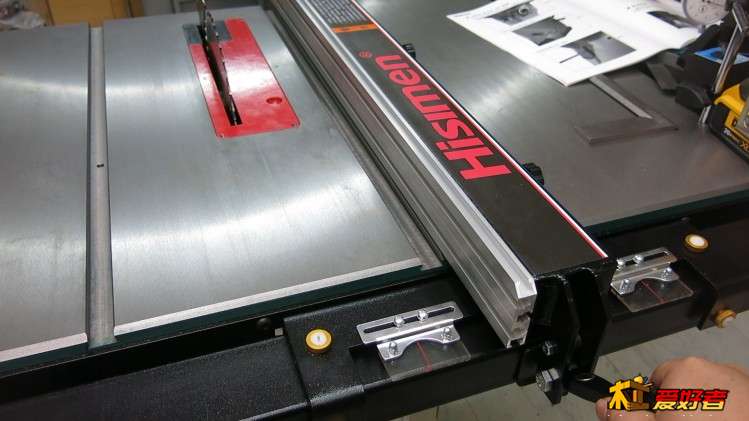

再来看下靠山是否与锯片平行，让靠山停在右滑槽处。

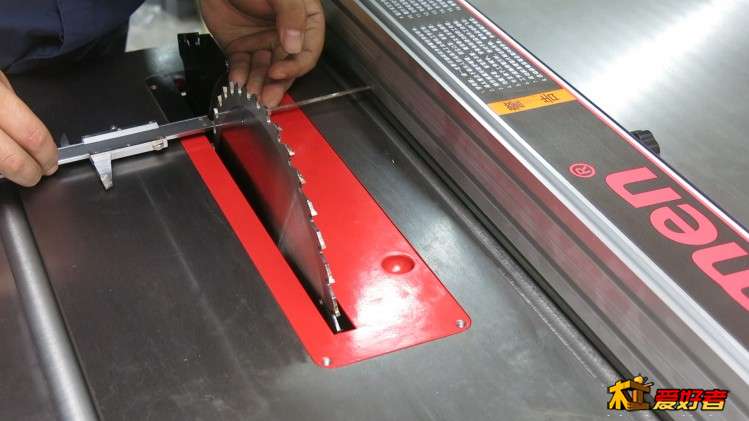

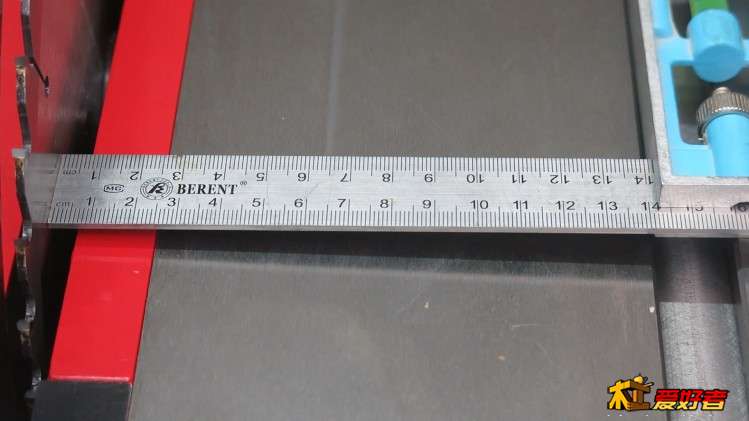

同游标卡尺测得锯片和靠山的前区间

用该区间来对一下后侧，发现有点缝隙。

那靠山尾端就得往这侧骗一点

在这里有两颗顶紧螺丝，根据刚才判断，得把这颗螺丝往外调一点。但这样不能边调边测

所以让靠山先装入轨道

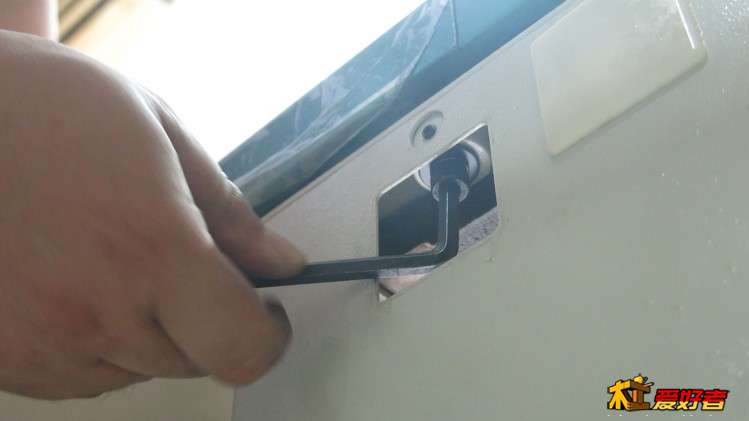

在轨道的这里，有一个方孔，从这儿就能用内六角扳手来调顶紧螺丝了

而右侧也有一个。靠山必须停在这个位置才能对上方孔，而这个位置就是靠山移到右滑槽那里。

我们就能边调节顶紧螺丝边从容测靠山和锯片的区间了。

测量前先锁住靠山，最后我们测得前后达到一致平行的结果。

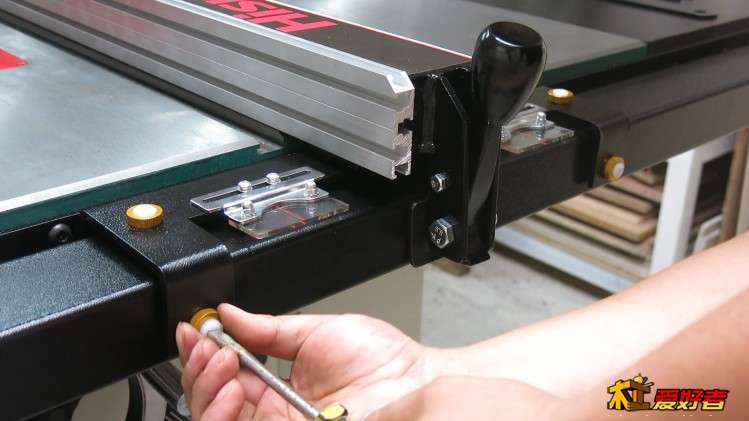

靠山紧固座面对操作者这侧两边各有一颗尼龙的螺丝，让它几乎接触到方轨，不影响左右滑动的顺畅感。

经过测量检验，目前靠山可台面的关系垂直，无需调整。

如果要调，就调节这两颗螺丝。

figust · 发表于 2019-7-15 00:55:13

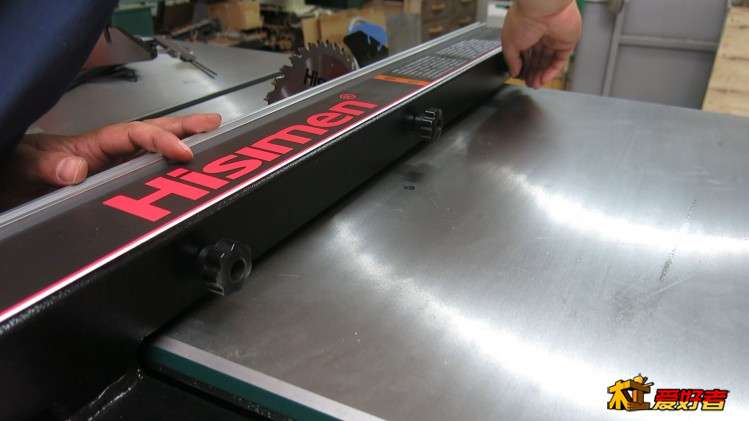

靠山右侧是三个用于锁紧左侧铝合金挡板的旋把。

松开后你能前后移动挡板。

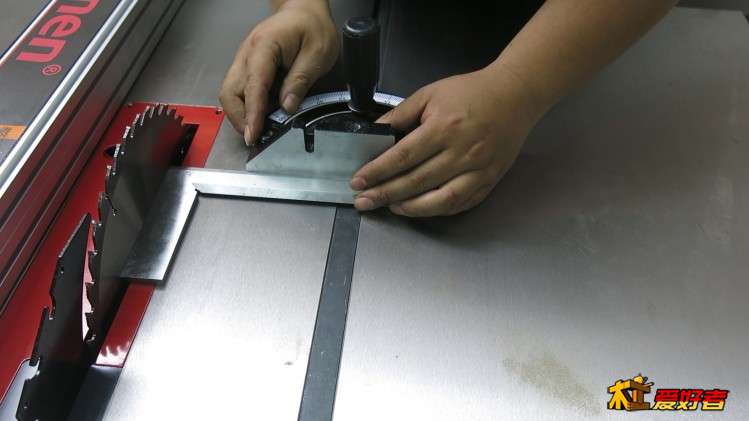

这时我们设定好推把和锯片的垂直关系。

再把铝合金挡板拉到锯片后侧并锁紧。

当你横截木料时，用推把横着推木料过程之中，木料端部是不能全程抵着靠山的，会造成反弹。所以挡板如果可以撤退到切割之前的后侧，那就解决了这个问题。

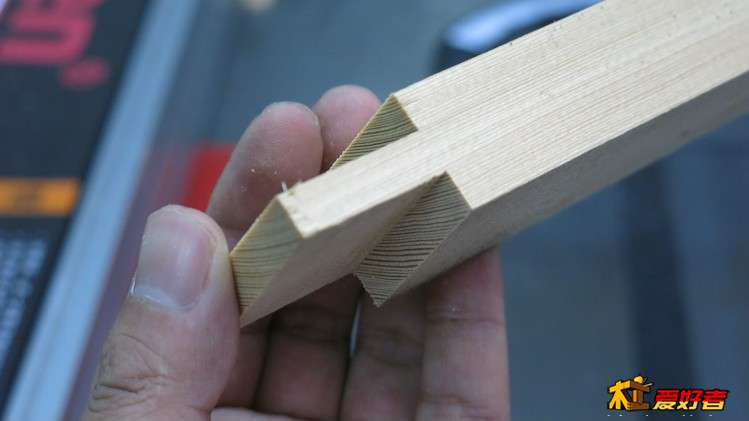

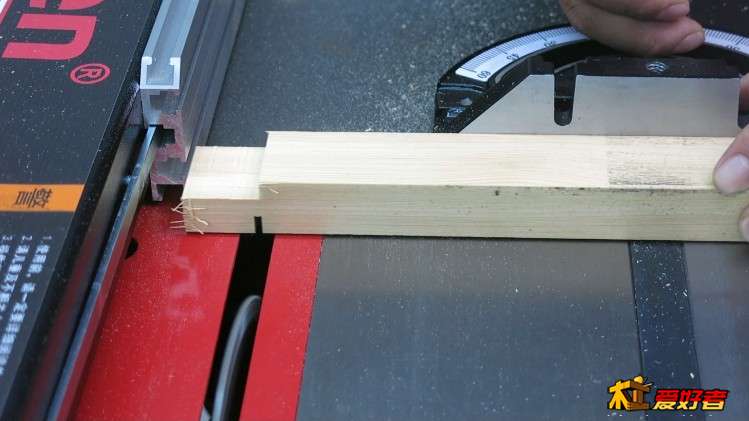

这里我用横截的方法正反面切到适当的高度，反复操作，开出一个榫头

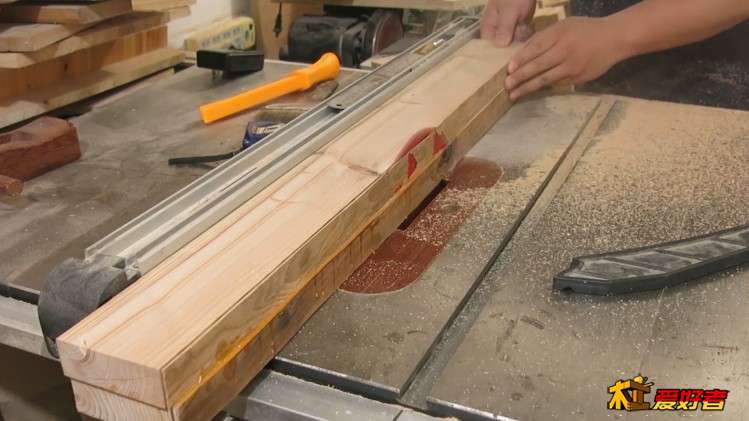

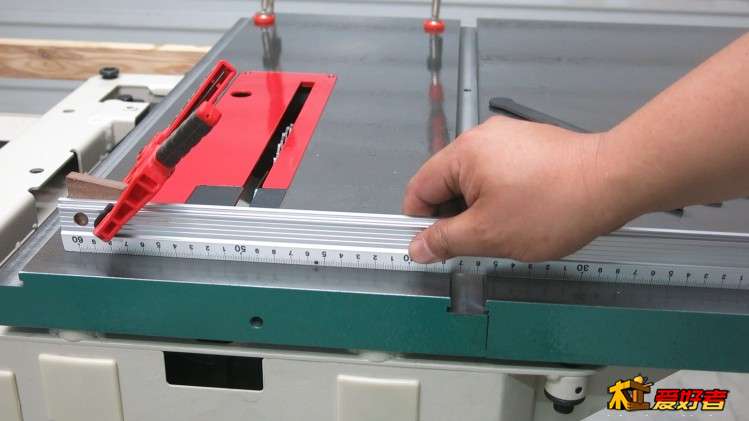

用铝合金作用横截长度的设定限位，来实现统一长度地批量切割

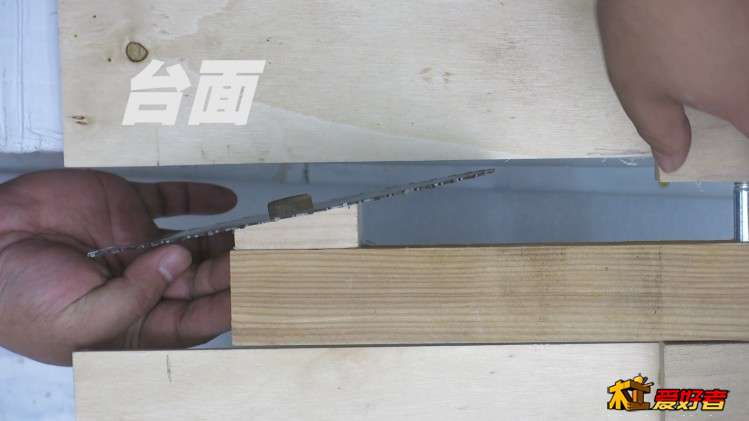

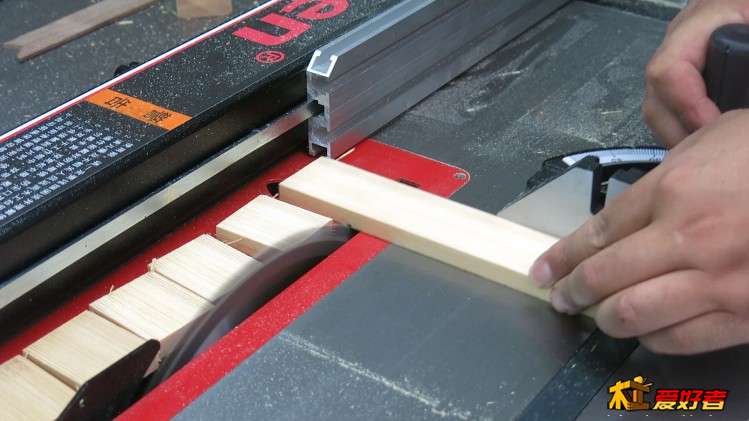

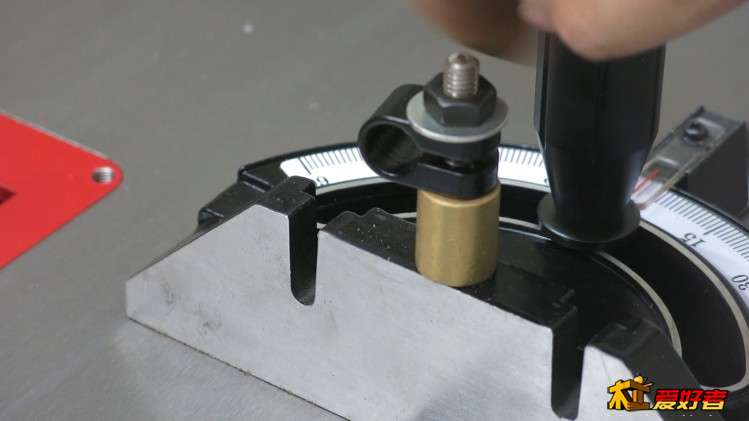

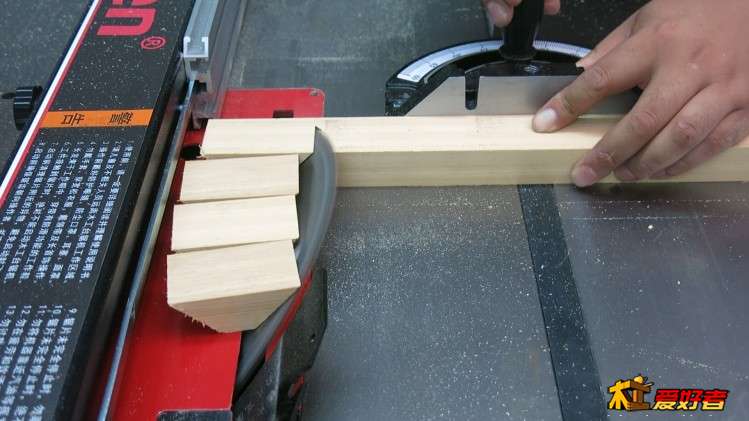

根据刚才45度角观测的判断，锯片目前在正45度角处，我们先切割一组4个

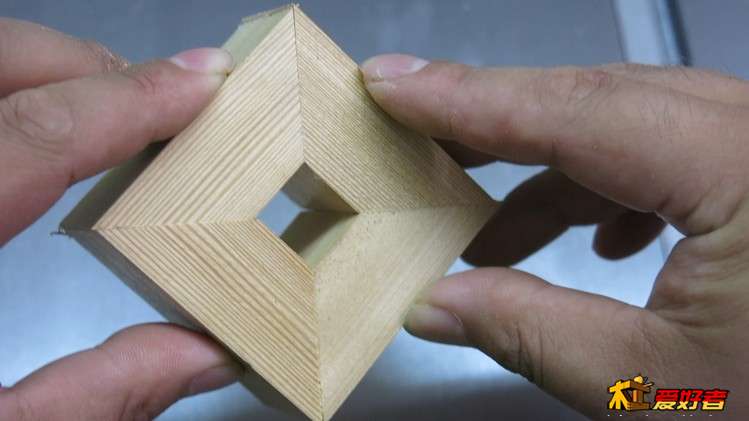

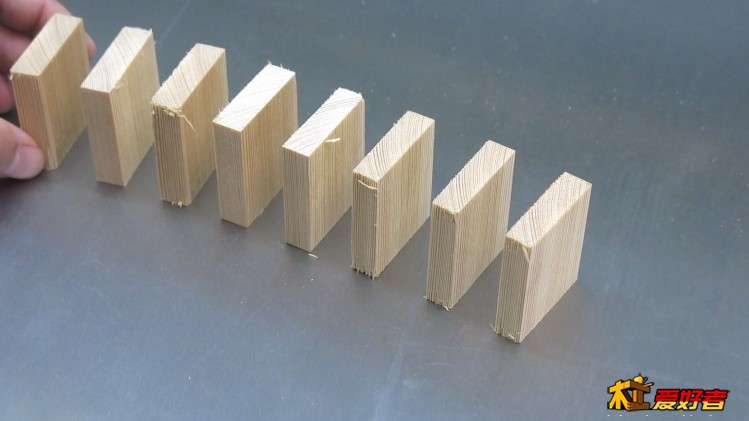

然后平成四方形，没有缝隙，验证了锯片45度角正确的判断。

figust · 发表于 2019-7-15 00:57:03

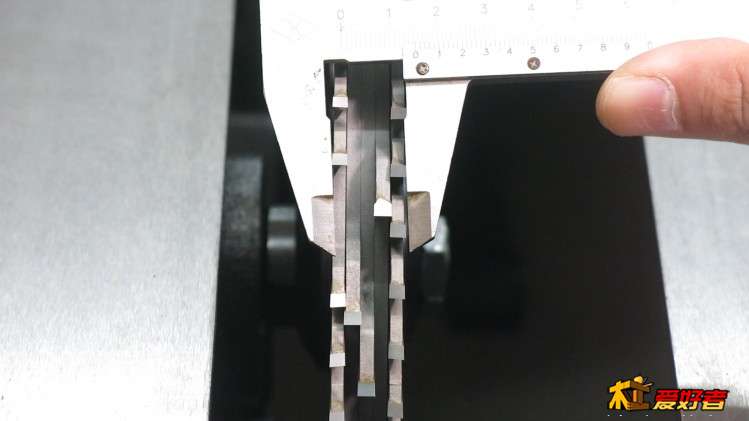

用来开槽的Dado锯片在每款台锯上能装多厚是不同的，看看我这台最大的装夹能力

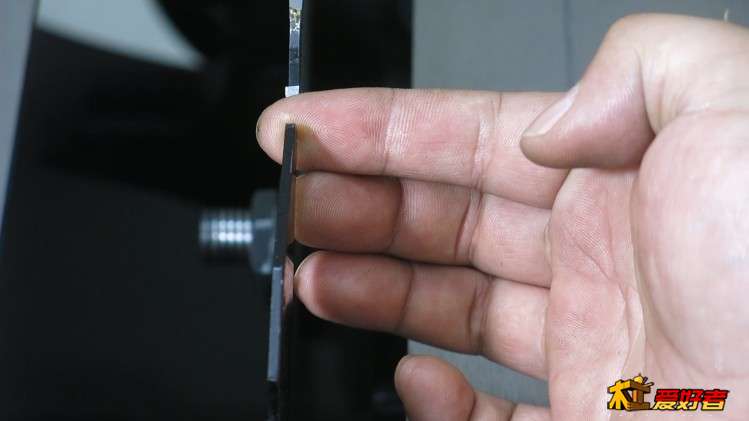

本台锯锯轴最大允许装配16mm厚的dado锯片。

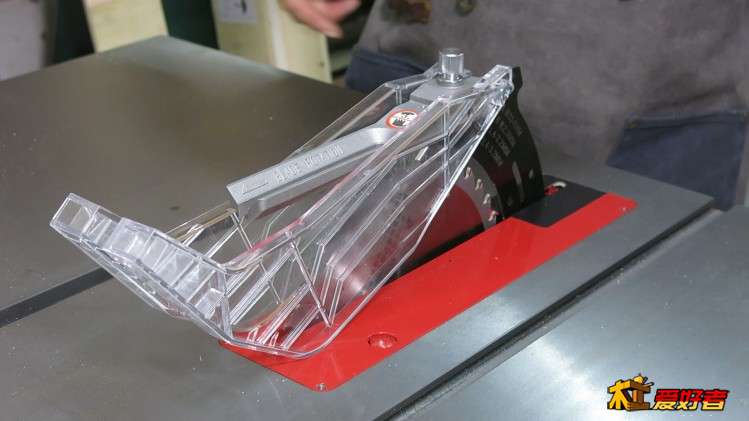

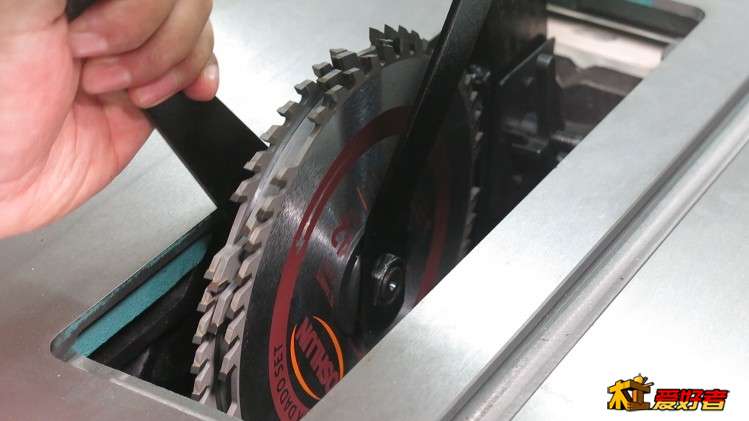

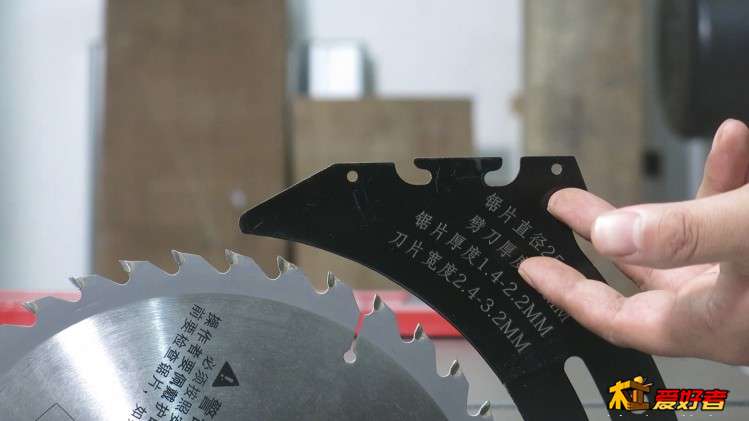

分料刀是可以完全抽出的，如果想装锯片护罩组的话，需要把它拉高至该处，然后锁定。

顶部轮廓处于水平位置。

护照底部有扣住的销子，扣入分料刀对应缺口内。随后把旋把拧紧。

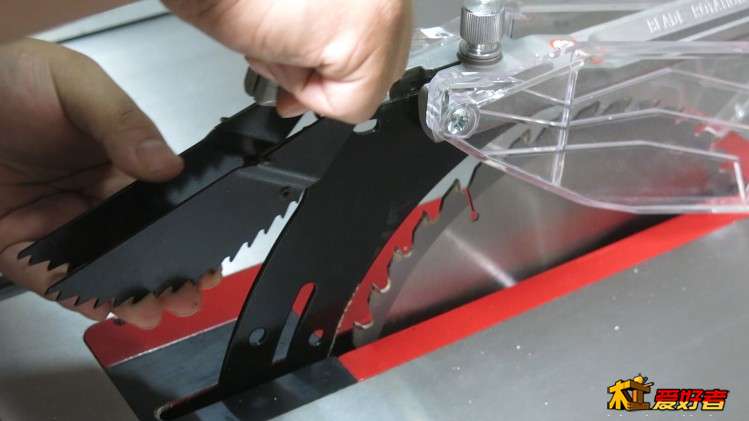

爪齿组件的安装也是同样方式扣入后部缺口

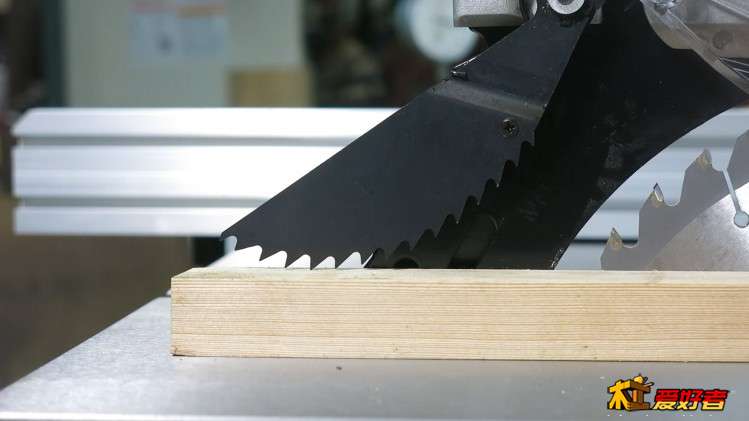

它的止逆齿能有效阻止木料回弹。

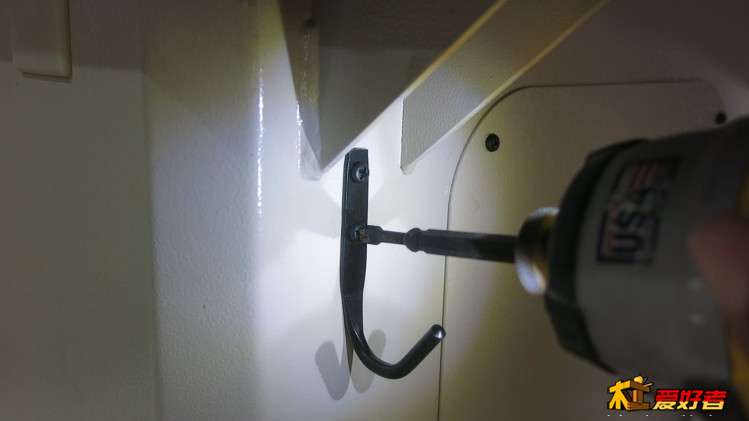

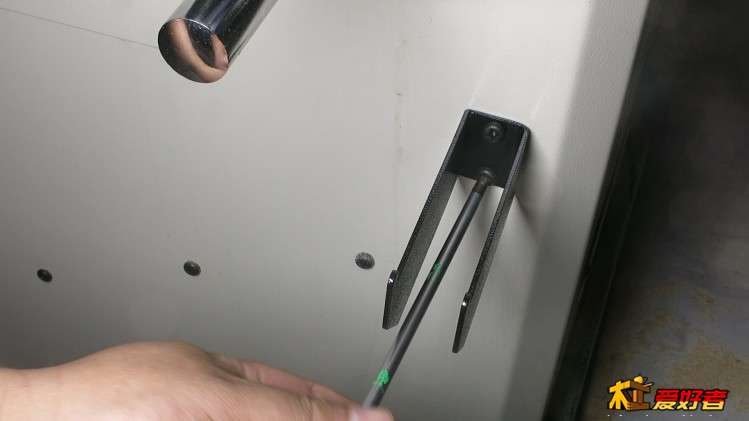

安装挂钩

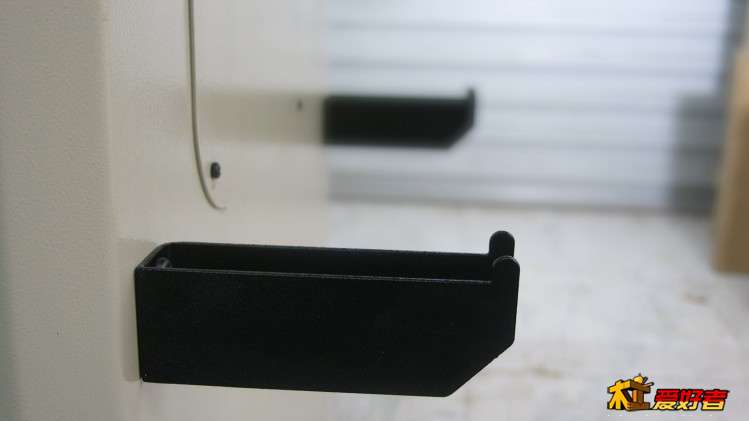

固定靠山托架

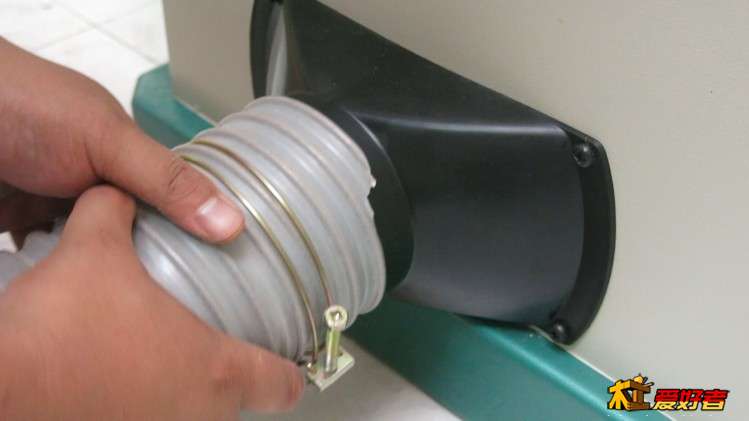

还有把集尘罩装上去

至此，台锯的所有部件都装配完毕。

figust · 发表于 2019-7-15 01:05:51

然后我们来讲讲这个台锯锯片的悬挂系统。

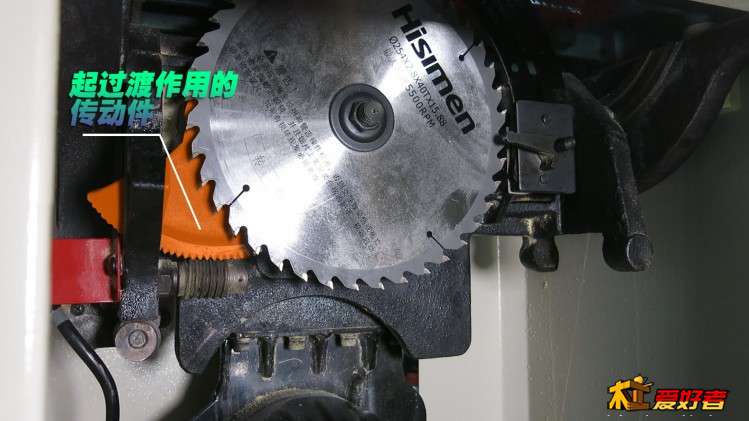

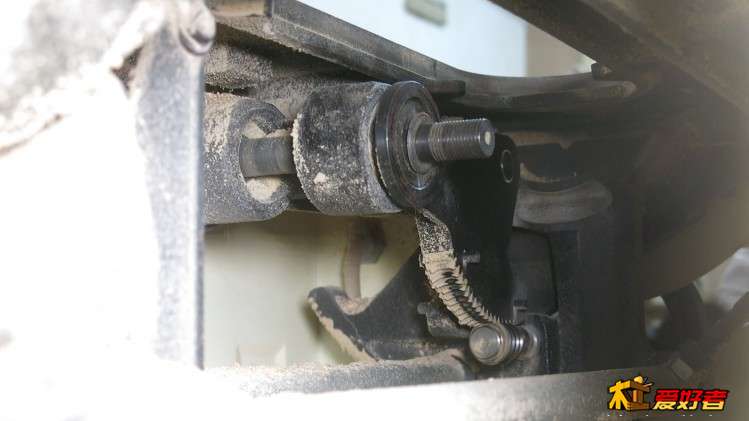

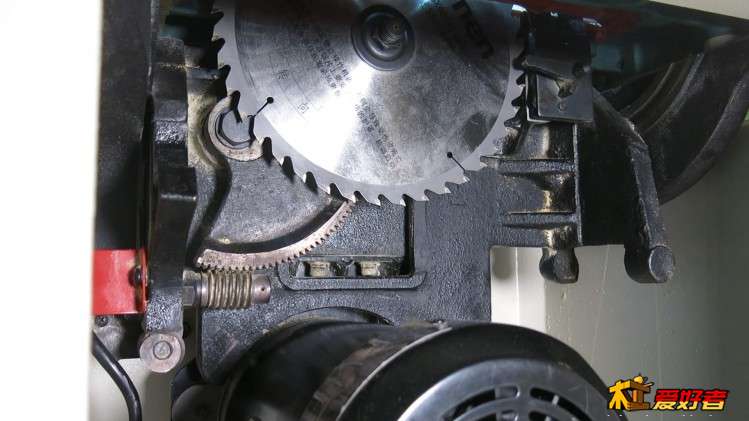

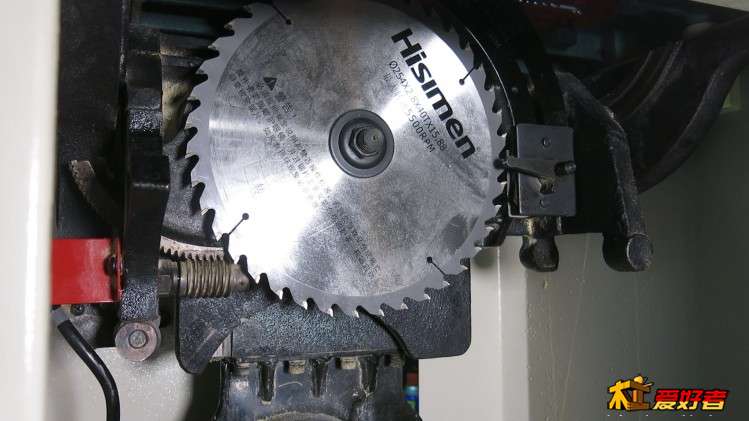

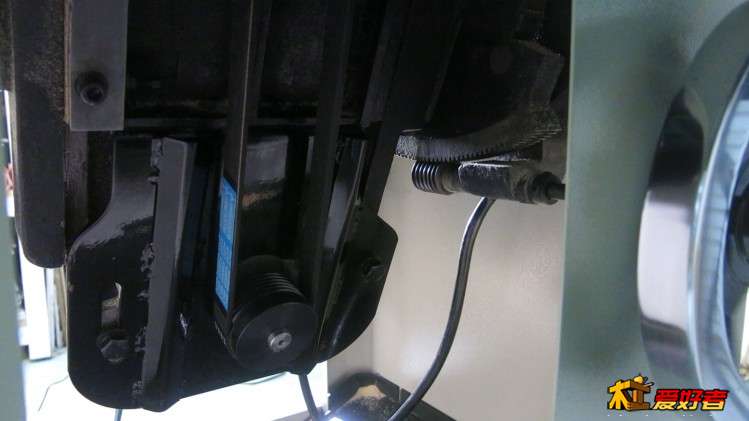

先看下倾角调节，手轮驱动右侧的蜗杆，推动涡轮部件使整个悬挂在0-45度区间内偏摆，几乎所有的台锯都是这个结构。

而我要重点讲是台锯的升降，升降是我们实际使用中绝对高频次使用的，而倾角45度切割却机会不多。而不同升降的结构对升降精度影响巨大，我们来好好探讨一下这个问题。

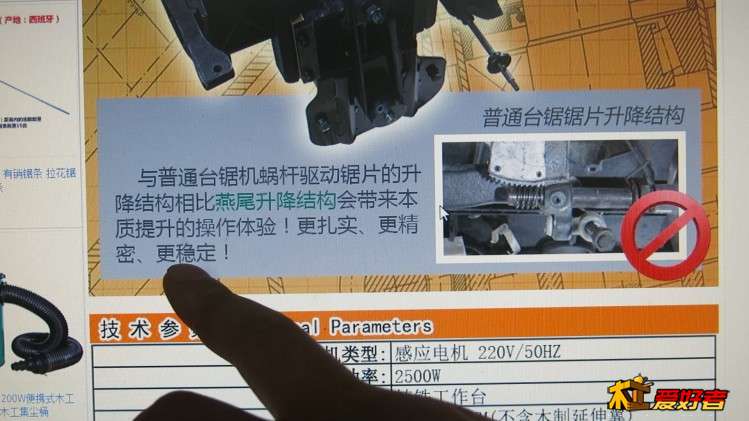

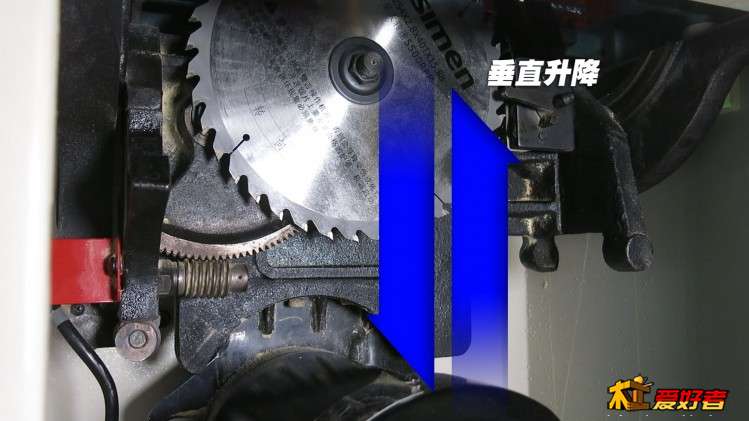

这个锯片装配的部件是垂直方向上通过两侧燕尾滑槽进行升降的

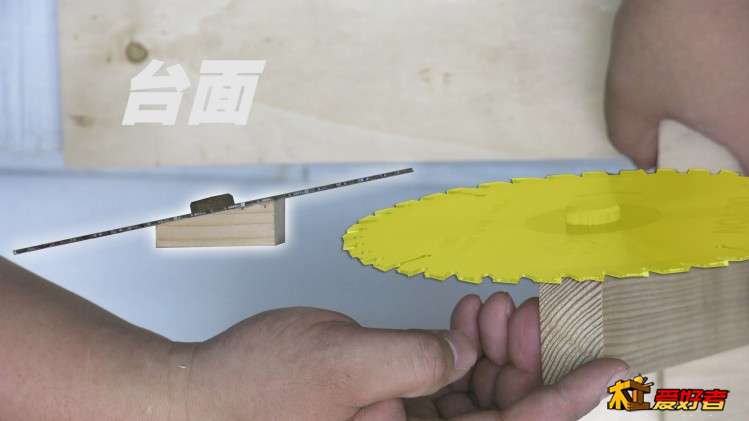

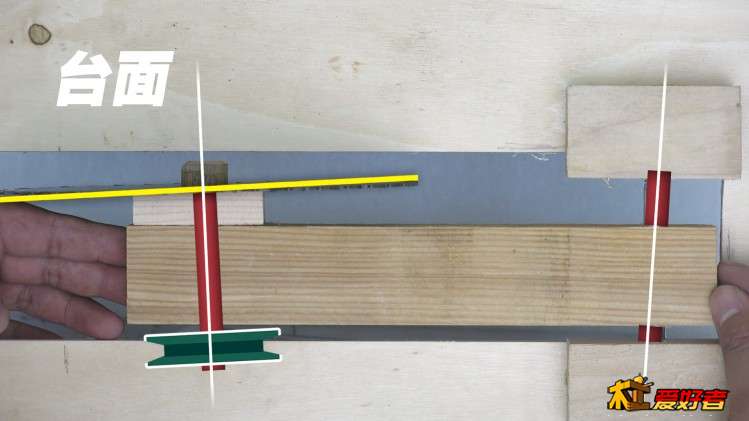

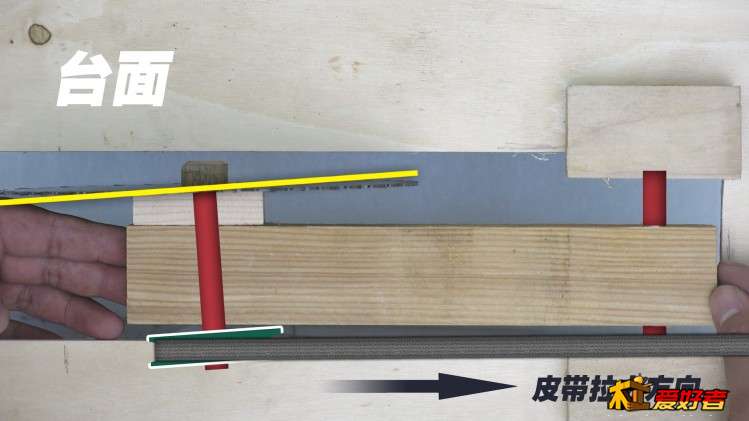

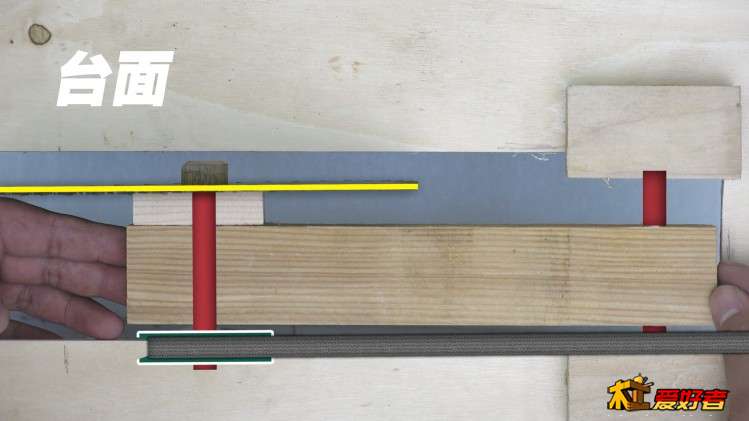

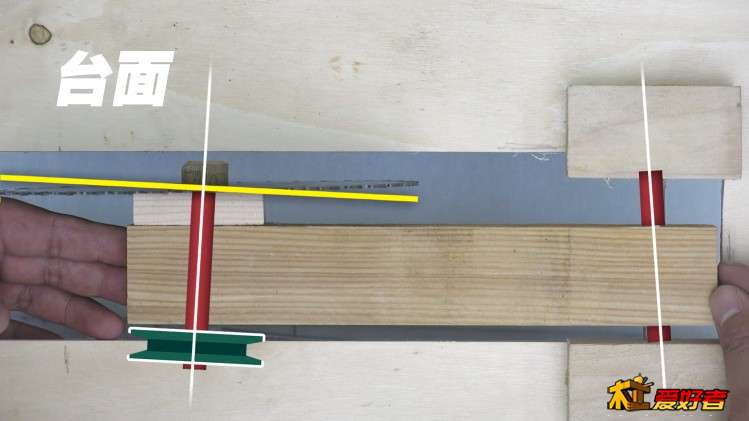

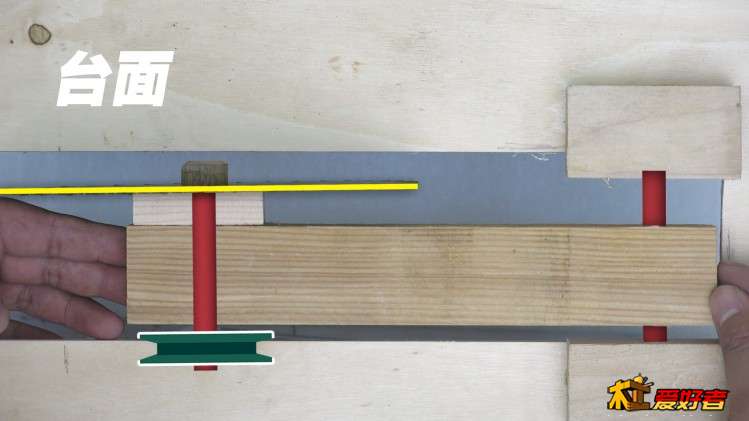

垂直燕尾升降结构商家有一张图宣传了它的优势，不过没有讲明白其中的道理，这里大家不要被“燕尾”这个词迷糊了（如果你事先还不太了解的话），燕尾只是铸铁滑动的配合方式，铸铁件之间直线滑动基本都是燕尾滑槽结构（最常见的就是铣床上的十字滑台）。这里划重点：我们关注的是“垂直”升降。那我们就来讲讲“垂直”升降的到底有什么优势。
