三相电入户，应该怎么接线和购置什么样的空开？请有经验的木友指教

jtkjl1302

wyhwdf 发表于 2019-07-13 21:26
* [) _+ b2 n1 |: \9 V0 e# |, J我是专业做电气的。

2 f5 N! b( L) S, i& ?: ^呵呵，看得出来！

2 t3 ]& X+ U* d. @  H% s: ]0 ~另外有一个问题，请教一下，今天去当地的电气店，正好看到师傅正在装配电箱上的开关，当说到总开关装3p的剩余电流保护器，一用220v的设备就会导致总开关漏电保护时，师傅说我来给你装，肯定不会跳，后来老板娘在旁边说了一句：引根零线出来就行了

反正我没有弄明白该怎么接线，才能让在3p剩余电流保护器下用220v的设备不跳闸。
1 S3 m/ {1 K; g. o
) \& F: Y2 v- p& W7 T. l/ X7 X麻烦xd指点迷津！

来自安卓APP客户端

机械师＆木匠

     看了一下，有一定电工基础，肯定是民用接触的多，对于工业380V三相火比较陌生。
% q1 Y0 G. J8 h5 Y+ z      308V三相火总电源需要装三相空开，规格选择合适就可，有过载或短路就能跳断。
/ H8 e9 z) P9 G! x      你想装380v空调，空调是不需要漏电保护器的，因为你既然接入380V，能转成220V就说明你有接地啊，380V设备可以一次安装就将机壳接地等安全措施搞定，空调接地即便漏电对人也是安全的。
3 N5 G/ F) ^; A8 D0 b: S      漏电保护器一般控制220V插座，插座的作用就是人经常插拔家用电器或手动工具，插拔时易触电；手动工具因电源线容易出现破皮的缺陷，从而造成人员触电。如果插座带有漏保的话，人不就安全了吗？就因为如此，现在的安全标准化规定：插座必有漏保（工业级安全标准，非民用标准），你的电力是380V的就不能按照民用级别对待，我想，一个将380V电接入家中的人，肯定不会只是为了装一台380V空调，你家将后可能安装车床之类的设备。
     总结一下：常规民用电器靠漏保保证安全，380V设备依靠可靠地接地保证安全。
4 d# K' n* |; D, m# M& ?% k- Z4 Y
: X& n3 ~, R- t0 b* ]* |
  g  c' T3 {; {  [$ U6 i! L% x

机械师＆木匠

机械师＆木匠 发表于 2019-7-13 22:07
看了一下，有一定电工基础，肯定是民用接触的多，对于工业380V三相火比较陌生。
9 j: h* B4 k5 L      308V三相火总 ...

靠，写了这么久才得1个刨花，楼主，觉得好，给点奖励呗！
" a' V+ O- A1 g/ D

wyhwdf

1，总开关无需装设剩余电流动作装置。2，三匹开关有三个接线隧道，剩余电流动作装置有四个插接点，不知道他们是什么野路子装上去的。3，他说的引根零线应该就是这个野路子，零线不过断路器，直接进剩余电流动作装置。4，你网上研究一下剩余电流动作装置的工作原理就明白了。其本质是通过剩余电流动作装置的电流的矢量和为零，即所有的相线和中性线都穿过剩余电流动作的线圈。

来自安卓APP客户端

机械师＆木匠

随便问一下，你家有可靠的接地吗？如果没有你可以自己建立接地网。4根45 ×45mm 的角钢或直径40mm以上的钢管2.5米长，打入地面下800mm，用扁钢相互连接后留一个头伸出地面，所有地线都可以接上。

来自安卓APP客户端

jtkjl1302

机械师＆木匠 发表于 2019-07-13 22:36
0 f. G' B. G4 Y! T5 v随便问一下，你家有可靠的接地吗？如果没有你可以自己建立接地网。4根45 ×45mm 的角钢或直径40mm以上的钢管2.5米长，打入地面下800mm，用扁钢相互连接后留一个头伸出地面，所有地线都可以接上。

7 H5 f  n( |/ q+ S$ `% V" V4 e* @看到房子后面进线的地方有一根黄绿地线，但是我没有找到地线从哪来的，原先220v电表附近黑漆漆的，地线在不在管子里，从哪接进来的，暂时都不清楚。

1 B6 L+ t+ Y0 a) k1 F6 q门面周围都是水泥地面，想打入地下80cm，不容易哦

来自安卓APP客户端

jtkjl1302

2.5米长圆管，打入地下800mm，地面上还有1.7米？

来自安卓APP客户端

机械师＆木匠

jtkjl1302 发表于 2019-07-13 23:26
$ @" a! z1 X; V看到房子后面进线的地方有一根黄绿地线，但是我没有找到地线从哪来的，原先220v电表附近黑漆漆的，地线在不在管子里，从哪接进来的，暂时都不清楚。
) N; h: }( X- j5 r1 e; q9 G
8 U! v  C( ^) t- V- L- T# \门面周围都是水泥地面，想打入地下80cm，不容易哦

如果要安装设备，一定要找块土地，打地线，现在很多建筑商图省事，地线是接在房屋地线上的，就是避雷带上，这样很危险。

来自安卓APP客户端

jtkjl1302

wyhwdf 发表于 2019-07-13 22:21
1，总开关无需装设剩余电流动作装置。2，三匹开关有三个接线隧道，剩余电流动作装置有四个插接点，不知道他们是什么野路子装上去的。3，他说的引根零线应该就是这个野路子，零线不过断路器，直接进剩余电流动作装置。4，你网上研究一下剩余电流动作装置的工作原理就明白了。其本质是通过剩余电流动作装置的电流的矢量和为零，即所有的相线和中性线都穿过剩余电流动作的线圈。

" }( F. |- n1 a- V) S8 Y! C如果总开关不装漏电保护的装置，那么在220v用电设备上是否必须加漏电保护开关？供电局的帅哥再三强调他们的线路没有装漏电保护装置，让我们务必要安装漏电保护装置

来自安卓APP客户端

jtkjl1302

wyhwdf 发表于 2019-07-13 22:21
1，总开关无需装设剩余电流动作装置。2，三匹开关有三个接线隧道，剩余电流动作装置有四个插接点，不知道他们是什么野路子装上去的。3，他说的引根零线应该就是这个野路子，零线不过断路器，直接进剩余电流动作装置。4，你网上研究一下剩余电流动作装置的工作原理就明白了。其本质是通过剩余电流动作装置的电流的矢量和为零，即所有的相线和中性线都穿过剩余电流动作的线圈。

  z- {3 c/ f4 A7 k剩余电流装置也分3p和4p的

来自安卓APP客户端

机械师＆木匠

jtkjl1302 发表于 2019-07-13 23:28
0 d- v& v! Y, \4 ]8 ~& {2.5米长圆管，打入地下800mm，地面上还有1.7米？

你误会了，是将2.5米全部打入地下，继续向地面下800 mm, 也就是说，没入地面下约800深，露个头出来接线。

来自安卓APP客户端

wyhwdf

jtkjl1302 发表于 2019-07-13 23:38
剩余电流装置也分3p和4p的

你有220，三匹的不行。

来自安卓APP客户端

wyhwdf

jtkjl1302 发表于 2019-07-13 23:37
如果总开关不装漏电保护的装置，那么在220v用电设备上是否必须加漏电保护开关？供电局的帅哥再三强调他们的线路没有装漏电保护装置，让我们务必要安装漏电保护装置

220要不要加漏电，根据设备类型。

来自安卓APP客户端

x1963

1.一般在计量柜装带剩余电流保护器，工业用户用得多点，民用很少用，没必要。
2.那位师傅说能给你装上3p剩余电流保护器，他是在这个3p的进线处引一根火线，再和零线，这二根线一起另装一个2p漏电保护开关，这样，3p出来给三相负载空调，2p出来给单相负载。
3.地线等分三角形分布，打入地下2.5米，接地电阻小于10欧姆，这些是教科书的标准要求，实际上民用的用户不必拘泥。在这里我没有要否定那位坛友建议你打入地下2.5米，因为实际上很困难，除非是在户外泥土地才能成功。
" a+ D( i% d0 u4.当用电器绝缘下降或破坏，用电器的铁质外壳会带电，漏电量的大小和破坏点的电位有关，如果人接触外壳，站在潮湿的地面，漏电保护器会跳闸，如果漏电保护器失灵，就会对人有危险。 所以，能找到地线接头最好。如果自己打地线，就要打到泥土才有用。打在水泥地是没用的。

来自苹果APP客户端

jtkjl1302

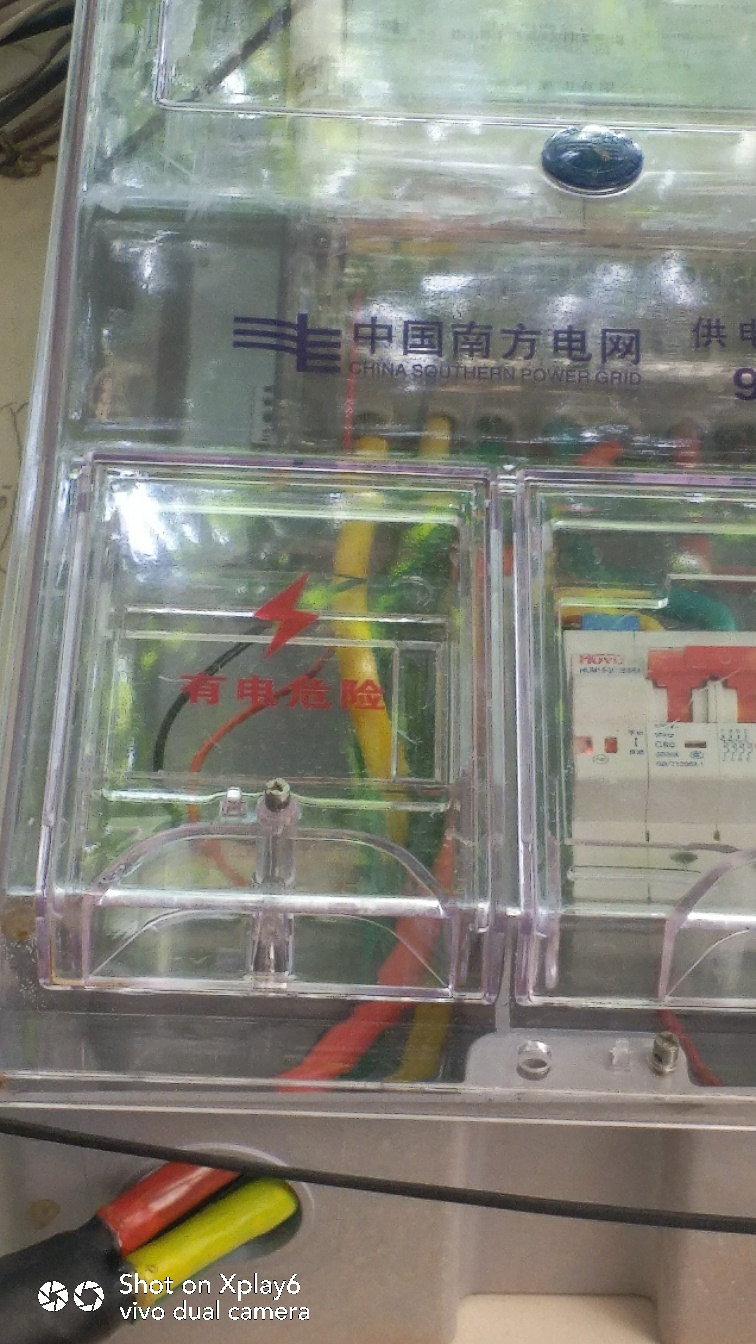

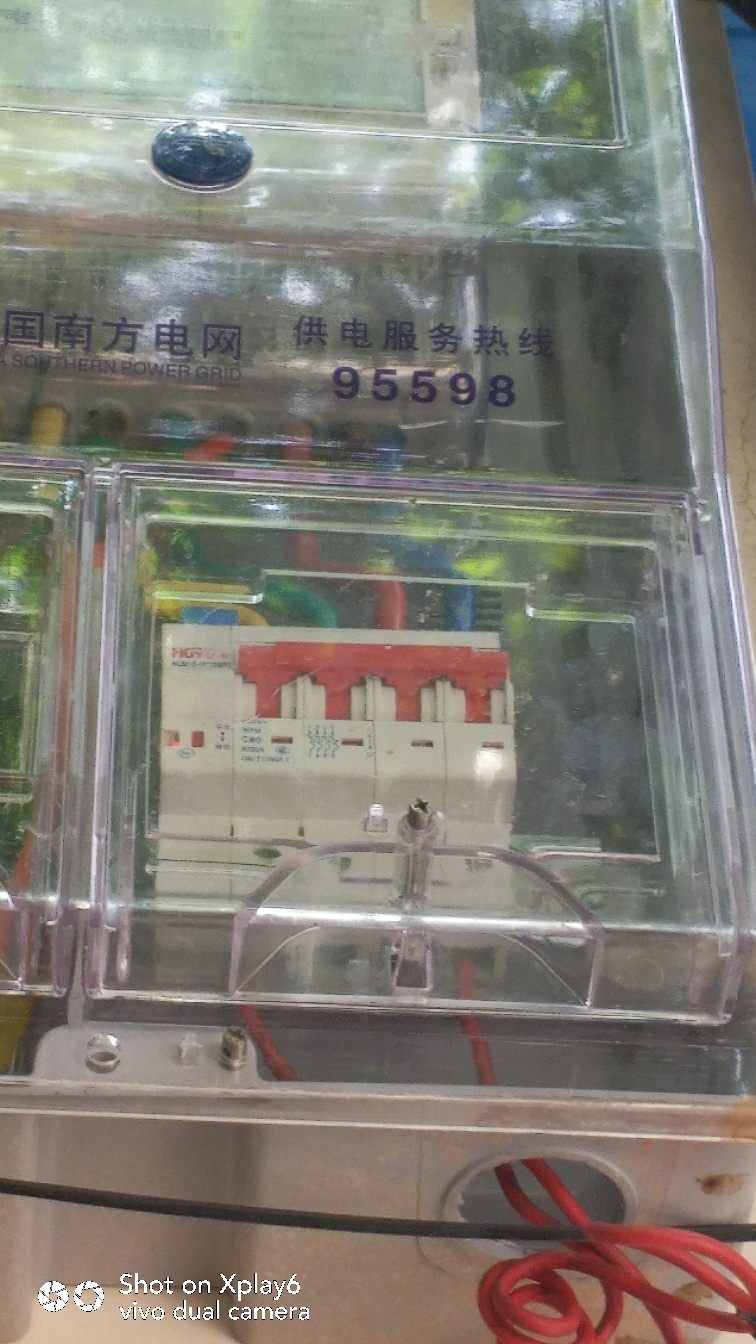

怎么电表箱的图片没有传上来，补发一下
# |; q% a- m: K5 c8 v- p7 X

来自安卓APP客户端
