先搭个样儿看看

心佛即佛

keithpupu 发表于 2019-06-27 15:24
6 I$ q9 `" Q6 F8 {; R# F$ M) o为啥z轴只有一根线规。。。。。。。。 要我就拆掉加个组模上去

有啥用啥

来自安卓APP客户端

伊娃之剑

Y轴有效工作距离多少?

心佛即佛

伊娃之剑 发表于 2019-6-28 10:30
Y轴有效工作距离多少?

0 Z( O3 z3 ]  m- a理论上是240毫米，扣除风琴罩也不会低于200毫米。
- Y+ U0 L% v5 G

伊娃之剑

& e/ I# T+ M1 r/ q9 ?5 C$ w! q

心佛即佛 发表于 2019-6-28 10:56
理论上是240毫米，扣除风琴罩也不会低于200毫米。

  x6 o! {8 {" h* @8 U把Y轴电机放在外边,行程不是更大吗?

心佛即佛

伊娃之剑 发表于 2019-06-28 11:05
" G2 W; }. [" V/ |本帖最后由 伊娃之剑 于 2019-6-28 11:10 编辑


9 l% }5 _+ h! g" s  l' L把Y轴电机放在外边,行程不是更大吗?

导轨有效总行程是240毫米，这样放是考虑平口钳大部分放在滑台的平台上，避免平口钳处于大台面（240×240毫米）的悬空部位。且平口钳的旋钮要在大台面以外才方便拧紧。

来自安卓APP客户端

心佛即佛

伊娃之剑 发表于 2019-06-28 11:05
: B  w7 r& U9 e% c* c1 _0 D9 g/ B本帖最后由 伊娃之剑 于 2019-6-28 11:10 编辑
' ^+ E: R( Q, Q" ^2 x8 y8 E
+ n2 X/ ?4 B8 c. i0 b3 k; A
: F9 V* V1 |% v+ D- ], {) m1 T, h把Y轴电机放在外边,行程不是更大吗?

0 e" ~3 Z# O8 s; k% g+ |6 Y立柱机的Y行程，如果Y线轨行程足够长则行程受Z轴探出长度决定，如果Z轴探出长度大于Y线轨有效行程则由线轨有效行程来决定。

来自安卓APP客户端

心佛即佛

伊娃之剑 发表于 2019-06-28 11:05
2 u9 d/ Y4 a$ E7 z# H( s本帖最后由 伊娃之剑 于 2019-6-28 11:10 编辑

5 V8 d/ _! O' p, T" O) c0 V
& }1 m$ Y2 F, T% S把Y轴电机放在外边,行程不是更大吗?

( l. H+ i5 Z, [! ]这样放，Y最大的时候刀尖正好处于滑台平台的最下边，大平台的悬空部分在步进电机上方。

来自安卓APP客户端

阿余

往事随风去吧 发表于 2019-6-27 08:16
十字滑台掉个头吧，那样滑台中心点离立柱近一点。

7 m# ~! O% R: S% K$ D  i同意, 现在这个摆法, 不太合理.

心佛即佛

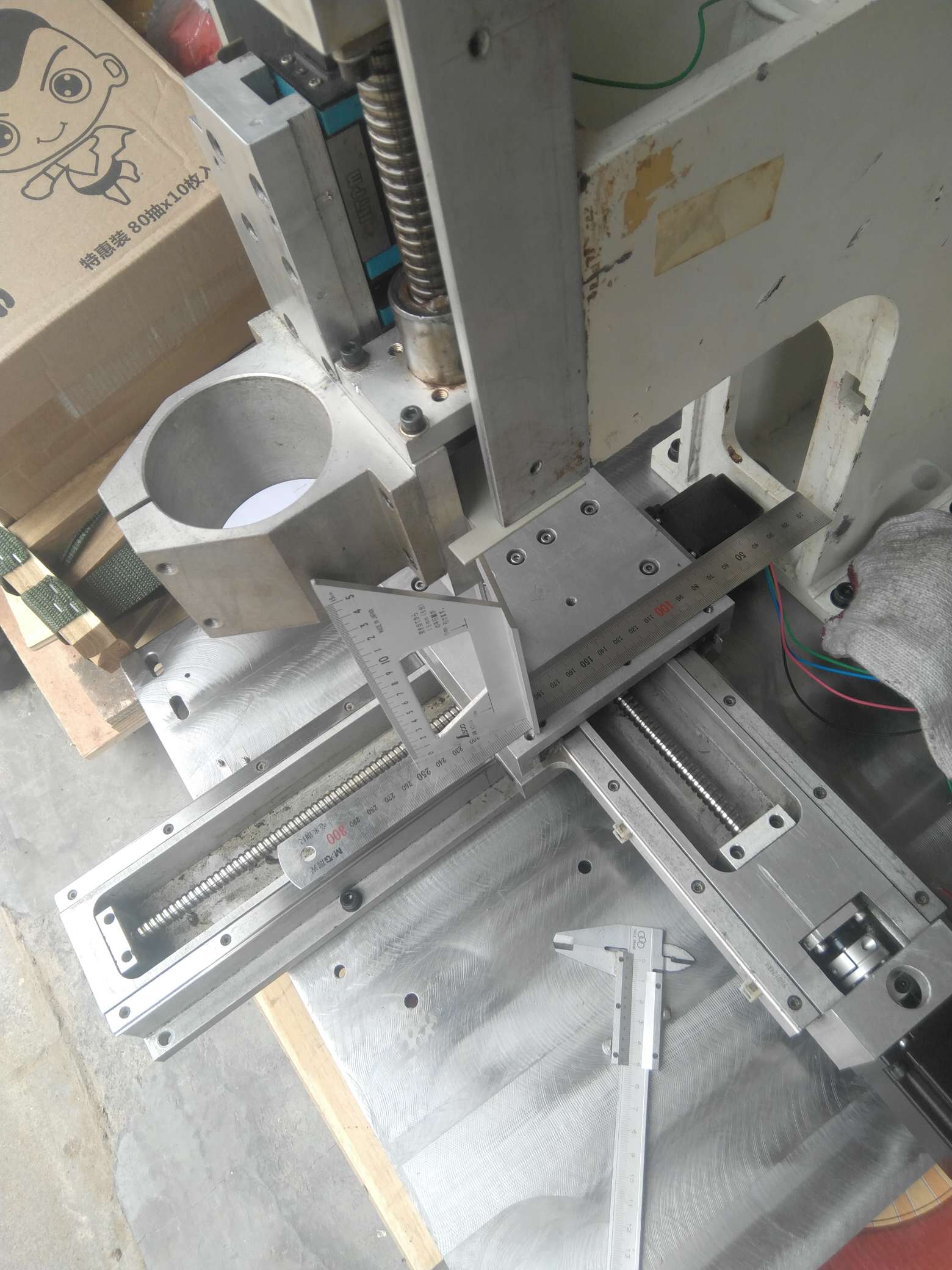

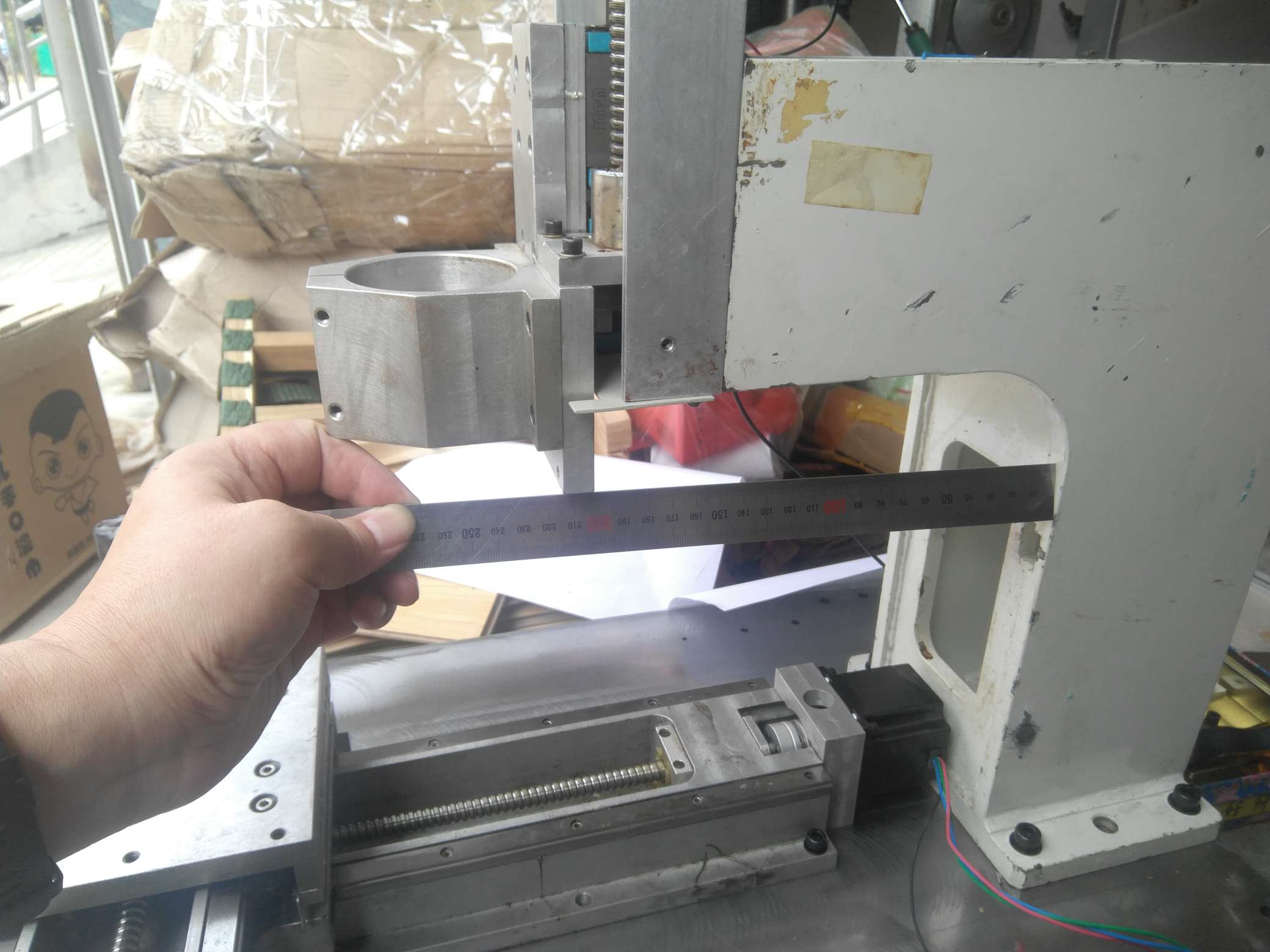

两位老兄都这样认为，我又拍了几张照片，请两位再指点。感觉倒方向的话，加工台面的十厘米悬空就都集中在一侧了。@往事随风去吧

来自安卓APP客户端

心佛即佛

阿余 发表于 2019-06-28 12:56
9 N) o. f1 ?7 J/ S同意, 现在这个摆法, 不太合理.

两位老兄都这样认为，我又拍了几张照片，请两位再指点。感觉倒方向的话，加工台面的十厘米悬空就都集中在一侧了。

来自安卓APP客户端

阿余

心佛即佛 发表于 2019-6-28 14:42
6 ?- c* n+ V3 S+ ~3 m5 S两位老兄都这样认为，我又拍了几张照片，请两位再指点。感觉倒方向的话，加工台面的十厘米悬空就都集中在 ...

' `$ j2 C( e' j1 D6 e这样一看就知道了.  还是你这么弄靠谱一点.

往事随风去吧

心佛即佛 发表于 2019-6-28 14:42
两位老兄都这样认为，我又拍了几张照片，请两位再指点。感觉倒方向的话，加工台面的十厘米悬空就都集中在 ...

立柱和Z厚度都是既定的了，那没问题嘛。
关键是，怎么你这个Z是一条轨道两个滑块的？有点悬啊。
4 b1 Y: o+ H% y' e+ q! P& M) P9 c

心佛即佛

往事随风去吧 发表于 2019-06-28 17:17
9 F2 V3 k  |, [. C4 _4 N2 k7 G立柱和Z厚度都是既定的了，那没问题嘛。
关键是，怎么你这个Z是一条轨道两个滑块的？有点悬啊。

/ j+ H. p( R$ [: A哈哈哈，这是上次那个老机器上的整套Z轴，行程只有6厘米，所以单滑轨而且没有FK。

来自安卓APP客户端

httk

keithpupu

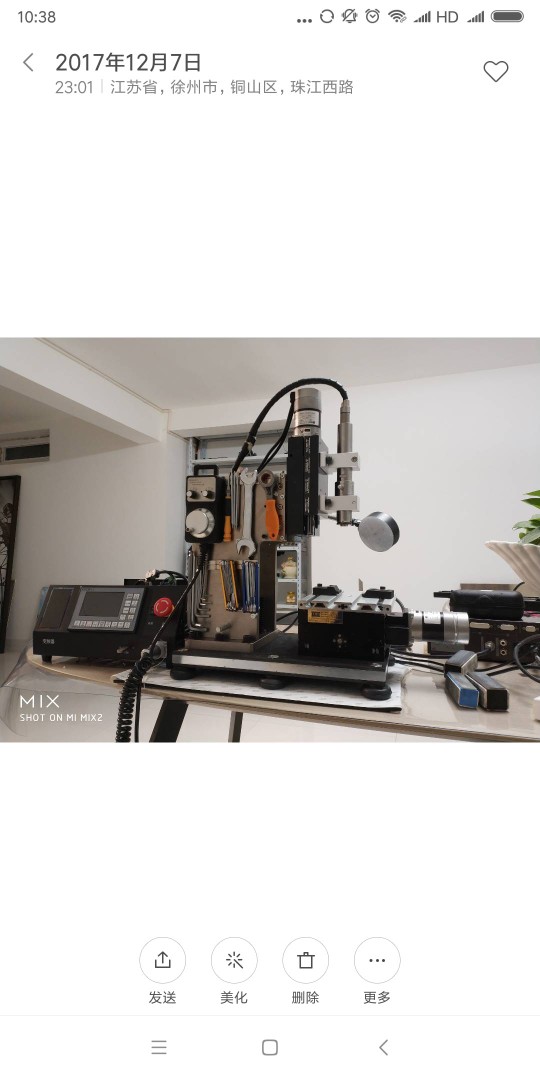

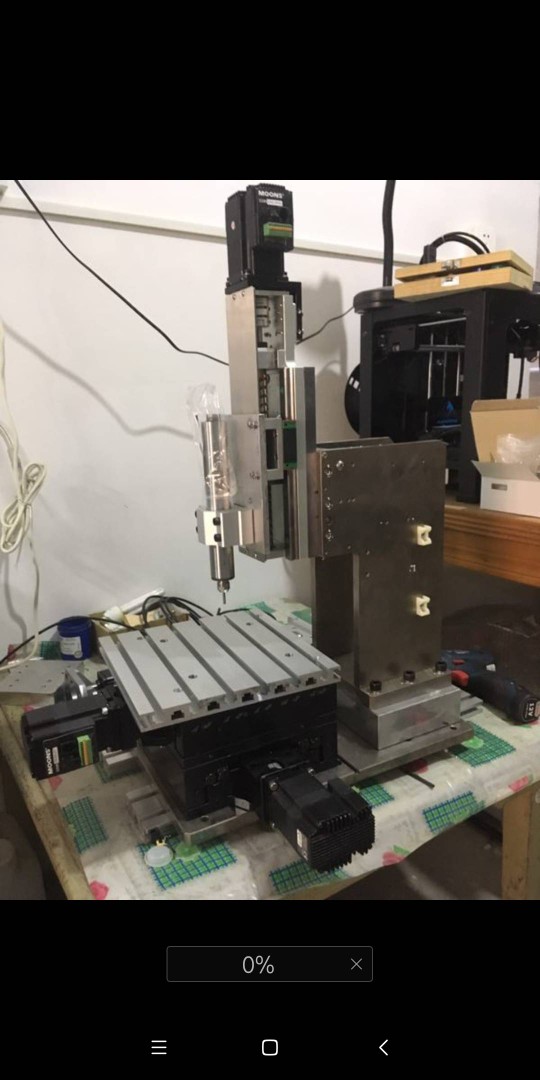

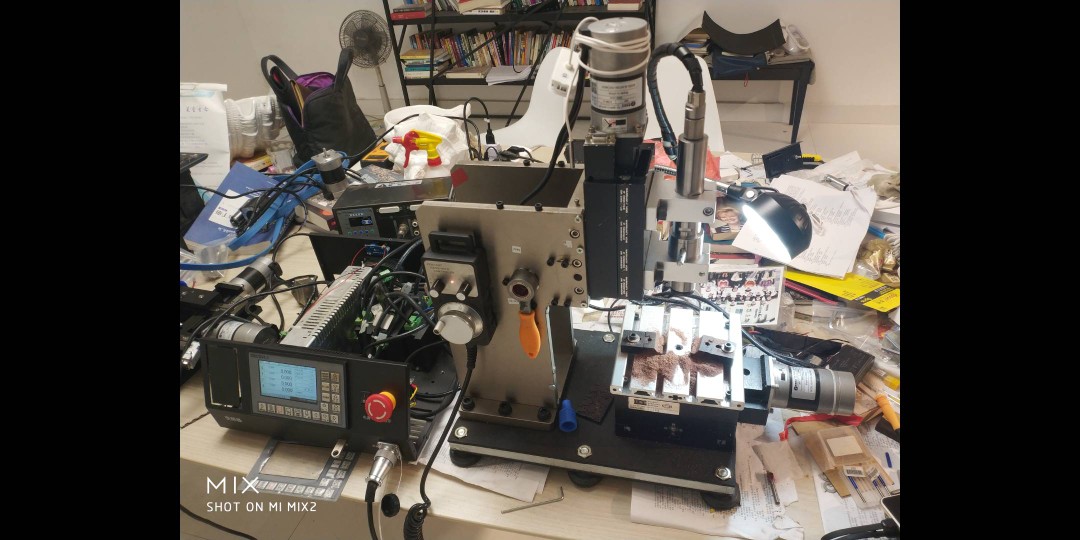

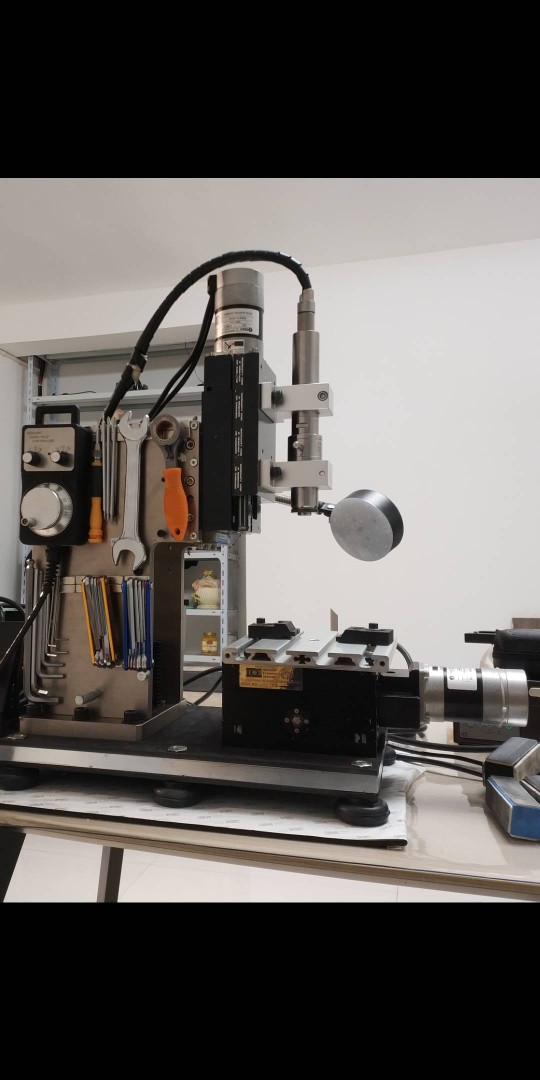

成品供参考

来自安卓APP客户端
