分享一下自己制作的电焊机

Aptx-4869

shi05124714 发表于 2019-06-04 10:11
0 B3 B# V9 [* j: F/ D楼主绝对的高级电工

7 r6 o2 `* R  a$ B没有没有，我只是绕了个变压器。

来自苹果APP客户端

机械师学木工

边城无缺 发表于 2019-6-4 08:38
3 R$ G9 _0 P: {$ P低压多少伏？

' i9 l) c% Q" R$ H好，原来是个玩家，现在这样玩的人很少了，我以前也这样狂玩，扰变压器、电感，现在眼花了，玩不了了！

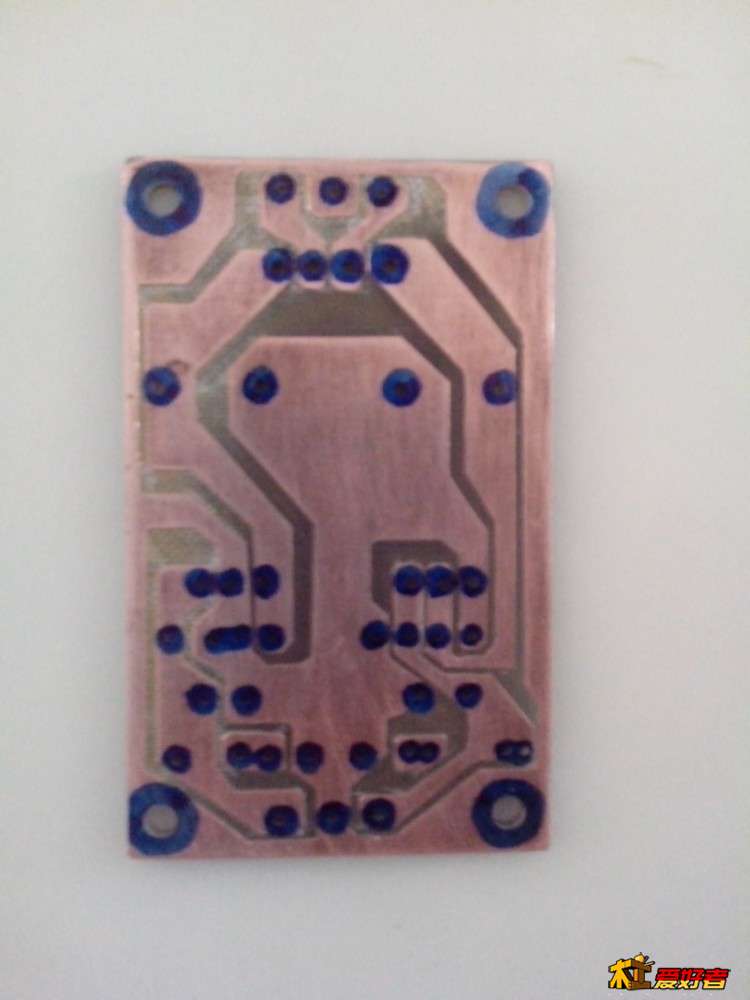

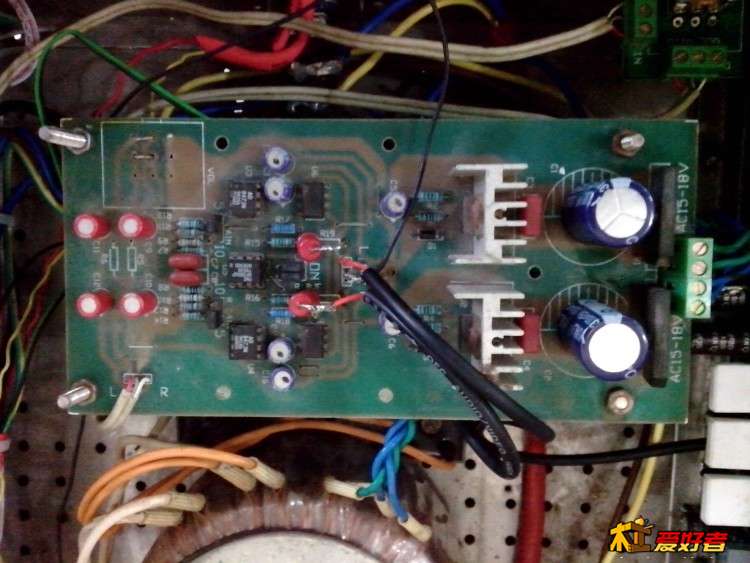

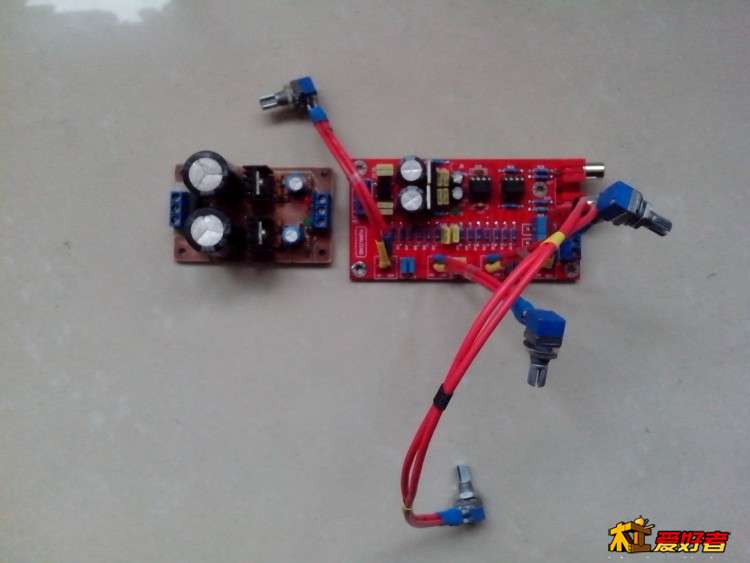

以前搞得电路板

; f0 d1 l/ w& W2 Q4 j+ h( \
7 S, z% o+ F7 h3 c8 G# B
% f5 _9 R' K* V$ q% X& {

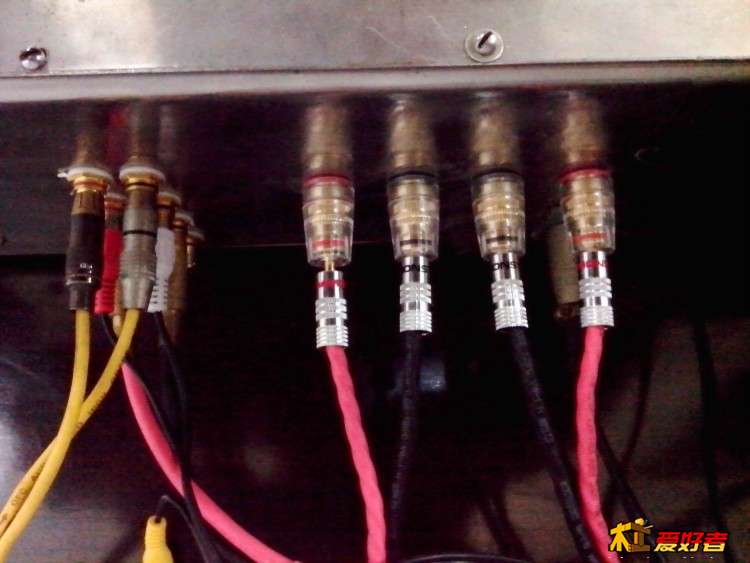

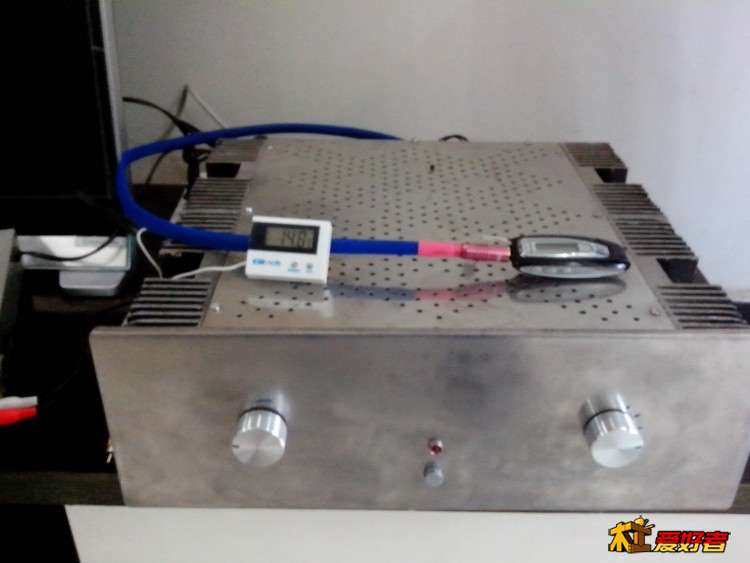

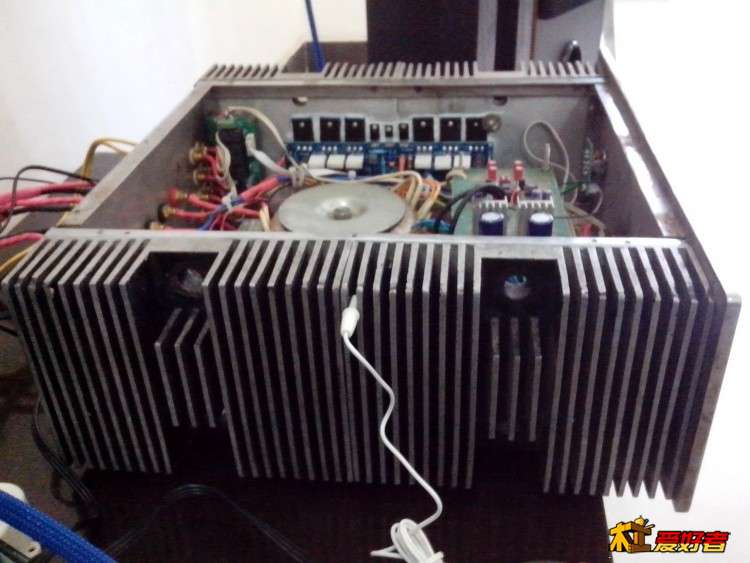

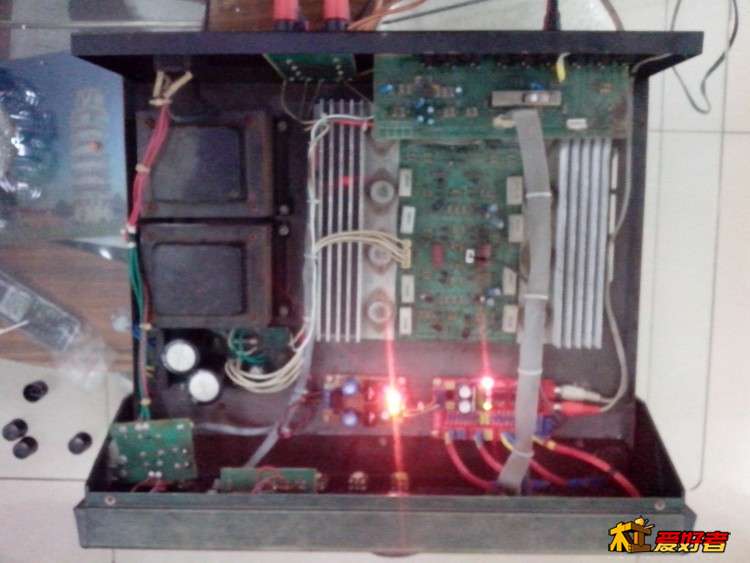

纯甲功放，连铝合金散热片，不锈钢机壳都自己搞
9 V6 f7 w# C7 ~5 \6 ~
9 o9 }9 u' e& m. F
; O6 a$ g0 n: a

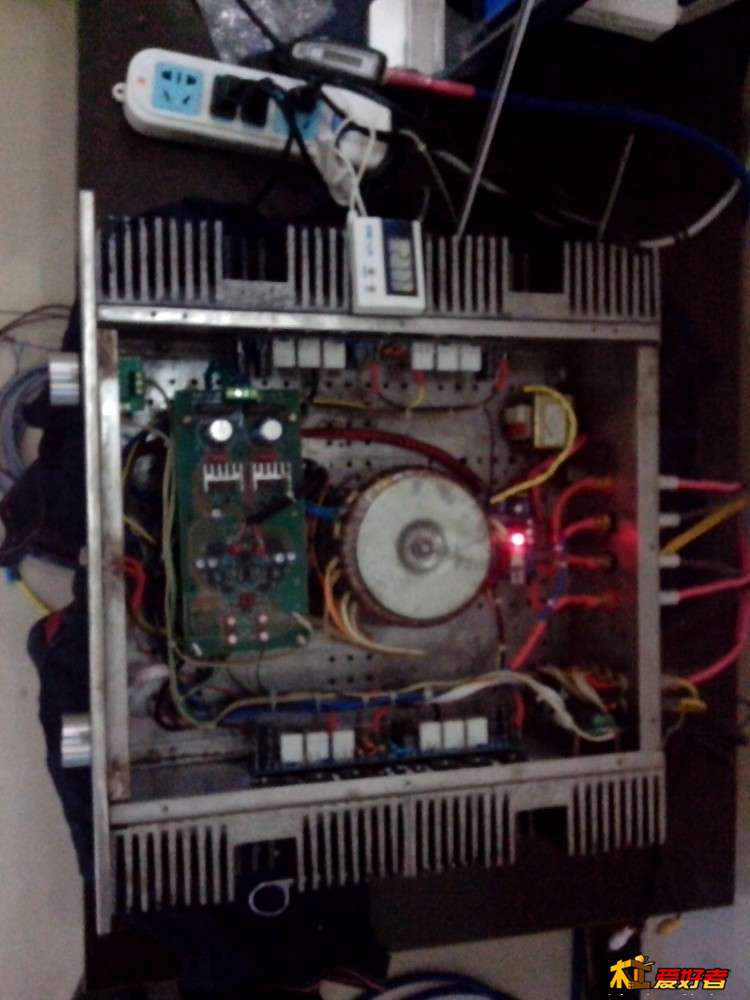

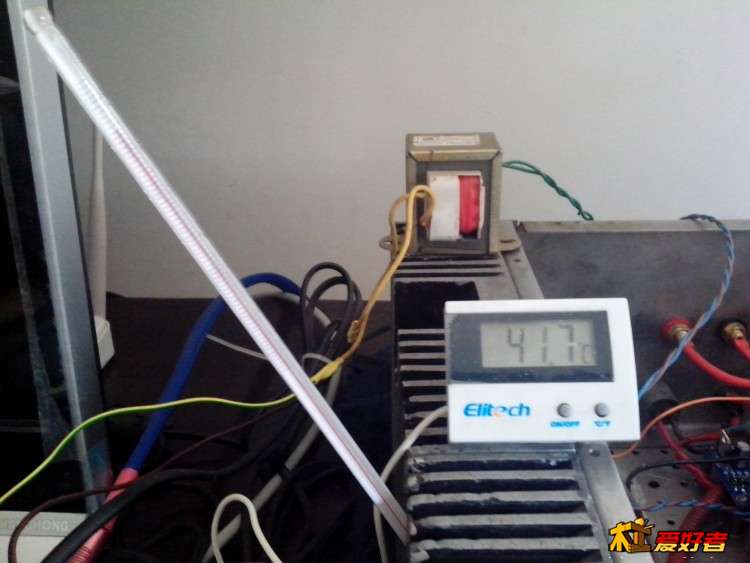

调试：
- u$ q" T; [# j9 E6 P& W
7 m5 n$ H. O% M$ J. V
$ Z) r* w8 O1 I' l1 h
现在估计很少人这样动手玩了
; w# l+ A4 J9 N2 V5 ]" J. y

机械师学木工

现在估计很少人这样动手玩了

Aptx-4869

机械师学木工 发表于 2019-06-05 22:00
; l5 }1 s: W" P+ J5 |  v  T7 t) |  u好，原来是个玩家，现在这样玩的人很少了，我以前也这样狂玩，扰变压器、电感，现在眼花了，玩不了了！
以前搞得电路板
1 Y2 W5 n) N& `3 j
" l; w+ M2 R- n



纯甲功放，连铝合金散热片，不锈钢机壳都自己搞

- ]8 Z# \4 L! m7 ~" M
2 U  H+ {  |% L! Q
. C( j+ ?* @6 a调试：
# P: J+ p9 F+ V" N


现在估计很少人这样动手玩了

3 J3 f/ n+ u' J1 l( g( g高手。你们以前腐刻PBC是不是用三氯化铁？

来自苹果APP客户端

Aptx-4869

机械师学木工 发表于 2019-06-05 22:00
好，原来是个玩家，现在这样玩的人很少了，我以前也这样狂玩，扰变压器、电感，现在眼花了，玩不了了！
) T; g" B( |; L! y3 [/ S以前搞得电路板

. @3 w1 T  F9 K; S0 y
. p8 v! Z0 Q3 w  ~2 ]6 Z

' @$ H* K8 ]' g* E7 N5 R6 `# f
纯甲功放，连铝合金散热片，不锈钢机壳都自己搞

  u: K0 a% |) ^( M. b! p9 |

! P  j/ R! q; g# O+ A6 l  P& {调试：

! o6 X  o8 l' G$ l' l
# c6 N1 e0 a' j
现在估计很少人这样动手玩了

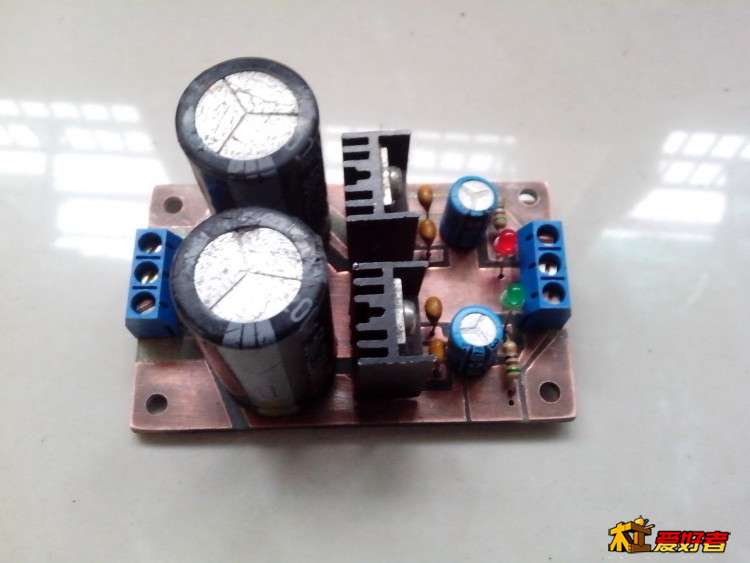

* [3 a1 t- K  w这块前级整流板做的真漂亮，绿油都强了

来自苹果APP客户端

刀不滴血

木工论坛里的电工

来自安卓APP客户端

边城无缺

机械师学木工 发表于 2019-06-05 22:00
4 e; z4 b6 D/ k" X, y; U' H! c! k( k好，原来是个玩家，现在这样玩的人很少了，我以前也这样狂玩，扰变压器、电感，现在眼花了，玩不了了！
以前搞得电路板

# o: U+ J# H: S+ H
( S$ D3 G4 L1 M% o. [" j5 M
9 g$ a  T4 x8 |8 \5 p% \
$ |6 \7 `2 K2 t# p! |* ~9 ]! e! @
纯甲功放，连铝合金散热片，不锈钢机壳都自己搞
9 a9 l) [9 g* L8 y- p/ A' u

8 j4 q! {7 z( F' f, g
调试：
, u9 m+ D8 [- R; J1 C) K8 x


7 B6 K" r0 M6 B现在估计很少人这样动手玩了

6 H- x. P9 i. d: [. t9 ]4 U# q我也爱好电子方面，喜欢听音乐，功放电路以前也是自己焊，从2030，1521，7294到分立元件，现在只是听听成品机，家里功放成品机都有十多台，最好的就一台马兰士88，去年装修就没时间玩了，装修完好再玩，遇到前辈了

来自苹果APP客户端

机械师学木工

Aptx-4869 发表于 2019-6-6 01:57
# ]# s* v0 [* S高手。你们以前腐刻PBC是不是用三氯化铁？

: b' \# M+ Z/ |) c0 s腐蚀电路板用氯化铁溶液，溶液自己配，盐酸里多放些铁锈，就生成氯化铁，放入铜后发生化学置换反应，就能腐蚀掉铜。我大部分都是这样搞的，后来有了淘宝，淘宝上有卖一种粉末或膏状的，加水就能腐蚀电路板。
. h3 \+ L0 L. a9 _  h9 Y; N, I/ x$ B

Aptx-4869

机械师学木工 发表于 2019-06-06 20:16
腐蚀电路板用氯化铁溶液，溶液自己配，盐酸里多放些铁锈，就生成氯化铁，放入铜后发生化学置换反应，就能腐蚀掉铜。我大部分都是这样搞的，后来有了淘宝，淘宝上有卖一种粉末或膏状的，加水就能腐蚀电路板。

' E8 A. v" s& h淘宝好像买不到氯化铁，我之前买过一瓶粉状的，环保型。他们说氯化铁不能上架

来自苹果APP客户端

Aptx-4869

刀不滴血 发表于 2019-06-06 10:53
6 W/ k; p7 _; w; N. N' F$ o木工论坛里的电工

  h" A# h6 P4 R) K

来自苹果APP客户端

大手牵大手

Aptx-4869 发表于 2019-06-04 22:45
初级2.0，次级2×7，14平方的扁铜，轻松烧3.2焊条，市面这种焊机几乎都是档位调压，我这利用线圈抽头调漏磁，无论哪个档位引弧电压都不变。调漏磁小融池深，调漏磁大融池浅。不靠谱我也用了好几年了，我不清楚你说的焊小东西是多小？

* e4 ]1 P6 V+ _7 m9 J* H$ I) `! g好吧，估计是看图片视觉上感觉有点细，如果是你说的线径那的确够了

来自安卓APP客户端

Aptx-4869

大手牵大手 发表于 2019-06-07 20:42
好吧，估计是看图片视觉上感觉有点细，如果是你说的线径那的确够了

铁心截面才6×6。这线径够用。测试的时候一口气烧20多根3.2焊条铁心反而次线圈烫手，加了散热风扇长时间使用完全没问题。家用正常烧点东西也用不着一直连续烧焊条

来自苹果APP客户端

无事不生非

Aptx-4869 发表于 2019-6-6 21:52
淘宝好像买不到氯化铁，我之前买过一瓶粉状的，环保型。他们说氯化铁不能上架

$ W" u3 j$ c0 _9 K盐酸+双氧水也可以，就是慢点。不知道氯化铁的速度有多快。
可以买瓶洗厕所的盐酸，再找点锈得很厉害的铁东西刮点锈下来就可以配了。
$ V* h. b8 ]3 k( l9 z

dg306

战场归来 发表于 2019-6-4 21:42
我有个焊机想改个点焊机，但是本人并非电工，所以迟迟未敢下手，希望能给指点一二：91年天津黄河电器厂产 ...

+ d% U! h: ^- j+ l3 e; J7 C6 e7 p建议木有保留原样不要拆，此机是动铁的焊机，可无级连续调整焊接电流，静态电流小，160安焊接电流足够连续焊接，老产品纯铜料足，免维护，现在存量已很少了，电子焊机不耐用，损坏率高。点焊机功率要大得多，除了焊电池没多少用处。

rolfren

咱这论坛真是人才辈出啊，惭愧
