工具DIY-2：做了几个调速器(补21#原理图/35#PCB可下载)

sunscape

原帖由 七公 于 2007-5-16 20:28 发表
. |6 V7 u5 X3 Z' A% ]& k  k9 @( ?对电动机没什么研究，不过以前看到过文章对可控硅调速方法提出过异议，所说的也很有道理，但实际情况是大多数单相串励电机都采用的是这种调速方法，所谓实践出真知，这个可能跟这种电路简单实用便宜分不开吧

电动机在如果降压使用，就会使电机的加速力矩减小，电流需求反而会上升，极限情况就是电压低到一定程度后电机的加速力矩为零而带不动负载，俗称堵转。这时电机电流会大大增加，而此时装在主轴上的风扇转速接近零，造成散热困难，对电机是十分不利的。所以我的建议是电压不要调的太低，当然也只是理论上说说的东西，还是以实践为准。

电路中小电感还要加个反相二极管吸收电流吗？原理图看上符号用的是双向可控硅，电感是在交流中的，不存在反相不反相这个说法似乎。实际情况这个电感的取值还是不太好选的，我也是半瓶水，还需要继续学习...

& `3 x: G. B4 m2 R$ m. @* y七公讲的太好了
我开始把电位器阻值做的太大就堵转了，好在还没发生意外

& \3 @1 Q$ o; M7 e1 i9 i我才是半瓶子水呢，那个电感是以前拆开关电源剩下的，感觉装与不装没有区别也懒得再拆下来。您说的反相二极管我明白了，是直流电路用的。以后还要多多请教呢！

sunscape

原帖由 kennyxue 于 2007-5-17 00:34 发表
一看就是有研究的主啊

4 F- K3 j' S7 a8 p/ p& Z
哪里呀，很多木友水平高得多，我是求学来的，惭愧:sweat

sunscape

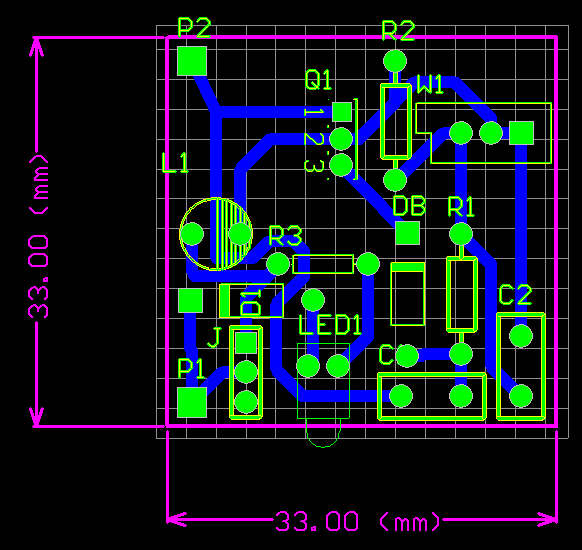

补充protel原理图和印版图，初学protel做得不好，请大家自由下载加以改进:smile

韬韬

这个也diy了，厉害！

sunscape

不好意思，这是在七公、太阳鱼、yxy、狂人等众多高手的鼓舞下尝试的:smile

wylsuk

好啊，，有一个知己，，我爱看这个，，多发一些啊，，

天生赢家

佩服佩服。 强顶！~

发烧狂人

有多了个调速同好,顶!!

sunscape

同好同好，呵呵
$ F9 F  w, t! s, y以前和你讨论过调速的问题，那是我还是不赞成导通角调速的，现在经过实验还是可行的，就是有点不稳定。
  ]) t! R! u% E$ }
以后有时间实验西门子TDA的调速电路，或者脉宽调速。还有如果串激电机可用直流的话就方便调速了。

七公

网上查的：
1。单相串激电机又称交直流两用电机，当然可以用于直流电源供电。在结构上与直流串励电机几乎相同，若说有细微区别，也就是直流电机的定子可能有时用一般的薄钢板叠成，甚至可用整块钢制成。而单相串激电机却只能用硅钢片叠成。
2。直流电机除串励以外还有并励，它励，复励等励磁方式，只能说单相串激电机与直流串励电机结构相同，即使是相同，单相串激电机可用于直流，不代表所有串励电机都可用于交流，其它励磁方式更是绝对不能通用的。
3。单相串激电机机械特性较软，多用于电动工具，可以用直流供电，这样性能会更好一点。若改为并励，机械性能将变硬，类似于并励直流电动机的特性。

# ^* ]0 T: O+ T% G! j; }3 y为此我拿了220v的手电钻做实验，结论是确实可以用直流电来工作的。佐证：我以前拆的百得里面的调速电路用的是单向可控硅，说明电机也是工作在脉动直流下的。

[ 本帖最后由 七公 于 2007-6-1 15:07 编辑 ]

dckk

我不希望进行调压使用.
因为目前市场上的很多电机的功率转换效率不高(从发热和震动两个方面就可以直观的看出来),如果降低电压,将导致转换效率更大幅度的下降.极限就是当电压下降到一定值时,效率为0,表现为电机只发热不转动.后果是烧坏绕组.即便是电极能转动,发热的功率也是比较明显的,所以不建议降压使用.

% L3 N: A, B: H; O! c4 L8 y: m调高电压也不可取,因为绕组所有的漆包线的绝缘程度是额定电压所限,过高电压可能造成击穿绝缘层,最终导致电机烧坏.所以也不要调高电压.

当然,如果微调还是可以的,但是我认为最好不要超过正负30付的范围.

sunscape

原帖由 七公 于 2007-6-1 15:05 发表
+ o5 n2 r, I; ~; g# ~) w$ P网上查的：
; o& {# w4 ]$ q7 A# R( V1。单相串激电机又称交直流两用电机，当然可以用于直流电源供电。在结构上与直流串励电机几乎相同，若说有细微区别，也就是直流电机的定子可能有时用一般的薄钢板叠成，甚至可用整块钢制成。而单相串激电机却只能用硅钢片叠成。
2。直流电机除串励以外还有并励，它励，复励等励磁方式，只能说单相串激电机与直流串励电机结构相同，即使是相同，单相串激电机可用于直流，不代表所有串励电机都可用于交流，其它励磁方式更是绝对不能通用的。
3。单相串激电机机械特性较软，多用于电动工具，可以用直流供电，这样性能会更好一点。若改为并励，机械性能将变硬，类似于并励直流电动机的特性。
# G9 e3 O) N/ n. r
为此我拿了220v的手电钻做实验，结论是确实可以用直流电来工作的。佐证：我以前拆的百得里面的调速电路用的是单向可控硅，说明电机也是工作在脉动直流下的。

4 m- U6 w0 `+ {: ^4 X感谢七公指点！我那个百得曲线锯就是参照您提供的电路图，换一个电阻就好了
( j$ A/ V0 v1 X: T4 X
( I# v9 c$ G! T现在冒出一个想法，220V半波整流做110V串激电机的电源可行吗？比如6个1N5404并联整流，再用几个电脑AT电源的470uF/250V电解电容滤波？

发烧狂人

原帖由 sunscape 于 2007-6-4 20:01 发表
; W* d5 l. E' m4 E, U( w5 a

感谢七公指点！我那个百得曲线锯就是参照您提供的电路图，换一个电阻就好了

现在冒出一个想法，220V半波整流做110V串激电机的电源可行吗？比如6个1N5404并联整流，再用几个电脑AT电源的470uF/250V电 ...

3 u5 R0 T/ K: u4 v　　二极管并联使用不好，因为很难保证起Ｖ－Ｉ　曲线的一致性，同样电压下，有的电流及大，均流是个难题
9 t: i) l3 Q9 P' k# K- [我曾经用10A/1000V 的二极管半波整流,用220U/4０0V 的电解,发现空载电压接近200V,且带负载电压变化与功率有关，上下变化很大，不太适合１１０Ｖ的工具．
0 l  ]; b: M: M/ ^3 s$ Y& X　　　　如果不用电解，平均电压经过测量为１１０Ｖ，但因为为脉动直流，电机抖动厉害，也不适合１１０Ｖ工具
; j" [* L9 |$ d! o3 e　　　

5 ~8 q* d: e. Q  u$ P; a0 @! E[ 本帖最后由 发烧狂人 于 2007-6-4 20:29 编辑 ]

sunscape

原帖由 发烧狂人 于 2007-6-4 20:21 发表

　　二极管并联使用不好，因为很难保证起Ｖ－Ｉ　曲线的一致性，同样电压下，有的电流及大，均流是个难题
) I; K# f5 r0 d& j% O! U+ O4 w我曾经用10A/1000V 的二极管半波整流,用220U/4０0V 的电解,发现空载电压接近200V,且带负载电压变化与 ...

6 D$ _7 c, @$ m
# m# [1 A1 M  @3 p2 {
感谢狂人指点！看来半波整流的办法也是不可行呀

太阳鱼

看来我们志同道合， 真理是相对的，要注意条件。所以对什么东西吃透了就得心应手。巨喜欢李连杰（不是他的无以天下第一，最重要的是他现在武艺的修为已经是天下第一！），他在《霍元甲》里说：武艺派别没有高下之分，是习武之人有高下之分。《romio must die》有一句台词:gun can't kill people, people kill people!
人是最重要的因素
