钢板机D机烂尾干脆入个铸铁机架

饕餮小白

如果想着享受造机的过程就继续，如果是要玩机器就直接入二手的合适一点   二手拿回来升级硬件挺好

兰的启

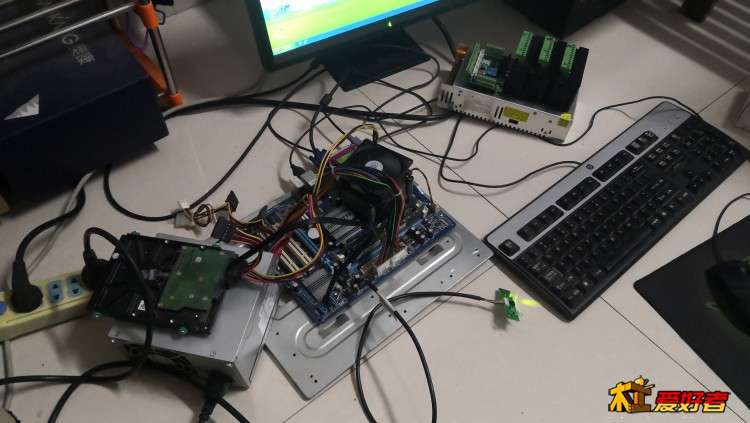

犄角旮旯里翻出来的电脑零件，
9 ^# A- ~' O1 q- ~/ x0 J! _9 q1 N拼凑拼凑顺利点亮，等空闲下来归置归置。
$ ?1 m) ^3 J6 I. Q* H7 @+ q
! o/ X- i! n8 f( S6 G) a
还少变频器和主轴电机，
不大想搞水冷
想买个1.5Kw风冷电主轴，
( B' P  ~( R# E3 b& F

关于风冷和水冷的优劣，拜托有经验的老师指点一二！

兰的启

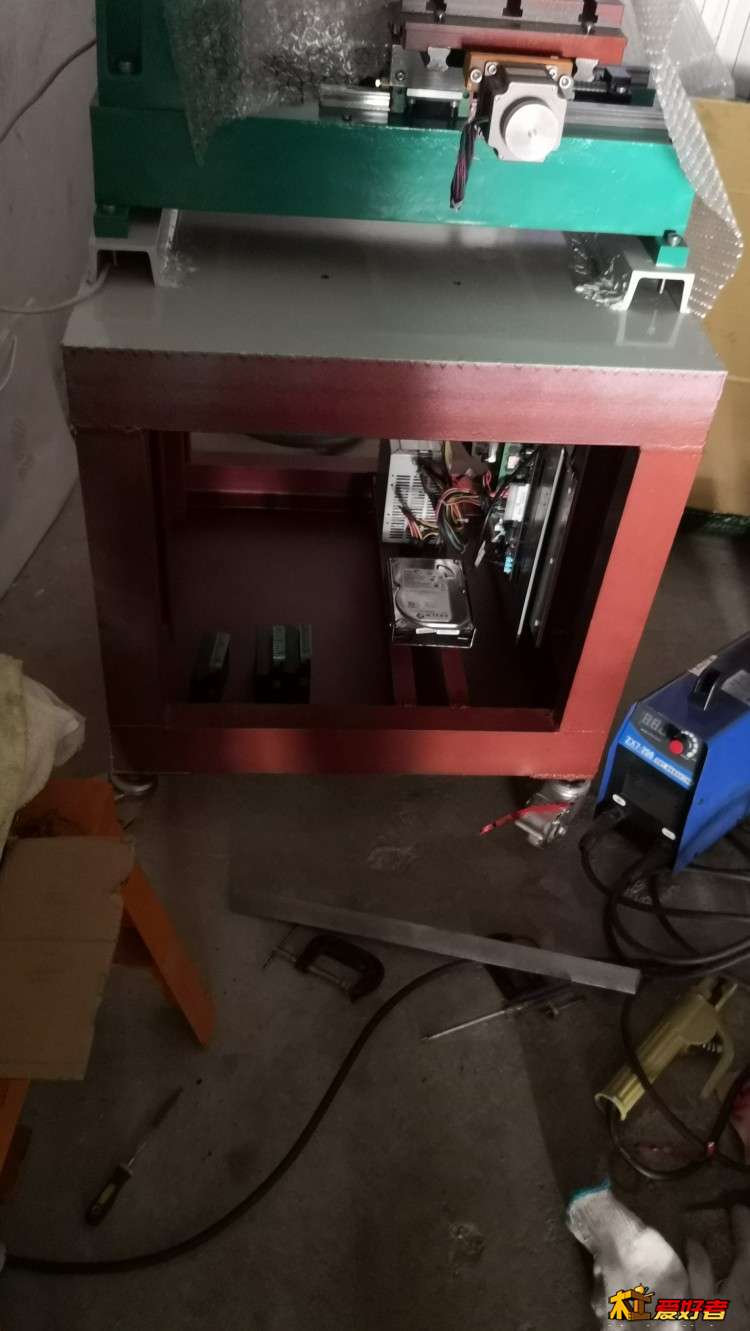

今天把散装电脑塞进去了。
顺便做了个安装电控的架子。
: O* r( y5 J, c( _8 C- d

兰的启

# {/ D' N  ~% [3 e2 s

t2930

底座跟架子槽钢螺丝连接的地方不平度怎么搞的？

兰的启

5 ]' S. D, B$ g( U

t2930 发表于 2019-4-16 08:59
底座跟架子槽钢螺丝连接的地方不平度怎么搞的？

( V* x. Y6 q) R: P+ J/ R1、切两段槽钢，按机脚孔位，钻4个8.5mm孔，安装面打磨一下。
( L& _; c4 Z9 z2、将底座M8螺纹孔钻成8.5mm通孔。
3、槽钢安到底座上，M8螺丝锁紧，严丝合缝。
4、将安好槽钢的底座搬到已经做好的架子上，调整好位置，焊死。
- d1 O0 f, ~/ c9 d! y7 V这么搞一来可以弥补架子的不平整，二来底座下方留有足够安装空间。
9 x, d2 x. H% p! }* Z/ W( o8 G, M

t2930

兰的启 发表于 2019-4-16 12:01
6 z$ |& }5 V  M+ {9 t2 Y# S1、切两段槽钢，按机脚孔位，钻4个8.5mm孔，安装面打磨一下。
7 C8 X% }+ X3 u' b+ [0 M2、将底座M8螺纹孔钻成8.5mm通孔。
3、槽 ...

& O9 T" W$ R8 Q5 s$ D8 j先锁紧螺丝再焊好的，现在4个螺丝松开肯定会有个脚翘起吧，不垫东西不太可能

兰的启

% H$ p9 ^8 R4 X- j. A+ A

t2930 发表于 2019-4-16 14:29
先锁紧螺丝再焊好的，现在4个螺丝松开肯定会有个脚翘起吧，不垫东西不太可能

焊完后专门将底座拆下来试验过，没有翘起来的地方，要是有翘起来的地方，估计机脚早被憋断了。因为机脚下垫的槽钢是先固定到机脚上，再连同底座整体放到架子上去，最后将垫机脚的槽钢电焊固定。
" a, c. |2 V6 g

兰的启

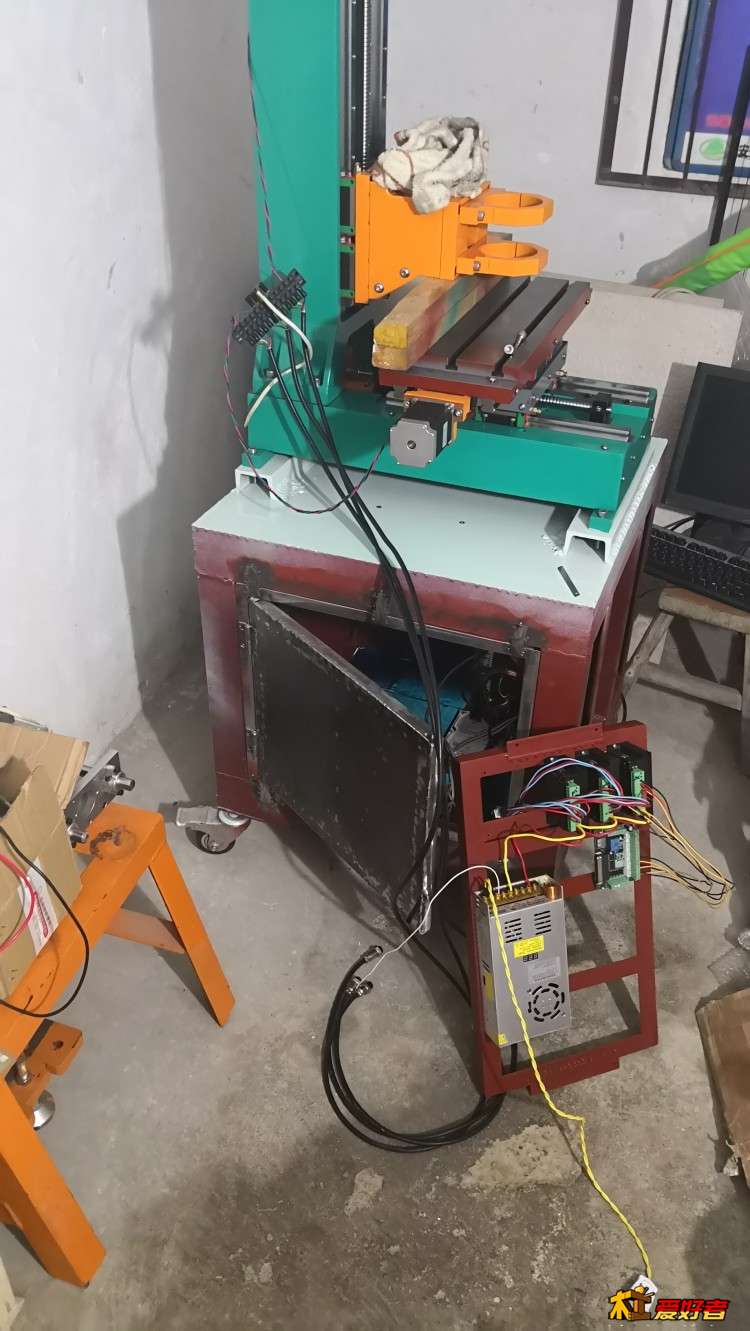

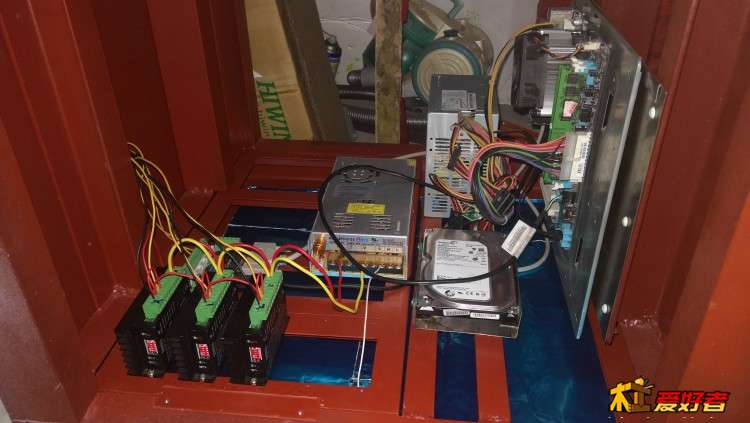

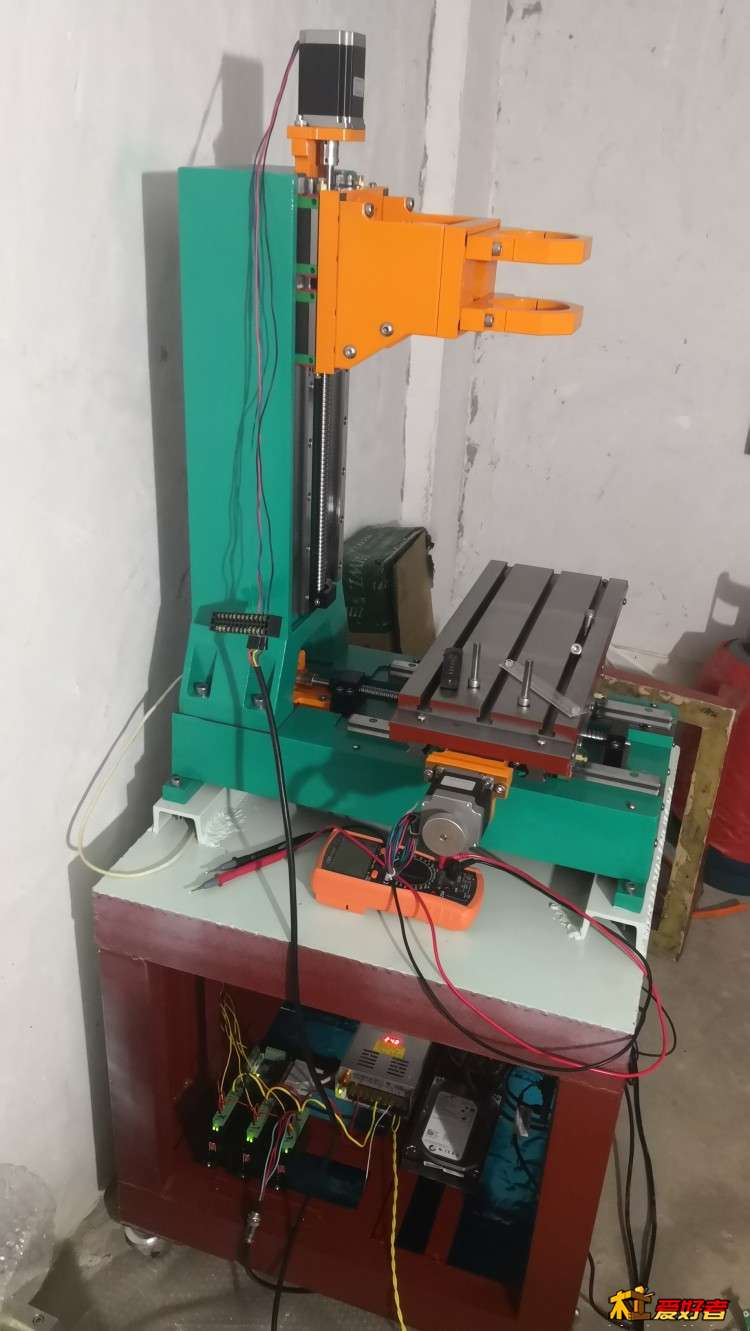

接了下线。也不知道有没有接错。

) p' u" X6 y2 L7 ^+ Q: T% w0 M7 E

兰的启

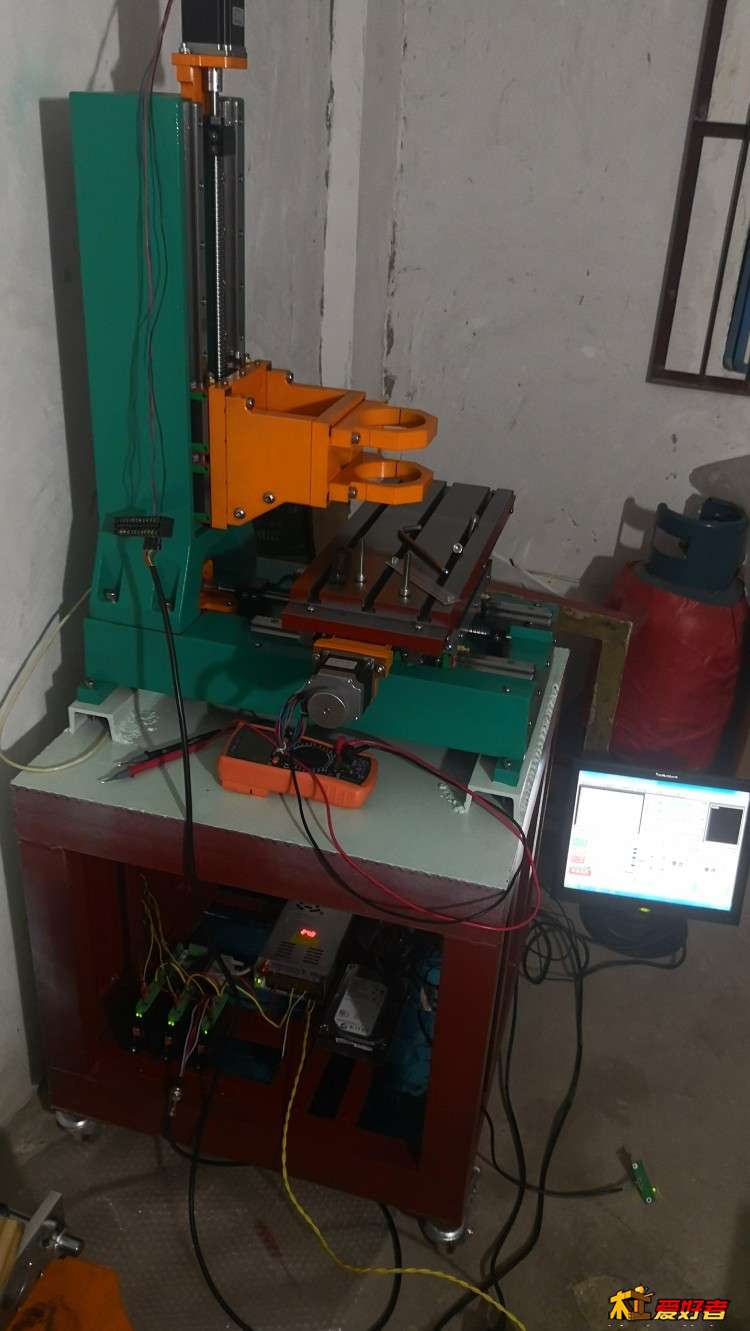

/ p9 t( w4 @6 \. p通电试一试，还好线没接错，正常运转。
: m1 ?$ u; {1 R: r7 }5 I8 G

兰的启

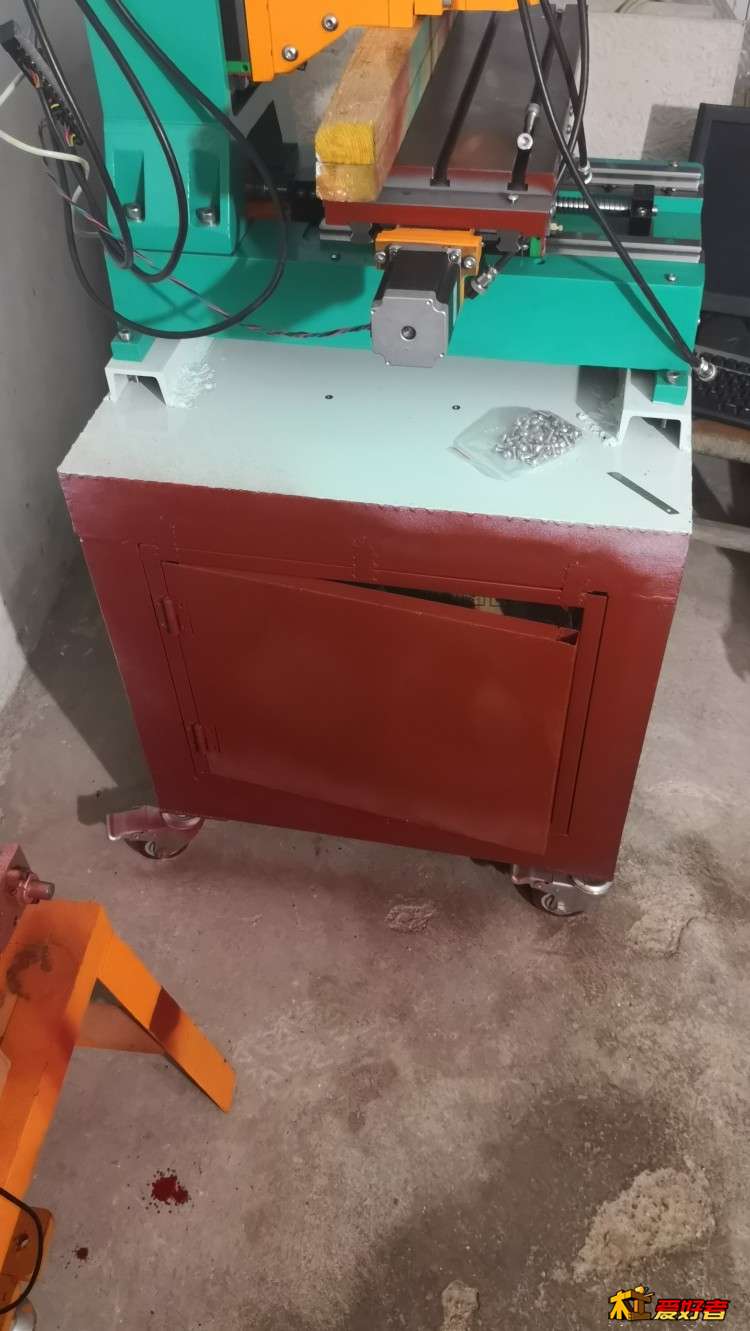

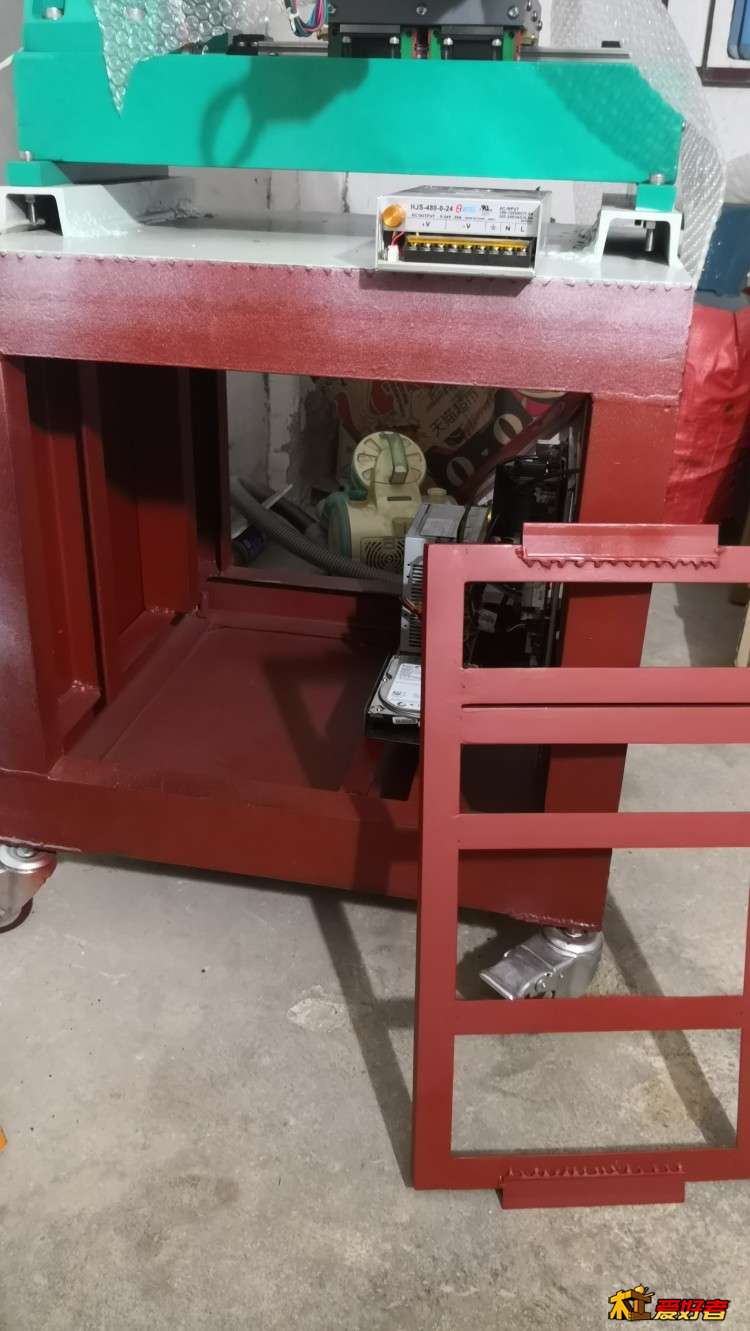

2 @/ e9 ^5 L  u; G. U( `! T给架子做个门，各种线头就安在这个门上。
& u" H/ Z0 z3 b

兰的启

慢慢玩

laupta1

立柱机颜色漂亮,Z轴自己加个配重就完美了

木子@

重器啊，阳台党不敢想。

兰的启

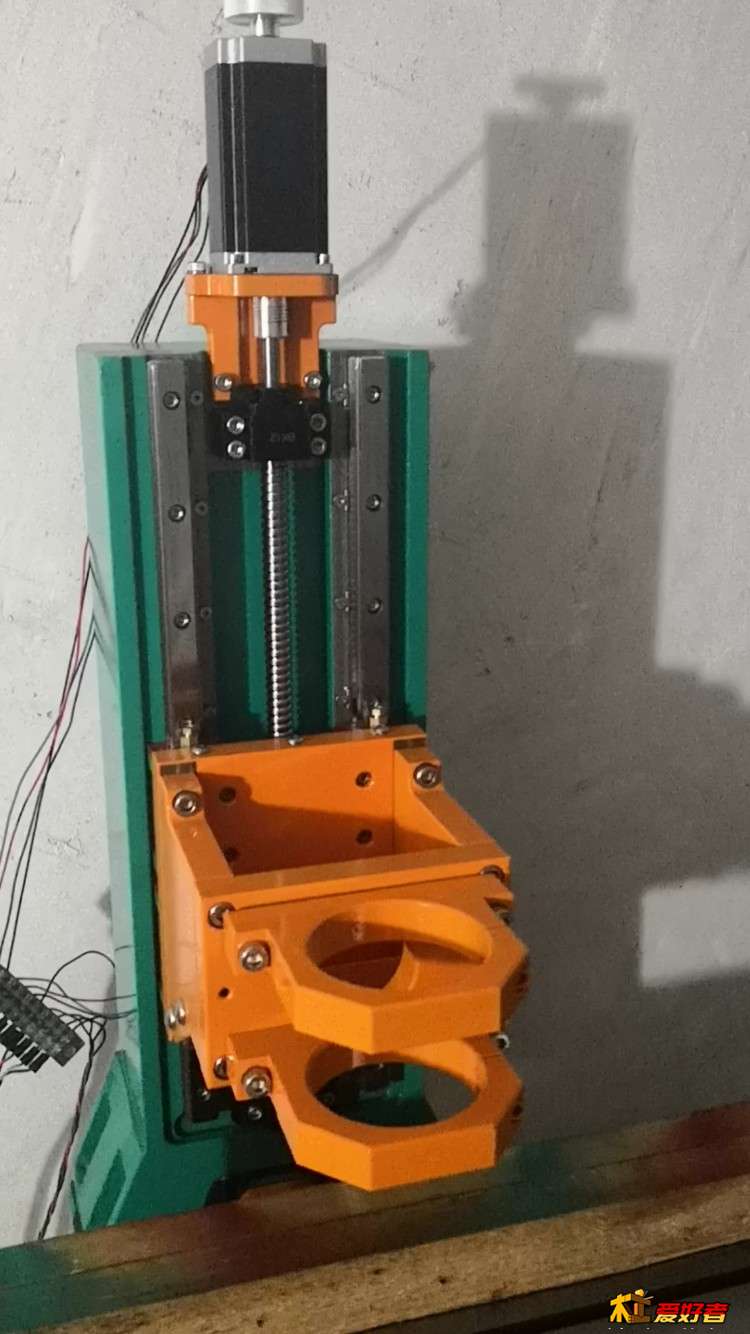

没有一个囫囵时间搞机，加长步进电机早就到了，一直没时间换上，今天安上去，搞个浮雕图案试试，给力！
