钢板机D机烂尾干脆入个铸铁机架

tiekuxin

DIY玩家的最终之路，大都会从开始拆腾零件，最后到成品机

兰的启

lzzasd 发表于 2019-3-28 07:59
/ {8 c: @2 E- Z1 g) i5 C+ m! ]! z我觉得钢板机还好啊     你设计问题吧    我使用圆规加铜滑套    接触点少变形还可以接受

机架变形量很微小，圆轨机体现得不明显。
6 E% |" F+ d. u5 m, Y3 \4 E

Sein850

兰的启 发表于 2019-03-29 08:29
3 s3 a- j1 i- }" X+ u钢板也不见得一定要变形，支持你继续搞。

$ x7 x& Y, E, Q# }我XY 行程要做蛮大的 二三十的行程大概 手头准备的是14mm厚的拆机钢板..要不我看还能再考虑考虑弄厚点

兰的启

Sein850 发表于 2019-3-29 09:08
* K8 G2 W/ c$ b0 k8 c9 p2 r! d我XY 行程要做蛮大的 二三十的行程大概 手头准备的是14mm厚的拆机钢板..要不我看还能再考虑考虑弄厚点

' J* ?% n/ P9 [30的行程，14厚度？用圆轨差不多。不做其他处理的话，建议厚度翻个倍。
我以前做的也是X轴30行程，20厚度，变形了！
8 r8 D0 l4 w$ H3 a

Sein850

兰的启 发表于 2019-03-29 09:22
30的行程，14厚度？用圆轨差不多。不做其他处理的话，建议厚度翻个倍。
7 M3 u: \- x5 k我以前做的也是X轴30行程，20厚度，变形了！

WWL1215

Sein850 发表于 2019-3-29 09:08
我XY 行程要做蛮大的 二三十的行程大概 手头准备的是14mm厚的拆机钢板..要不我看还能再考虑考虑弄厚点

4 b, S7 C1 k* R* c2 o4 O5 R. d25mm以上的45﹟钢板切割铣好放置半年以上再上磨床精磨。

t2930

倒装一块十字板的，先装好调顺工作台那个轴，整体扣在底座导轨滑块上，螺丝从下往上装，底座有一排六个通孔，对齐一个装一排，雕铣机的机头也都是倒装的，装配模式一模一样

兰的启

t2930 发表于 2019-3-30 07:21
倒装一块十字板的，先装好调顺工作台那个轴，整体扣在底座导轨滑块上，螺丝从下往上装，底座有一排六个通孔 ...

* }; X' W! v, E& {+ ]" i9 r/ s- ~基本不需要底座上的那几个辅助安装孔。

往事随风去吧

t2930 发表于 2019-03-30 07:21
倒装一块十字板的，先装好调顺工作台那个轴，整体扣在底座导轨滑块上，螺丝从下往上装，底座有一排六个通孔，对齐一个装一排，雕铣机的机头也都是倒装的，装配模式一模一样

5 b9 z  w! ]1 O4 B2 v) {大哥，给你说过我的笑话。
( `, p- Z, s9 _, w+ ]) v6 K当初做我这个机器，也是倒装立柱机，XY也是一块整体共用平台，淘宝加工好机架回来，装着装着，才发觉装不上了，或者说装上，就调节不了X轴丝杆螺母座的位置了。
, T6 h) z+ y1 a- t2 P( S8 D. t最后苦思冥想，将Y底板手工打了两个10MM的通孔，孔距和X轴螺母座螺丝孔距相等。

往事随风去吧

兰的启 发表于 2019-03-29 08:29
: @8 @  ]3 c, g4 V  A4 e钢板也不见得一定要变形，支持你继续搞。

9 y/ X5 ~- W  h3 y5 |+ a* ^应该说如果做了时效，可能问题不大，新钢板不做时效，变型的可能性太大了嘛。
哎，上台钢板机，你也费了不少心血啊。

兰的启

往事随风去吧 发表于 2019-3-30 10:36
) W0 H1 ]$ N5 t应该说如果做了时效，可能问题不大，新钢板不做时效，变型的可能性太大了嘛。
. N0 D0 K5 q( d$ y" F$ Z# V& B; I8 v哎，上台钢板机，你也费了 ...

是花费了很多精力，也给不少朋友增添了麻烦，令人沮丧的是还没成功。钢板还是要做时效，变形起来就废了。
) U) A0 F+ V, v6 [

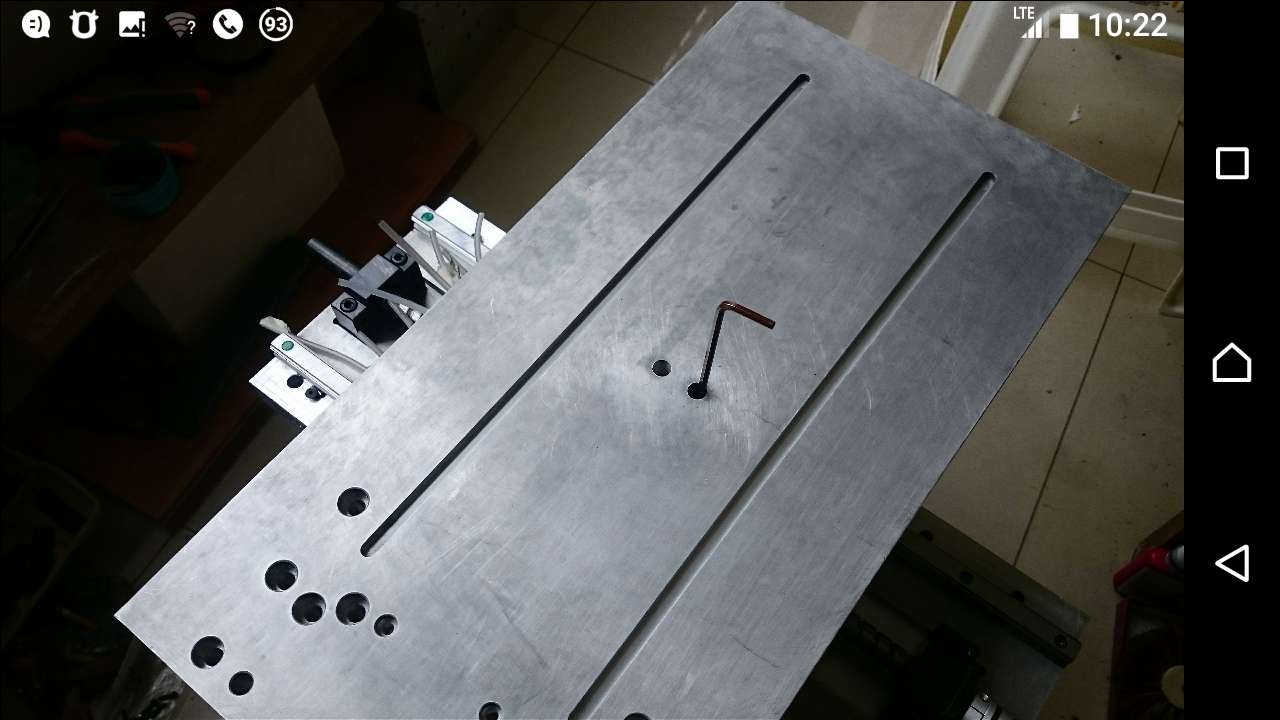

兰的启

# g1 [* [3 o! l% e% _

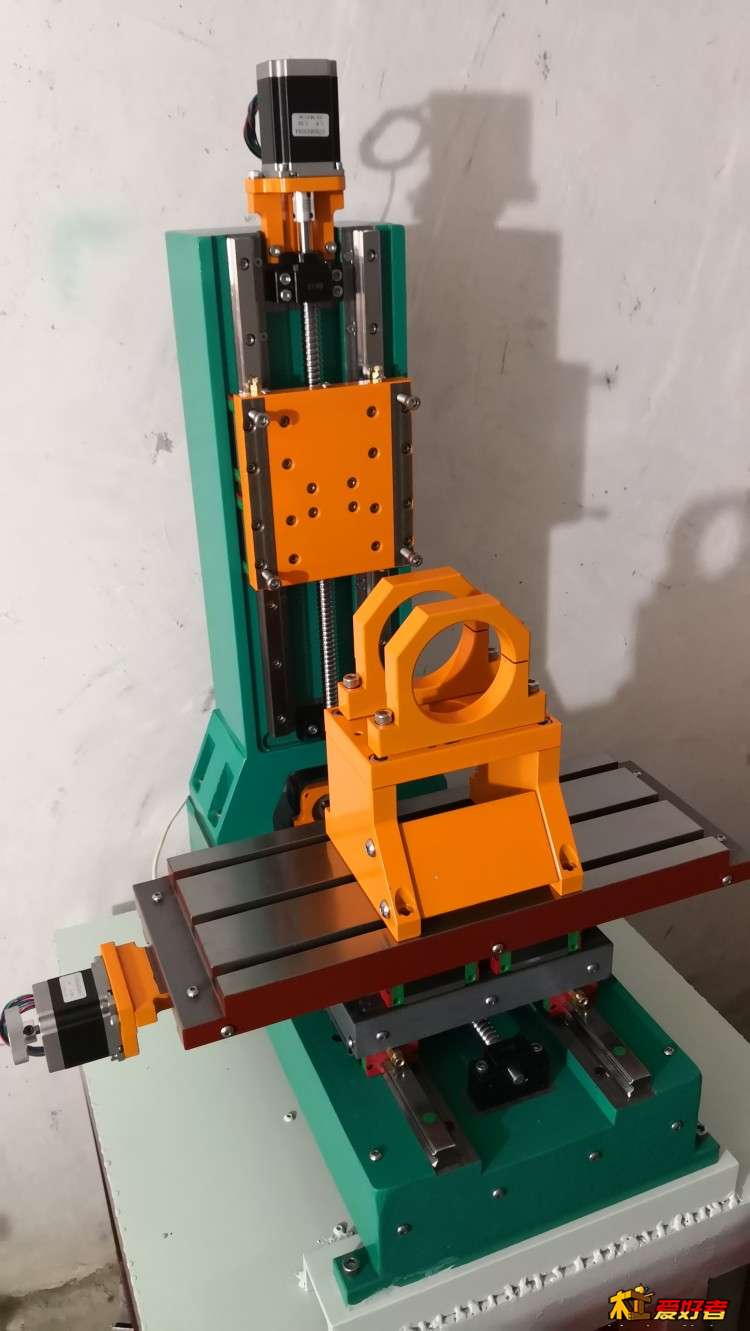

/ D  q6 q; N7 o; q9 p+ H+ \继续搞机。太沉了，
; F8 H! J/ [3 |" m* E  S一个人玩起来有点费劲

兰的启

主轴箱挂上去Z轴往下溜，
" U1 s( C- g7 F+ _. F暂时放一边。还要折腾些时日。


8 c: q6 O, U+ d# v7 C

兰的启

" q; f0 f. r3 b: h+ g

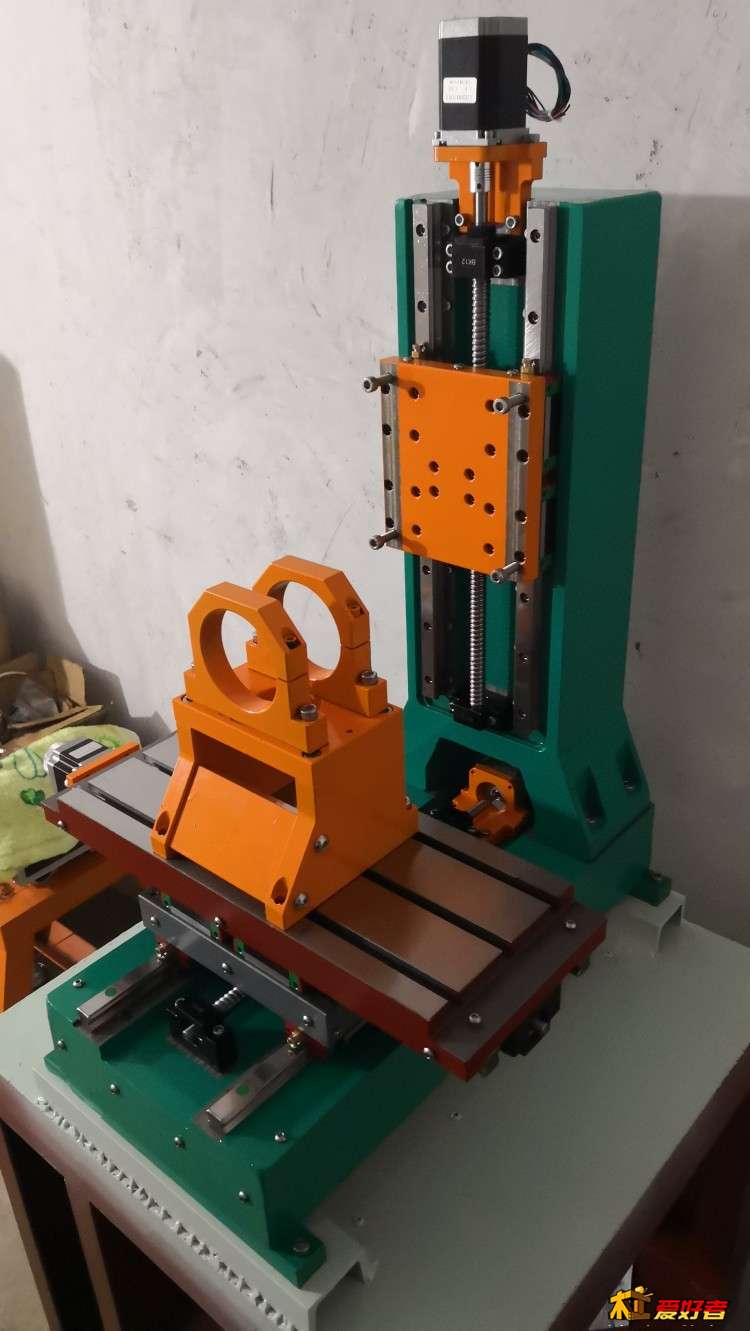

主体工程总算搞得差不多了。
; F( U) j& Y9 z  h* c8 i( F回头要把廉价的丝杆及丝杆座换掉。
贪图便宜买了*水廉价货，不好装配。

znz

  这个立柱靠谱  要带刹车  闭环步进电机   z轴
: r: O0 j9 z% ~* g' {
