小白呼叫大婶！DIY雕刻机结构分析

李铁匠 · 发表于 2019-3-21 10:26:59

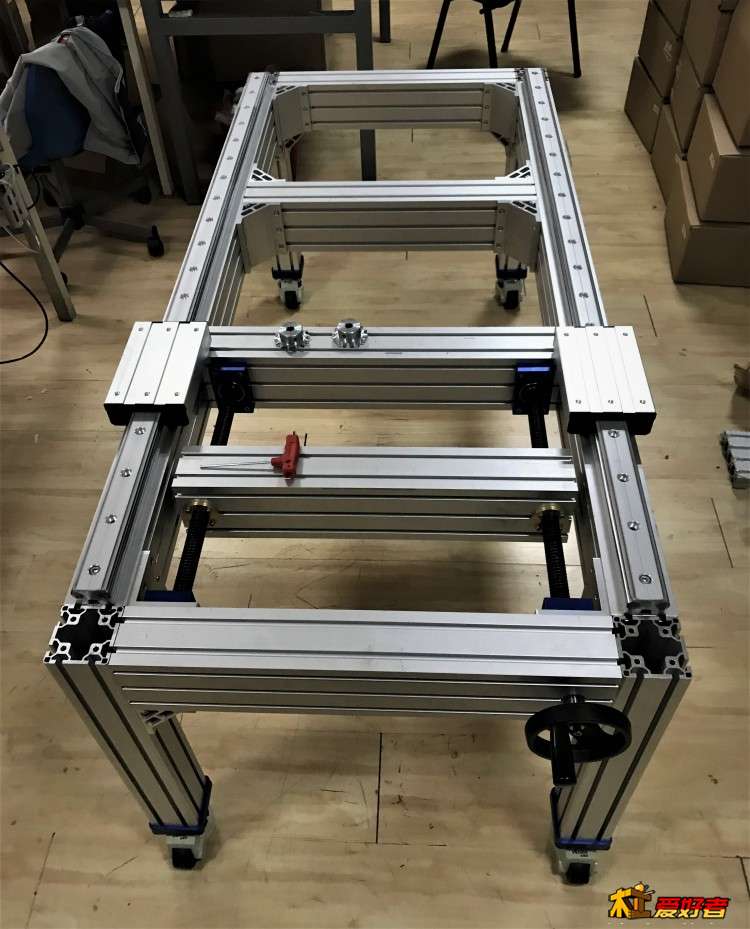

我的工作台，还没完工，可以参考一下，用的5mm厚的型材，行程x600，Y300，Z1200

李铁匠 · 发表于 2019-3-21 10:27:40

我的还没完工，用的5mm型材

litujiang · 发表于 2019-3-21 11:25:25

李铁匠发表于 2019-3-21 10:27
% l9 z( c8 }; p7 A1 v我的还没完工，用的5mm型材

支架看起来很粗壮，我打算用60*60的4毫米厚方管做，螺丝固定，装4个福马轮

李铁匠 · 发表于 2019-3-21 11:49:00

litujiang 发表于 2019-3-21 11:25( g) z6 }* W6 v3 ]! Q; e
支架看起来很粗壮，我打算用60*60的4毫米厚方管做，螺丝固定，装4个福马轮

我的主框架是80120，机器重量要够，否则会共振，另外型材的尺寸一定要机加定长，买来的尺寸不标准，工程量很大，要有心理准备啊

litujiang · 发表于 2019-3-21 17:58:31

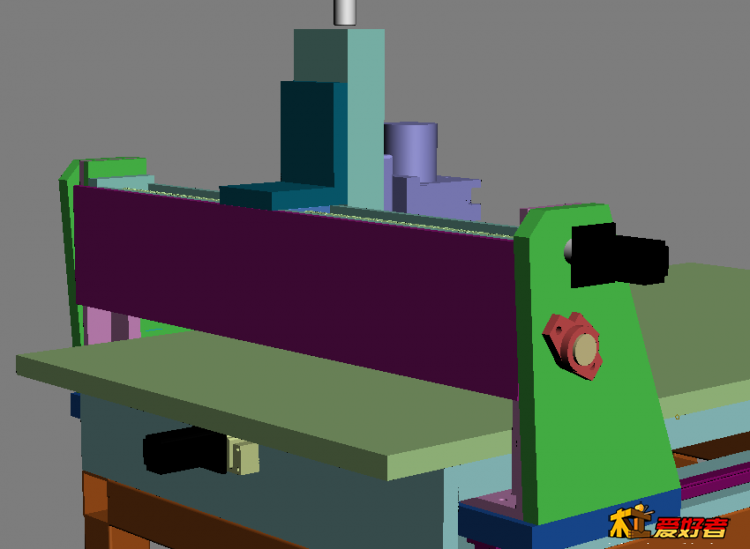

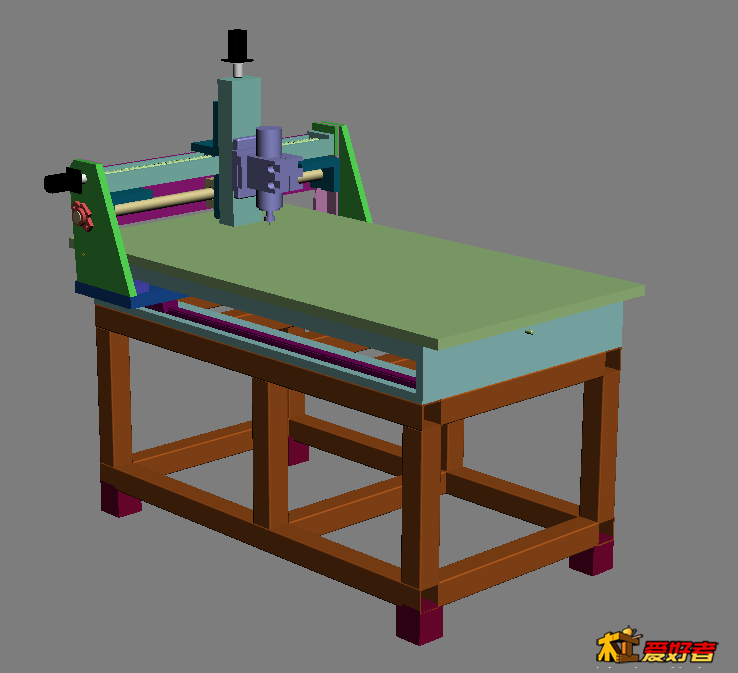

结构继续更新，越来越像工业机了，原计划买的拆机精磨钢板，没有合适的尺寸，只能全部全铝板了，龙门底部换30厚的铝板做横向连接，龙门后背加一块10厚的铝板。底部架子结构还在犹豫中，6060的铝型材5个厚390元，还是镀锌方管4个厚342元，型材加工方便，镀锌管结实，但好像只能焊接了，螺丝需要搭接，强度还不好控制。

abs2554 · 发表于 2020-4-25 12:38:35

机器成功了吗？

没事遛遛狗 · 发表于 2020-4-26 08:36:20

litujiang 发表于 2019-03-19 13:30
! u0 Q) `7 s, M7 P淘宝的机架看了一遍，都太重，尺寸大的，进不了门，我想要的是看起来不那么笨重的结构

重不代表笨机床这东西自身重量很重要吧

泡沫0o · 发表于 2020-4-26 09:30:13

厉害了

伟6159 · 发表于 2020-4-26 11:34:48

我也在研究铝机，不过6061这一种铝做这样的机子就算了，硬度不够，最好用7075T 651(去应力铝材)来做横梁和龙门，现在直线导轨支力位也要用7075来做，同时建议在龙门部分使用30mm的厚度铝板，横梁用50mm的做，底部用二段40mm的来做直轨靠山，另外用二段做固定，把底部固定起来，这样应该很扎实了，其它部分可以留空，减轻重量，6061就别用了，这样大的跨度，很容易变形，7075 T651的硬度有150的，6061T651才90，另外记得一定要使用T651而不是T6，因为前者是拉伸去应力型号，后者是没有拉伸过的，内部应力巨大，别说长时间变形，可能加工过程都会变形，精度影响巨大.

阿嚏48 · 发表于 2020-4-26 11:56:17

立柱太单需要加斜撑，x轴导轨都在上面不行，上面一个前面一个丝杠在两个导轨的中间最好，但是对板材的加工精度有不小的要求，建议两个导轨都装在前面吧，

阿嚏48 · 发表于 2020-4-26 12:03:23

工作台没必要那么密的横撑，6090的话中间一个横撑立着用就可以，上面铺上重型铝型材杠杠的，y导轨的安装板下面建议弄几个加强筋，比如两边到头拉上斜撑，既能增加下压的强度，又能增加横向和纵向的强度，不然这个变形太大

阿嚏48 · 发表于 2020-4-26 12:04:29

总之您这个设计在我看来，就像楼上大师说的，这是要跳摇摆舞的节奏吗，当然了我也不是专业做设计的，都是个人见解

lvsq · 发表于 2020-4-26 13:16:36

litujiang 发表于 2019-03-19 13:30* v9 U/ P( c7 m
淘宝的机架看了一遍，都太重，尺寸大的，进不了门，我想要的是看起来不那么笨重的结构

6090有铸铝龙门铸铁床身，很轻

印钞机 · 发表于 2020-4-26 13:31:55

我预测一下哈，这将是一台低速摇摆机。铸铝6090一台二手的也不过3000块钱，可以上楼。不知道你这个性价比在哪里
